Moonraker OSHF-80 Windom
antena wielopasmowa 3,5-30 MHz 400W - 40m długości

\r\n

$\"\"$

\r\n

Moonraker OSHF-80 - antena drutowa HF:

\r\n

antena wielopasmowa KF typu Windom (OCF Dipole)
praca w pasmach: 80m, 40m, 30m, 20m, 17m, 15m, 12m i 10m
obsługa pasm WARC przy wykorzystaniu skrzynki antenowej (ATU)
wbudowany balun 4:1
moc maksymalna nadawania do 400W
długość całkowita około 40m
złącze antenowe SO-239 (UHF)
możliwość montażu poziomego, w układzie V oraz odwróconego V (Inverted V)
możliwość dopasowania przebiegu anteny do warunków terenowych

\r\n

Moonraker OSHF-80 to antena linkowa pracująca w wybranych pasmach amatorskich:

\r\n

80m
40m
30m
20m
17m
15m
12m
10m.

\r\n
\r\n

Przykładowe zastosowanie

\r\n

Moonraker OSHF-80 sprawdzi się między innymi jako:

\r\n

antena KF do domowej stacji krótkofalarskiej,
antena wielopasmowa na pasma 80-10 m,
antena do łączności DX,
antena do pracy SSB, CW i emisji cyfrowych przy odpowiednio dobranej mocy,
antena na działkę lub do instalacji tymczasowej,
rozwiązanie dla operatorów, którzy nie mają miejsca na kilka osobnych dipoli,
prosta antena drutowa dla początkującego krótkofalowca
prosta antenowa drutowa do odbiornika globalnego np. Tecsun.

\r\n
\r\n

Elastyczny montaż

\r\n

Antenę Moonraker OSHF-80 można rozwiesić na kilka sposobów, w zależności od dostępnego miejsca i warunków terenowych:

\r\n

poziomo między dwoma punktami mocowania,
jako antenę typu inverted V,
w układzie V,
z lekkim załamaniem przewodu, jeśli wymaga tego dostępna przestrzeń.

\r\n

Najlepsze rezultaty uzyskuje się przy możliwie wysokim i swobodnym zawieszeniu anteny, z dala od metalowych elementów, instalacji elektrycznych, rynien, ogrodzeń oraz innych obiektów mogących wpływać na strojenie i charakterystykę promieniowania.

\r\n

Gniazdo SO-239 (PL) i łatwe podłączenie

\r\n

Antena wyposażona jest w gniazdo SO-239, dzięki czemu można ją łatwo podłączyć do standardowego kabla koncentrycznego 50 Ω zakończonego wtykiem PL-259 (UC-1).

To popularny standard stosowany w sprzęcie krótkofalarskim, co ułatwia podłączenie anteny do typowej stacji amatorskiej KF.

\r\n

Moc nadawcza do 400W

\r\n

Moonraker OSHF-80 przystosowana jest do pracy z mocą do 400W, co pozwala używać jej nie tylko z radiostacjami QRP i klasycznymi transceiverami 100 W, ale także z umiarkowanie większą mocą, zgodnie z zaleceniami producenta i właściwą konfiguracją instalacji antenowej.

\r\n

Przy pracy emisjami cyfrowymi zaleca się zachowanie ostrożności i stosowanie znacznie niższej mocy niż przy typowej pracy SSB (1/4 mocy).

\r\nPromiennik wykonany jest z bardzo dobrej jakości linki stalowej 2.5mm w otulinie.

Antena linkowa OSHF-80 wyposażona jest w transformator impedancji 4:1 (UNUN). Zapewnia to dopasowanie impedancji 200 omów do wymaganej impedancji bliskiej 50 omów.

Jedną z największych zalet modelu OSHF jest duża swoboda instalacji.

Antena może zostać rozwieszona klasycznie w poziomie pomiędzy dwoma punktami podparcia, ale równie dobrze sprawdza się w konfiguracji Inverted V, która wymaga tylko jednego wysokiego punktu montażowego.

W sytuacjach ograniczonej przestrzeni przewód antenowy może być częściowo załamany lub dopasowany do dostępnego terenu, co pozwala wykorzystać antenę nawet tam, gdzie pełnowymiarowy dipol byłby trudny do zainstalowania.

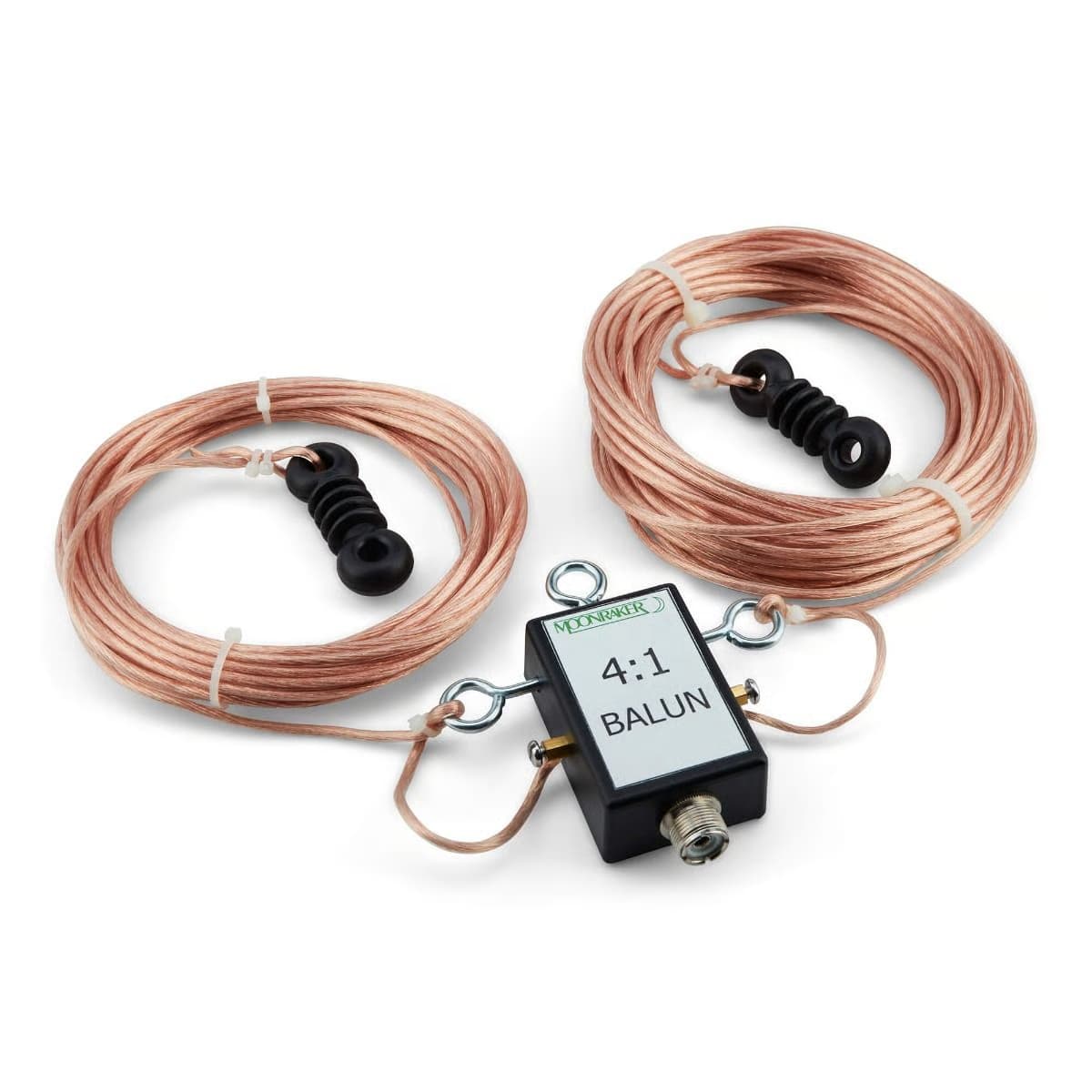

Transformator impedancji wyposażony jest w 3 złącza: złącze SO-239 (UHF), do którego podłączamy linię antenową i dwa zaciski śrubowe z nakrętkami motylkowymi.

Antena OSHF 40 jest bardzo prosta w montażu.

Do jednego z zacisków podłączamy linkę antenową a do drugiego uziemienie (oznaczenie - zielona kropka).

Uziemienie nie jest konieczne, ale w wyraźny sposób ogranicza szumy tła i zapewnia odprowadzenie ładunków elektrostatycznych do ziemi.

Transformator najlepiej jest zamontować tak wysoko jak to możliwe, np. do masztu antenowego lub ściany. Linkę najlepiej rozwiesić w jak największej odległości od transformatora.

Najlepszą opcją pod względem osiągów jest poprowadzenie linki w linii prostej poziomo (horyzontalnie).

Jeśli warunki montażowe na to nie pozwalają to bez obaw można linkę poprowadzić w linii łamanej.

OSHF-80 może pracować w zakresie częstotliwości 3,5-30 MHz przy użyciu zewnętrznej skrzynki antenowej ATU (skrzynka jest wymagana).

Schemat podłączenia: antena - kabel koncentryczny - skrzynka antenowa - kabel połączeniowy - radiotelefon.

\r\n

Specyfikacja:

\r\n

długość całkowita: ok. 40m
antena linkowa
typ anteny: windom, Off-Centre Fed Dipole
zakres częstotliwości: 3,5-30 MHz
balun: 4:1
impedancja: 50 Ohm
maksymalna moc doprowadzona: 400W SSB / 100W DIGI
złącze antenowe: SO-239 (PL)

\r\n

Zawartość przesyłki ze sklepu Konektor:

\r\n

Moonraker OSHF-80 Windom antena drutowa wielopasmowa (długość ok. 40m)
dowód zakupu (paragon lub faktura VAT)
