RADIORA END FED MINI antena linkowa KF 7-30MHz 100W (pasma 40m 20m 15m 10m) - długość 12m



Radiora End Fed Mini to antena linkowa pracująca w czterech pasmach amatorskich KF:

• 40m
• 20m
• 15m
• 10m.

Antenę polecamy szczególnie aktywatorom:

• SOTA
• Flora-Fauna
• Grody SP
• PGA
• SPPA.

Antena End Fed Mini jest bardzo lekka i mobilna, łatwo i szybko się ją montuje.

Jest to skrócona wersja Radiora End Fed (23m długości, szerszy zakres pracy).

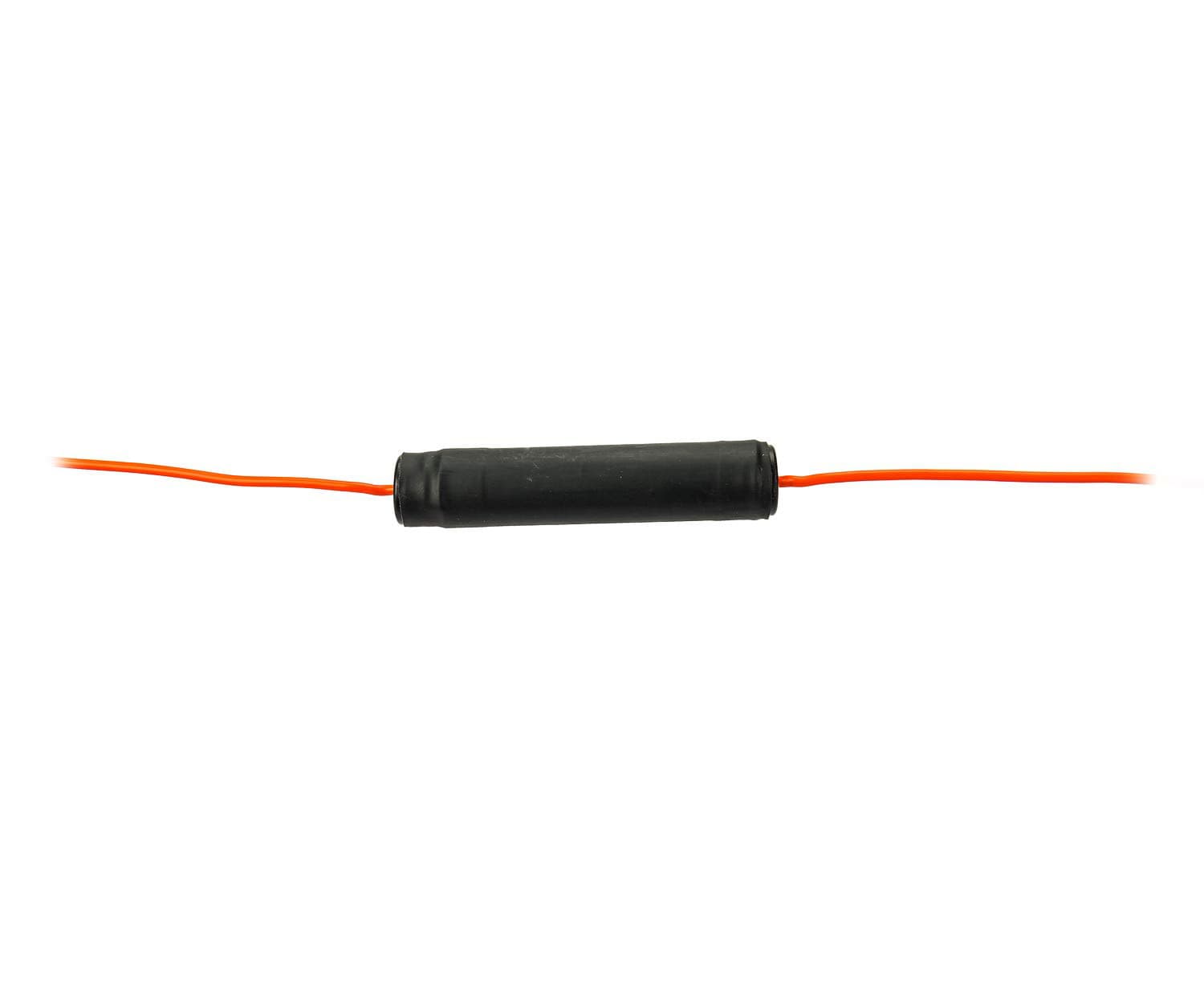

Skuteczna antena terenowa typu end fed - długość całkowita anteny ok. 12m. Antena podobna do longwire - różni się zastosowanym transformatorem oraz cewką wydłużającą.

Antena wielorezonansowa z balunem 1:49 wykonana z bardzo mocnych i solidnych materiałów. Zapewnia to dopasowanie impedancji 3200 omów do wymaganej impedancji bliskiej 50 omów.

Radiora End Fed nie wymaga do pracy skrzynki antenowej. Przy zastosowaniu np. Radiora ATU-100 można liczyć na SWR zbliżony do 1.0 we wszystkich pasmach amatorskich z pasma pracy anteny.



Balun wykonany w solidnej wodoodpornej obudowie, nawinięty na rdzeniu toroidalnym. Realne obciążenie baluna to 100W PEP dla SSB, 40W DIGI.

W transformatorze zastosowano gniazdo antenowe SO-239 Radiora z izolatorem teflonowym i złoconymi stykami (PTFE/Gold).

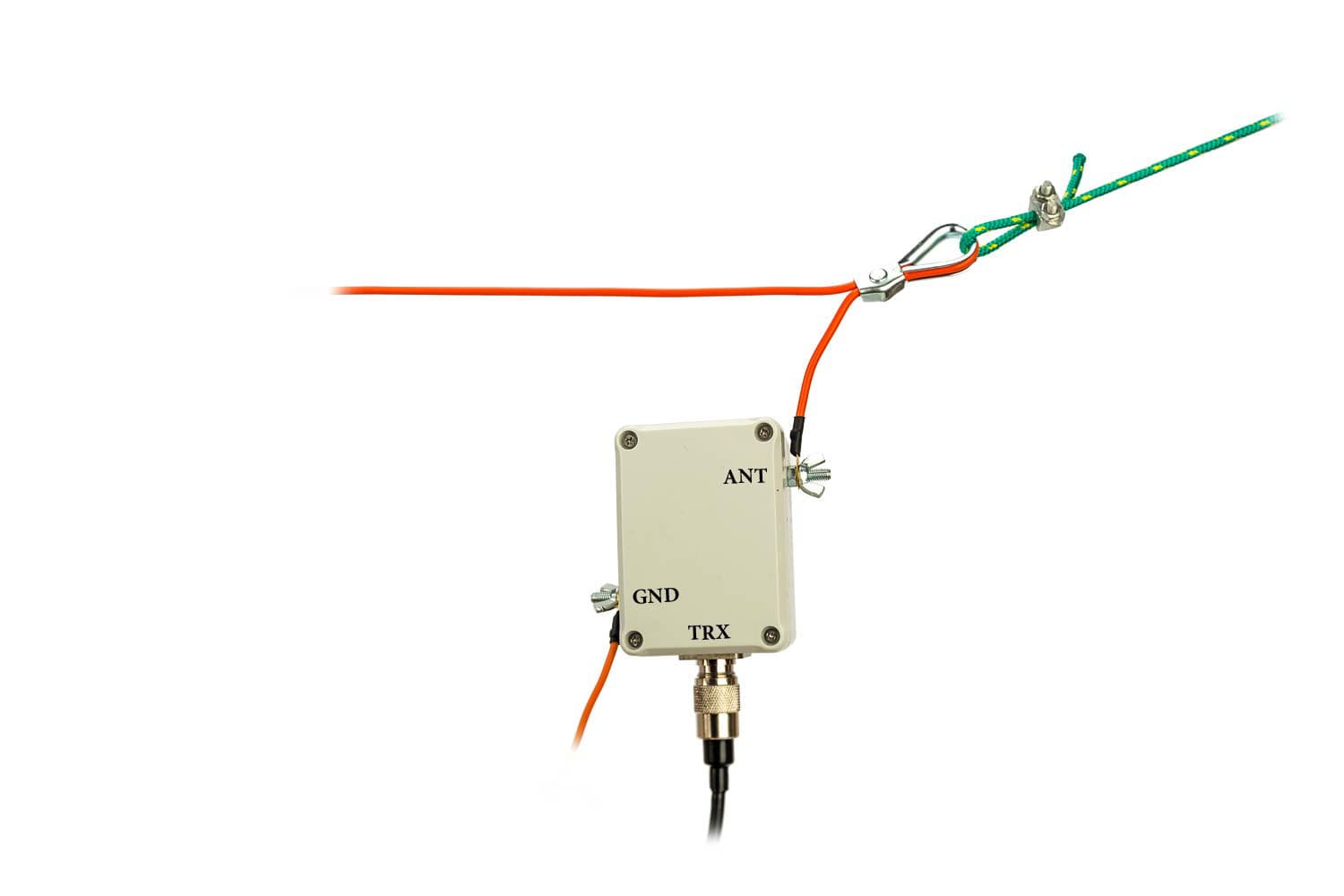

Balun posiada także dwa zaciski śrubowe z nakrętkami motylkowymi. Do jednego z zacisków podłączamy element promieniujący (linkę) a do drugiego opcjonalnie przeciwwagę o długości 4% najniższego pasma. Przykładowo: odpowiednia przeciwwaga dla pasma 40m to kabel miedziany o długości 1,60m (4% z 40m).

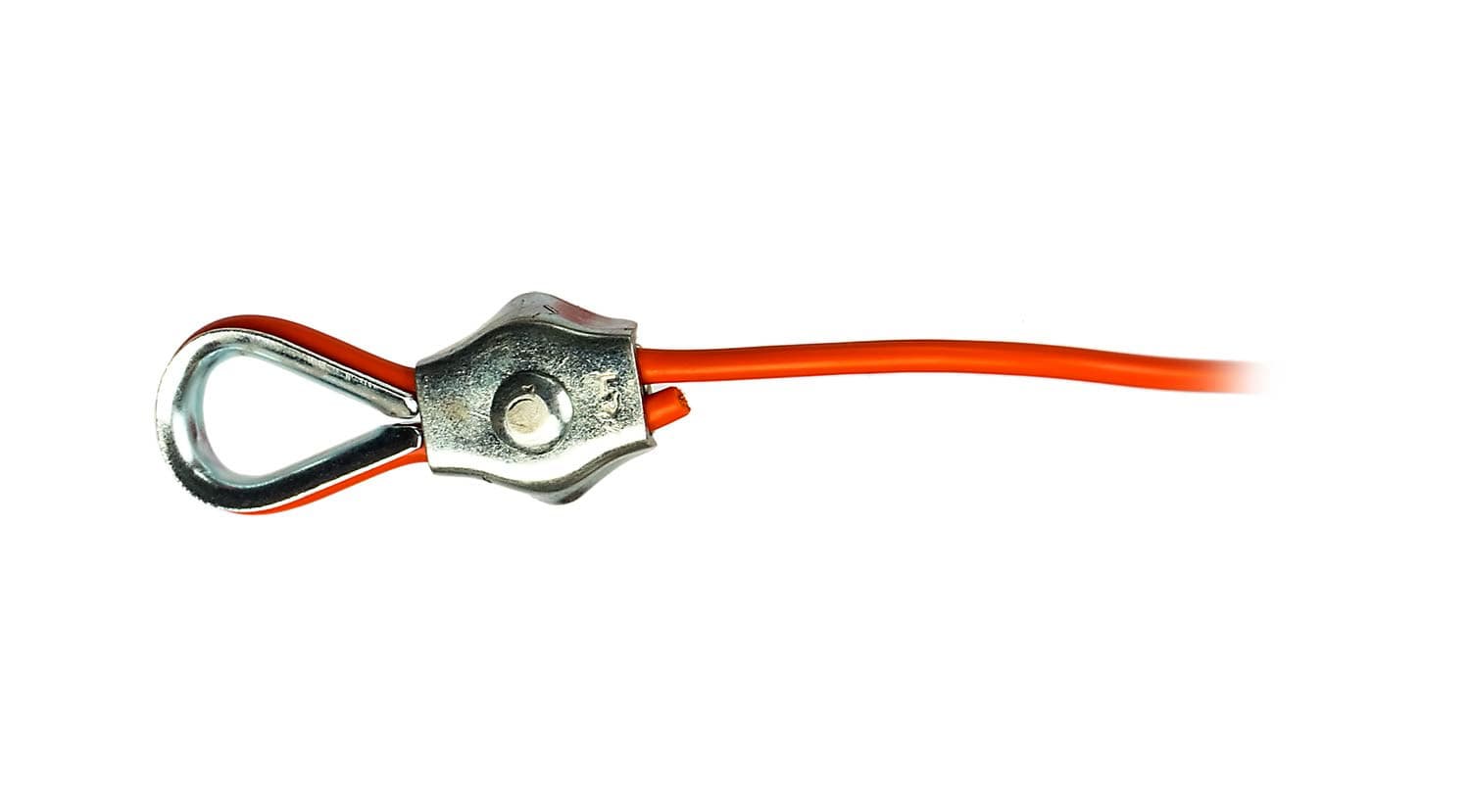

Lina promieniująca to wysokiej jakości przewód LGY 2.5mm2.

W zestawie z anteną są dwa 10-metrowe odcinki wysokiej jakości liny polipropylenowej służące jako odciągi.

Antenę Radiora End Fed Mini najlepiej jest zamontować tak wysoko jak to możliwe - im wyżej tym lepsze osiągi.

Najlepszą opcją pod względem osiągów jest poprowadzenie liny w linii prostej poziomo (horyzontalnie). Antena nie powinna być zaginana w żadnym kierunku.

Do anteny dołączona jest polska instrukcja.



Gwarancja:

• 24 miesiące na zakup konsumencki (paragon)
• 12 miesięcy na zakup firmowy (faktura VAT na firmę)

Specyfikacja:

• długość całkowita: ok. 12m
• antena linkowa
• zakres częstotliwości 7-29.7MHz
• impedancja: 50 Ohm
• maksymalna moc doprowadzona: 100W SSB, 40W DIGI
• VSWR: ok. 1.5
• złącze antenowe: SO-239 (PL)
• waga: ok. 1,1kg
• produkcja: Polska

Schemat podłączenia anteny ze skrzynką antenową: antena - kabel koncentryczny - skrzynka antenowa - kabel połączeniowy - radiotelefon.

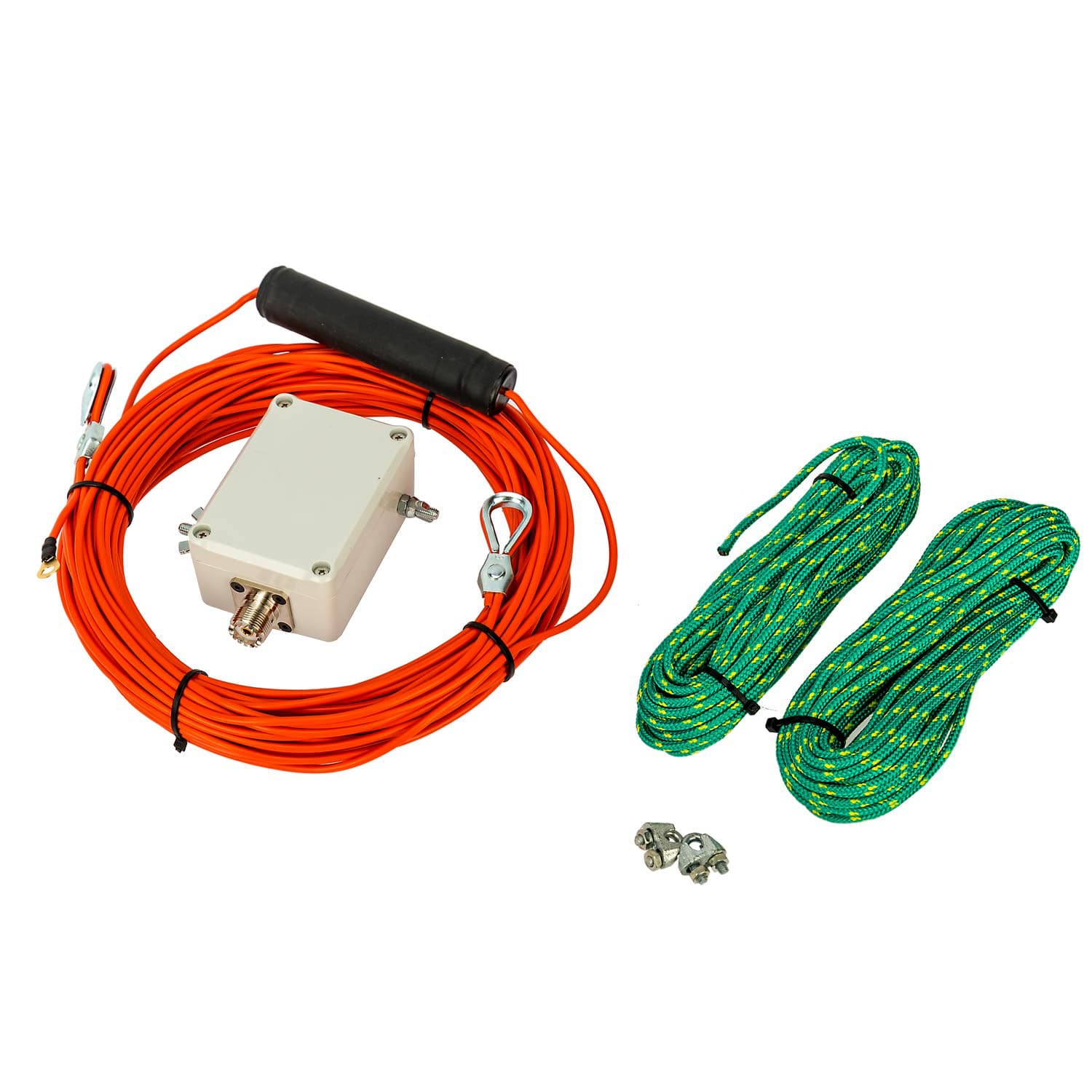

Zawartość przesyłki ze sklepu Konektor:

• Radiora End Fed Mini antena drutowa wielopasmowa (długość ok. 12m)

• 2x10m liny do odciągów

• polska instrukcja obsługi

• dowód zakupu (paragon lub faktura VAT)

Antena produkowana po otrzymaniu zamówienia. Prosimy zwrócić uwagę na czas realizacji do 7 dni.

589.99 PLN
