COMET CHA-250HD antena KF wielopasmowa 3.5-57MHz długość 713cm, pionowa

Comet CHA-250 HD
antena KF pionowa wielopasmowa (3.5-57 MHz)

Comet CHA-250HD - antena KF pionowa wielopasmowa:

• zakres TX: 3,5–57 MHz

• zakres RX: 2–90 MHz

• konstrukcja: szerokopasmowa antena pionowa GP, bez przeciwwag

• długość: około 7,13 m

• VSWR: ≤ 1,5

• maksymalna moc: 250W SSB / 75W Digital

• waga: około 3,2 kg

• złącze: SO-239

• dolna część anteny o pogrubionej konstrukcji

• śruby i nakrętki ze stali nierdzewnej.

Comet CHA-250HD to szerokopasmowa pionowa antena bazowa przeznaczona do pracy w zakresie 3,5–57 MHz, obejmującym większość amatorskich pasm HF oraz pasmo 6 m (natomiast zakres odbioru to aż 2-90MHz).

Obsługiwane pasma krótkofalarskie:

• 80m

• 40m

• 30m

• 20m

• 17m

• 15m

• 12m

• 10m

• 6 m.

Konstrukcja nie wymaga stosowania rozbudowanego systemu przeciwwag, dlatego jest bardzo dobrym rozwiązaniem wszędzie tam, gdzie liczy się prostota instalacji i możliwość pracy na wielu pasmach z jednej anteny.

CHA-250HD jest rozwinięciem popularnych modeli CHA-250B / CHA-250BXII.

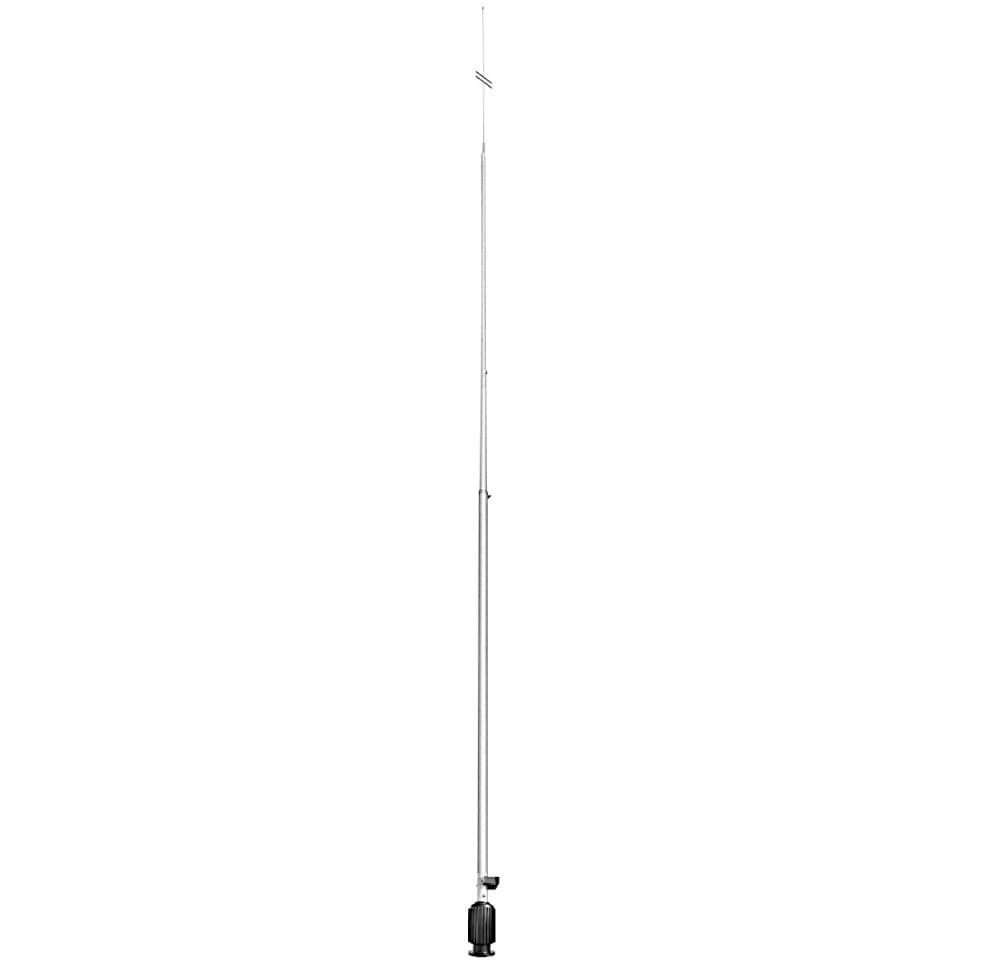

Antena CHA250HD ma około 7,13 m długości i wykorzystuje szerokopasmowy układ dopasowujący umieszczony w dolnej części konstrukcji.

Impedancja wynosi 50 Ω, a złącze antenowe to standardowe SO-239.

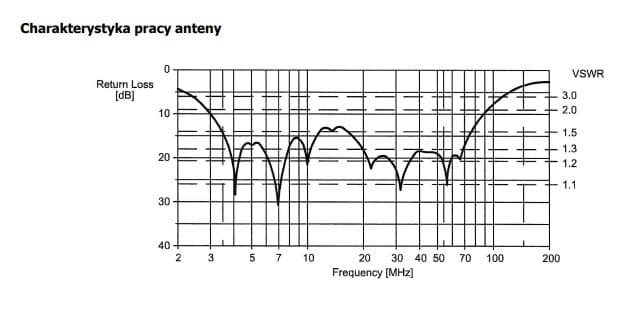

Producent określa VSWR na poziomie 1,5:1 lub niższym, przy czym rzeczywisty współczynnik SWR zależy od warunków instalacji.

Instrukcja przewiduje możliwość niewielkiej korekty długości końcowego elementu anteny, jeśli po montażu konieczne jest poprawienie dopasowania.

CHA-250HD może pracować z mocą do 250W w emisji SSB oraz do 75W w emisjach cyfrowych.

Antena nie wymaga przełączania pasm ani ręcznej zmiany długości elementów przy zmianie częstotliwości.

Comet określa CHA-250HD jako antenę typu Force Matching Ground Plane - szerokopasmowa sekcja dopasowująca znajduje się w dolnej części konstrukcji.

CHA-250HD jest szczególnie interesującym rozwiązaniem dla krótkofalowców, którzy:

• mają ograniczoną przestrzeń na działce,

• nie mogą rozłożyć wielu przeciwwag,

• nie chcą budować kilku osobnych anten,

• potrzebują szerokiego zakresu częstotliwości,

• oczekują prostego i szybkiego montażu,

• korzystają z jednego systemu antenowego na wielu pasmach,

• chcą łączyć pracę nadawczą z szerokopasmowym nasłuchem.

CHA-250HD warto wybrać przede wszystkim wtedy, gdy ważniejsza jest możliwość wygodnej pracy na wielu pasmach niż maksymalna sprawność na jednym konkretnym paśmie.

Ulepszona konstrukcja wersji HD

CHA-250HD jest nowszą, mechaniczną ewolucją wcześniejszej konstrukcji CHA-250.

Producent zastosował między innymi:

• dolne elementy rurowe o zwiększonej grubości ścianek,

• śruby i nakrętki ze stali nierdzewnej,

• konstrukcję przystosowaną do długotrwałej pracy na zewnątrz.

W nowszej wersji zmodyfikowano również górną sekcję anteny.

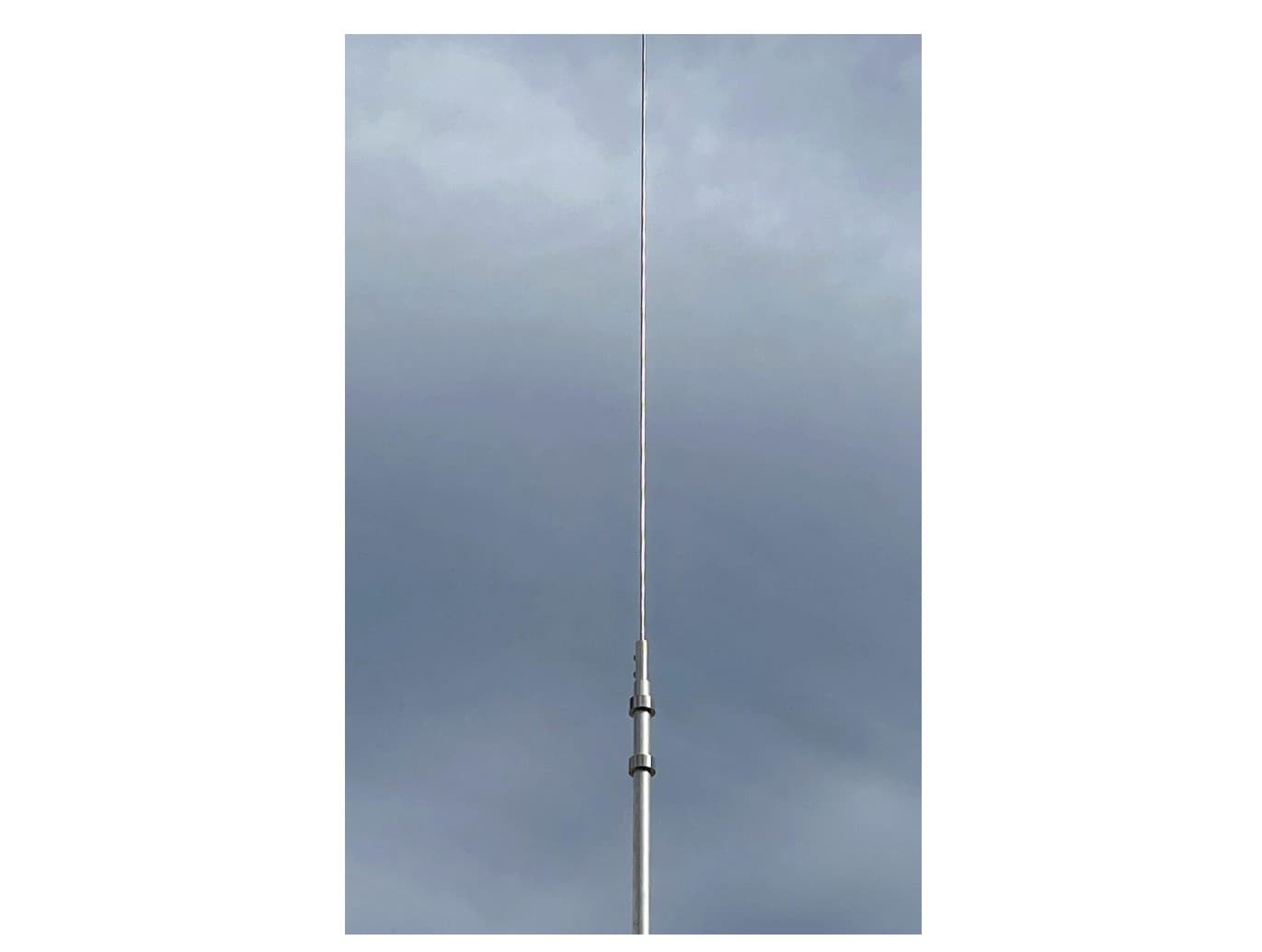

Aluminiowy element zastosowany w poprzednich generacjach zastąpiono bardziej elastycznym promiennikiem, który lepiej pracuje podczas silnego wiatru i zmniejsza obciążenia przenoszone na dolne segmenty konstrukcji.

CHA-250HD jako antena odbiorcza

Zakres odbioru wynosi aż 2–90 MHz.

Dzięki temu CHA-250HD może służyć nie tylko do łączności amatorskiej, ale również jako szerokopasmowa antena do nasłuchu:

• pasm krótkofalarskich,

• stacji krótkofalowych,

• emisji użytkowych,

• pasm międzynarodowych,

• innych transmisji znajdujących się w obsługiwanym zakresie.

To ciekawa propozycja dla użytkowników odbiorników komunikacyjnych i SDR, którzy chcą zastosować jedną zewnętrzną antenę do bardzo szerokiego zakresu HF.

Specyfikacja:
Typ: szerokopasmowa pionowa antena bazowa
Polaryzacja: pionowa
Zakres nadawania: 3,5–57 MHz
Zakres odbioru: 2–90 MHz
Impedancja: 50 Ω
VSWR: ≤1,5 wg specyfikacji producenta
Maksymalna moc: 250 W SSB
Maksymalna moc w emisjach cyfrowych: 75 W
Długość: około 7,13 m
Waga: około 3,2 kg
Maksymalna deklarowana prędkość wiatru: 30 m/s / około 108 km/h
Średnica masztu montażowego: 30–72 mm
Złącze: SO-239 / M-J / UC-1 żeńskie
Przeciwwagi: niewymagane

Zysk anteny według producenta

3,5 MHz: -3,8 dBi
7 MHz: -8 dBi
10 MHz: -6 dBi
14 MHz: -5 dBi
18 MHz: -3 dBi
21 MHz: -3 dBi
24 MHz: -3 dBi
28 MHz: 0 dBi
50 MHz: -3,5 dBi.

Zawartość przesyłki ze sklepu Konektor:

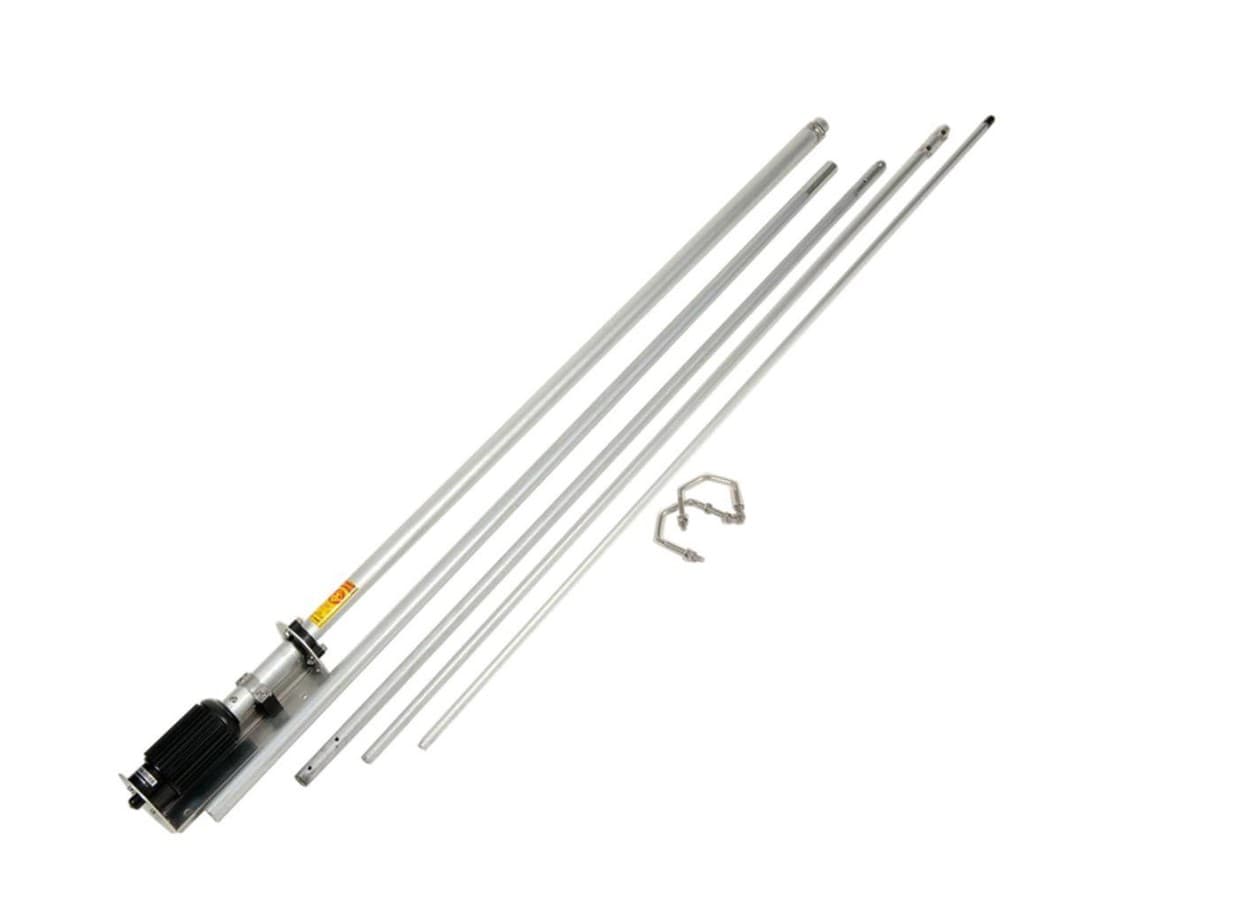

• antena pionowa Comet CHA-250HD (najnowsza wersja)

• dowód zakupu (paragon/faktura VAT)

1 845.00 PLN
