OHM-BCR-X-ADVANCE - karbonowa antena KF 1,8–50 MHz | CQ Ohm

CQ OHM Japan

Japońska marka tworzona z myślą o radioamatorach, oferująca praktyczne rozwiązania antenowe i akcesoria do pracy stacjonarnej oraz terenowej. Produkty wyróżniają się funkcjonalnością, łatwym montażem i dopracowaniem detali.

W ofercie znajdziemy także oryginalne konstrukcje, takie jak karbonowe anteny teleskopowe serii BCR.


OHM-BCR-X-ADVANCE + akcesoria - zestaw do pracy terenowej
karbonowa antena HF / 50MHz

OHM-BCR-X-ADVANCE - przenośna antena HF/6m:

• karbonowa antena teleskopowa KF/50 MHz zaprojektowana od podstaw do zastosowań radioamatorskich

• zakres pracy 1,8–50 MHz - w zależności od możliwości zastosowanego tunera antenowego

• długość po rozłożeniu ok. 6,08 m

• długość transportowa ok. 80 cm

• przewodzący maszt karbonowy pełni funkcję elementu promieniującego

• konstrukcja przeznaczona do współpracy z automatycznym tunerem antenowym ATU (polecamy CG-3000)

• idealna do pracy portable, POTA, SOTA, Field Day, biwaków i instalacji balkonowych

• szybkie rozstawianie i składanie bez konieczności prowadzenia przewodu wzdłuż masztu

• lekka konstrukcja - waga samego elementu antenowego ok. 275g

• wersja ADVANCE z nieizolowanymi sekcjami karbonowymi zapewniającymi ciągłość elektryczną na całej długości anteny

• w zestawie 2 regulowane uchwyty Quick Mount

• w zestawie przewód zasilający

• sprzedawana przez nas wersja zawiera również przeciwwagę (5x 500cm), co ułatwia przygotowanie kompletnej instalacji terenowej

• pokrowiec transportowy na maszt

• konstrukcja opracowana przez CQ OHM Japan specjalnie z myślą o pracy radiowej, a nie jako zaadaptowana wędka karbonowa.

OHM-BCR-X-ADVANCE jest szczególnie interesującą propozycją dla radioamatora szukającego lekkiej, długiej i łatwej do transportu anteny KF do współpracy z ATU.

Jej mocną stroną nie jest „cudowne” dopasowanie bez strojenia, ale prosta konstrukcja: ponad 6m przewodzącego elementu, szybki montaż i możliwość wykorzystania jednego systemu na wielu pasmach.

Prezentacja OHM-BCR-X-ADVANCE na YouTube:

https://www.youtube.com/watch?v=Pf48lhJZv5M

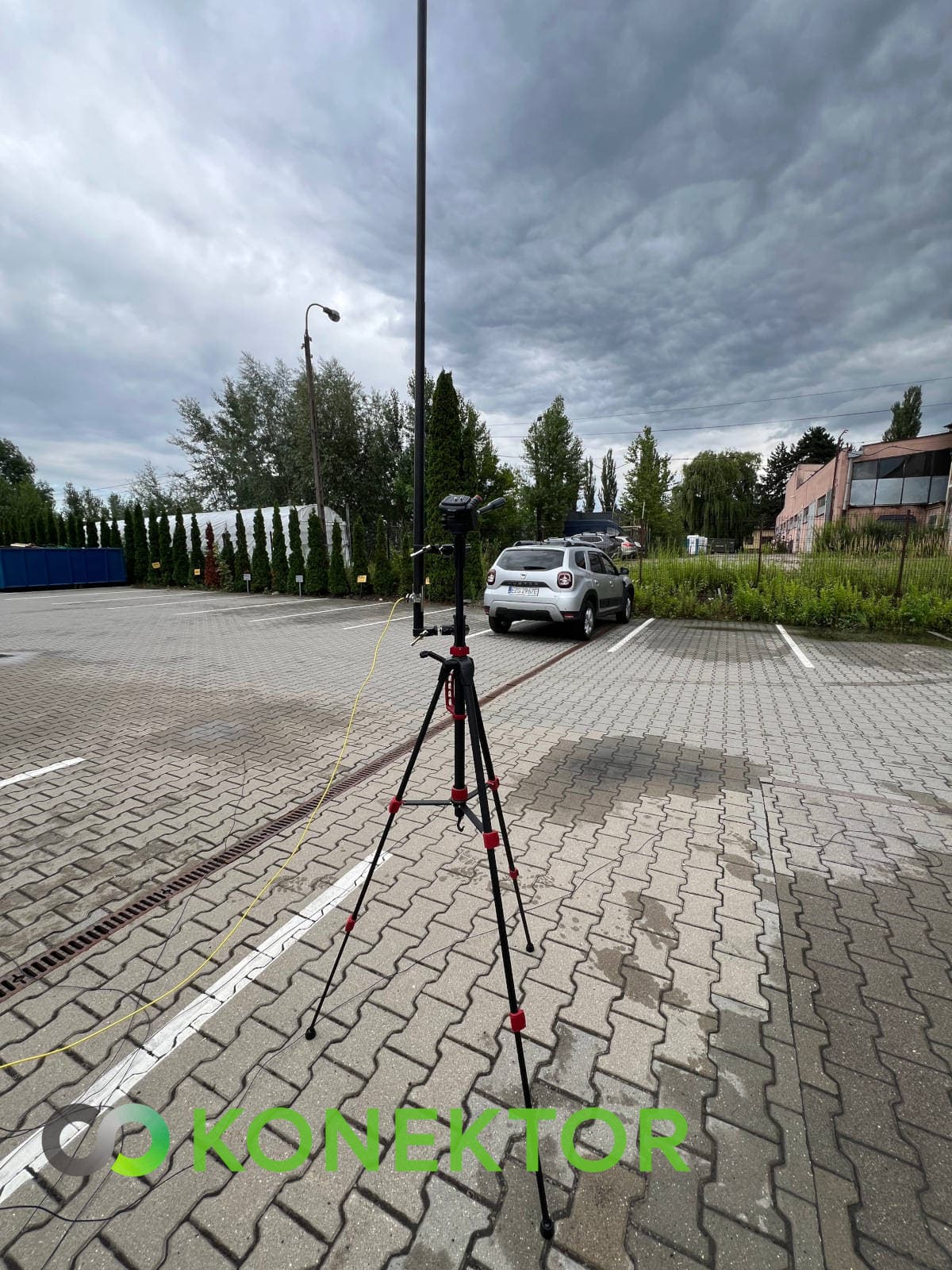

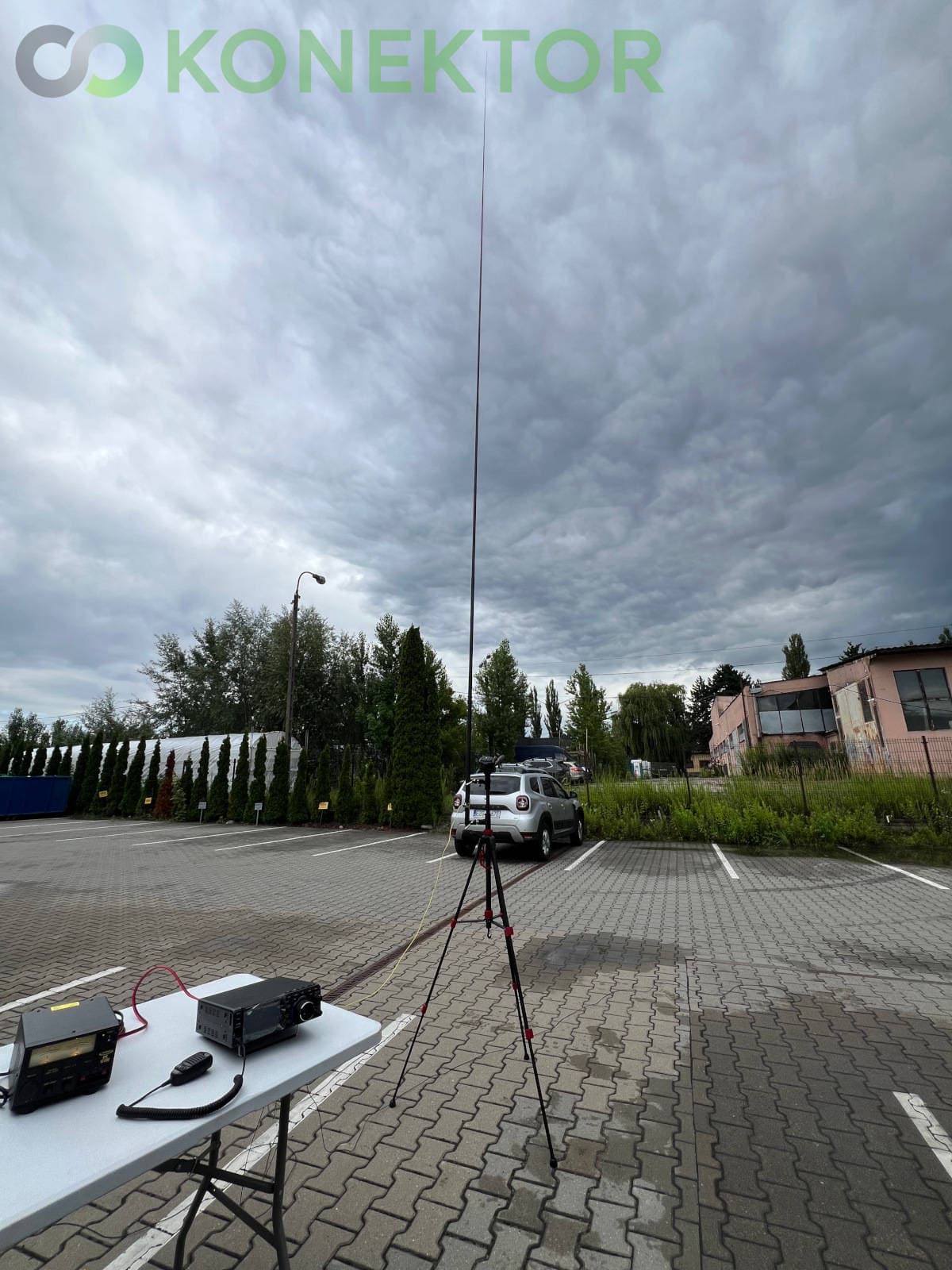

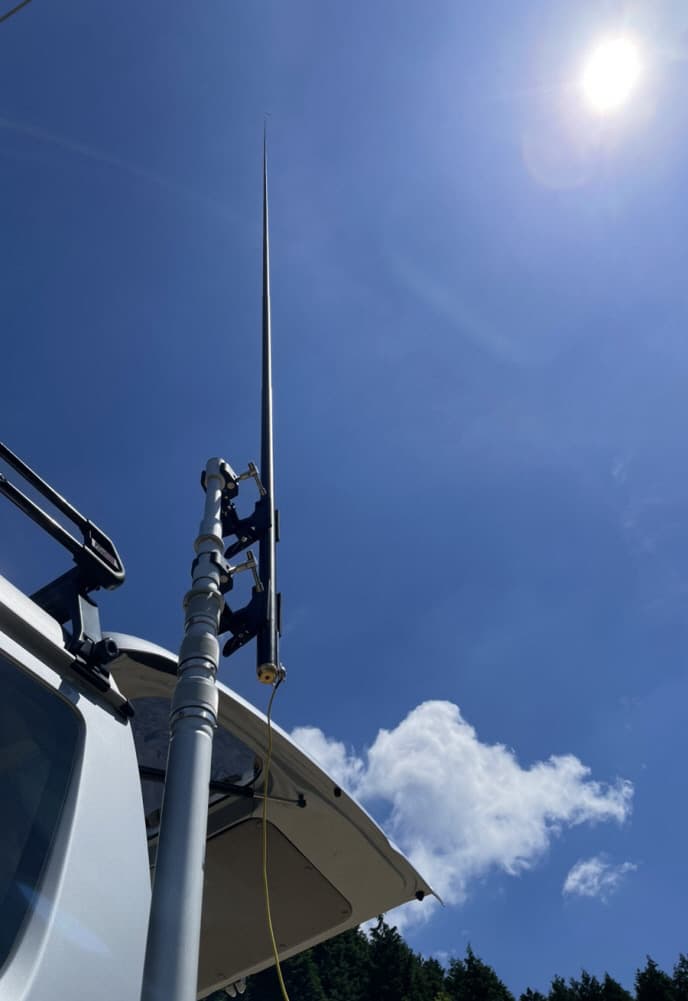

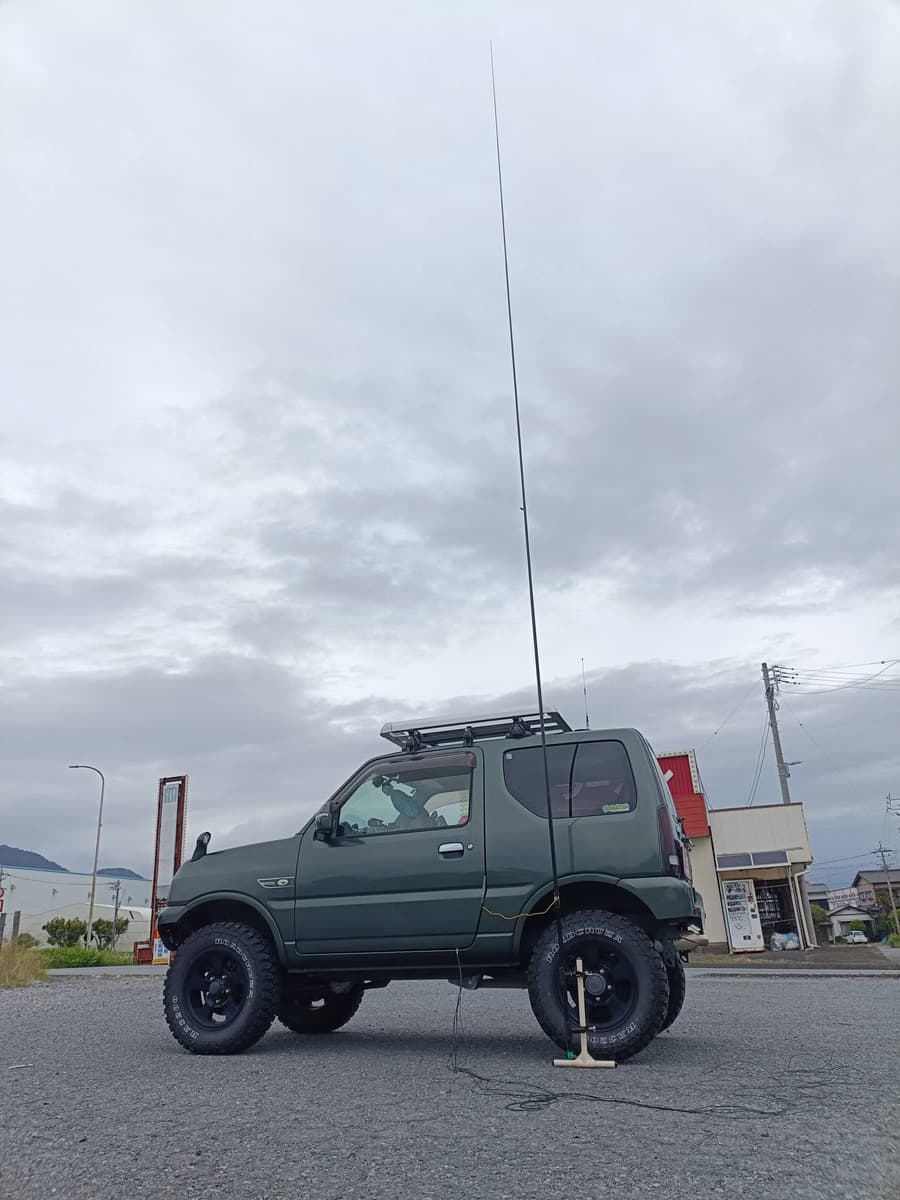

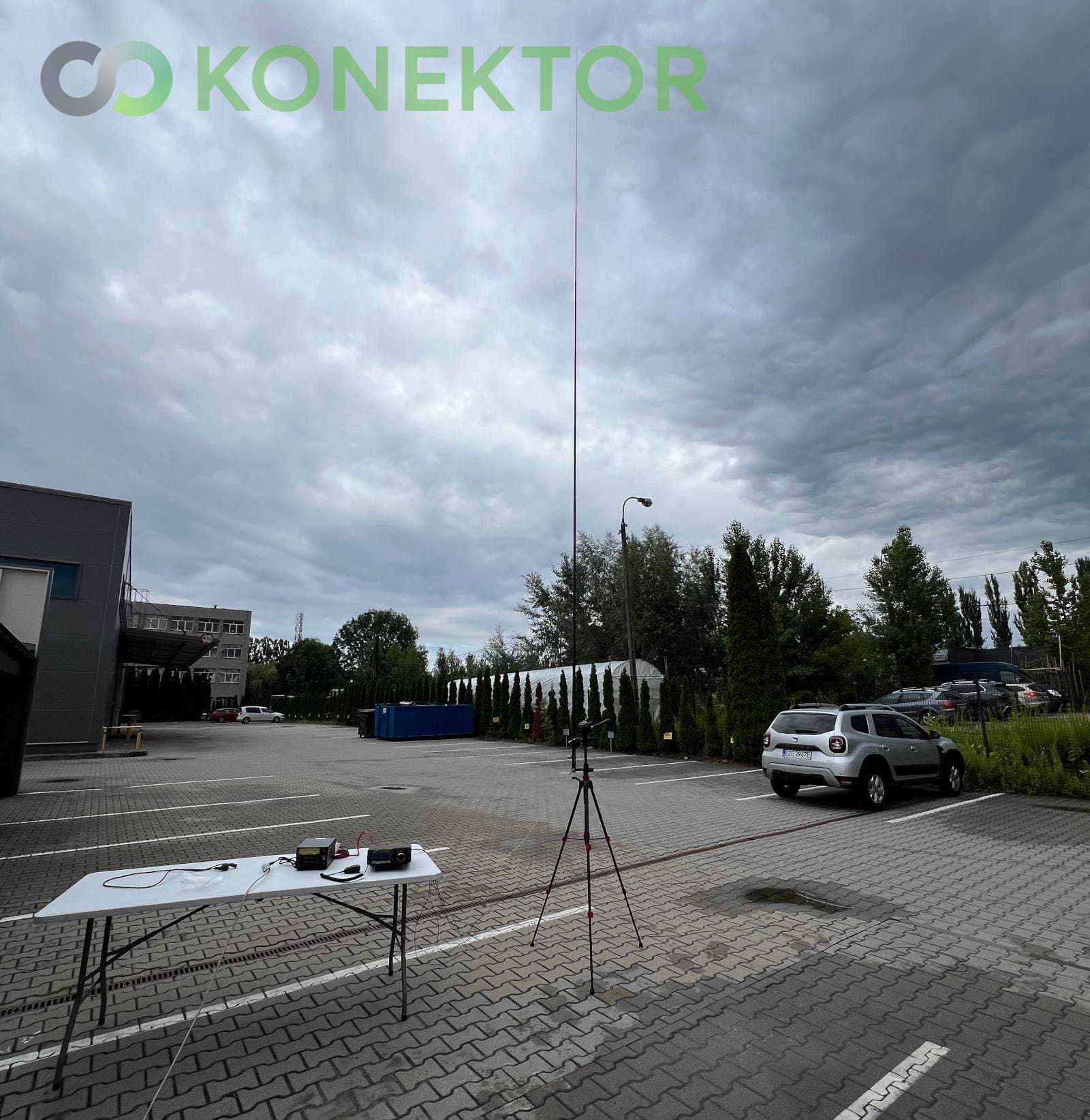

Przykładowe instalacje:

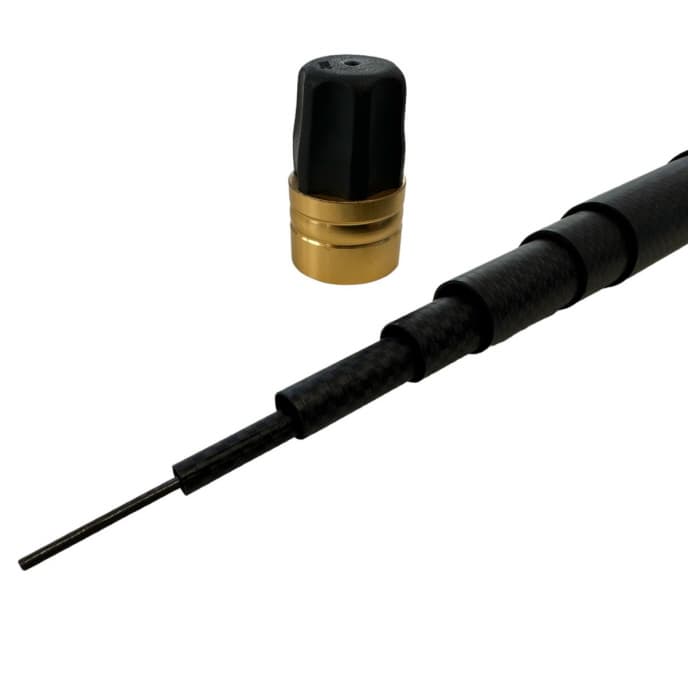

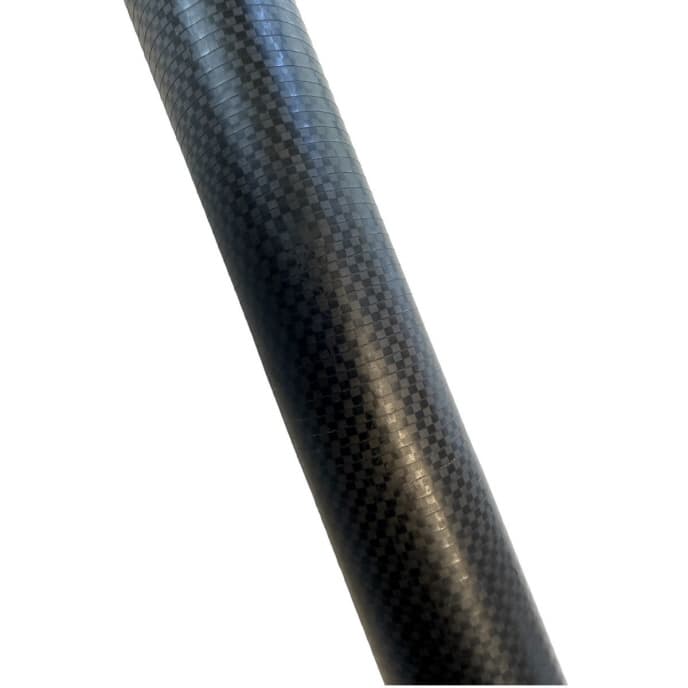

OHM-BCR-X-ADVANCE to opracowany przez japoński CQ Ohm teleskopowy element antenowy wykonany z przewodzącego włókna węglowego.

Nie jest to zwykła wędka wykorzystana jako wspornik przewodu - sam karbonowy maszt stanowi aktywny element promieniujący anteny.

Materiał, jego skład oraz konstrukcję poszczególnych sekcji dobrano z myślą o zastosowaniu radiowym.

W wersji ADVANCE wszystkie sekcje pozostawiono bez warstwy lakieru izolującego, dzięki czemu element może być zasilany od dolnej części, a praktycznie cała długość około 6,08 m uczestniczy w promieniowaniu.

W porównaniu z wcześniejszym OHM-BCR-X konstrukcja jest sztywniejsza i mniej podatna na uginanie, co ułatwia pracę podczas wiatru i stabilizuje położenie anteny.

Metalowe zakończenia zwiększają trwałość, a sposób wykonania połączeń teleskopowych ma ograniczać ich zakleszczanie.

Antena wielopasmowa do współpracy z tunerem

Producent określa zakres zastosowania na 1,8–50 MHz, przy czym OHM-BCR-X-ADVANCE należy traktować jako nierezonansowy, wielopasmowy element antenowy przeznaczony do pracy z automatycznym tunerem antenowym ATU.

Dostępność konkretnego pasma zależy od zakresu dopasowania tunera, sposobu instalacji oraz zastosowanej przeciwwagi.

To ważne rozróżnienie: deklarowany zakres 1,8–50 MHz nie oznacza jednakowej sprawności na wszystkich pasmach.

Przy długości około 600cm szczególnie na 160 i 80 m element jest elektrycznie krótki, dlatego skuteczność będzie silnie zależała od warunków instalacji i systemu przeciwwagi.

Najbardziej praktycznym rozwiązaniem jest montaż tunera możliwie blisko punktu zasilania anteny.

Polecamy świetny tuner CG Antenna CG-3000.

Ważne informacje eksploatacyjne

Karbon jest materiałem przewodzącym prąd, dlatego anteny nie wolno rozkładać w pobliżu linii energetycznych.

Podczas nadawania elementu antenowego i przewodów przeciwwagi nie należy dotykać.

Producent zwraca również uwagę, że z niepowlekanego karbonu może osypywać się drobny pył lub pojedyncze włókna - przy częstym składaniu i rozkładaniu zaleca się używanie rękawic.

Geneza powstania OHM-BCR-X-ADVANCE - bonus dla tych co lubią czytać

Tradycyjnie w Japonii radioamatorzy często instalowali osobne anteny przeznaczone do pracy na poszczególnych pasmach.

Z czasem, głównie z powodu ograniczonej przestrzeni mieszkaniowej w obszarach miejskich, coraz większą popularność zaczęły zdobywać bardziej kompaktowe i elastyczne sposoby pracy.

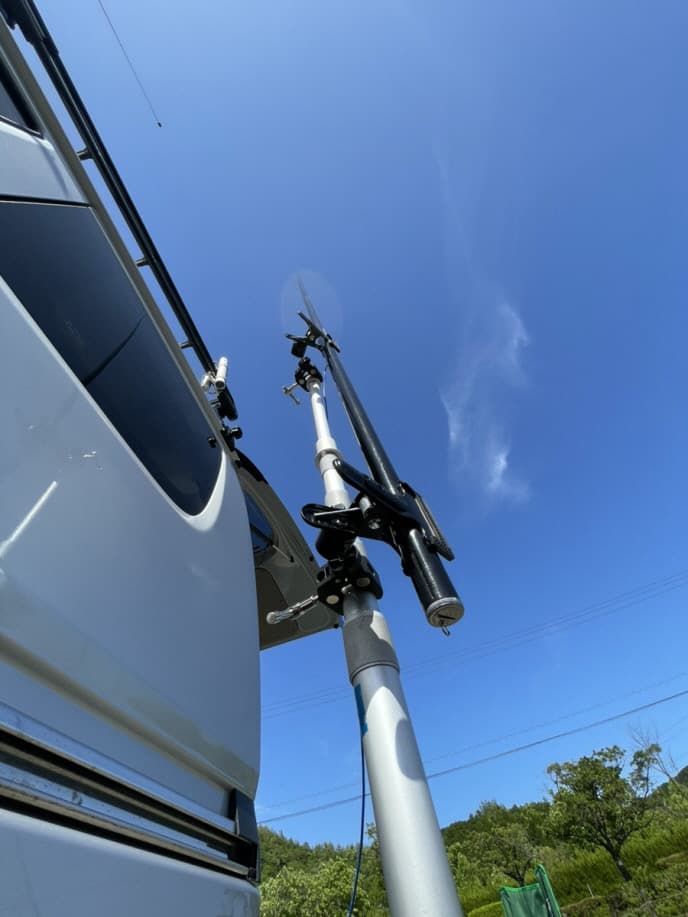

Należą do nich instalacje balkonowe, które można szybko zdemontować przed tajfunem lub innymi trudnymi warunkami pogodowymi, praca terenowa, z górskich szczytów, podczas biwaków, a także instalacje tymczasowe obok samochodu, wykorzystujące np. podstawy pod koło.

Wraz z upowszechnieniem się wydajnych automatycznych tunerów antenowych różnych producentów wielu operatorów zaczęło wykorzystywać proste elementy z drutu lub aluminiowe maszty do pracy wielopasmowej.

Jednocześnie rosło zapotrzebowanie na anteny, które można szybko rozstawić i złożyć, a przy tym są lekkie i pozwalają uzyskać odpowiednią wysokość.

Z tego powodu popularne stało się stosowanie teleskopowych wędek z włókna szklanego, wzdłuż których prowadzono przewód pełniący funkcję elementu promieniującego.

Później pojawił się interesujący pomysł: skoro wędki z włókna węglowego przewodzą prąd, to czy sam maszt karbonowy nie mógłby pełnić funkcji anteny?

Radioamatorzy w całej Japonii rozpoczęli eksperymenty z wykorzystaniem karbonowych wędek jako elementów promieniujących.

W niektórych przypadkach uzyskiwano bardzo dobre rezultaty.

Okazało się jednak, że parametry znacząco różnią się w zależności od rodzaju włókna węglowego, technologii produkcji czy zastosowanej powłoki powierzchniowej.

Dodatkowo elastyczność wymagana od wędki nie zawsze odpowiada wytrzymałości i trwałości potrzebnej w typowej konstrukcji antenowej.

Z tego powodu rozwiązanie to pozostało domeną stosunkowo niewielkiej grupy eksperymentatorów.

Tak narodziła się nowa koncepcja:

zamiast przystosowywać wędkę do pracy jako antena, dlaczego nie dobrać materiału z włókna węglowego specjalnie pod kątem właściwości radiowych i od początku zaprojektować całą konstrukcję jako antenę?

OHM BCR X ADVANCE powstała właśnie w oparciu o tę ideę.

Nie jest to zmodyfikowana wędka, lecz konstrukcja od początku opracowana jako system antenowy.

Przy projektowaniu uwzględniono dobór materiałów, wytrzymałość mechaniczną, łatwość transportu oraz praktyczną współpracę z automatycznymi tunerami antenowymi.

Efektem jest lekka, kompaktowa i łatwa do transportu antena, która odpowiada specyficznym potrzebom i sposobom pracy japońskich radioamatorów.

Bogata wersja zestawu

Sprzedajemy rozbudowaną wersję widoczną na zdjęciu - przygotowaną tak, aby ograniczyć konieczność kompletowania podstawowych elementów montażowych osobno.

W komplecie znajdują się:

• karbonowy element teleskopowy OHM-BCR-X-ADVANCE o długości ok. 6,08m

• 2 uchwyty Quick Mount umożliwiające szybki montaż anteny do masztu, relingu, konstrukcji balkonowej lub stanowiska terenowego; strona z klipsem obsługuje elementy do ok. 55 mm, a zacisk śrubowy do ok. 47 mm; przegub pozwala regulować kąt ustawienia

• przewód zasilający z klipsem, długość ok. 1,50m

• pokrowiec transportowy na maszt

• elementy/przewód przeciwwagi wchodzące w skład oferowanego przez nas rozszerzonego zestawu.

Dzięki temu konfiguracja dobrze nadaje się do pracy portable, Field Day, POTA/SOTA, pracy z balkonu, działki czy czasowej instalacji przy samochodzie.

Uchwyty (klipsy) pozwalają szybko zamontować i zdemontować cały system bez budowania stałej konstrukcji.

Specyfikacja:

• zakres pracy: 1,8–50 MHz (zależnie od zastosowanego tunera ATU)

• maksymalna moc doprowadzona: 50W

• długość po rozłożeniu: ok. 6080 mm

• długość transportowa: ok. 800 mm

• waga masztu: ok. 275 g bez górnej zaślepki

• średnica elementu końcowego: ok. 1,5 mm

• długość fabrycznego przewodu zasilającego: ok. 150cm

• konstrukcja: teleskopowa, karbonowa, sekcje bez powłoki izolacyjnej

• sposób pracy: bezpośrednie zasilanie przewodzącego elementu karbonowego + tuner antenowy + przeciwwaga.

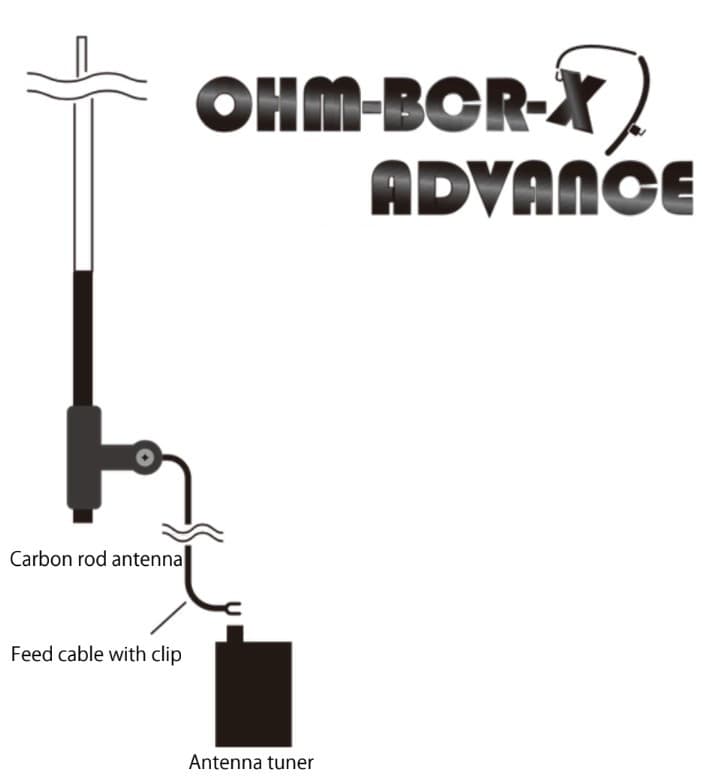

Schemat montażu

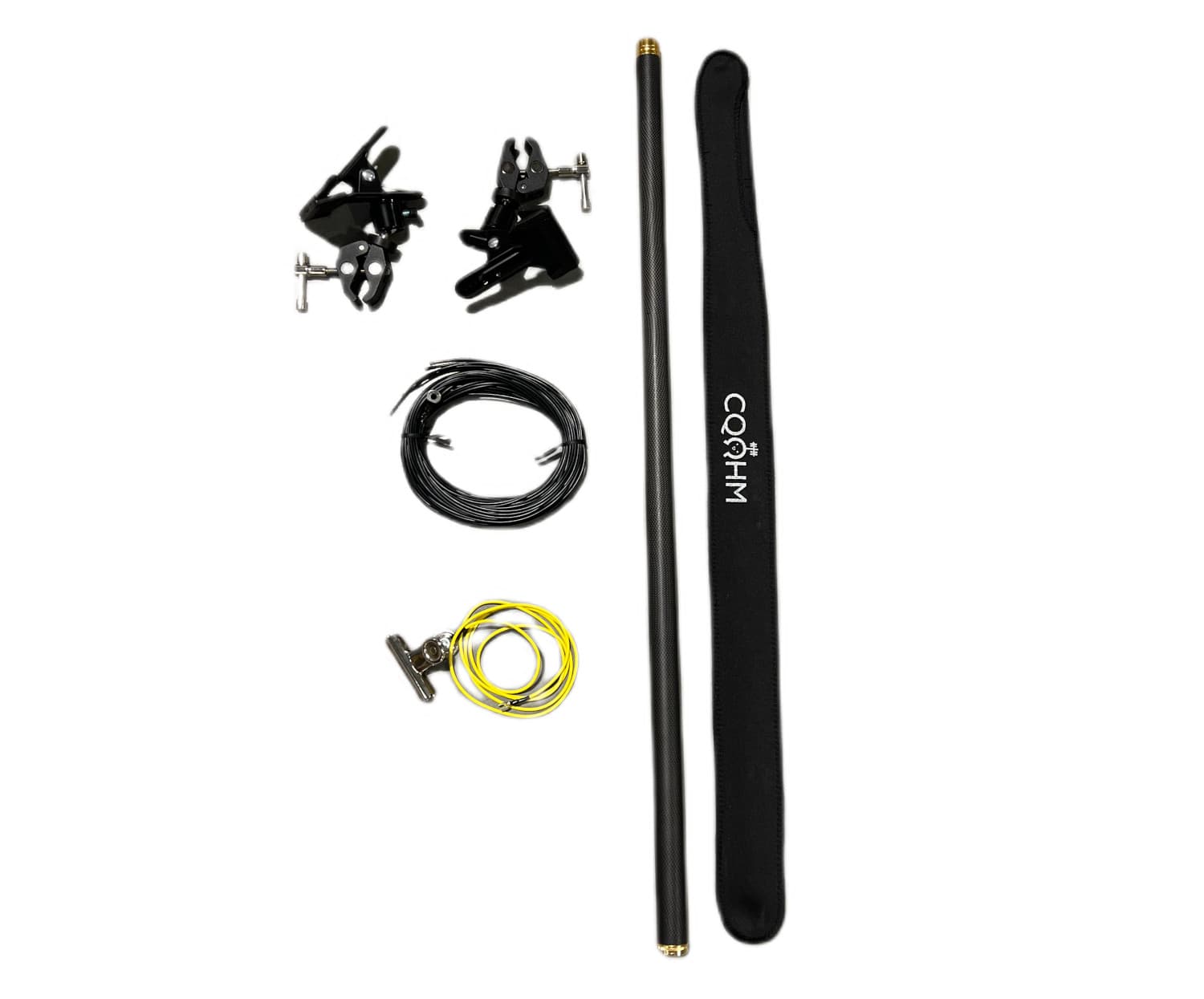

Zawartość przesyłki ze sklepu Konektor:

• antena teleskopowa OHM-BCR-X-ADVANCE – karbonowy element 80-608cm

• 2 × regulowany uchwyt Quick Mount do szybkiego montażu anteny

• przewód zasilający z klipsem – ok. 1,50m

• przewody przeciwwagi (5x 500cm)

• pokrowiec

• dowód zakupu (paragon lub faktura VAT)

Statywy, maszty, najazdy widoczne na niektórych zdjęciach nie są częścią zestawu - pokazują zastosowanie produktu.

535.05 PLN
