GRAZIOLI MV7 antena wielopasmowa HF/VHF 7-50MHz - 1/4 fali pasma 40, 20, 17, 15, 12, 10, 6m - długość 897cm

Grazioli MV7
antena bazowa 1/4 lambda na pasma 40-6m (7-50MHz)

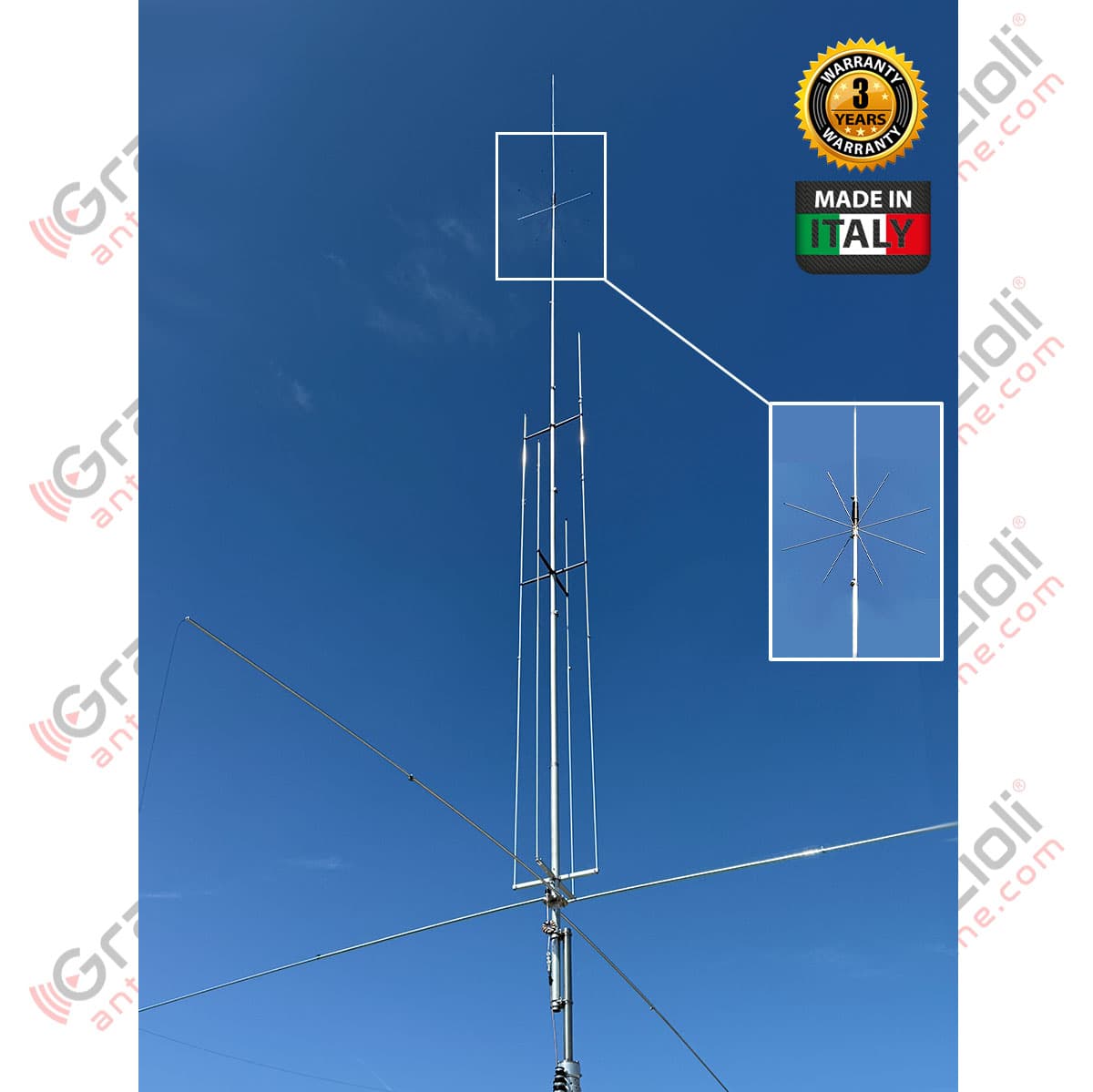

Włoska antena stacjonarna HF Grazioli MV7:

• zakres pracy 7-50MHz (pasma amatorskie 40, 20, 17, 15, 12, 10, 6m)
• 1/4 lambda GP (8,97m)
• 4 przeciwwagi 1/4 fali (2,7m)
• maksymalna moc doprowadzona 3kW ciągła / 1.5kW pasmo 40m
• świetne wykonanie mechaniczne
• zaprojektowana i wykonana w 100% we Włoszech
• każda antena posiada swój nr seryjny
• 3 lata gwarancji producenta.

MV-7 to wydajna i solidna antena spełniająca wysokie standardy marki Grazioli.

Podstawową ideą było stworzenie wydajnej anteny bez stosowania pułapek zmniejszających jej efektywność oraz bez stosowania transformatorów impedancyjnych ograniczających jej moc użytkową.

Wychodząc z tych założeń Grazioli stworzyło MV7 - efektywną antenę na wszystkich obsługiwanych pasmach.

Kalibracja odbywa się poprzez regulację teleskopowych części końcówek i środkowego trzpienia, każda częstotliwość jest niezależna i nie wchodzi w interakcje z innymi pasmami, z wyjątkiem pasma 17m, które również określa rezonans na 6m.

Zalecamy użycie analizatora antenowego, co znacznie ułatwia kalibrację.

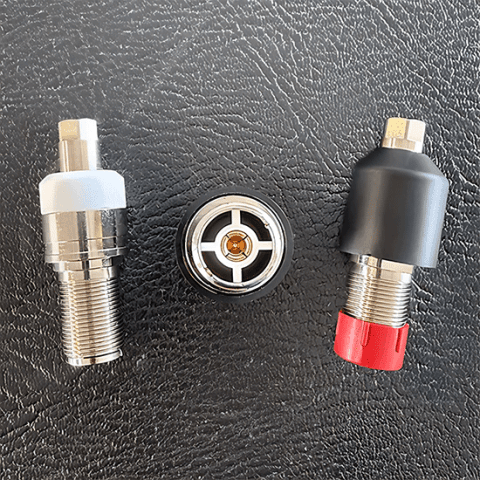

Specjalne złącze antenowe SO-239

Złącze zostało zaprojektowane i wyprodukowane bezpośrednio przez Grazioli, ma impedancję 50 Ohm i może być używane do 500MHz. Niezawodne złącze jest w stanie wytrzymać ciągłą transmisję 5kW CW przy 30MHz i ponad 3kW przy 50MHz.

Korpus wykonany jest z niklowanego mosiądzu CW614N, a pin jest pozłacany 24-karatowym złotem, aby uniknąć utleniania i wyposażony w izolator z 4 ostrzami, który utrzymuje swoje wyśrodkowanie i elastyczność, zapobiegając utracie kontaktu.

Część izolacyjna wykonana jest z PTFE (teflonu), który jest jednym z najlepszych materiałów izolacyjnych ze względu na wyjątkowe właściwości elektryczne (niska stała dielektryczna i zmniejszony współczynnik strat) i termicznych (temperatura pracy od -100° do +260°) i jest chroniona specjalną elastomerowa nasadka zapobiegająca przenikaniu wody i wilgoci.

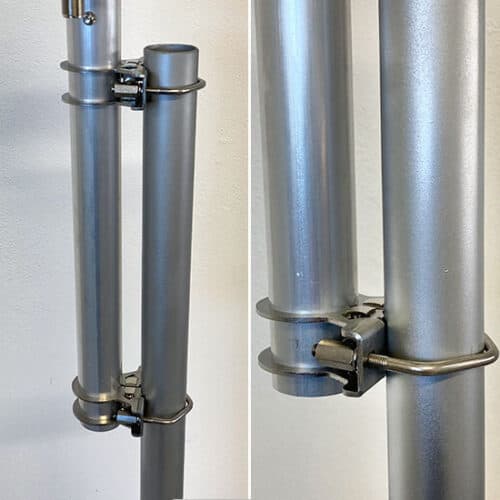

Maszt anteny i uchwyty

Uchwyt masztowy wykonany jest ze stali nierdzewnej AISI304.

Montujemy go za pomocą dwóch specjalnych cybantów.

Specyfikacja

• produkcja: Włochy
• długość całkowita: 897cm
• zakres pracy: pasma amatorskie 7-50MHz
• szerokość pasma pracy z SWR poniżej 2:1 >1.5MHz
• maksymalna moc doprowadzona: 1500W SSB @ 40m / pozostałe pasma 3000W ciągła
• impedancja: 50 ohm
• SWR / rezonans: <1.5
• zysk: 0.0dBd / 2.15dBi
• długość fali: 1/4 fali
• liczba przeciwwag: 4
• długość przeciwwagi: 270cm
• promieniowanie: dookólne
• polaryzacja: wertykalna (pionowa)
• złącze antenowe: SO-239 UHF PTFE
• odporność na wiatr: do 130km/h (przy zastosowaniu odciągów, antena nieoblodzona)
• obciążenie wiatrowe: 0,42 m²
• materiały: aluminium, włókno szklane, mosiądz, PTFE
• wymagana średnica montażowa masztu: fi 40-54mm
• waga: ok. 8,5kg

Zawartość przesyłki ze sklepu Konektor:

• antena HF Grazioli MV7 7-50MHz
• dowód zakupu (paragon lub faktura VAT)

3 075.00 PLN
