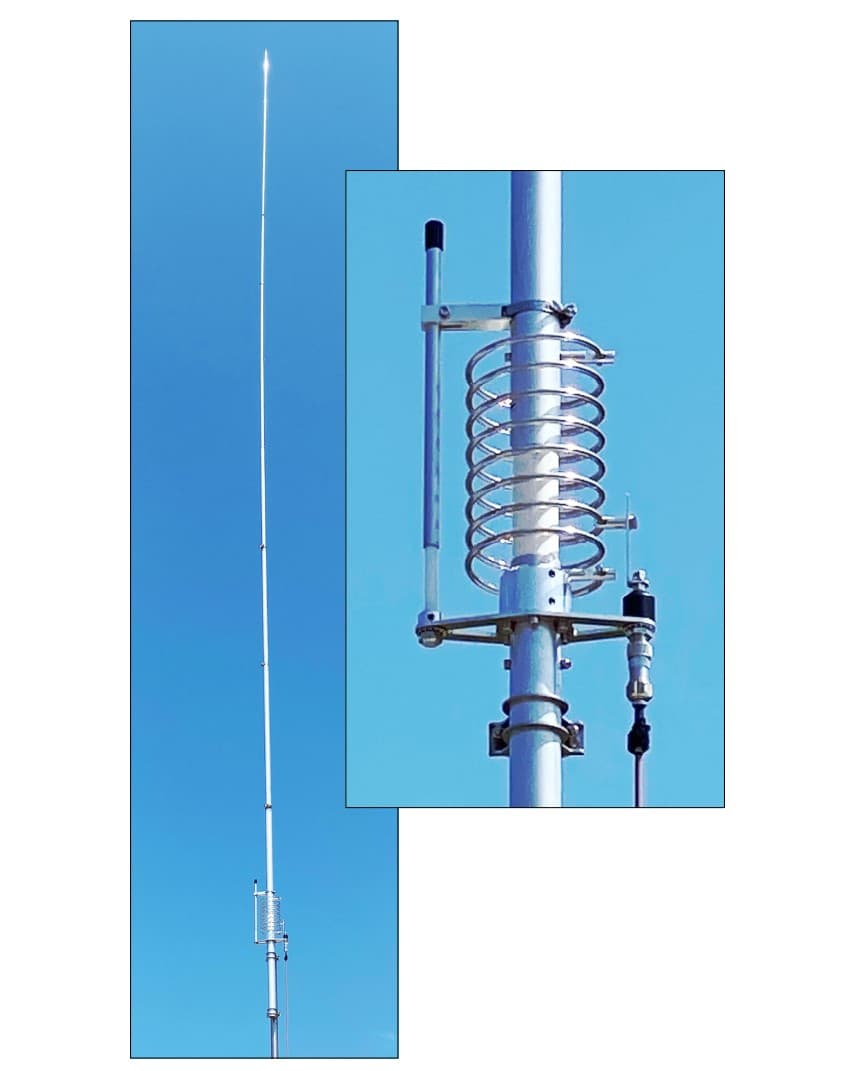

GRAZIOLI HW20V antena bazowa pionowa na pasmo 20m 1/2 fali END FED (KF 14MHz) - długość 10,7m

Grazioli HW20V
antena bazowa 1/2 lambda HF 14MHz (pasmo 20m)

Włoska antena Grazioli HW20V:

• zakres pracy 14.000-14.350MHz (pasmo amatorskie 20m)
• 1/2 lambda GP
• długość anteny całkowita 10,7m (promiennik 10,13m - 1/2 lambda)
• brak przeciwwag
• potężna cewka powietrzna
• maksymalna moc doprowadzona 3kW ciągła we wszystkich emisjach
• specjalne gniazdo antenowe SO-239 50 Ohm
• zwarta do masy dla prądu stałego
• świetne wykonanie mechaniczne (aluminium AW6063-T66)
• zaprojektowana i wykonana w 100% we Włoszech
• każda antena posiada swój nr seryjny
• 3 lata gwarancji producenta.

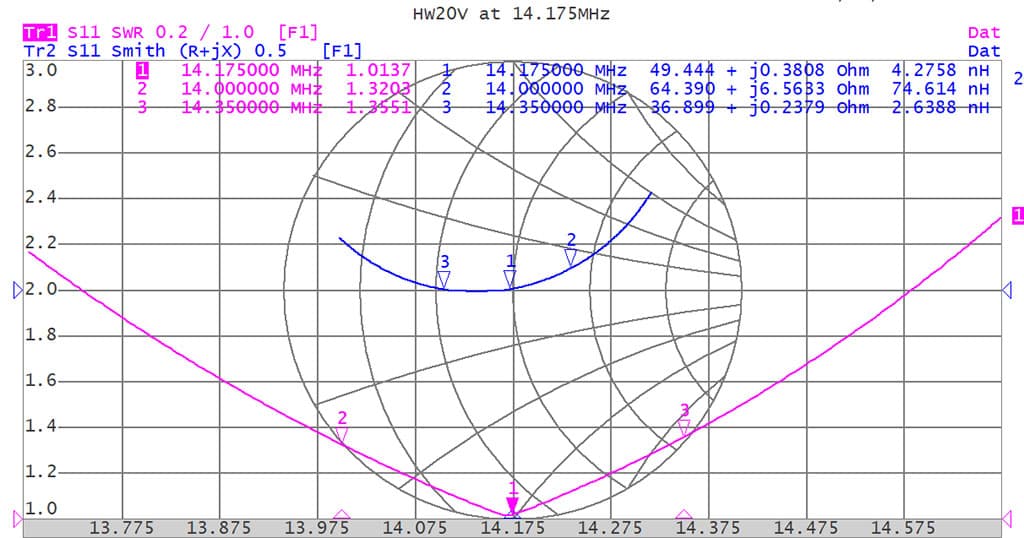

Wykres Smith'a dla Grazioli HW20V

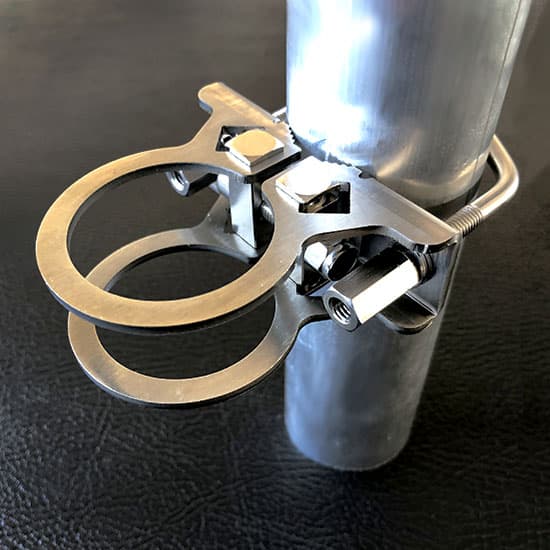

Maszt anteny i uchwyty

Specyfikacja:

• typ antena: 1/2 lambda end fed
• produkcja: Włochy
• długość całkowita: 10,70m
• długość promiennika: 10,13m (1/2 lambda)
• zakres pracy: pełne pasmo 20m (14MHz)
• szerokość pasma pracy z SWR poniżej 2:1 - >0.8MHz
• maksymalna moc doprowadzona: 3000W ciągła (wszystkie emisje)
• impedancja: 50 ohm
• SWR / rezonans: <1.1
• zysk: 0dBd / 2.15dBi
• liczba przeciwwag: nie posiada
• promieniowanie: dookólne
• polaryzacja: wertykalna (pionowa)
• złącze antenowe: SO-239 UHF PTFE
• materiały: aluminium, włókno szklane, mosiądz, PTFE
• wymagana średnica montażowa masztu: fi 40-54mm
• waga: ok. 5,4kg

Szczegółowa specyfikacja oraz instrukcja montażu:
https://www.grazioliantenne.com/download/IM006R0_Grazioli_HW20V_Manual.pdf

Zawartość przesyłki ze sklepu Konektor:

• antena HF na pasmo 20m Grazioli HW20V 1/2 lambda
• uchwyty do masztu (cybanty) 2szt.
• dowód zakupu (paragon lub faktura VAT)

1 380.00 PLN

Grazioli Antenne

00007395

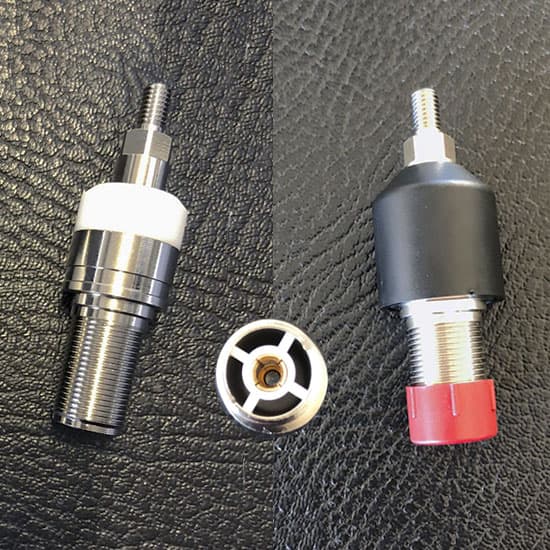

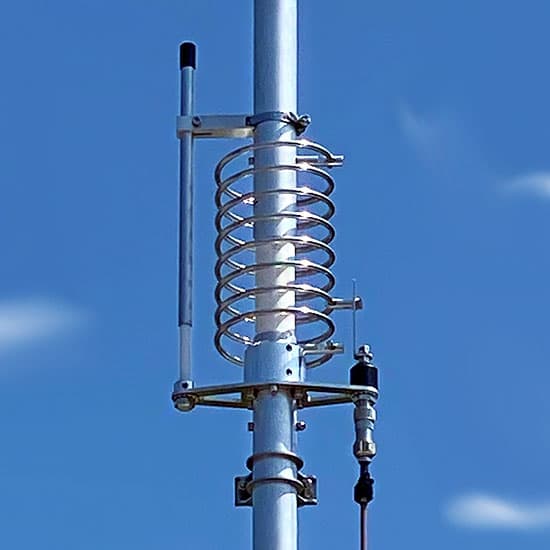

Grazioli HW20V antena bazowa 1/2 lambda HF 14MHz (pasmo 20m) Włoska antena Grazioli HW20V: zakres pracy 14.000-14.350MHz (pasmo amatorskie 20m) 1/2 lambda GP długość anteny całkowita 10,7m (promiennik 10,13m - 1/2 lambda) brak przeciwwag potężna cewka powietrzna maksymalna moc doprowadzona 3kW ciągła we wszystkich emisjach specjalne gniazdo antenowe SO-239 50 Ohm zwarta do masy dla prądu stałego świetne wykonanie mechaniczne (aluminium AW6063-T66) zaprojektowana i wykonana w 100% we Włoszech każda antena posiada swój nr seryjny 3 lata gwarancji producenta. Wykres Smith'a dla Grazioli HW20V Cewka powietrzna z wysokim parametrem Q Cewka odgrywa fundamentalną rolę w uzyskaniu odpowiedniej impedancji oraz efektywności. Jakość wykonania oraz wykorzystania materiałów decydują o wartości współczynnika jakości "Q". W uproszczeniu: im wyższa wartość Q tym mniejsze straty. Antena HW20V jest zwarta do masy dla prądu stałego - ogranicza to istotnie ilość zakłóceń i szumy tła. Maksymalna moc doprowadzona ciągła anteny to aż 3kW - jakość użytych komponentów mówi sama za siebie. Średnica drutu cewki 6mm. Specjalne złącze antenowe SO-239 Złącze zastosowane w HW20V zostało zaprojektowane i wykonanie również przez Grazioli Antenne - dzięki czemu impedancja wynosi realne 50 omów i może być używane nawet do częstotliwości 500MHz. Celem było stworzenie złącza odpowiedniego do ciągłej pracy 3kW / 14 MHz. Korpus wykonany jest z mosiądzu, pin pokryty jest 24 karatowym złotem. Izolator PTFE (teflonowy). Maszt anteny i uchwyty Uchwyt masztowy wykonany jest ze stali nierdzewnej AISI304 o grubości 2.5mm. Montujemy go za pomocą dwóch specjalnych cybantów. Maszt anteny Bardzo sztywny maszt - dolna średnica masztu 42mm, ostatni element 10mm. Zapewnia to stabilną pracę nawet przy mocnym wietrze. Specyfikacja: typ antena: 1/2 lambda end fed produkcja: Włochy długość całkowita: 10,70m długość promiennika: 10,13m (1/2 lambda) zakres pracy: pełne pasmo 20m (14MHz) szerokość pasma pracy z SWR poniżej 2:1 - >0.8MHz maksymalna moc doprowadzona: 3000W ciągła (wszystkie emisje) impedancja: 50 ohm SWR / rezonans: <1.1 zysk: 0dBd / 2.15dBi liczba przeciwwag: nie posiada promieniowanie: dookólne polaryzacja: wertykalna (pionowa) złącze antenowe: SO-239 UHF PTFE materiały: aluminium, włókno szklane, mosiądz, PTFE wymagana średnica montażowa masztu: fi 40-54mm waga: ok. 5,4kg Szczegółowa specyfikacja oraz instrukcja montażu: https://www.grazioliantenne.com/download/IM006R0_Grazioli_HW20V_Manual.pdf Zawartość przesyłki ze sklepu Konektor: antena HF na pasmo 20m Grazioli HW20V 1/2 lambda uchwyty do masztu (cybanty) 2szt. dowód zakupu (paragon lub faktura VAT)
