Grazioli MV3 – antena bazowa KF 14/21/28 MHz, 3000W

Grazioli MV3
antena bazowa 1/4 lambda na pasma 20m, 15m oraz 10m

Włoska antena stacjonarna HF Grazioli MV3:

• trzy pasma krótkofalarskie: 20m (14 MHz), 15m (21 MHz) oraz 10m (28 MHz)

• konstrukcja Ground Plane 1/4 λ – pionowa antena dookólna z bezpośrednim zasilaniem u podstawy

• wysokość całkowita 5,63m, waga zaledwie ~5kg

• cztery przeciwwagi poziome o długości 2,40m oraz dodatkowy układ przeciwwagi DBFC

• bez trapów i transformatorów dopasowujących - elementy rezonansowe zapewniają pracę na trzech pasmach bez wprowadzania dodatkowych strat w obwodach dopasowania

• maksymalna moc doprowadzona 3kW ciągła

• świetne wykonanie mechaniczne - aluminium AW6063-T66, elementy obrabiane CNC, stal nierdzewna AISI 304/316

• zaprojektowana i wykonana w 100% we Włoszech

• każda antena posiada swój nr seryjny

• 3 lata gwarancji producenta

• w zestawie oryginalny rdzeń FAIR-RITE FT240-43 do samodzielnego wykonania dławika prądów wspólnych (RF choke).



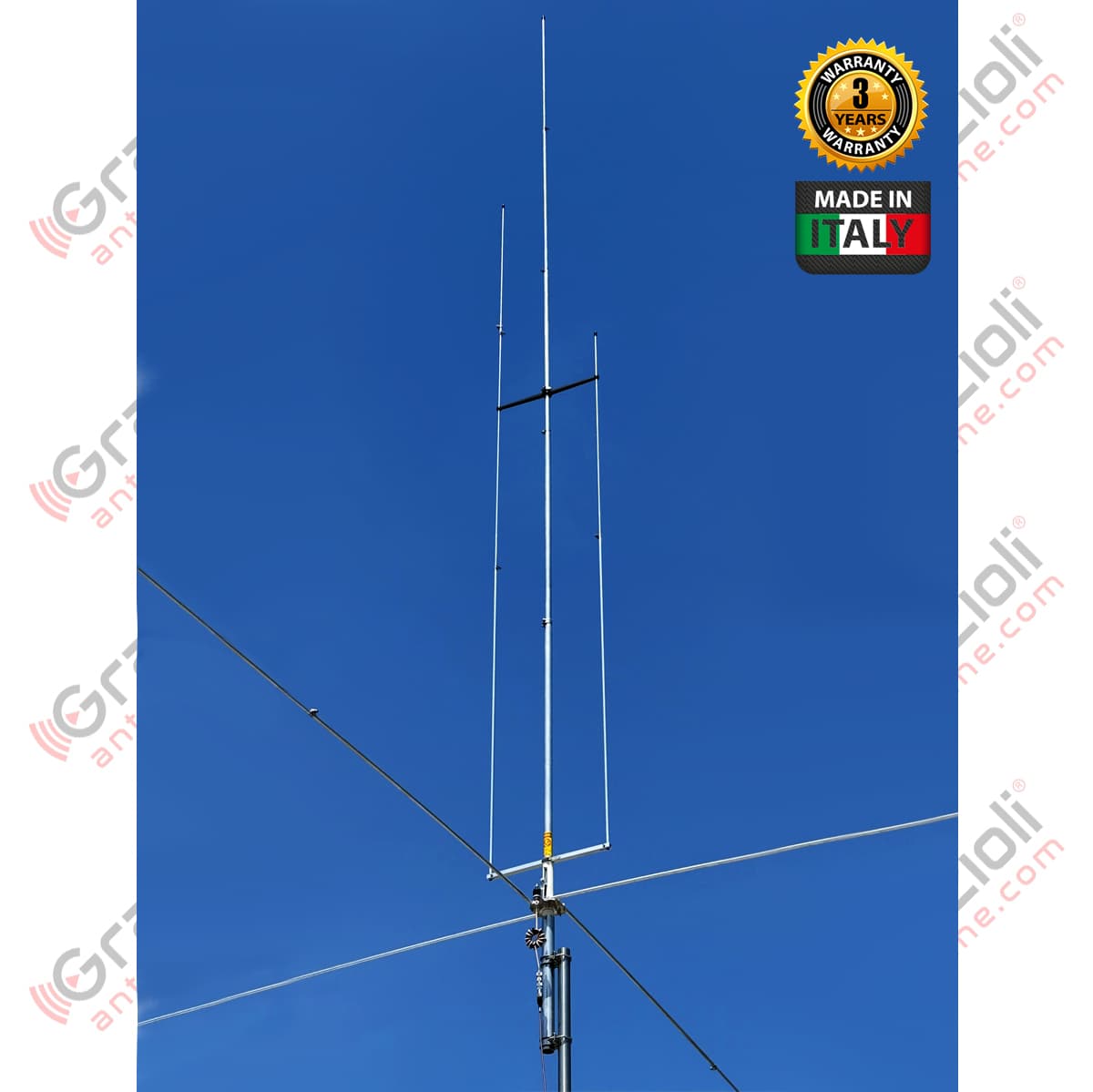

Grazioli MV3 – trzypasmowa antena pionowa dla krótkofalowców

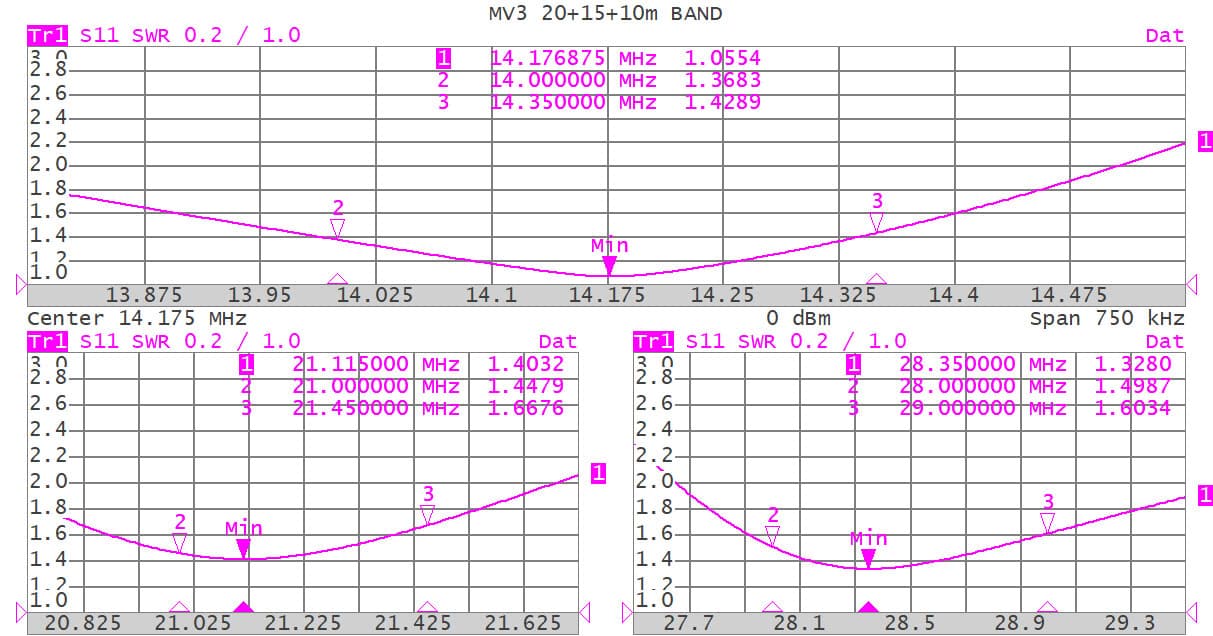

Grazioli MV3 to stacjonarna antena pionowa przeznaczona do pracy w trzech popularnych pasmach amatorskich KF:

• 20m / 14MHz

• 15m / 21MHz

• 10m / 28MHz.

Konstrukcja typu Ground Plane 1/4 λ zapewnia dookólną charakterystykę promieniowania i polaryzację pionową, dzięki czemu antena nadaje się zarówno do łączności krajowych, jak i dalekosiężnych DX, zależnie od warunków propagacyjnych.

MV3 wykorzystuje centralny promiennik oraz równoległe elementy rezonansowe (stubs), umożliwiające pracę na wszystkich trzech pasmach bez stosowania trapów.

Antena jest zasilana bezpośrednio u podstawy, bez transformatora impedancji.

Takie rozwiązanie ogranicza liczbę elementów w torze RF, które mogłyby powodować dodatkowe straty lub ograniczać dopuszczalną moc.

Antena jest przeznaczona dla radioamatorów poszukujących skutecznej, stosunkowo lekkiej anteny wielopasmowej, bez konieczności instalowania oddzielnych anten na każde pasmo.

Konstrukcja anteny i system przeciwwag

Grazioli MV3 wykorzystuje cztery poziome przeciwwagi o długości około 2,40m każda.

Dodatkowo zastosowano rozwiązanie DBFC (Dual Band Folded Counterpoise), czyli specjalny układ przeciwwagi wykonanej z linki ze stali nierdzewnej AISI 316.

Układ ten pozwala uzyskać odpowiednie warunki pracy anteny na obsługiwanych pasmach bez konieczności rozkładania rozbudowanej sieci przewodowych przeciwwag na dachu lub wokół podstawy masztu.

Dzięki temu MV3 może być interesującym rozwiązaniem również tam, gdzie dostępna powierzchnia montażowa jest ograniczona.

Solidne wykonanie i odporność na warunki atmosferyczne

Promiennik anteny wykonano z utwardzanego stopu aluminium AW6063-T66, charakteryzującego się dobrą wytrzymałością mechaniczną i odpornością na korozję.

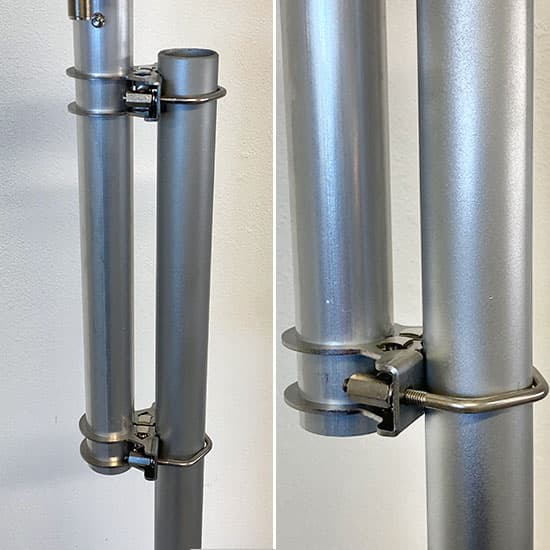

Dolna sekcja promiennika ma średnicę 29 mm i grubość ścianki 1,5 mm, natomiast górna – średnicę 16 mm i ściankę 1,25 mm. Elementy boczne oraz przeciwwagi wykonano z rur teleskopowych o średnicach 13 i 10 mm.

Połączenia mechaniczne wykorzystują elementy ze stali nierdzewnej AISI 304 i AISI 316, a wybrane części aluminiowe wykonywane są metodą obróbki CNC. Izolatory i wsporniki z tworzyw sztucznych są odporne na promieniowanie UV.

Przy wysokości 5,63m antena waży tylko 5 kg.

Producent deklaruje odporność na wiatr do 130 km/h bez oblodzenia.

Standardowy montaż nie wymaga odciągów, jednak w miejscach szczególnie narażonych na silne wiatry zalecane jest ich zastosowanie.

Bezpośrednie zasilanie i dławik RF

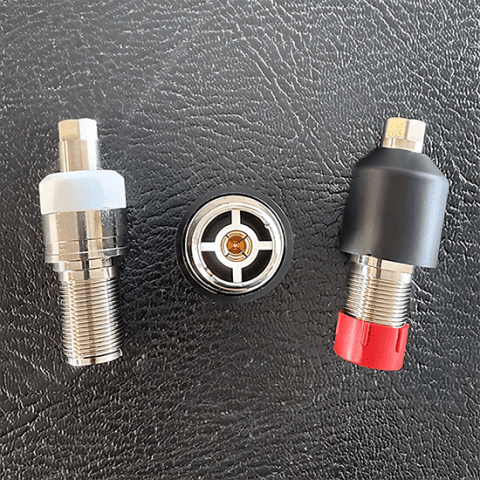

Antena ma impedancję nominalną 50 Ω i jest wyposażona w gniazdo UHF żeńskie, wykonane przez Grazioli. Zastosowano w nim korpus z niklowanego mosiądzu, pozłacany styk centralny oraz izolator PTFE.

Konstrukcja anteny zapewnia połączenie galwaniczne dla prądu stałego (DC Ground), umożliwiające odprowadzanie ładunków elektrostatycznych. Nie zastępuje to jednak prawidłowej instalacji uziemiającej i ochrony odgromowej.

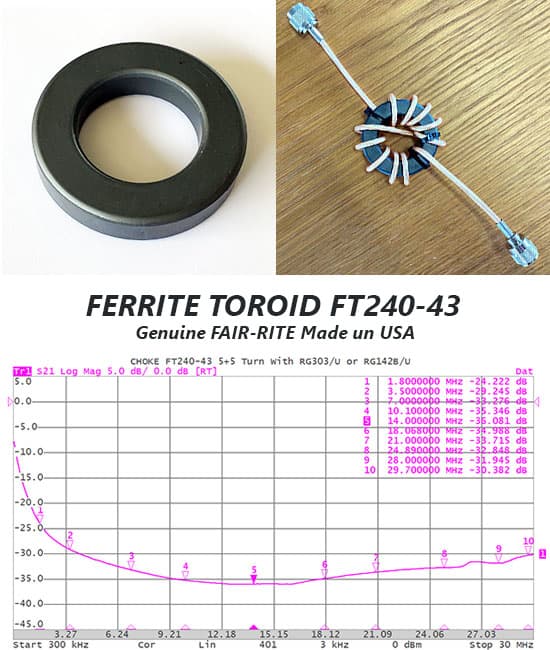

W komplecie znajduje się oryginalny pierścień ferrytowy FAIR-RITE FT240-43, przeznaczony do wykonania dławika ograniczającego prądy wspólne płynące po zewnętrznej stronie ekranu kabla koncentrycznego.

Prawidłowo wykonany dławik pomaga ograniczyć niepożądany udział kabla zasilającego w promieniowaniu anteny oraz zmniejszyć ryzyko zakłóceń RF w instalacji radiowej.

Uwaga: rdzeń ferrytowy jest dołączony do zestawu, natomiast kabel koncentryczny i złącza potrzebne do wykonania dławika należy dokupić oddzielnie.
