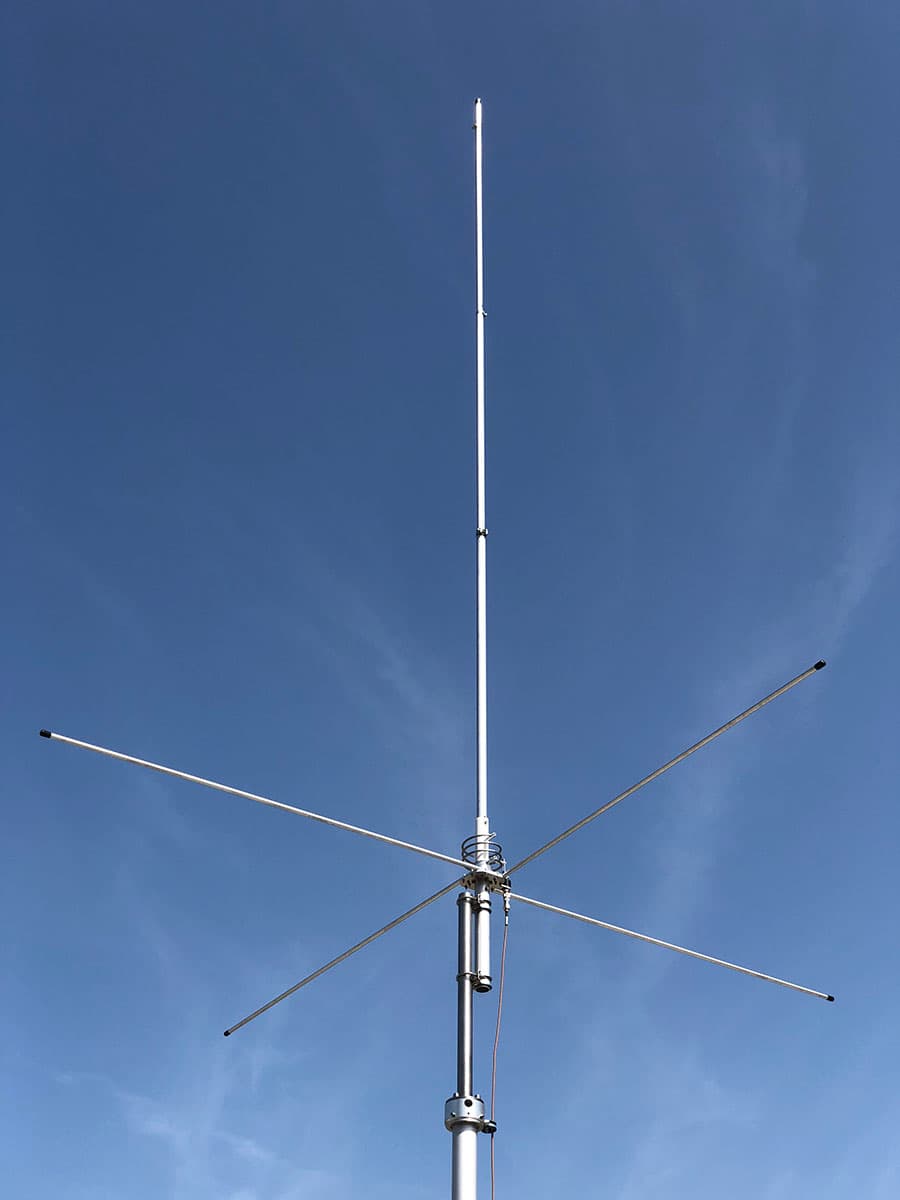

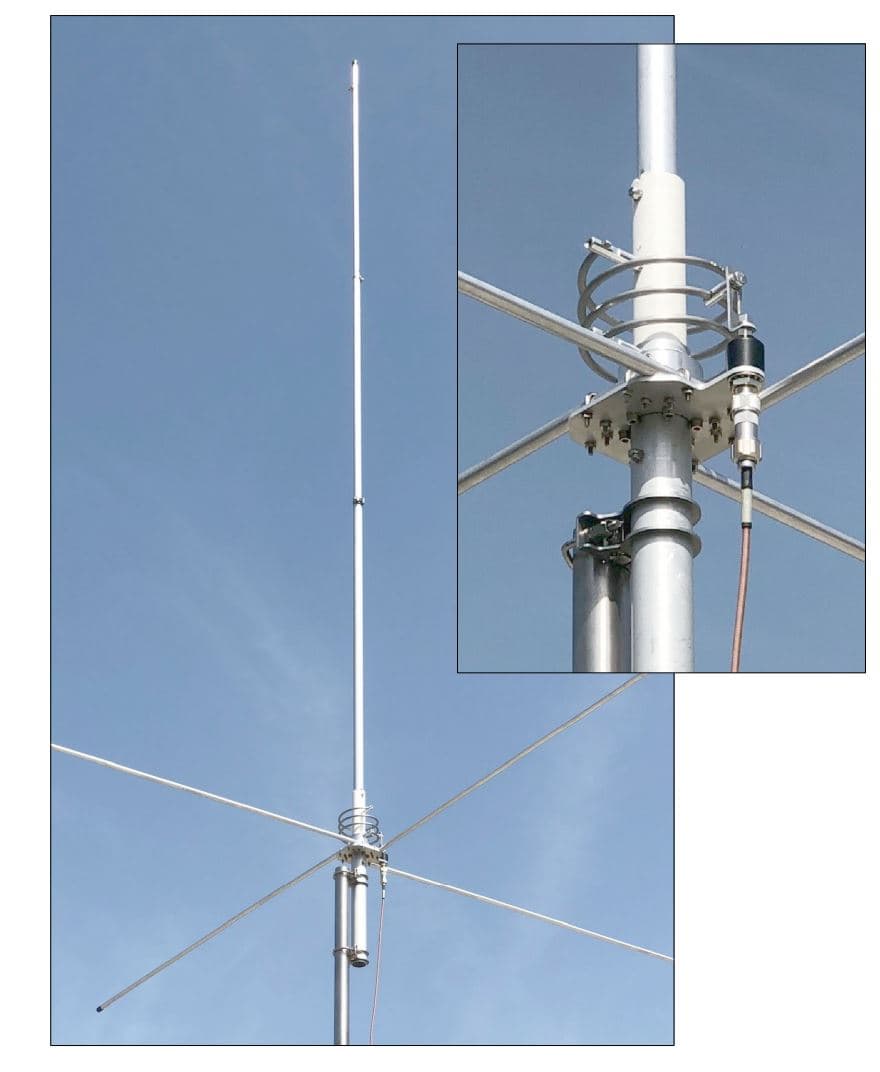

GRAZIOLI FE6V antena bazowa 5/8 fali na pasmo 6m (50-54MHz) długość 417cm z przeciwwagami 1/4 fali

Grazioli FE6V
antena bazowa 5/8 lambda na pasmo 6m 50-54MHz

Włoska antena Grazioli FE6V:

• zakres pracy 50-54MHz (pasmo amatorskie 6m)
• 5/8 lambda GP
• 4 przeciwwagi 1/4 fali (1,40m)
• potężna cewka powietrzna
• maksymalna moc doprowadzona 2kW ciągła

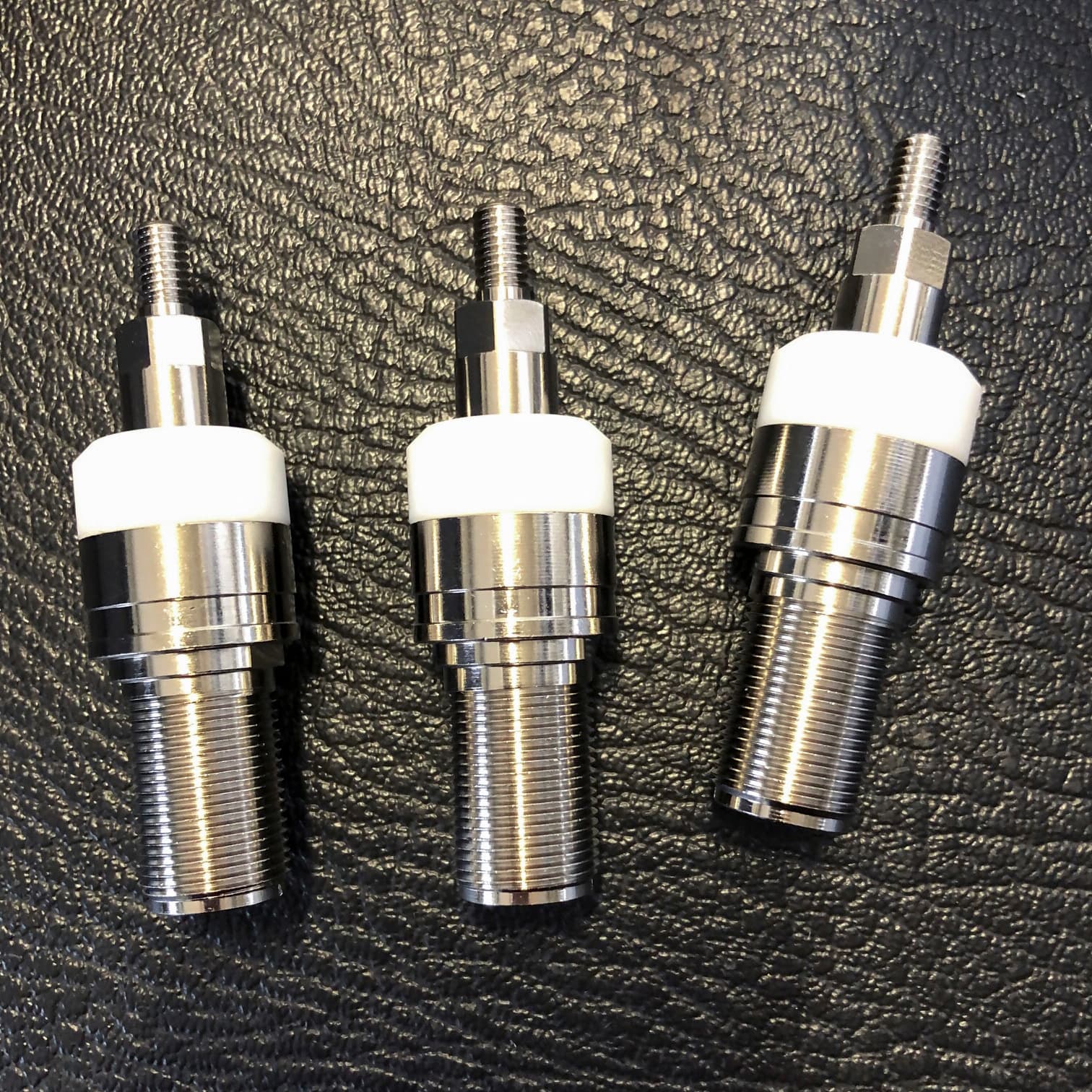

• specjalne gniazdo antenowe SO-239 50 Ohm
• świetne wykonanie mechaniczne
• zaprojektowana i wykonana w 100% we Włoszech
• każda antena posiada swój nr seryjny
• 3 lata gwarancji producenta.

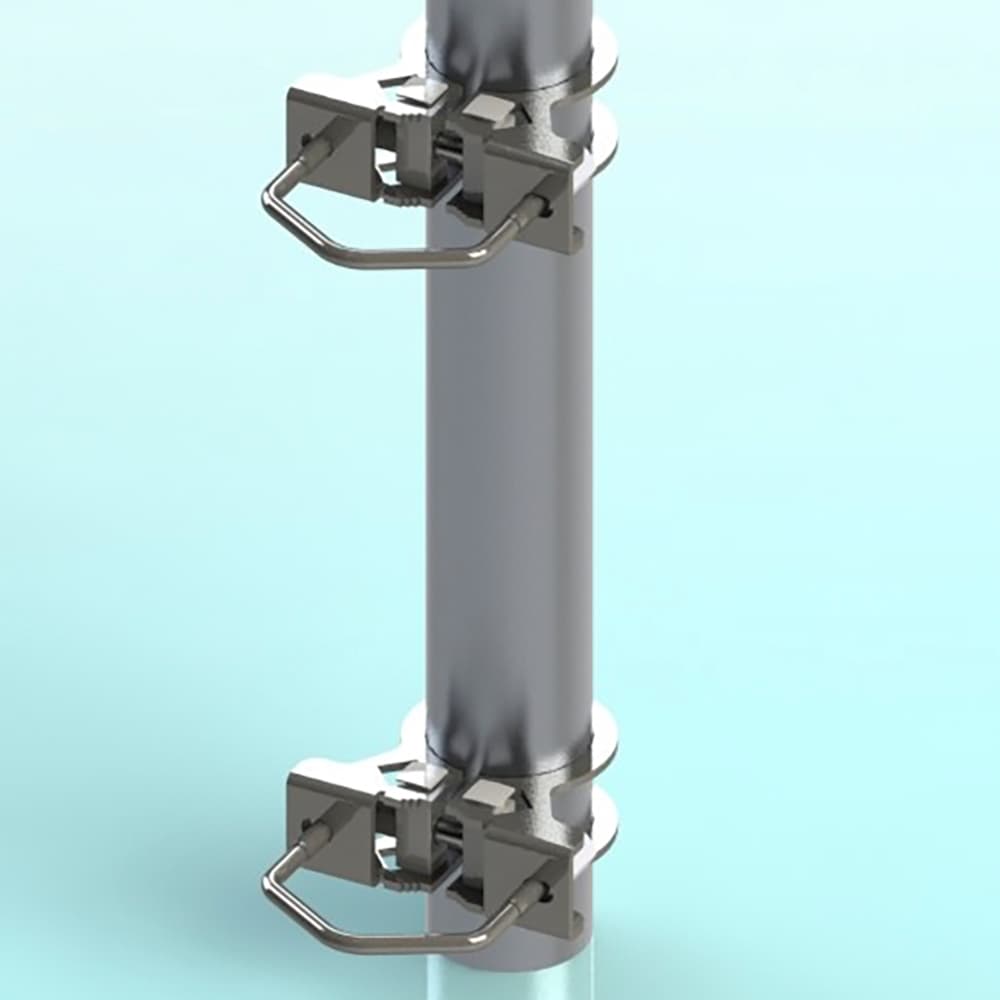

Maszt anteny i uchwyty

Specyfikacja

• produkcja: Włochy
• długość: 417cm (dla 50MHz)
• zakres pracy: dostrajana w zakresie 50-54MHz
• szerokość pasma pracy z SWR poniżej 2:1 - 3.1MHz @ 50MHz
• maksymalna moc doprowadzona: 2000W ciągła (wszystkie emisje)
• impedancja: 50 ohm
• SWR / rezonans: <1.2
• zysk: 1.5dBd / 3.65dBi
• długość fali: 5/8 fali
• liczba przeciwwag: 4
• długość przeciwwagi: 1,40m
• promieniowanie: dookólne
• polaryzacja: wertykalna (pionowa)

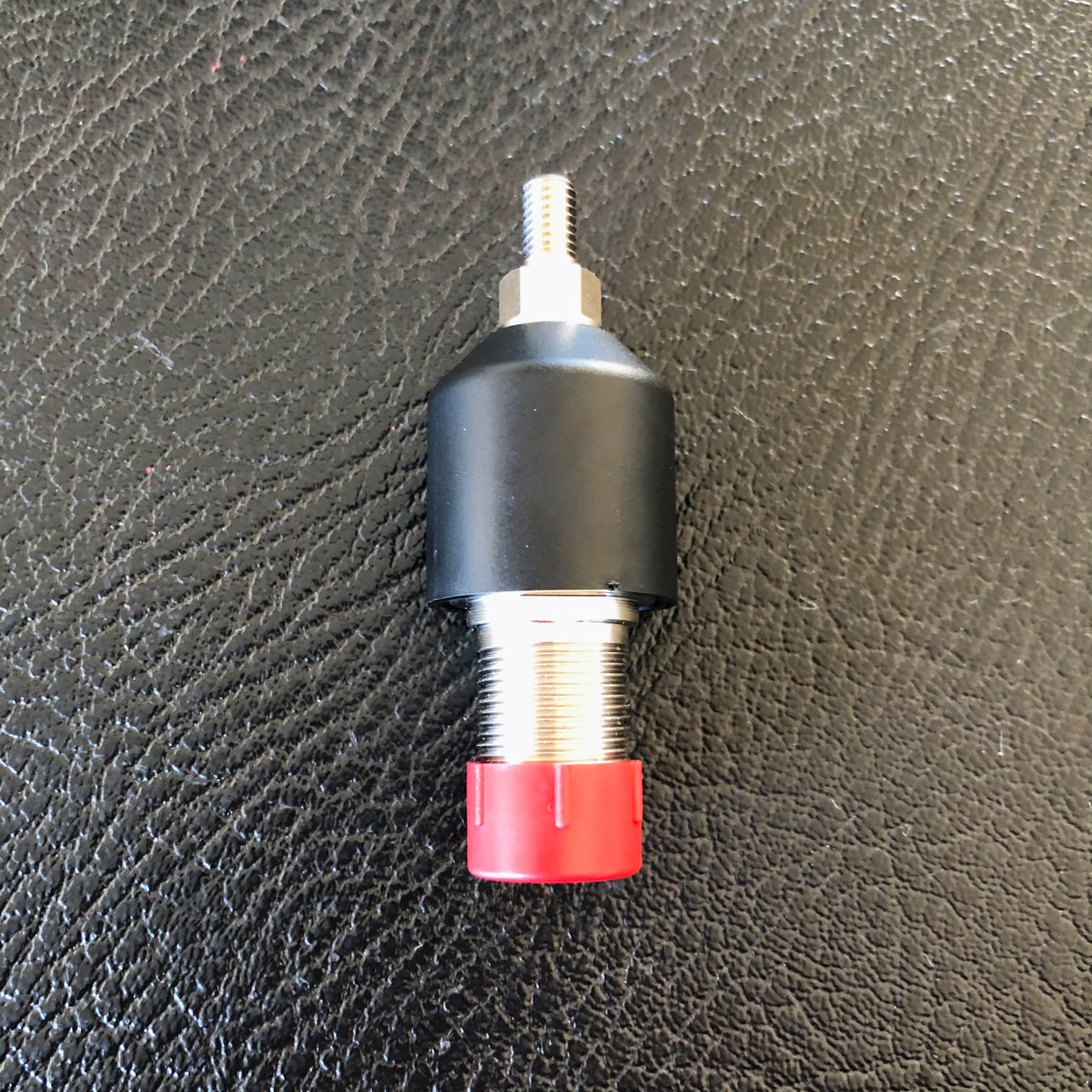

• złącze antenowe: SO-239 UHF PTFE
• materiały: aluminium, włókno szklane, mosiądz, PTFE
• wymagana średnica montażowa masztu: fi 40-54mm
• waga: ok. 3,34kg

Zawartość przesyłki ze sklepu Konektor:

• antena HF Grazioli FE6V 50-54MHz
• uchwyty do masztu (cybanty) 2szt.
• dowód zakupu (paragon lub faktura VAT)

850.00 PLN

Grazioli Antenne

00006209

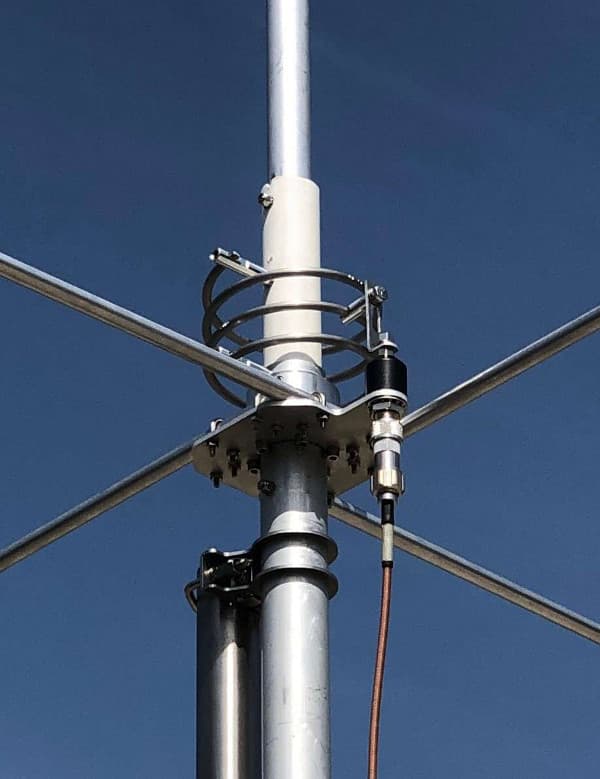

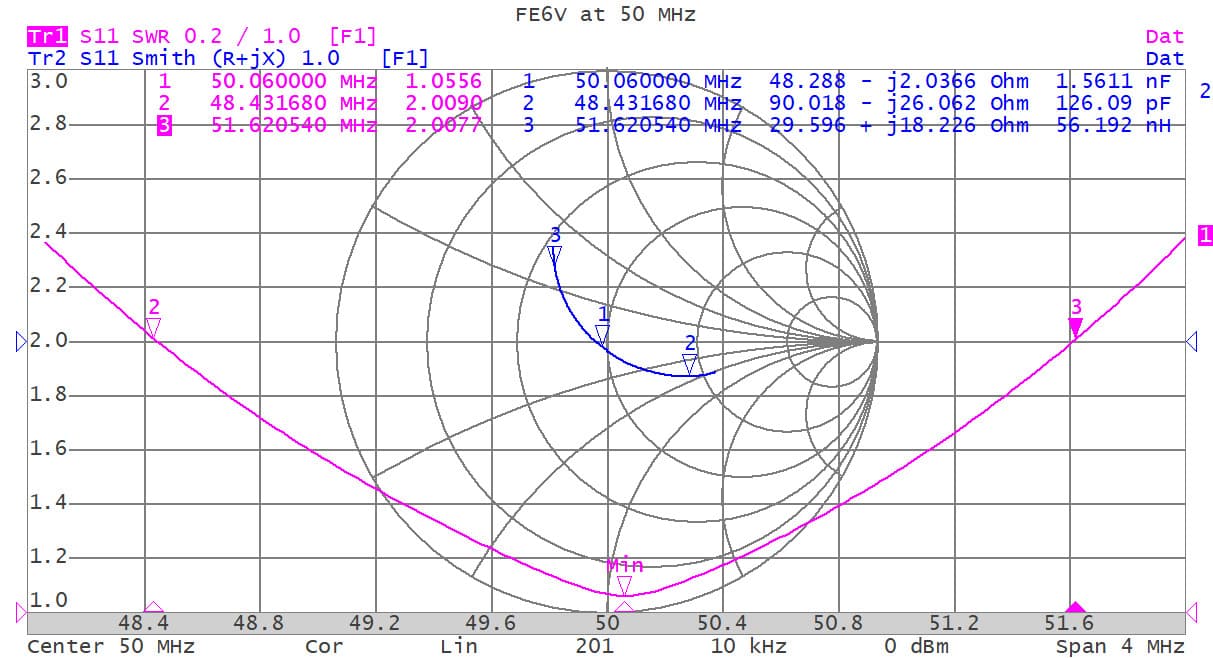

Grazioli FE6V antena bazowa 5/8 lambda na pasmo 6m 50-54MHz Włoska antena Grazioli FE6V: zakres pracy 50-54MHz (pasmo amatorskie 6m) 5/8 lambda GP 4 przeciwwagi 1/4 fali (1,40m) potężna cewka powietrzna maksymalna moc doprowadzona 2kW ciągła specjalne gniazdo antenowe SO-239 50 Ohm świetne wykonanie mechaniczne zaprojektowana i wykonana w 100% we Włoszech każda antena posiada swój nr seryjny 3 lata gwarancji producenta. W naszej skromnej ocenie jest to godny następca kultowej anteny Sigma Mantova Turbo . Filmy na YouTube: https://www.youtube.com/watch?v=hJRRIR0pA5I https://www.youtube.com/watch?v=4WlAqqbFExs https://www.youtube.com/watch?v=9vPn2qCDRO8 Rezonujące ćwierćfalowe przeciwwagi (4x 140cm) Pełnowymiarowe, ćwierćfalowe przeciwwagi są często używane w wielu konstrukcjach antenowych (od anten HF do UHF). Średnica zewnętrzna przeciwwagi 13mm. Grubość ściany przeciwwagi 1.2mm. Przeciwwagi 1/4 fali zmieniają kąt promieniowania z korzyścią dla dalekich łączności. Podstawa przeciwwag - grubość aż 4mm. Wykres Smith'a dla Grazioli FE6V Cewka z wysokim parametrem Q Cewka odgrywa fundamentalną rolę w uzyskaniu odpowiedniej impedancji oraz efektywności. Jakość wykonania oraz wykorzystania materiałów decydują o wartości współczynnika jakości "Q". W uproszczeniu: im wyższa wartość Q tym mniejsze straty. Antena FE6V jest zwarta do masy dla prądu stałego - ogranicza to istotnie ilość zakłóceń i szumy tła. Maksymalna moc doprowadzona ciągła anteny to aż 2kW - jakość użytych komponentów mówi sama za siebie. Średnica izolatora z włókna szklanego 37mm. Grubość ściany 4mm. Średnica drutu cewki 6mm. Specjalne złącze antenowe Złącze zastosowane w FE6V zostało zaprojektowane i wykonanie również przez Grazioli Antenne - dzięki czemu impedancja wynosi realne 50 omów i może być używane nawet do częstotliwości 500MHz. Celem było stworzenie złącza odpowiedniego do ciągłej pracy 3kW / 50 MHz. Korpus wykonany jest z mosiądzu, pin pokryty jest 24 karatowym złotem. Izolator PTFE (teflonowy). Maszt anteny i uchwyty Uchwyt masztowy wykonany jest ze stali nierdzewnej AISI304 o grubości 2.5mm. Montujemy go za pomocą dwóch specjalnych cybantów. Bardzo sztywny maszt zapewnia stabilną pracę nawet przy mocnym wietrze. Specyfikacja produkcja: Włochy długość: 417cm (dla 50MHz) zakres pracy: dostrajana w zakresie 50-54MHz szerokość pasma pracy z SWR poniżej 2:1 - 3.1MHz @ 50MHz maksymalna moc doprowadzona: 2000W ciągła (wszystkie emisje) impedancja: 50 ohm SWR / rezonans: <1.2 zysk: 1.5dBd / 3.65dBi długość fali: 5/8 fali liczba przeciwwag: 4 długość przeciwwagi: 1,40m promieniowanie: dookólne polaryzacja: wertykalna (pionowa) złącze antenowe: SO-239 UHF PTFE materiały: aluminium, włókno szklane, mosiądz, PTFE wymagana średnica montażowa masztu: fi 40-54mm waga: ok. 3,34kg Zawartość przesyłki ze sklepu Konektor: antena HF Grazioli FE6V 50-54MHz uchwyty do masztu (cybanty) 2szt. dowód zakupu (paragon lub faktura VAT)
