GRAZIOLI G-MAX najdłuższa antena bazowa CB 10,8m (27-28.5MHz) 5/8 lambda + przeciwwagi 1/4 lambda

Grazioli G-MAX
antena bazowa CB/10m 27-28.5MHz

Włoska antena Grazioli G-MAX:

• zakres pracy 27-28.5MHz (CB, 10m, freeband)
• długość anteny dostrojonej na 27MHz = 10,85m
• 5/8 lambda GP + 1/4 lambda

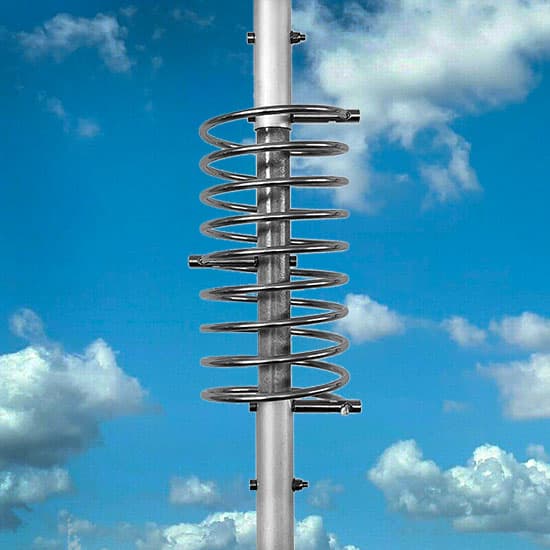

• potężna cewka powietrzna
• 4 przeciwwagi 1/4 fali (4x 2,70m)
• promieniowanie dookólne
• maksymalna moc doprowadzona 5kW ciągła we wszystkich emisjach

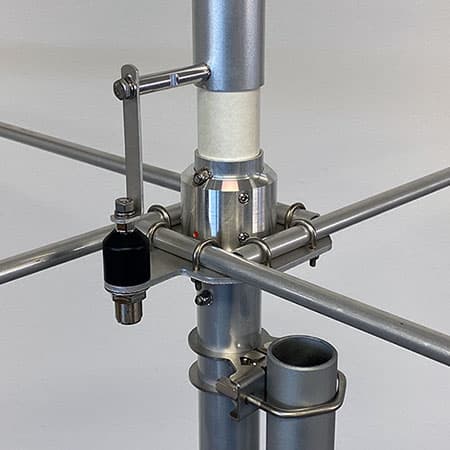

• specjalne gniazdo antenowe SO-239 50 Ohm
• zwarta do masy dla prądu stałego
• świetne wykonanie mechaniczne (aluminium AW6063-T66)
• zaprojektowana i wykonana w 100% we Włoszech
• każda antena posiada swój nr seryjny
• 3 lata gwarancji producenta.

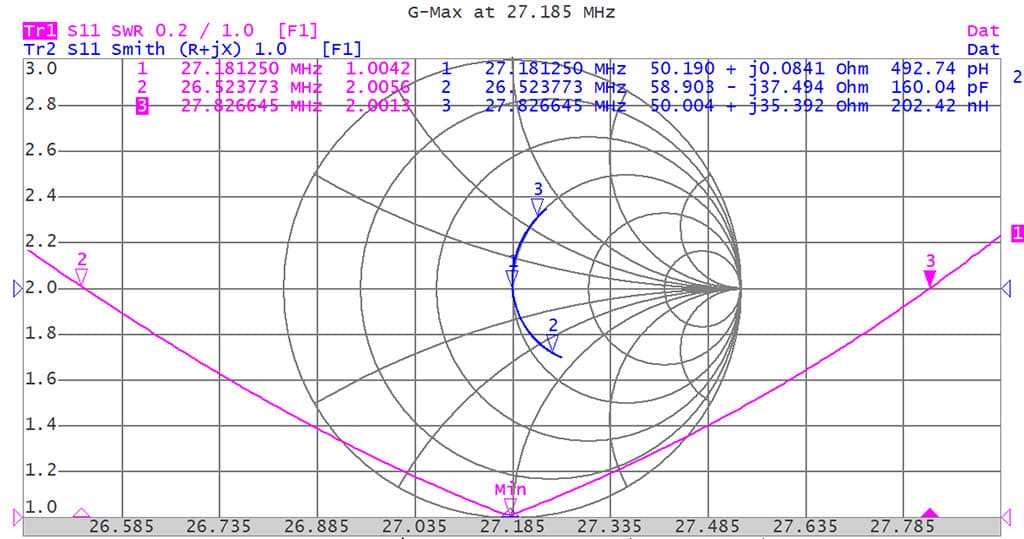

Wykres Smith'a dla Grazioli G-Max:

Instrukcja montażu anteny znajduje się pod adresem:
https://www.grazioliantenne.com/download/IM005R0_Grazioli_G-Max_Manual.pdf

Specyfikacja:

• typ antena: kolinearna GP 5/8 fali + 1/4 fali
• produkcja: Włochy
• długość: 10,85m (dla 27MHz)
• zakres pracy: dostrajana w zakresie 27-28.5MHz
• szerokość pasma pracy z SWR poniżej 2:1 - >1.3MHz @ 27MHz
• maksymalna moc doprowadzona: 5000W ciągła (wszystkie emisje)
• zwarta do masy dla prądu stałego: tak
• impedancja: 50 ohm
• SWR / rezonans: <1.2
• zysk: 3.5dBd / 5.65dBi
• liczba przeciwwag: 4
• długość przeciwwagi: 270cm
• promieniowanie: dookólne
• polaryzacja: wertykalna (pionowa)

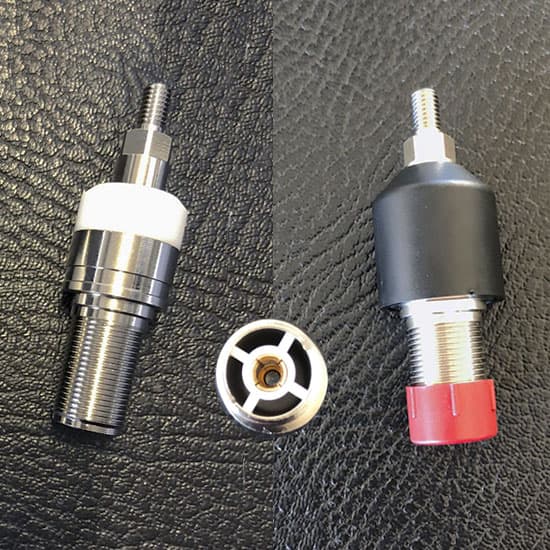

• złącze antenowe: SO-239 UHF PTFE
• materiały: aluminium, włókno szklane, mosiądz, PTFE
• odporność na wiatr: do 130km/h (przy zastosowaniu odciągów, antena nieoblodzona)
• wymagana średnica montażowa masztu: fi 40-54mm
• waga: ok. 6,8kg

Zawartość przesyłki ze sklepu Konektor:

• antena HF Grazioli G-Max

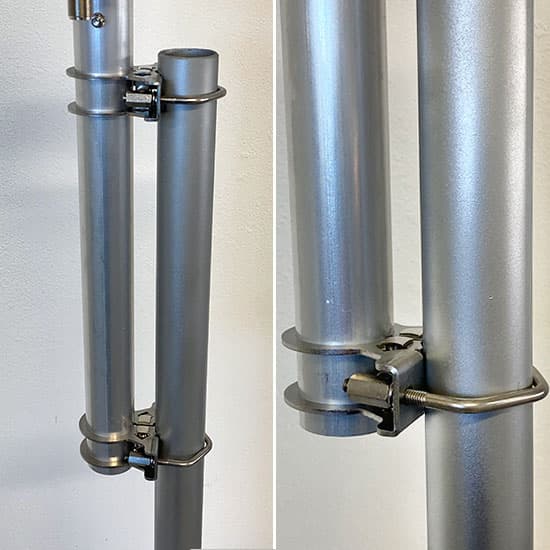

• uchwyty do masztu (cybanty) 2szt.
• dowód zakupu (paragon lub faktura VAT)

1 585.00 PLN

Grazioli Antenne

00007086

Grazioli G-MAX antena bazowa CB/10m 27-28.5MHz Włoska antena Grazioli G-MAX: zakres pracy 27-28.5MHz (CB, 10m, freeband) długość anteny dostrojonej na 27MHz = 10,85m 5/8 lambda GP + 1/4 lambda potężna cewka powietrzna 4 przeciwwagi 1/4 fali (4x 2,70m) promieniowanie dookólne maksymalna moc doprowadzona 5kW ciągła we wszystkich emisjach specjalne gniazdo antenowe SO-239 50 Ohm zwarta do masy dla prądu stałego świetne wykonanie mechaniczne (aluminium AW6063-T66) zaprojektowana i wykonana w 100% we Włoszech każda antena posiada swój nr seryjny 3 lata gwarancji producenta. Montaż anteny G-MAX: https://www.youtube.com/watch?v=N0whl6CoXqo Porównanie z FE10V: https://www.youtube.com/watch?v=kBtwUdm7tOw Roter-Baron aktywacja: https://www.youtube.com/watch?v=bdfvrw2ZbRc Wykres Smith'a dla Grazioli G-Max: Cewka powietrzna z wysokim parametrem Q Cewka odgrywa fundamentalną rolę w uzyskaniu odpowiedniej impedancji oraz efektywności. Jakość wykonania oraz wykorzystania materiałów decydują o wartości współczynnika jakości "Q". W uproszczeniu: im wyższa wartość Q tym mniejsze straty. Cewka w antenie G-Max została umieszczona pomiędzy dwoma sekcjami promieniującymi (nie na dole anteny jak w innych antenach). Antena jest zwarta do masy dla prądu stałego - ogranicza to istotnie ilość zakłóceń i szumy tła. Maksymalna moc doprowadzona ciągła anteny to aż 5kW - jakość użytych komponentów mówi sama za siebie. Średnica drutu cewki 6mm. Przeciwwagi 1/4 lambda Przeciwwaga anteny to zestaw 4 wytrzymałych przeciwwag. Długość każdej przeciwwagi to 2,7m. Pełnowymiarowe przeciwwagi wykonane są z dwóch elementów - średnica i grubość to odpowiednio 13×1.25mm and 10x1mm. Specjalne złącze antenowe SO-239 Złącze zastosowane w G-Max zostało zaprojektowane i wykonanie również przez Grazioli Antenne - dzięki czemu impedancja wynosi realne 50 omów i może być używane nawet do częstotliwości 500MHz. Celem było stworzenie złącza odpowiedniego do ciągłej pracy 5kW / 30 MHz. Korpus wykonany jest z mosiądzu, pin pokryty jest 24 karatowym złotem. Izolator PTFE (teflonowy). Maszt anteny i uchwyty Uchwyt masztowy wykonany jest ze stali nierdzewnej AISI304 o grubości 2.5mm. Montujemy go za pomocą dwóch specjalnych cybantów. Uwaga! Producent wyraźnie rekomenduje montaż odciągów. Uchwyty do odciągów są w zestawie z anteną. Instrukcja montażu anteny znajduje się pod adresem: https://www.grazioliantenne.com/download/IM005R0_Grazioli_G-Max_Manual.pdf Specyfikacja: typ antena: kolinearna GP 5/8 fali + 1/4 fali produkcja: Włochy długość: 10,85m (dla 27MHz) zakres pracy: dostrajana w zakresie 27-28.5MHz szerokość pasma pracy z SWR poniżej 2:1 - >1.3MHz @ 27MHz maksymalna moc doprowadzona: 5000W ciągła (wszystkie emisje) zwarta do masy dla prądu stałego: tak impedancja: 50 ohm SWR / rezonans: <1.2 zysk: 3.5dBd / 5.65dBi liczba przeciwwag: 4 długość przeciwwagi: 270cm promieniowanie: dookólne polaryzacja: wertykalna (pionowa) złącze antenowe: SO-239 UHF PTFE materiały: aluminium, włókno szklane, mosiądz, PTFE odporność na wiatr: do 130km/h (przy zastosowaniu odciągów, antena nieoblodzona) wymagana średnica montażowa masztu: fi 40-54mm waga: ok. 6,8kg Zawartość przesyłki ze sklepu Konektor: antena HF Grazioli G-Max uchwyty do masztu (cybanty) 2szt. dowód zakupu (paragon lub faktura VAT)
