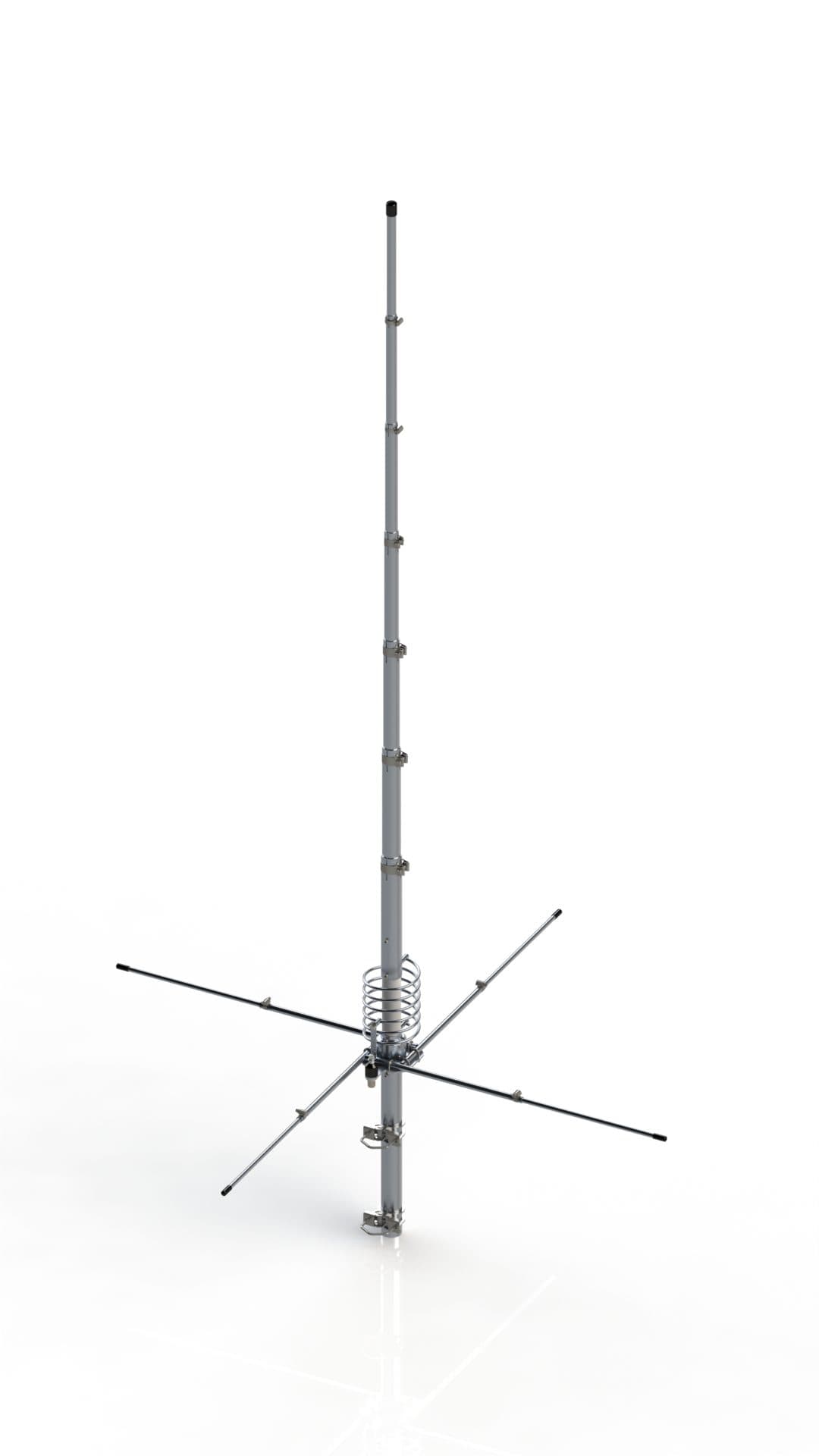

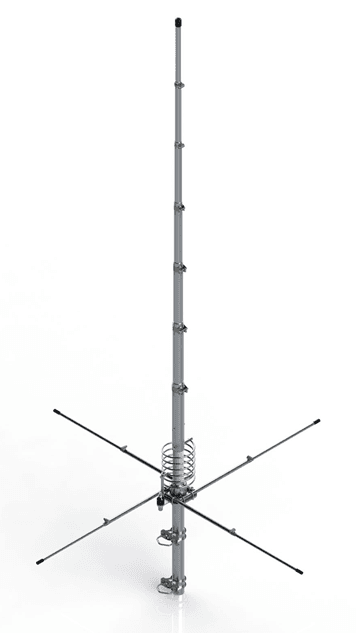

GRAZIOLI FE10V antena bazowa CB 763cm 5/8 fali z przeciwwagami 1/4 fali (26-30MHz)

Grazioli FE10V
antena bazowa 5/8 lambda HF 26-30MHz

Włoska antena Grazioli FE10V:

• zakres pracy 26-30MHz (CB, 10m, freeband)
• 5/8 lambda GP
• 4 przeciwwagi 1/4 fali (2,70m)

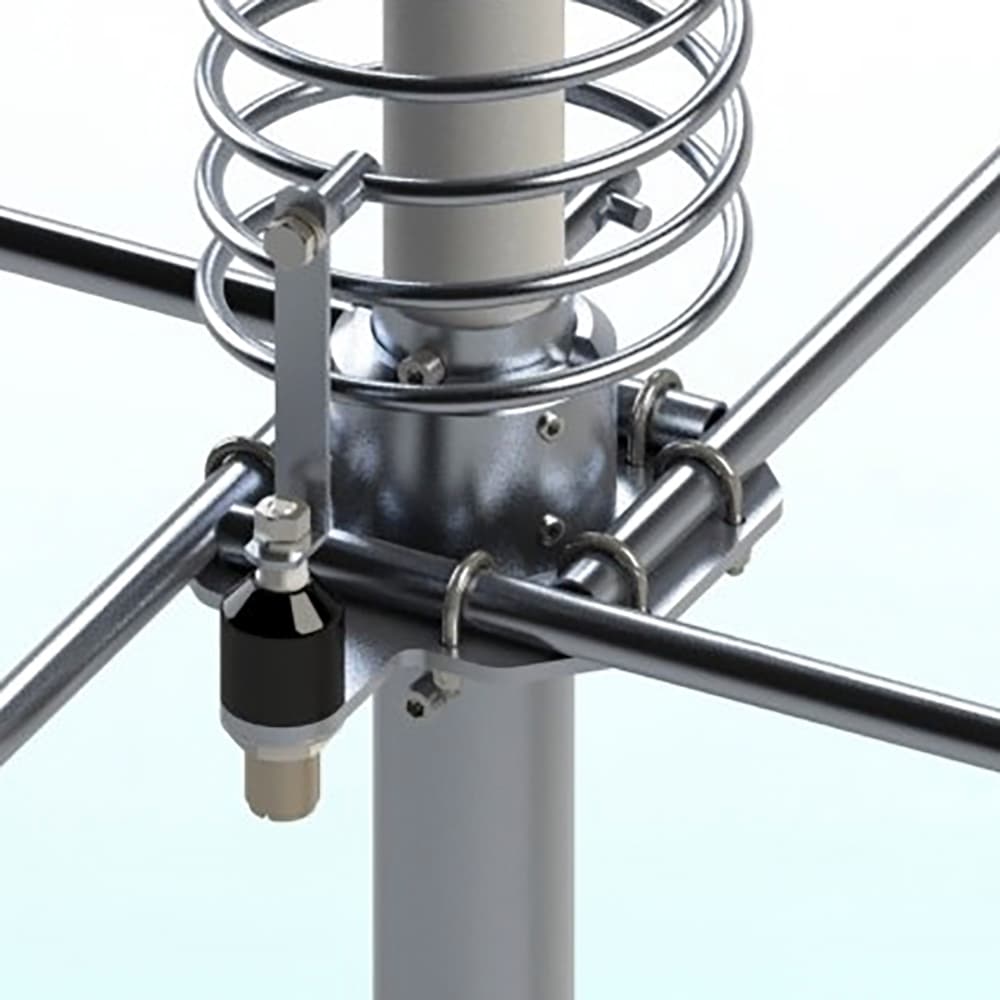

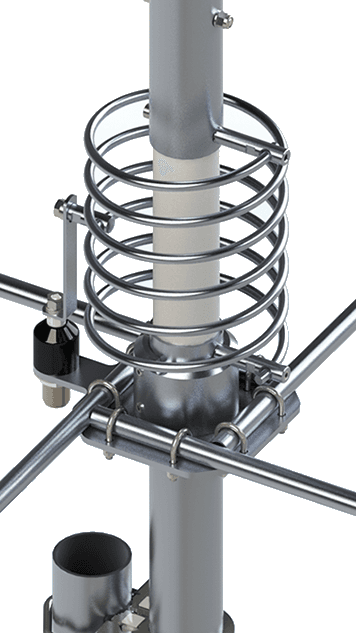

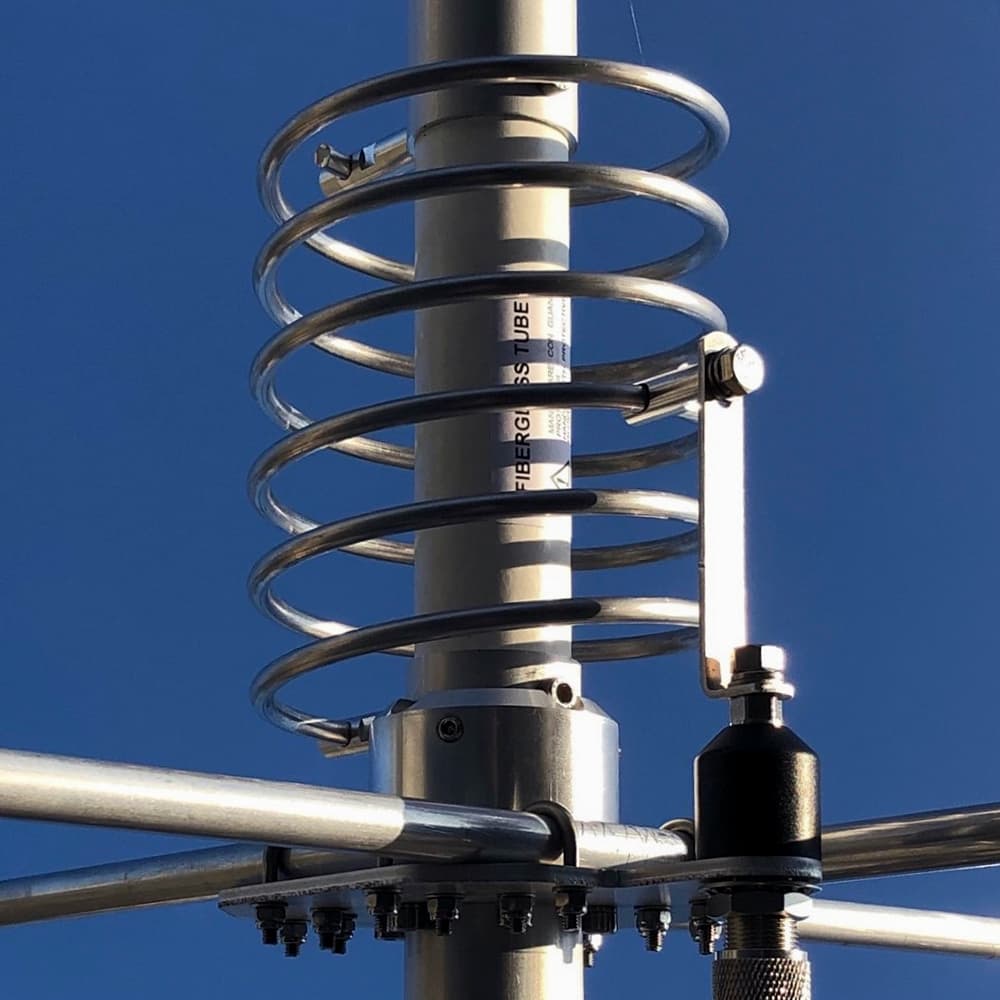

• potężna cewka powietrzna (Q=2500 przy 28MHz)
• maksymalna moc doprowadzona 5kW ciągła
• specjalne gniazdo antenowe SO-239 50 Ohm
• świetne wykonanie mechaniczne
• zaprojektowana i wykonana w 100% we Włoszech
• każda antena posiada swój nr seryjny
• 3 lata gwarancji producenta.

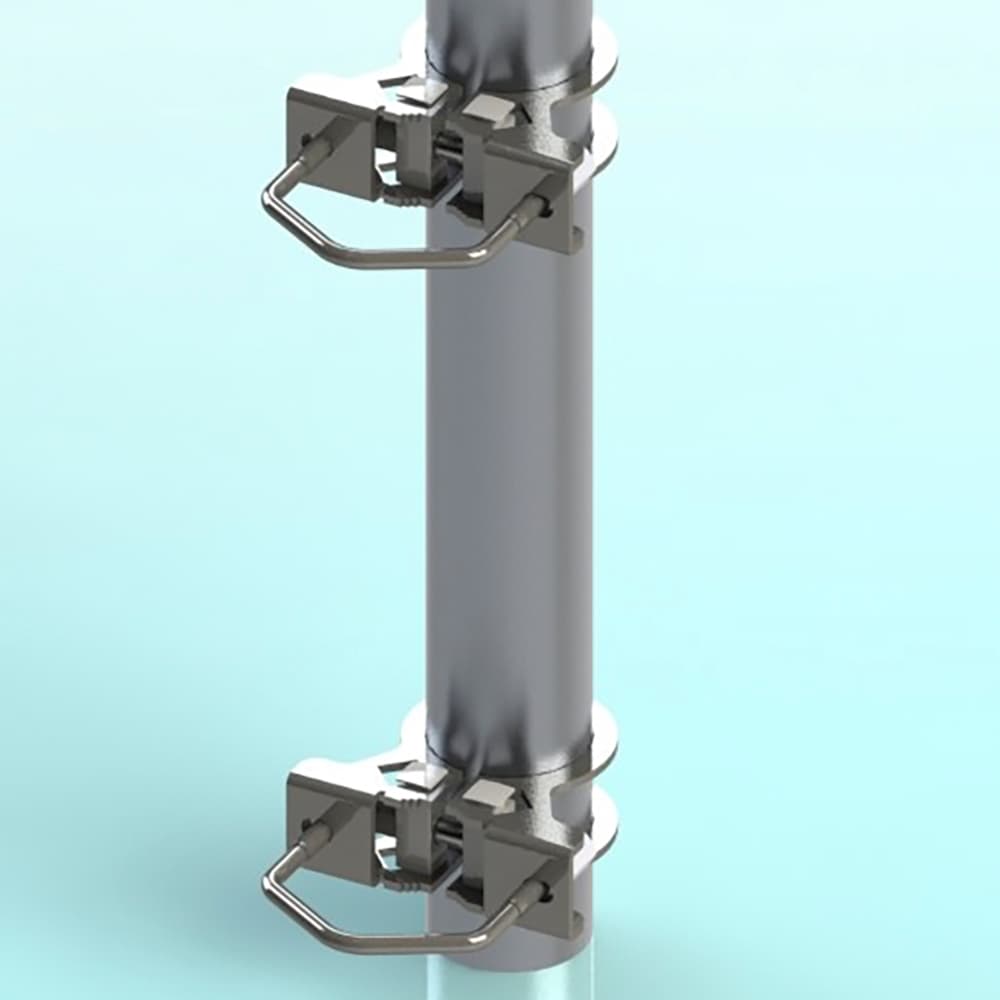

Maszt anteny i uchwyty

Specyfikacja

• produkcja: Włochy
• długość: 763cm (dla 26MHz)
• zakres pracy: dostrajana w zakresie 26-30MHz
• szerokość pasma pracy z SWR poniżej 2:1 - 1.4MHz 26Mhz / 1.6 30MHz
• maksymalna moc doprowadzona: 5000W ciągła (wszystkie emisje)
• impedancja: 50 ohm
• SWR / rezonans: <1.2
• zysk: 1.5dBd / 3.65dBi
• długość fali: 5/8 fali
• liczba przeciwwag: 4
• długość przeciwwagi: 2,70m
• promieniowanie: dookólne
• polaryzacja: wertykalna (pionowa)

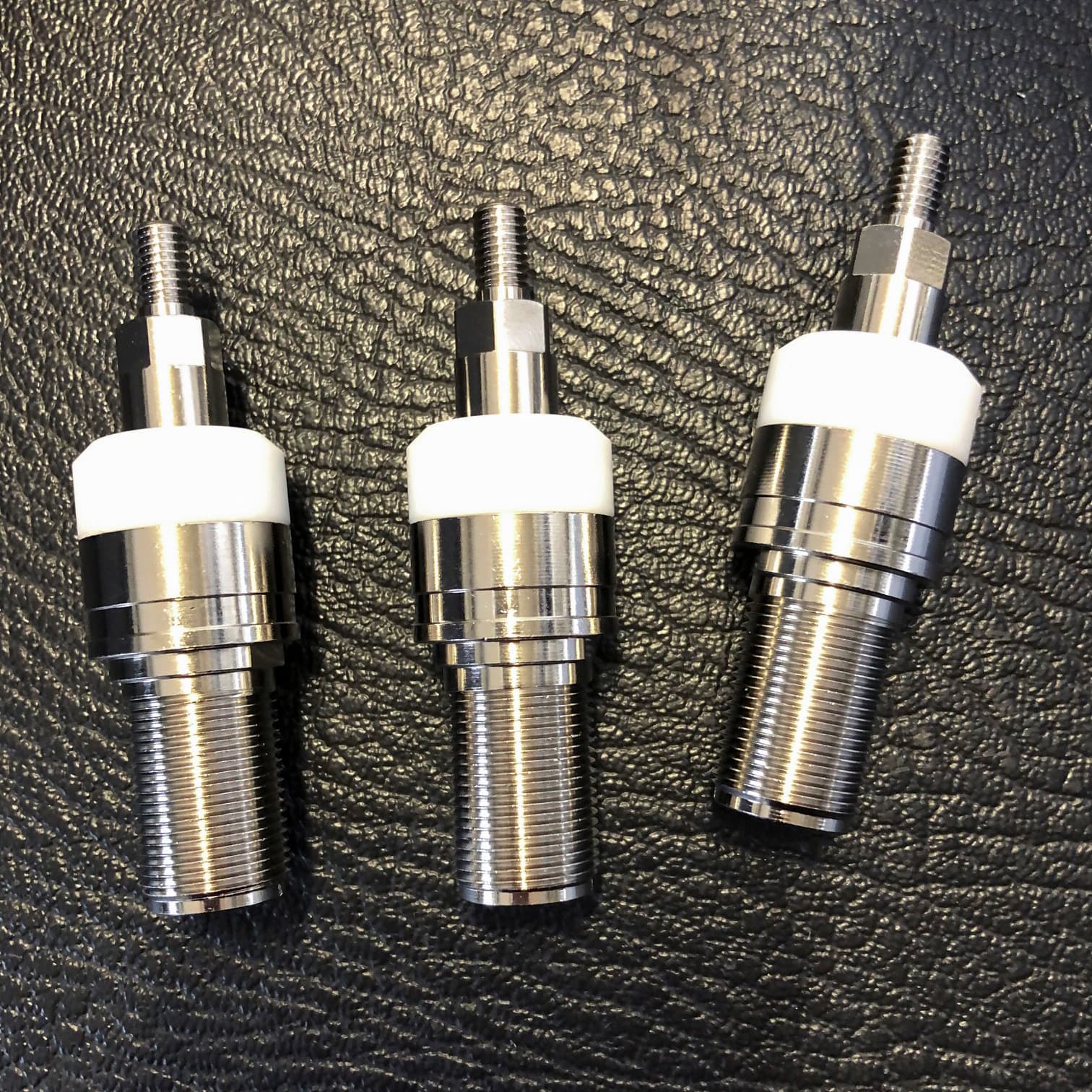

• złącze antenowe: SO-239 UHF PTFE
• materiały: aluminium, włókno szklane, mosiądz, PTFE
• wymagana średnica montażowa masztu: fi 40-54mm
• waga: 6kg

Zawartość przesyłki ze sklepu Konektor:

• antena HF Grazioli FE10V
• uchwyty do masztu (cybanty) 2szt.
• dowód zakupu (paragon lub faktura VAT)

1 285.01 PLN

Grazioli Antenne

00005938

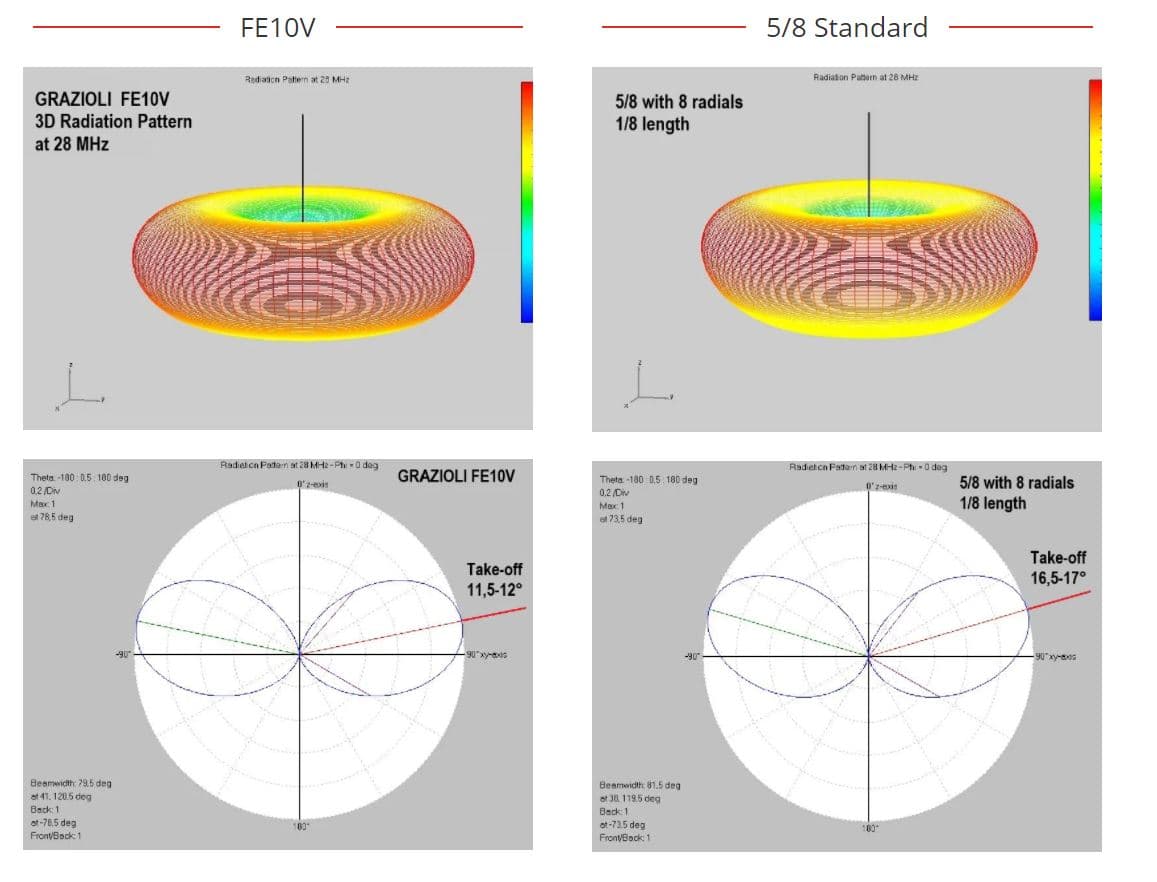

Grazioli FE10V antena bazowa 5/8 lambda HF 26-30MHz Włoska antena Grazioli FE10V: zakres pracy 26-30MHz (CB, 10m, freeband) 5/8 lambda GP 4 przeciwwagi 1/4 fali (2,70m) potężna cewka powietrzna (Q=2500 przy 28MHz) maksymalna moc doprowadzona 5kW ciągła specjalne gniazdo antenowe SO-239 50 Ohm świetne wykonanie mechaniczne zaprojektowana i wykonana w 100% we Włoszech każda antena posiada swój nr seryjny 3 lata gwarancji producenta. W naszej skromnej ocenie jest to godny następca kultowej anteny Sigma Mantova Turbo . Filmy na YouTube: https://youtu.be/cUNhZBkjMU8 https://youtu.be/ZZ-1sjZ6Zqg https://youtu.be/1y10sT9Qqwc Rezonujące ćwierćfalowe przeciwwagi (4x 270cm) Pełnowymiarowe, ćwierćfalowe przeciwwagi są często używane w wielu konstrukcjach antenowych (od anten HF do UHF). Średnica zewnętrzna przeciwwagi 13mm. Grubość ściany przeciwwagi 1.2mm. Przeciwwagi 1/4 fali zmieniają kąt promieniowania z korzyścią dla dalekich łączności. Podstawa przeciwwag - grubość aż 4mm. Porównanie FE10V z popularnymi konstrukcjami 5/8 fali innych producentów Cewka z wysokim parametrem Q Cewka odgrywa fundamentalną rolę w uzyskaniu odpowiedniej impedancji oraz efektywności. Jakość wykonania oraz wykorzystania materiałów decydują o wartości współczynnika jakości "Q". W uproszczeniu: im wyższa wartość Q tym mniejsze straty. Grazioli FE 10 V wykorzystuje cewkę typu powietrznego uzyskującą parametr "Q" na poziomie ok. 2500 przy częstotliwości 28MHz - podczas, gdy konkurencyjne anteny nie uzyskują Q=1500. Q=2500 oznacza maksymalne osiągi i niskie straty - szczególnie istotne przy nadawaniu z dużą mocą. Antena FE10V jest zwarta do masy dla prądu stałego - ogranicza to istotnie ilość zakłóceń i szumy tła. Maksymalna moc doprowadzona ciągła anteny to aż 5kW - jakość użytych komponentów mówi sama za siebie. Średnica izolatora z włókna szklanego 37mm. Grubość ściany 4mm. Średnica drutu cewki 6mm. Specjalne złącze antenowe Złącze zastosowane w FE10V zostało zaprojektowane i wykonanie również przez Grazioli Antenne - dzięki czemu impedancja wynosi realne 50 omów i może być używane nawet do częstotliwości 500MHz. Celem było stworzenie złącza odpowiedniego do ciągłej pracy 5kW / 30 MHz. Korpus wykonany jest z mosiądzu, pin pokryty jest 24 karatowym złotem. Izolator PTFE (teflonowy). Maszt anteny i uchwyty Uchwyt masztowy wykonany jest ze stali nierdzewnej AISI304 o grubości 2.5mm. Montujemy go za pomocą dwóch specjalnych cybantów. Bardzo sztywny maszt - dolna średnica masztu 42mm, ścianka 2mm. Ostatni element 19mm, ścianka 1.2mm. Zapewnia to stabilną pracę nawet przy mocnym wietrze. Specyfikacja produkcja: Włochy długość: 763cm (dla 26MHz) zakres pracy: dostrajana w zakresie 26-30MHz szerokość pasma pracy z SWR poniżej 2:1 - 1.4MHz 26Mhz / 1.6 30MHz maksymalna moc doprowadzona: 5000W ciągła (wszystkie emisje) impedancja: 50 ohm SWR / rezonans: <1.2 zysk: 1.5dBd / 3.65dBi długość fali: 5/8 fali liczba przeciwwag: 4 długość przeciwwagi: 2,70m promieniowanie: dookólne polaryzacja: wertykalna (pionowa) złącze antenowe: SO-239 UHF PTFE materiały: aluminium, włókno szklane, mosiądz, PTFE wymagana średnica montażowa masztu: fi 40-54mm waga: 6kg Zawartość przesyłki ze sklepu Konektor: antena HF Grazioli FE10V uchwyty do masztu (cybanty) 2szt. dowód zakupu (paragon lub faktura VAT)
