GRAZIOLI HW10V antena bazowa CB 595cm 1/2 fali bez przeciwwag (26-30MHz)

Grazioli HW10V
antena bazowa 1/2 lambda HF 26-30MHz

Włoska antena Grazioli HW10V:

• zakres pracy 26-30MHz (CB, 10m, freeband)
• 1/2 lambda GP
• brak przeciwwag

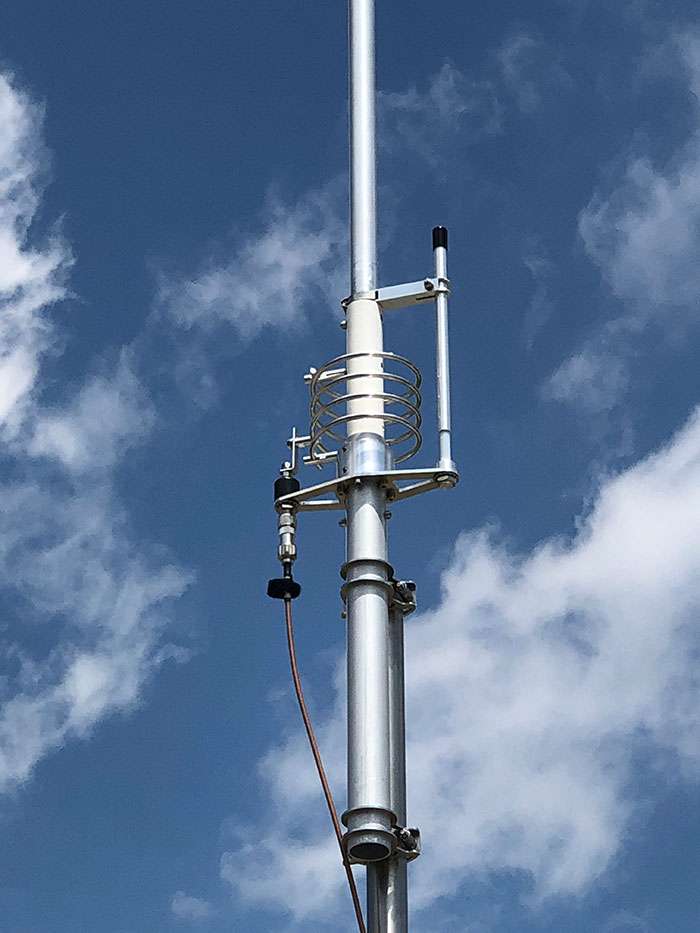

• potężna cewka powietrzna
• maksymalna moc doprowadzona 3kW ciągła we wszystkich emisjach

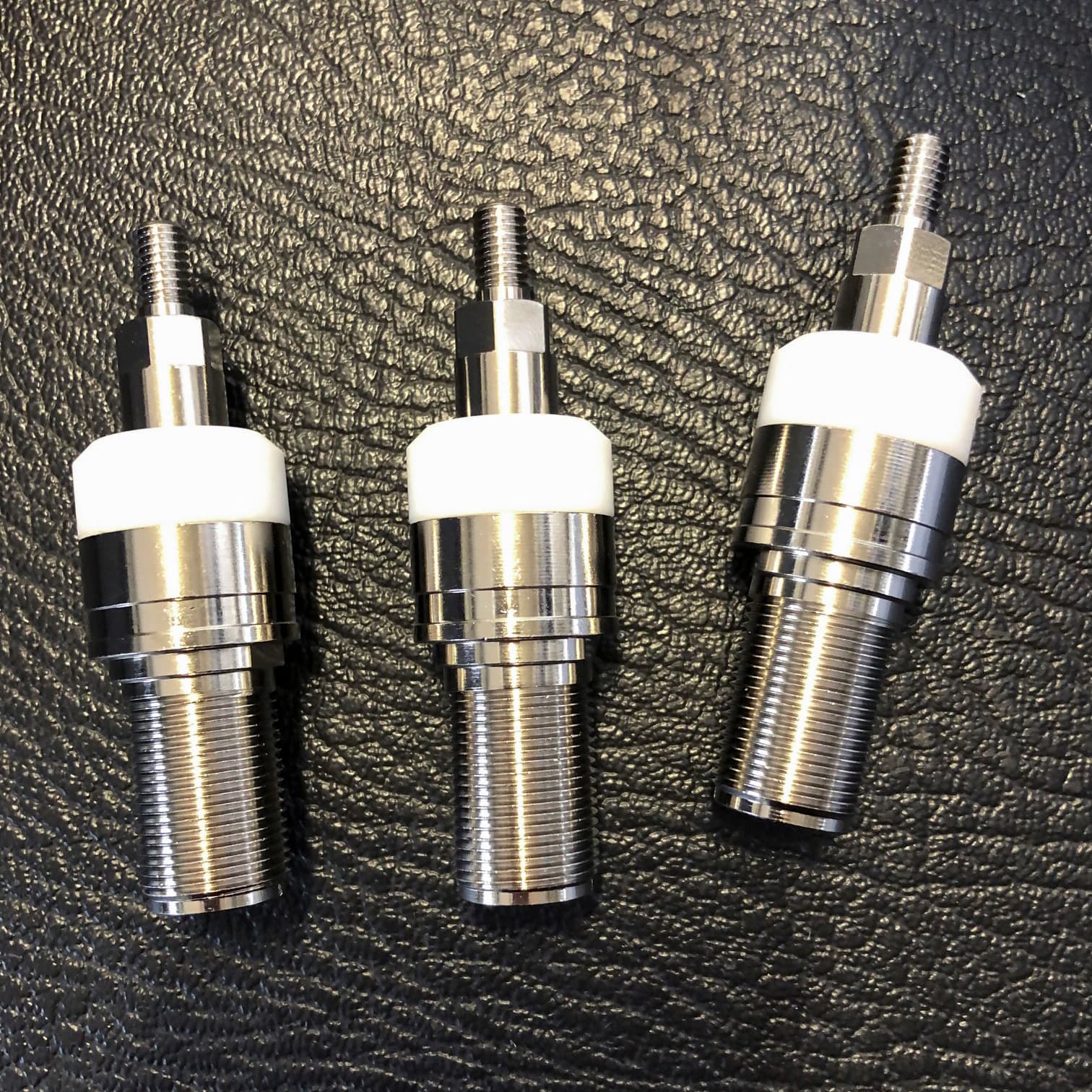

• specjalne gniazdo antenowe SO-239 50 Ohm
• zwarta do masy dla prądu stałego
• świetne wykonanie mechaniczne (aluminium AW6063-T66)
• zaprojektowana i wykonana w 100% we Włoszech
• każda antena posiada swój nr seryjny
• 3 lata gwarancji producenta.

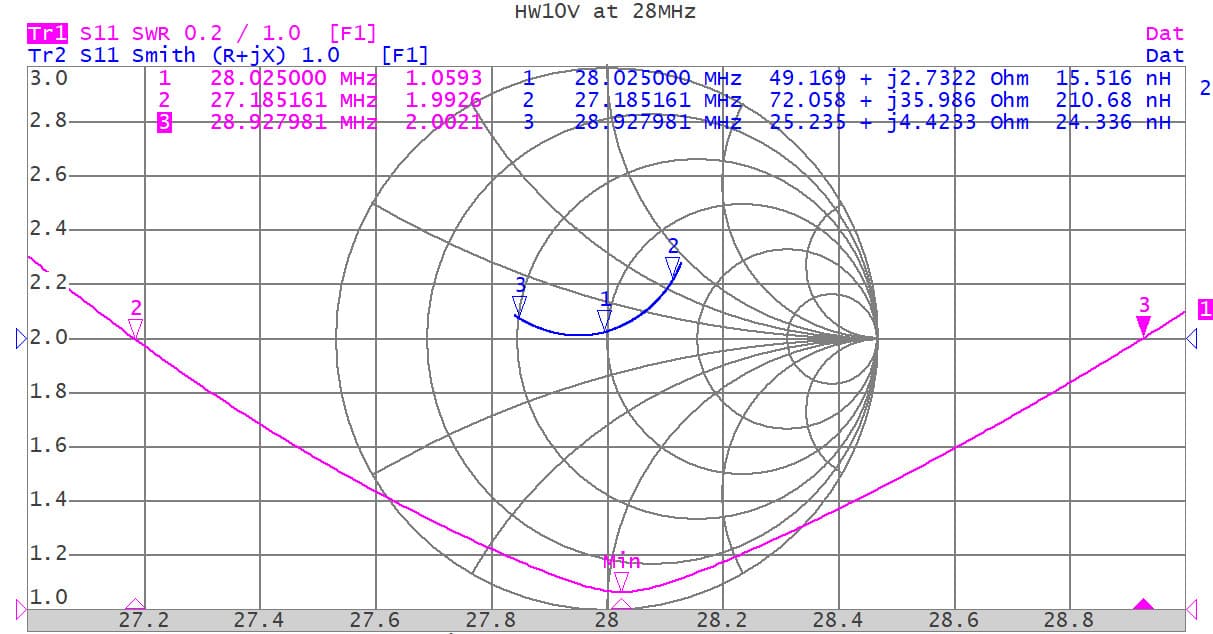

Wykres Smith'a dla Grazioli HW10V

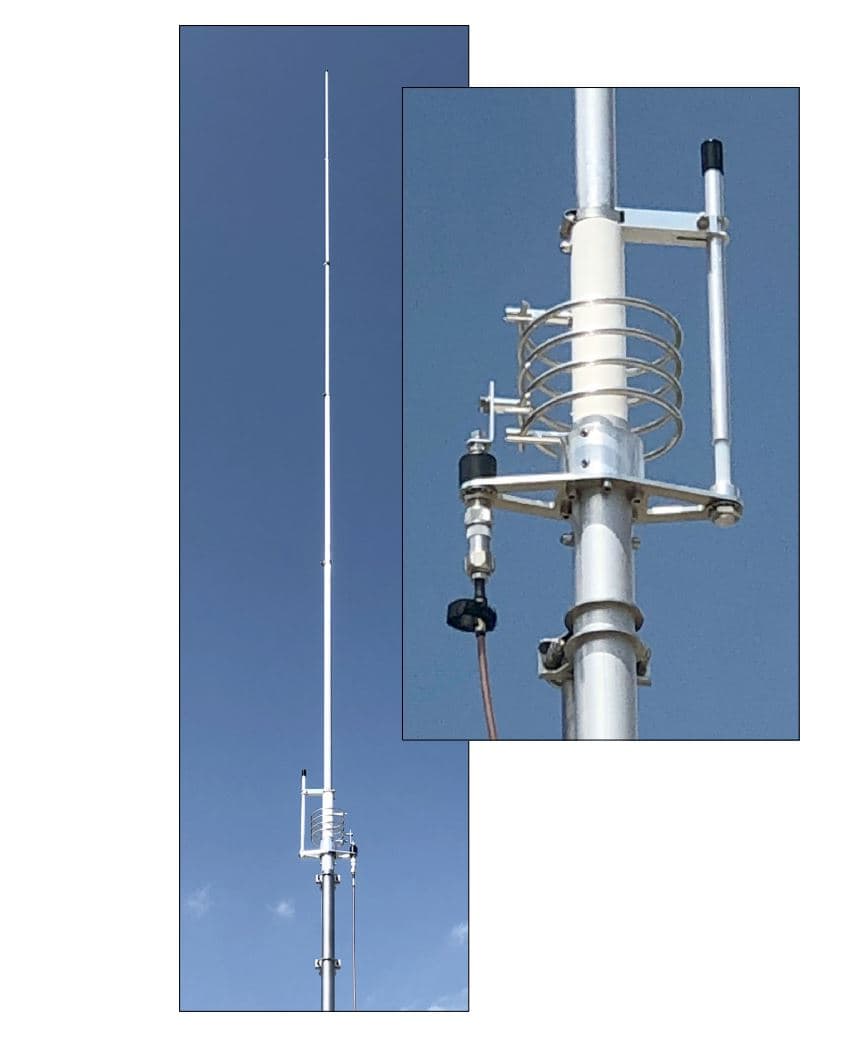

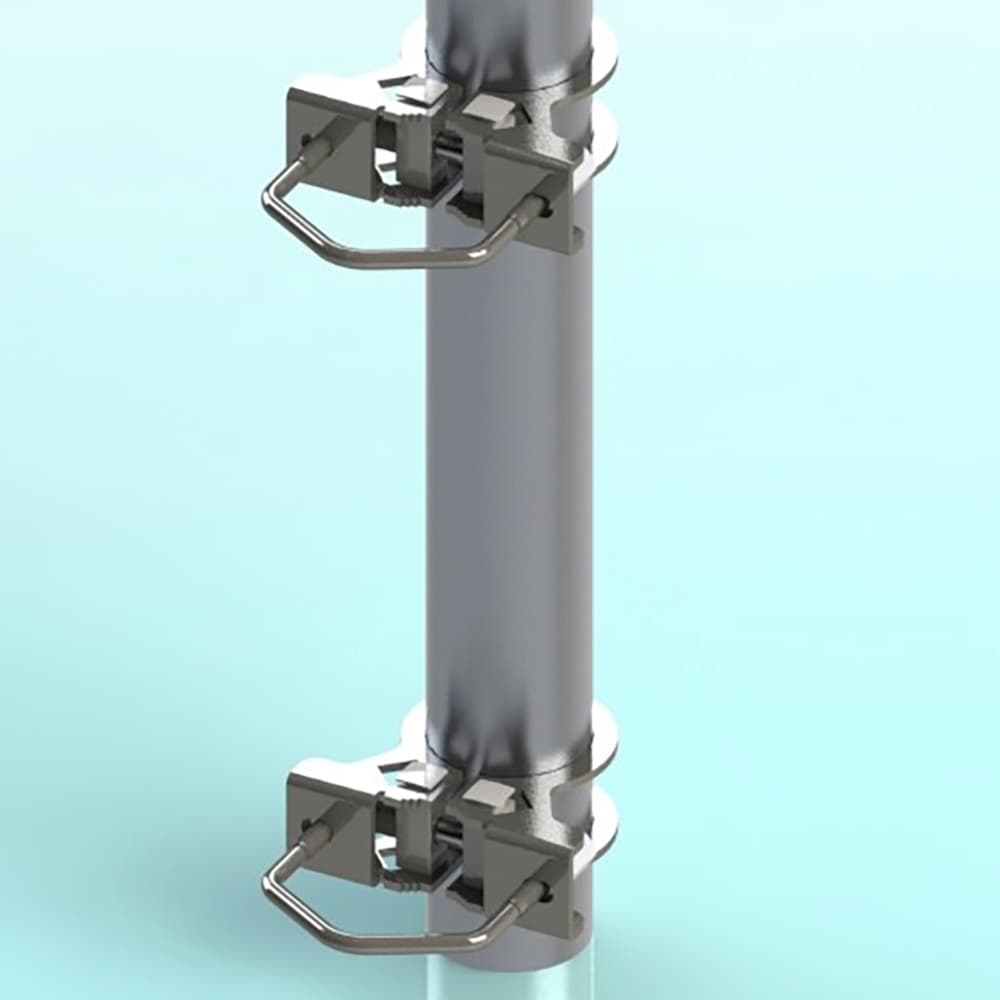

Maszt anteny i uchwyty

Specyfikacja:

• typ antena: 1/2 lambda end fed
• produkcja: Włochy
• długość: 595cm (dla 26MHz)
• zakres pracy: dostrajana w zakresie 26-30MHz
• szerokość pasma pracy z SWR poniżej 2:1 - >1.7MHz @ 28MHz
• maksymalna moc doprowadzona: 3000W ciągła (wszystkie emisje)
• impedancja: 50 ohm
• SWR / rezonans: <1.1
• zysk: 0dBd / 2.15dBi
• liczba przeciwwag: nie posiada
• promieniowanie: dookólne
• polaryzacja: wertykalna (pionowa)

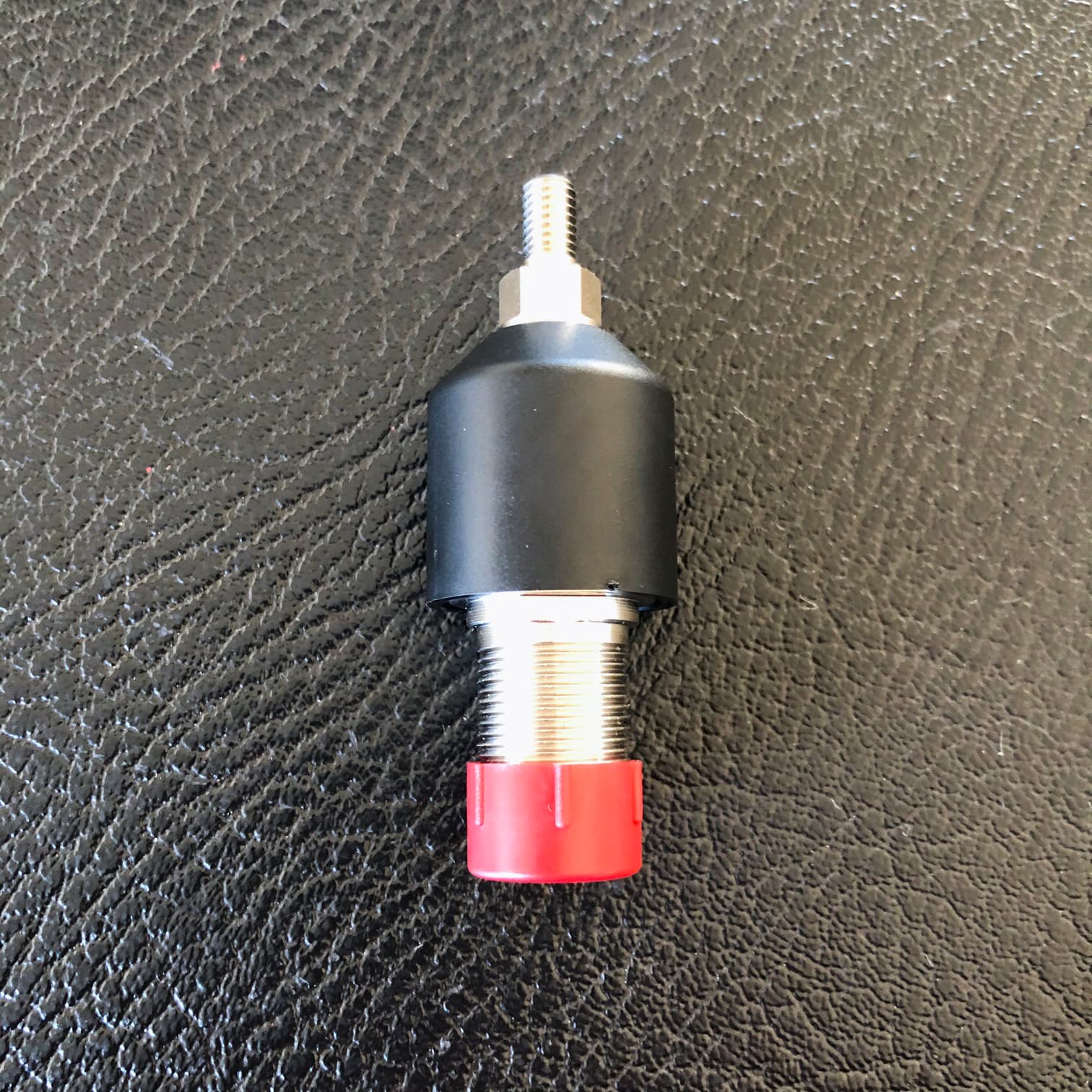

• złącze antenowe: SO-239 UHF PTFE
• materiały: aluminium, włókno szklane, mosiądz, PTFE
• wymagana średnica montażowa masztu: fi 40-54mm
• waga: ok. 3,1kg

Zawartość przesyłki ze sklepu Konektor:

• antena HF Grazioli HW10V 1/2 lambda
• uchwyty do masztu (cybanty) 2szt.
• dowód zakupu (paragon lub faktura VAT)

1 100.00 PLN

Grazioli Antenne

00006208

Grazioli HW10V antena bazowa 1/2 lambda HF 26-30MHz Włoska antena Grazioli HW10V: zakres pracy 26-30MHz (CB, 10m, freeband) 1/2 lambda GP brak przeciwwag potężna cewka powietrzna maksymalna moc doprowadzona 3kW ciągła we wszystkich emisjach specjalne gniazdo antenowe SO-239 50 Ohm zwarta do masy dla prądu stałego świetne wykonanie mechaniczne (aluminium AW6063-T66) zaprojektowana i wykonana w 100% we Włoszech każda antena posiada swój nr seryjny 3 lata gwarancji producenta. Innymi słowy - wyczynowa antena CB dla miłośników półfalowych konstrukcji. Wykres Smith'a dla Grazioli HW10V Cewka powietrzna z wysokim parametrem Q Cewka odgrywa fundamentalną rolę w uzyskaniu odpowiedniej impedancji oraz efektywności. Jakość wykonania oraz wykorzystania materiałów decydują o wartości współczynnika jakości "Q". W uproszczeniu: im wyższa wartość Q tym mniejsze straty. Antena HW10V jest zwarta do masy dla prądu stałego - ogranicza to istotnie ilość zakłóceń i szumy tła. Maksymalna moc doprowadzona ciągła anteny to aż 3kW - jakość użytych komponentów mówi sama za siebie. Średnica drutu cewki 6mm. Specjalne złącze antenowe SO-239 Złącze zastosowane w HW10V zostało zaprojektowane i wykonanie również przez Grazioli Antenne - dzięki czemu impedancja wynosi realne 50 omów i może być używane nawet do częstotliwości 500MHz. Celem było stworzenie złącza odpowiedniego do ciągłej pracy 3kW / 30 MHz. Korpus wykonany jest z mosiądzu, pin pokryty jest 24 karatowym złotem. Izolator PTFE (teflonowy). Maszt anteny i uchwyty Uchwyt masztowy wykonany jest ze stali nierdzewnej AISI304 o grubości 2.5mm. Montujemy go za pomocą dwóch specjalnych cybantów. Maszt anteny Podstawa D.42 × 2 Pierwszy segment D.29×1.5 Drugi segment D.25.5 × 1.5 Trzeci segment D.22 × 1.25 Czwarty segment D.19 ×1.25 Piąty segment D.16 ×1,25 Bardzo sztywny maszt - dolna średnica masztu 42mm, ścianka 2mm. Ostatni element 16mm, ścianka 1.25mm. Zapewnia to stabilną pracę nawet przy mocnym wietrze. Specyfikacja: typ antena: 1/2 lambda end fed produkcja: Włochy długość: 595cm (dla 26MHz) zakres pracy: dostrajana w zakresie 26-30MHz szerokość pasma pracy z SWR poniżej 2:1 - >1.7MHz @ 28MHz maksymalna moc doprowadzona: 3000W ciągła (wszystkie emisje) impedancja: 50 ohm SWR / rezonans: <1.1 zysk: 0dBd / 2.15dBi liczba przeciwwag: nie posiada promieniowanie: dookólne polaryzacja: wertykalna (pionowa) złącze antenowe: SO-239 UHF PTFE materiały: aluminium, włókno szklane, mosiądz, PTFE wymagana średnica montażowa masztu: fi 40-54mm waga: ok. 3,1kg Zawartość przesyłki ze sklepu Konektor: antena HF Grazioli HW10V 1/2 lambda uchwyty do masztu (cybanty) 2szt. dowód zakupu (paragon lub faktura VAT)
