CG Antenna BL-49 balun UNUN 49:1 zakres 1.8-30MHz / 600W (PEP) transformator antenowy do anten typu END-FED

CG Antenna BL-49 - balun 1:49 do budowy anteny typu end fed.

Mocniejsza wersja 600W (nie Lite 200W).

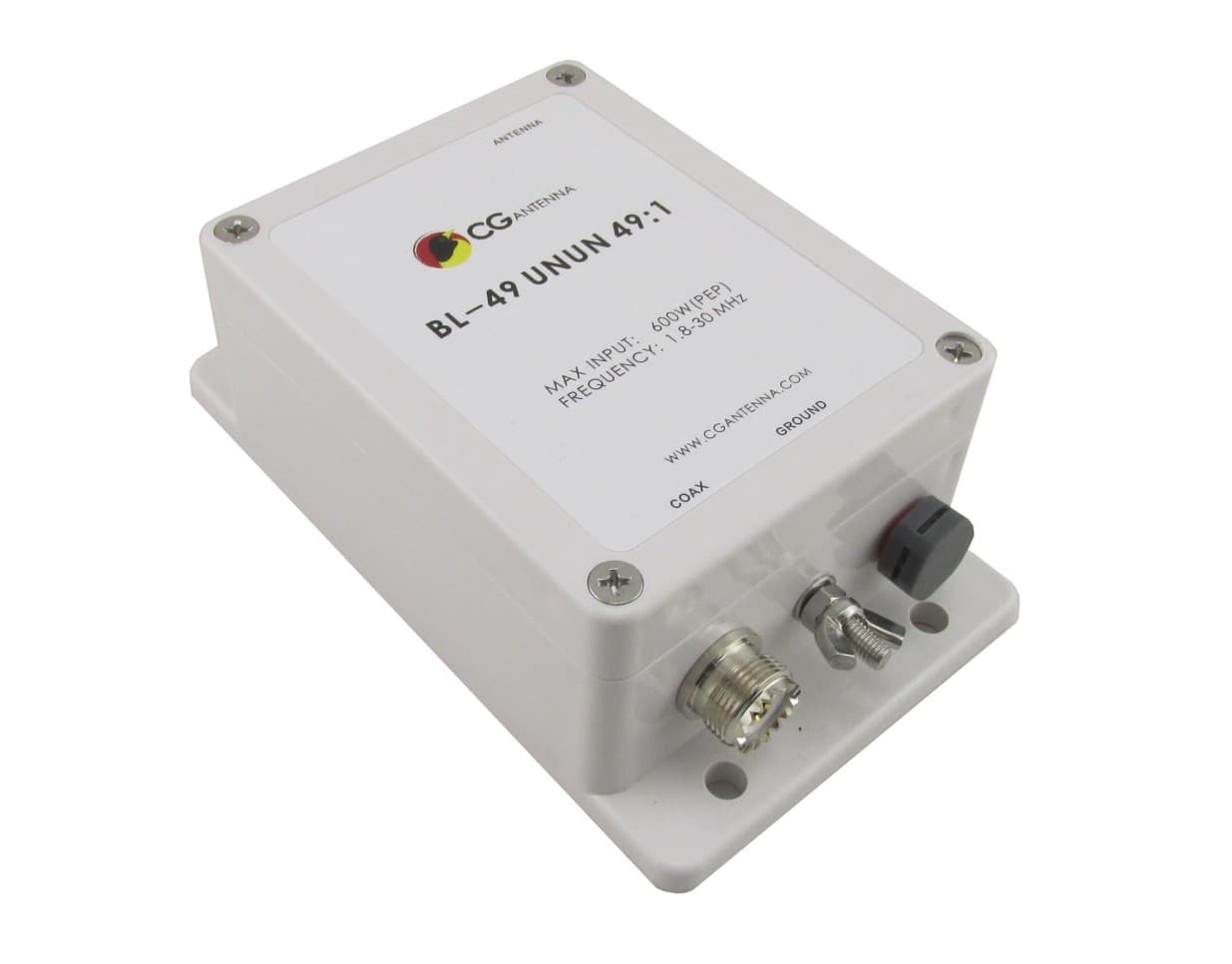

Transformator antenowy wykonany w solidnej wodoodpornej obudowie, nawinięty na rdzeniu toroidalnym.

Realne obciążenie baluna to 600W PEP dla SSB, 240W DIGI.

Zakres pracy HF 1.8-30MHz (pasma 160-10m).

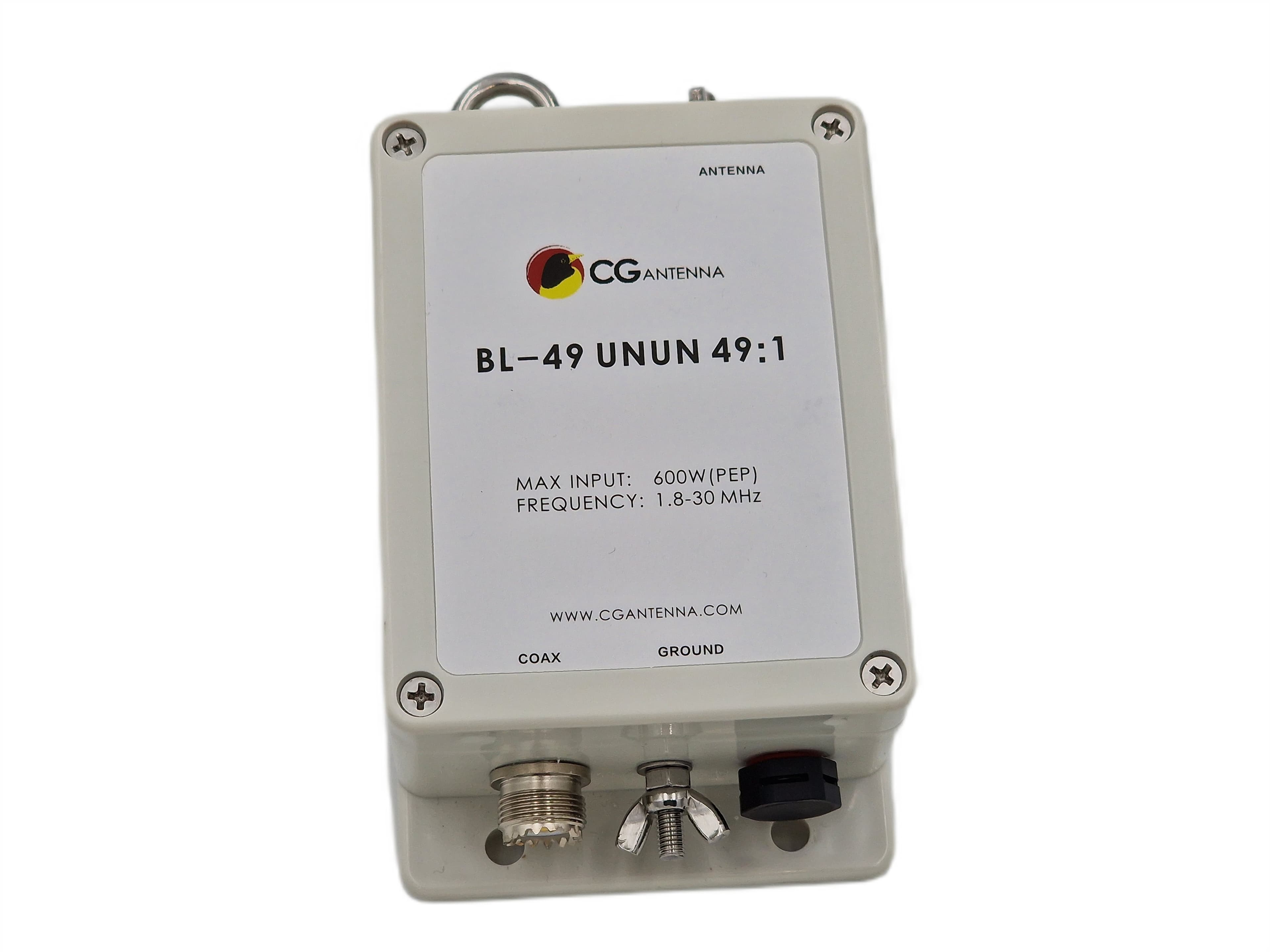

W transformatorze zastosowano gniazdo antenowe SO-239.

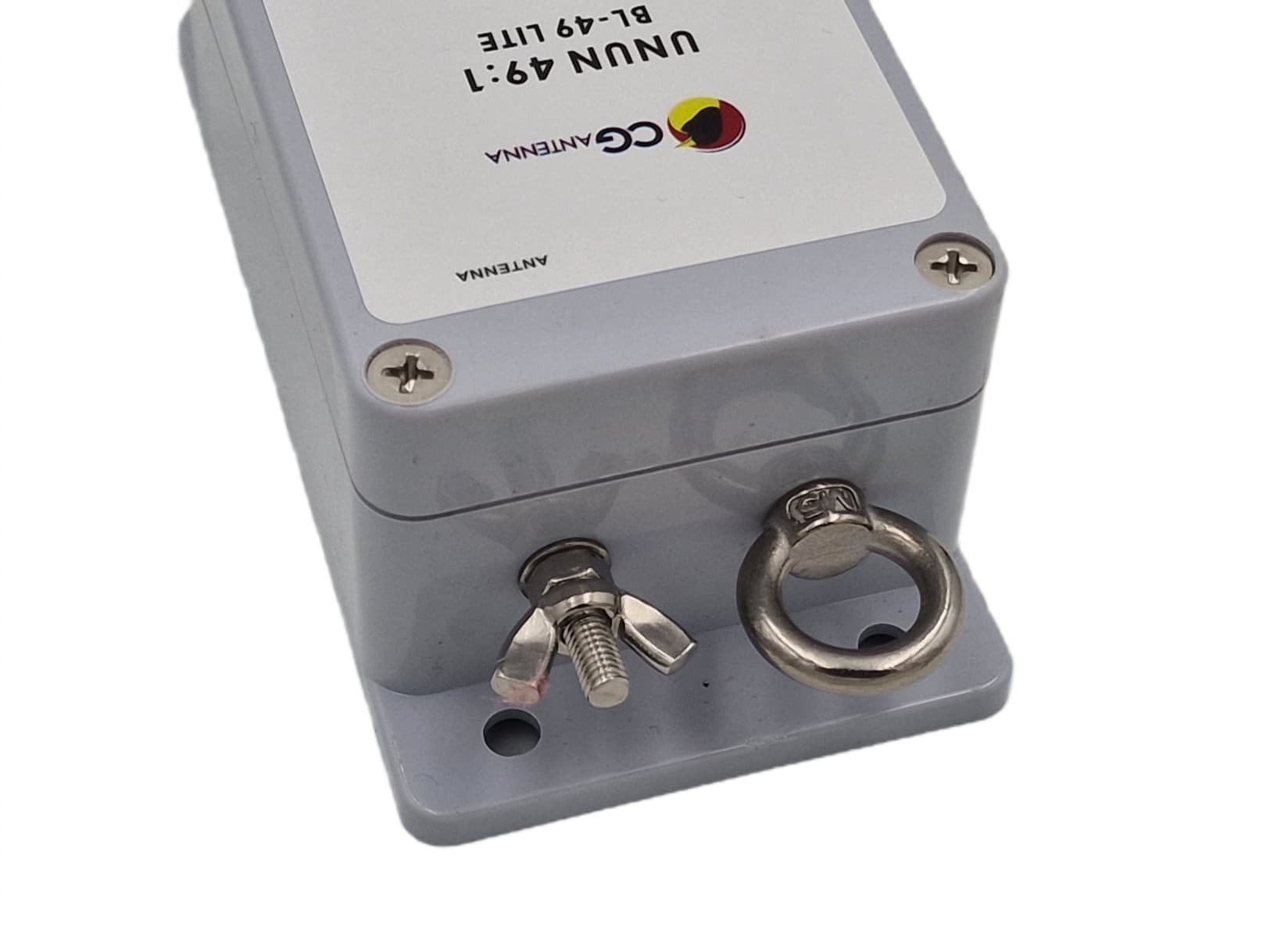

Balun posiada także zacisk śrubowy z nakrętką motylkową.

Do zacisku podłączamy ramię anteny.




Kilka słów dla konstruktorów anten KF

CG Antenna BL-49 UNUN (balun 49:1) to zewnętrzny transformator zasilający antenę KF. Wysokie przełożenie jest szczególnie odpowiednie do budowy anteny typu End Fed Half Wave (EFHW).

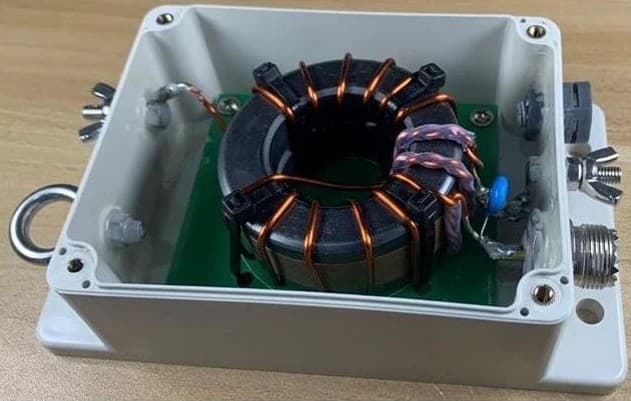

Balun wykonany jest z grubego przewodu i dużego toroidalnego rdzenia ferrytowego, co pozwala mu obsługiwać moc do 600 W PEP w całym zakresie od 1,8 do 30 MHz.

Anteny typu EFHW (End-fed half-wave) cieszą się dużą popularnością, ponieważ łatwo je zawiesić w miejscach o ograniczonej przestrzeni, a jednocześnie oferują pracę wielopasmową z tunerem wbudowanym w transceiver lub zewnętrznym szerokopasmowym tunerem.

W wielu przypadkach zastosowanie BL-49 z odpowiednią długością przewodu dla pojedynczego pasma pozwala uzyskać niskie lub akceptowalne SWR na wielu pasmach amatorskich.

Charakterystyka promieniowania anteny EFHW jest podobna do dipola, a UNUN 49:1 umożliwia dopasowanie różnych konfiguracji anteny zasilanej z końca.

Przewód można rozwiesić równolegle do ziemi, w formie odwróconego V, odwróconej litery L, lub skośnie jako antenę typu sloper, przy czym punkt zasilania BL-49 może znajdować się od kilku metrów nad ziemią aż po zawieszenie wysoko na podporze.

Zachęca się do eksperymentów z tą bardzo elastyczną i tolerancyjną metodą zasilania, ponieważ to właśnie położenie przewodu względem ziemi lub elementów metalowych ma największy wpływ na sprawność i charakterystykę promieniowania anteny EFHW.

W literaturze i na forach można znaleźć sprawdzone długości przewodów, np. ok. 18,3–21,3 m (zamiast 60–70 stóp) dla pasm 80–10 m.

Specyfikacja:

• zakres częstotliwości 1.8-30MHz
• maksymalna moc doprowadzona: 600W SSB, 450W CW, 240W DIGI
• złącze antenowe: SO-239 (PL)
• waga: ok. 450g
• produkcja: Chiny

Zawartość przesyłki ze sklepu Konektor:

• CG Antenna BL-49 600W balun 1:49 transformator antenowy

• dowód zakupu (paragon lub faktura VAT)

350.00 PLN
