Triplexer AVAIR AV-38D 1.6-160/350-550/850-1300MHz (triplekser np. do Icom IC-9700)

AVAIR AV-38D
triplexer antenowy 1.6-160MHz / 350-550MHz / 850-1300MHz

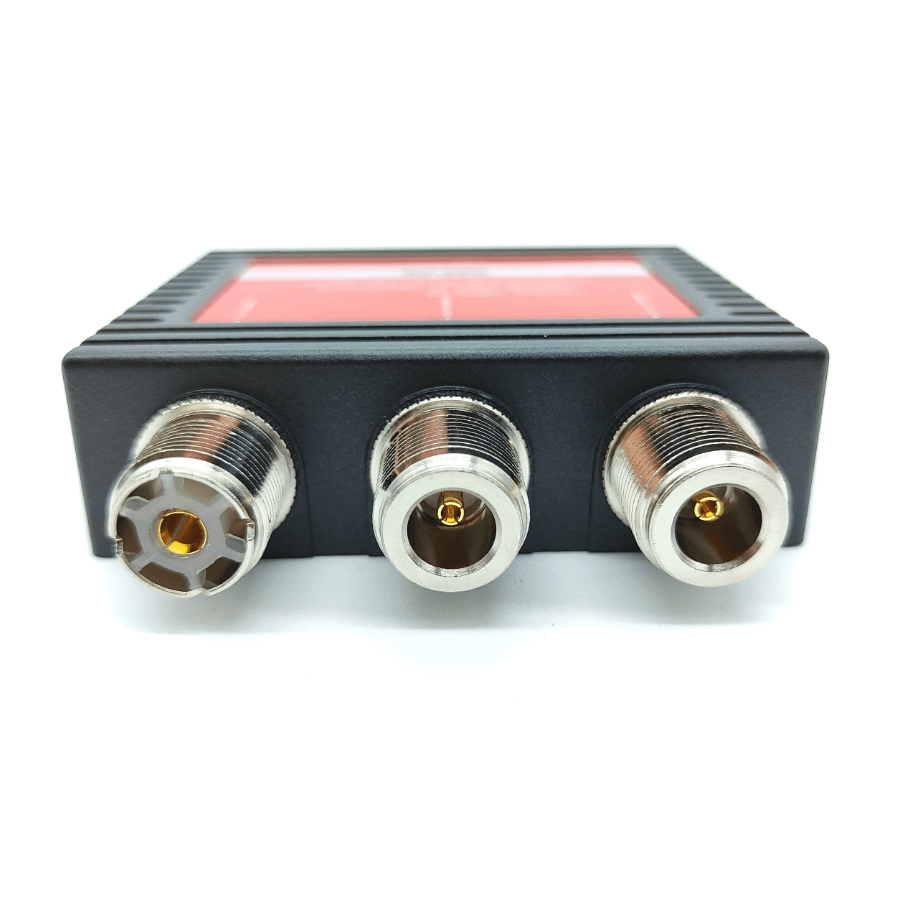

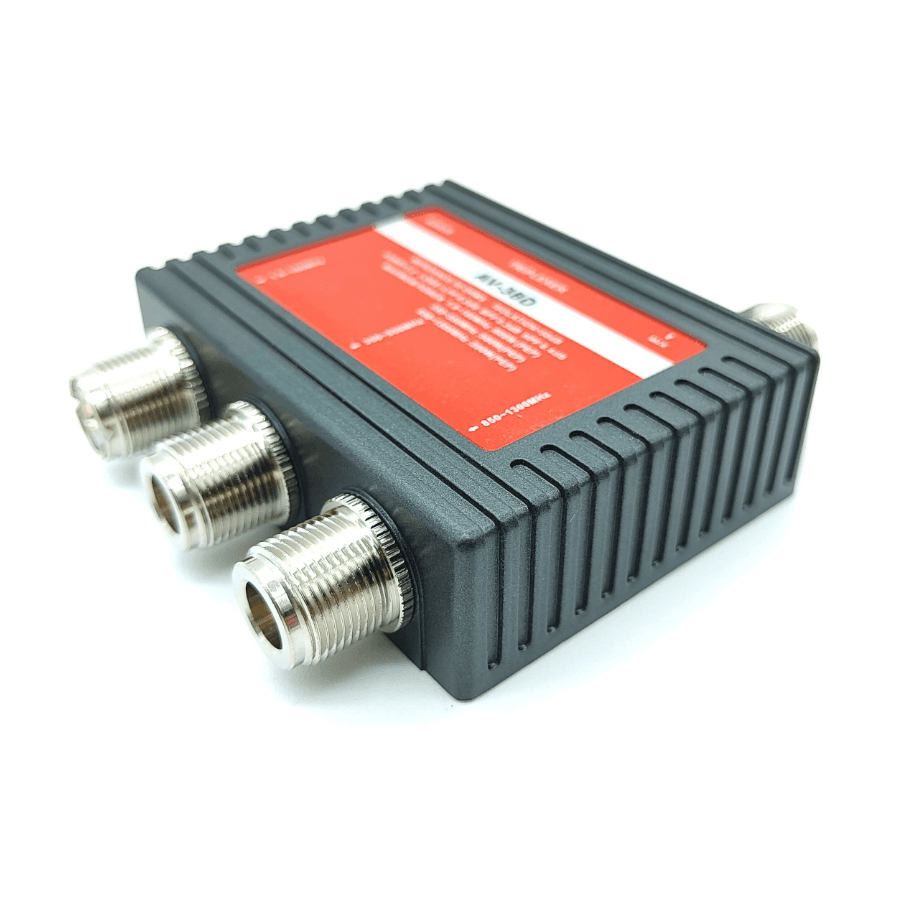

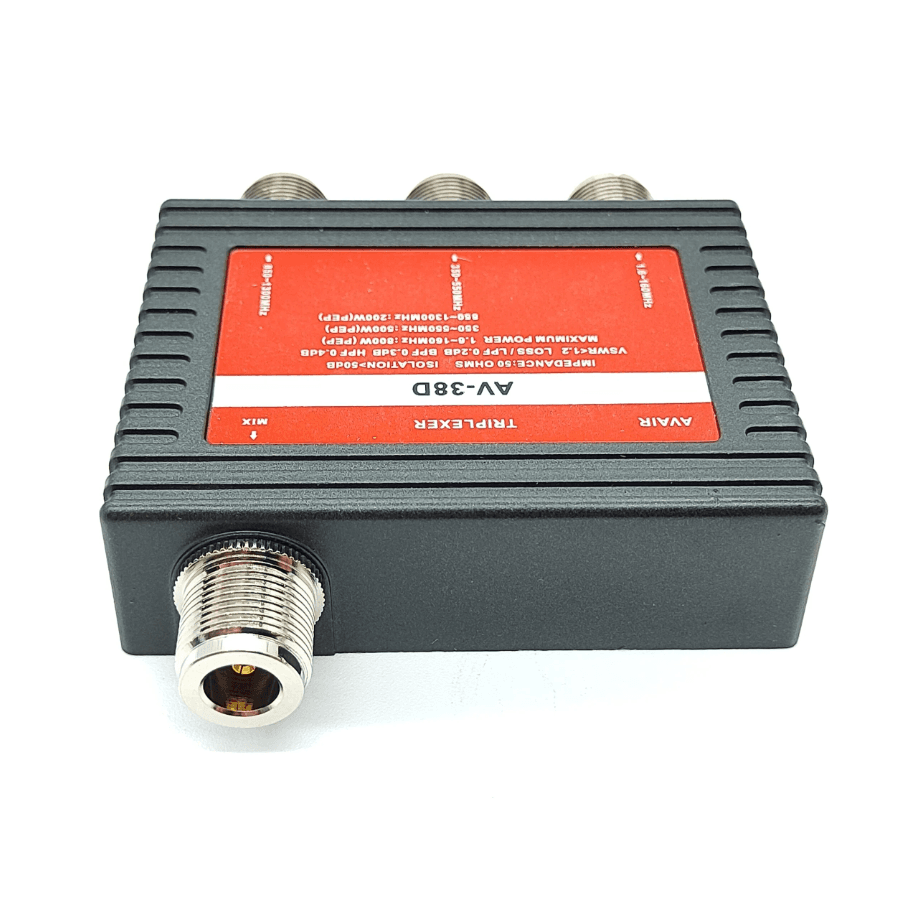

Mikser antenowy - triplekser AVAIR AV 38 D wyposażony jest w trzy popularne złącza (PL-259 oraz 2x N) do radiostacji oraz jedno złącze do anteny (typu N).

Złącze N dla zakresu UHF, złącze PL-259 dla HF/VHF.



Jedno złącze odpowiada za zakres 1.6-160MHz, drugie za zakres częstotliwości 350-550MHz, trzecie 850-1300MHz.


Triplexer AV38D stanowi idealne uzupełnienie dla radiostacji Icom IC-9700 ze względu na dopasowany podział pasm oraz kompatybilne złącza antenowe.

Umożliwia to wygodne podłączenie wielopasmowej anteny (np. Diamond X5000, X6000 lub X7000) za pomocą pojedynczego kabla antenowego.



Duplexer umożliwia pracę trzech radiotelefonów na jednej antenie. Możemy również podłączyć jeden radiotelefon z trzema wyjściami (np. Icom IC-9700).



Przy korzystaniu z tripleksera nie trzeba rozłączać radiotelefonów w obawie o uszkodzenie sprzętu - między wejściami urządzeń odbiorników jest bardzo duże tłumienie zapewniające skuteczną separację.



Triplekser umożliwia jednoczesne nadawanie oraz odbieranie.



Przemyślane i ergonomiczne rozwiązanie dla amatorów łączności radiowej.



Urządzenie działa na zasadzie połączenia filtrów górno- i dolnoprzepustowych.

Triplekser Avair AV-38D charakteryzuje się minimalnym tłumieniem między wejściem antenowym a poszczególnymi wyjściami - korzystając z tego urządzenia straty są praktycznie pomijalne (0.2-0.4dB).

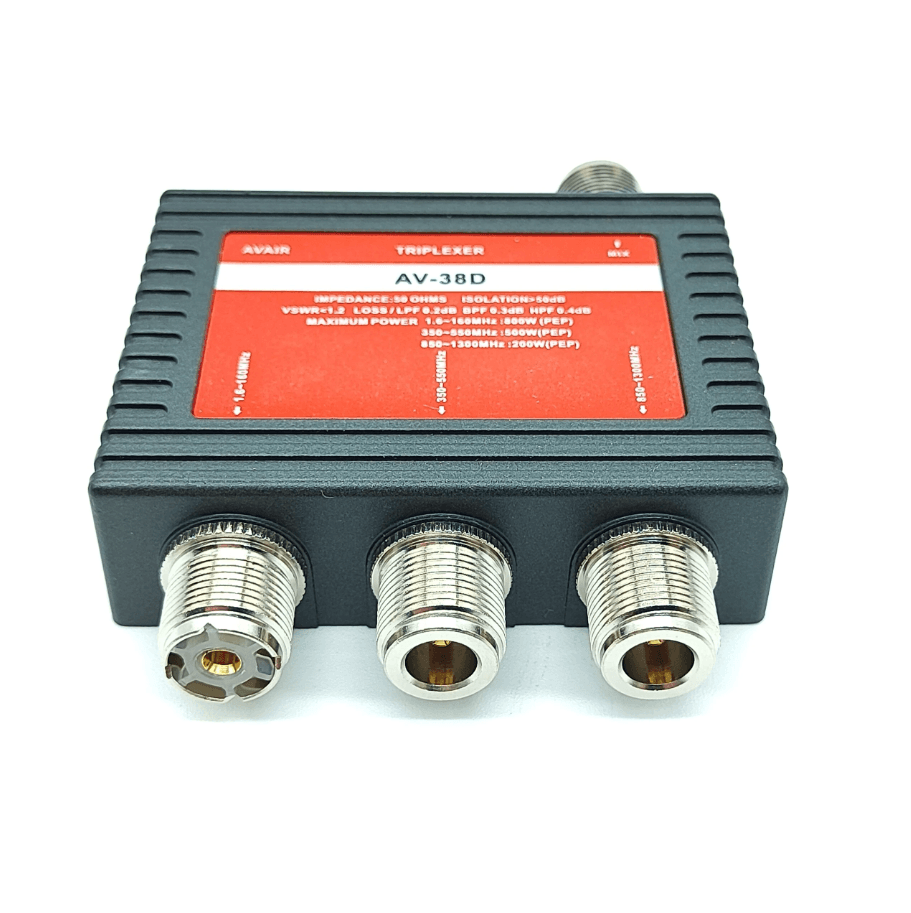

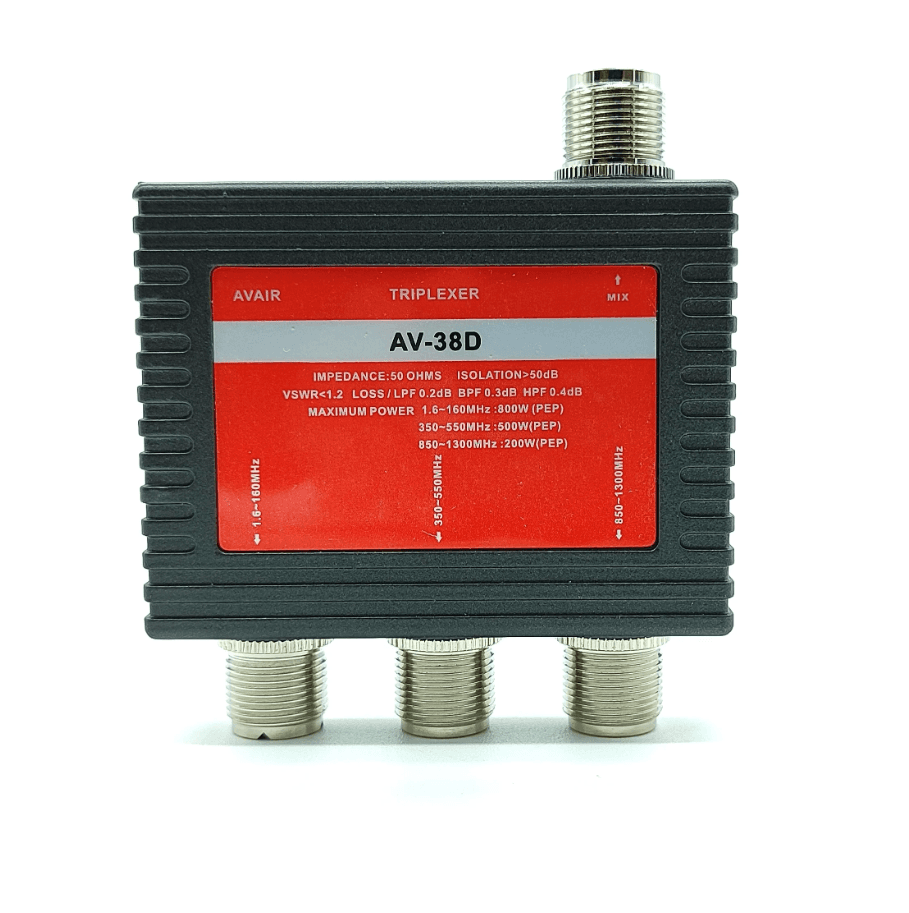

Specyfikacja:

• złącze #1: N żeńskie
• złącze #2: UHF żeńskie (SO-239)
• złącze #3: N żeńskie
• złącze #4: N żeńskie
• zakres pracy: 1.6-160MHz / 350-550MHz / 850-1300MHz
• maksymalna moc doprowadzona: 200 / 500 / 800W
• impedancja: 50 Ohm
• separacja: >50dB
• współczynnik fali stojącej (SWR): <1.2
• tłumienie przepustowe: 0.2dB / 0.3dB / 0.4dB
• wymiary: 86x27x64mm
• waga: ok. 300g



Zawartość przesyłki ze sklepu Konektor:

• triplekser Avair AV-38D (bez okablowania)
• dowód zakupu (paragon/faktura VAT)

Polecane kable połączeniowe (opcjonalne):

• 50cm PL-259/PL-259
• 100cm PL-259/PL-259
• 50cm N/N
• 100cm N/N
