Duplexer AVAIR AV-22C 1.6-150MHz/400-460MHz mikser antenowy / duplekser HF+VHF/UHF wtyki PL-259+N / gniazdo N (AV-22CNMNM)

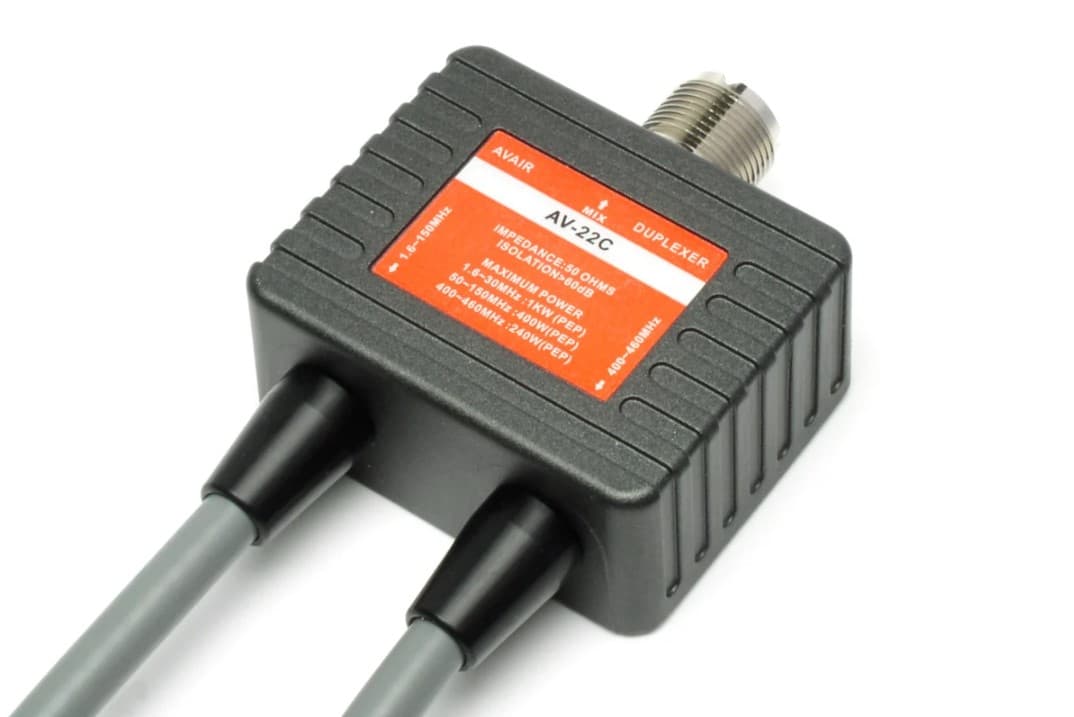

AVAIR AV-22C
duplexer antenowy 1.6-150MHz / 400-460MHz wtyk PL-259, wtyk N

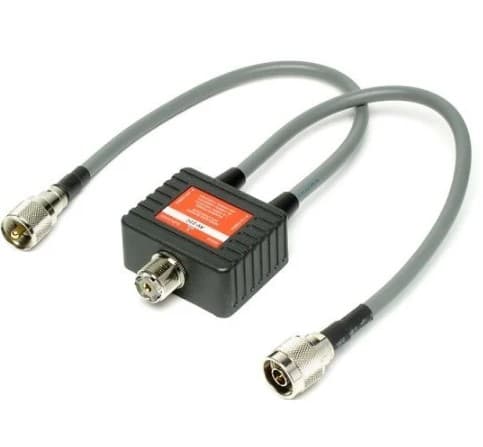

Mikser antenowy - duplekser AVAIR AV-22C wyposażony jest w dwa popularne złącza (PL-259 oraz N) do radiostacji oraz jedno złącze do anteny (typu N-żeńskie).

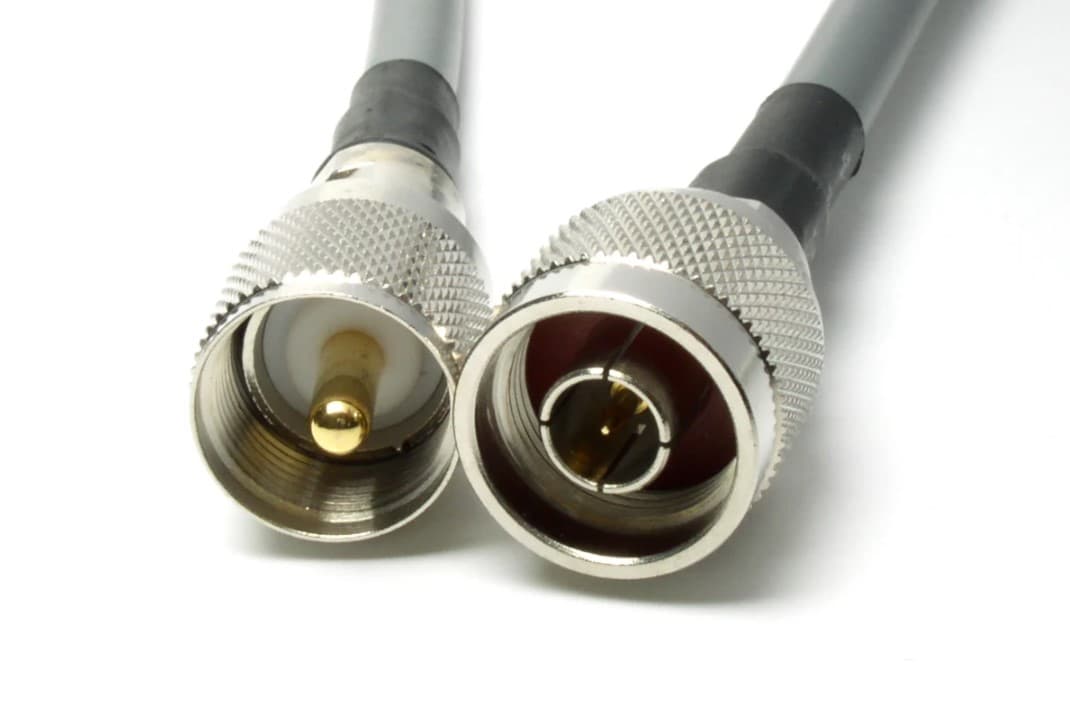

Wersja N - wtyk N oraz wtyk PL-259 są już zamontowane na kablu. Złącze N dla zakresu UHF, złącze PL-259 dla HF/VHF.




Przykładowe zastosowanie miksera AV-22C:

• dwie radiostacje (jedna KF/VHF, druga UHF) do pracy z anteną dwubandową VHF/UHF
• dwie anteny jednobandowe (VHF i UHF) do pracy z radiotelefonem duobandowym VHF/UHF
• podłączenie radiotelefonu z dwoma wyjściami do jednej anteny.



Jedno złącze odpowiada za zakres 1.6-150MHz a drugie za zakres częstotliwości 400-460MHz.



Duplexer umożliwia pracę dwóch radiotelefonów na jednej antenie. Możemy również podłączyć jeden radiotelefon z dwoma wyjściami.



Przy korzystaniu z dupleksera nie trzeba rozłączać radiotelefonów w obawie o uszkodzenie sprzętu - między wejściami urządzeń odbiorników jest bardzo duże tłumienie zapewniające skuteczną separację.



Duplekser umożliwia jednoczesne nadawanie oraz odbieranie. Przykładowo możemy podpiąć radiotelefon HF oraz drugi VHF/UHF.



Przemyślane i ergonomiczne rozwiązanie dla amatorów łączności radiowej.



Urządzenie działa na zasadzie połączenia filtrów górno- i dolnoprzepustowych.

Duplekser AVAIR AV-22C charakteryzuje się minimalnym tłumieniem między wejściem antenowym a poszczególnymi wyjściami - korzystając z tego urządzenia straty są praktycznie pomijalne (0.2dB).



Specyfikacja:

• złącze #1: N żeńskie
• złącze #2: PL-259 na kablu ~30cm
• złącze #3: N męski na kablu ~30cm
• zakres pracy: 1.6-150MHz / 400-460MHz
• maksymalna moc doprowadzona: 400W / 160 MHz, 200W / 470 MHz
• impedancja: 50 Ohm
• separacja: >60dB
• tłumienie przepustowe: 0.2dB

Zawartość przesyłki ze sklepu Konektor:

• duplekser AVAIR AV-22C
• dowód zakupu (paragon/faktura VAT)

345.00 PLN
