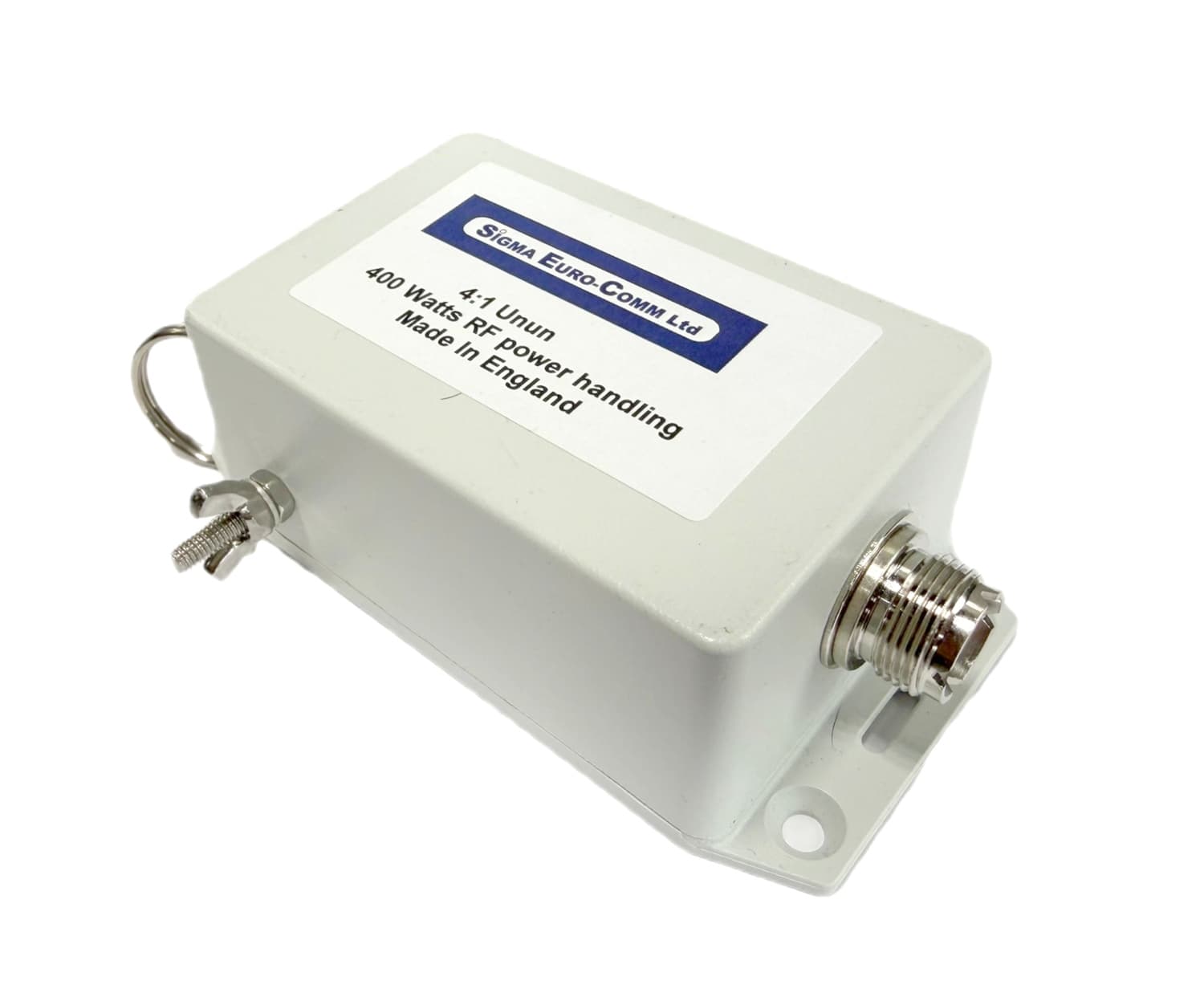

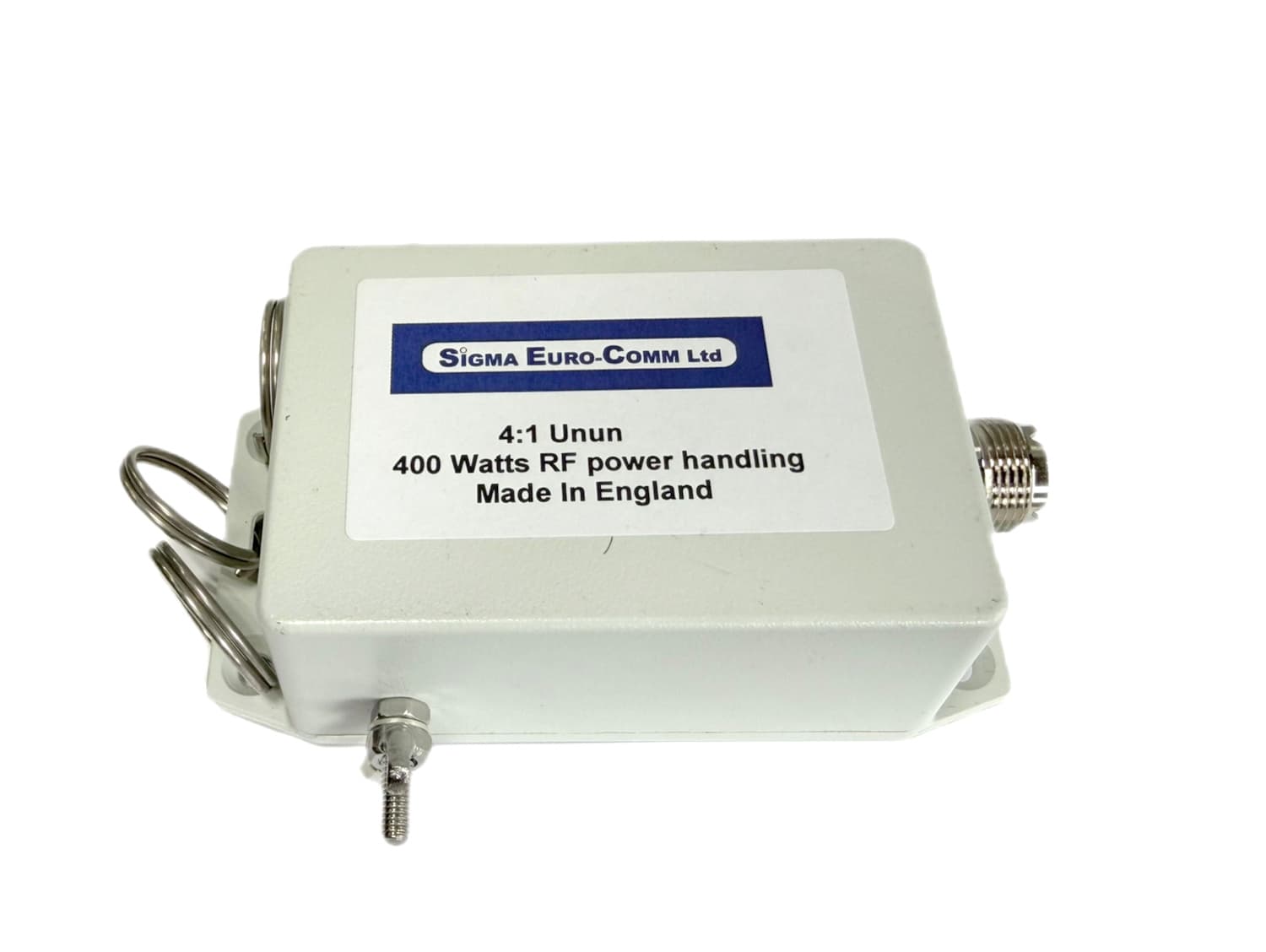

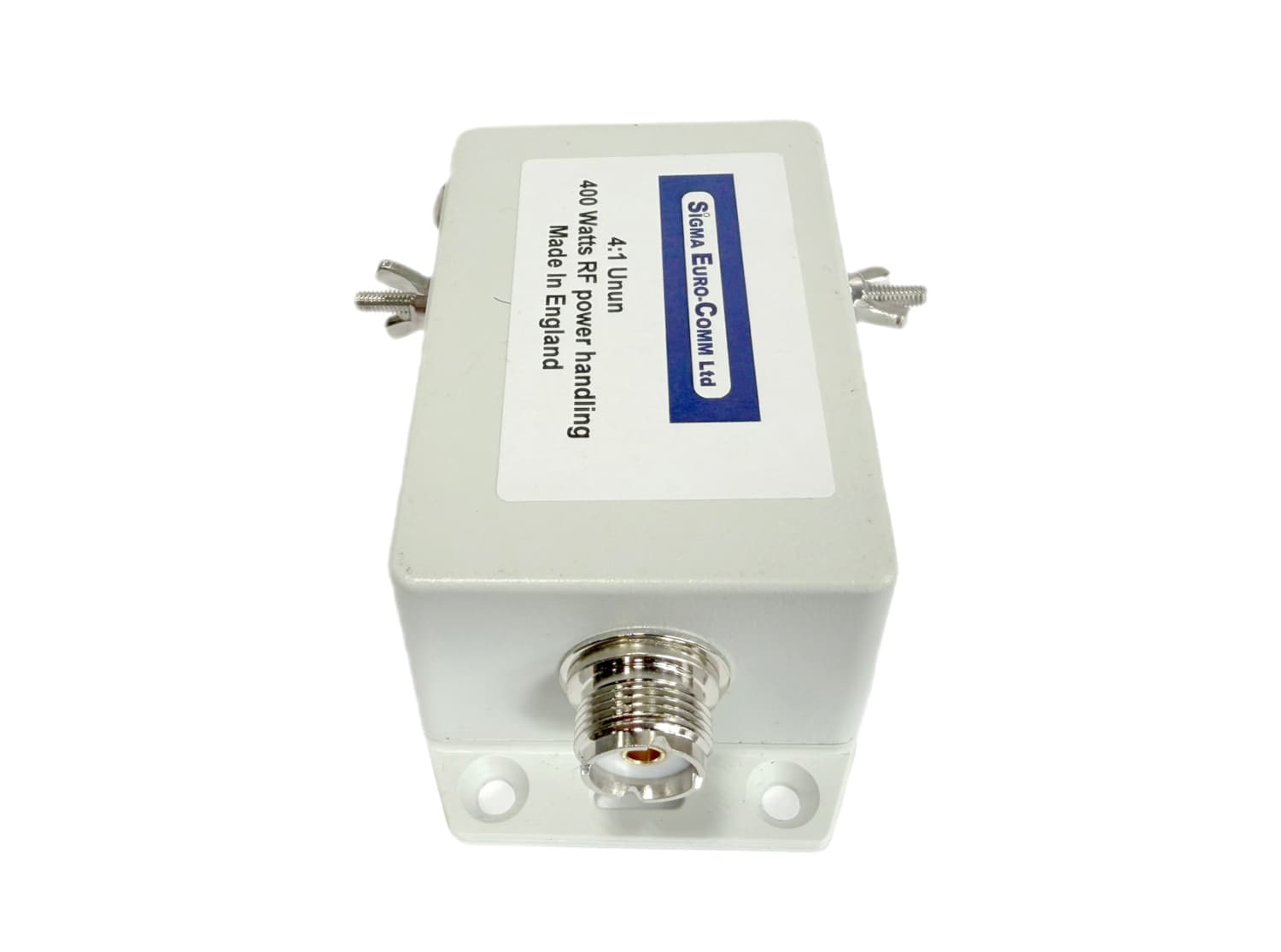

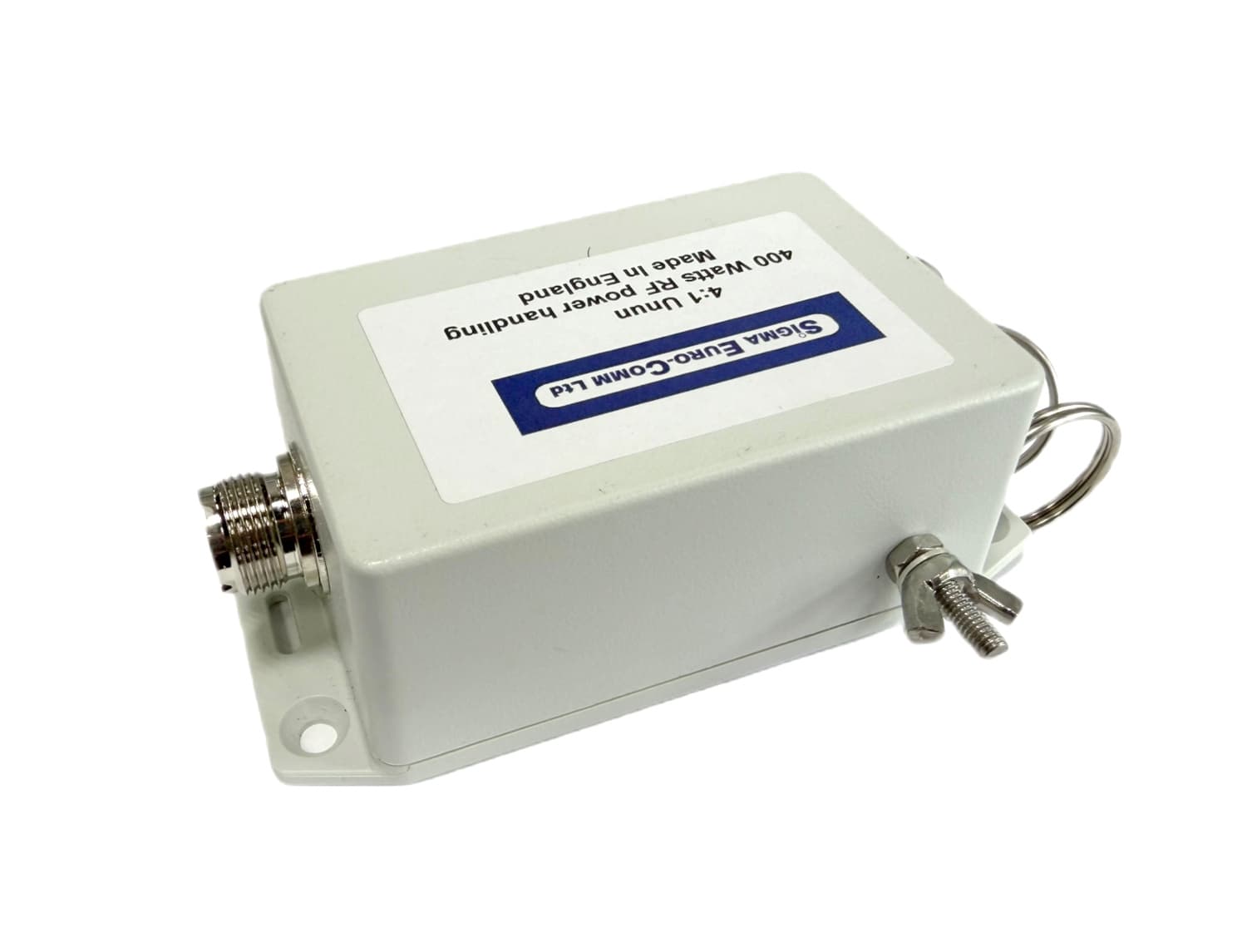

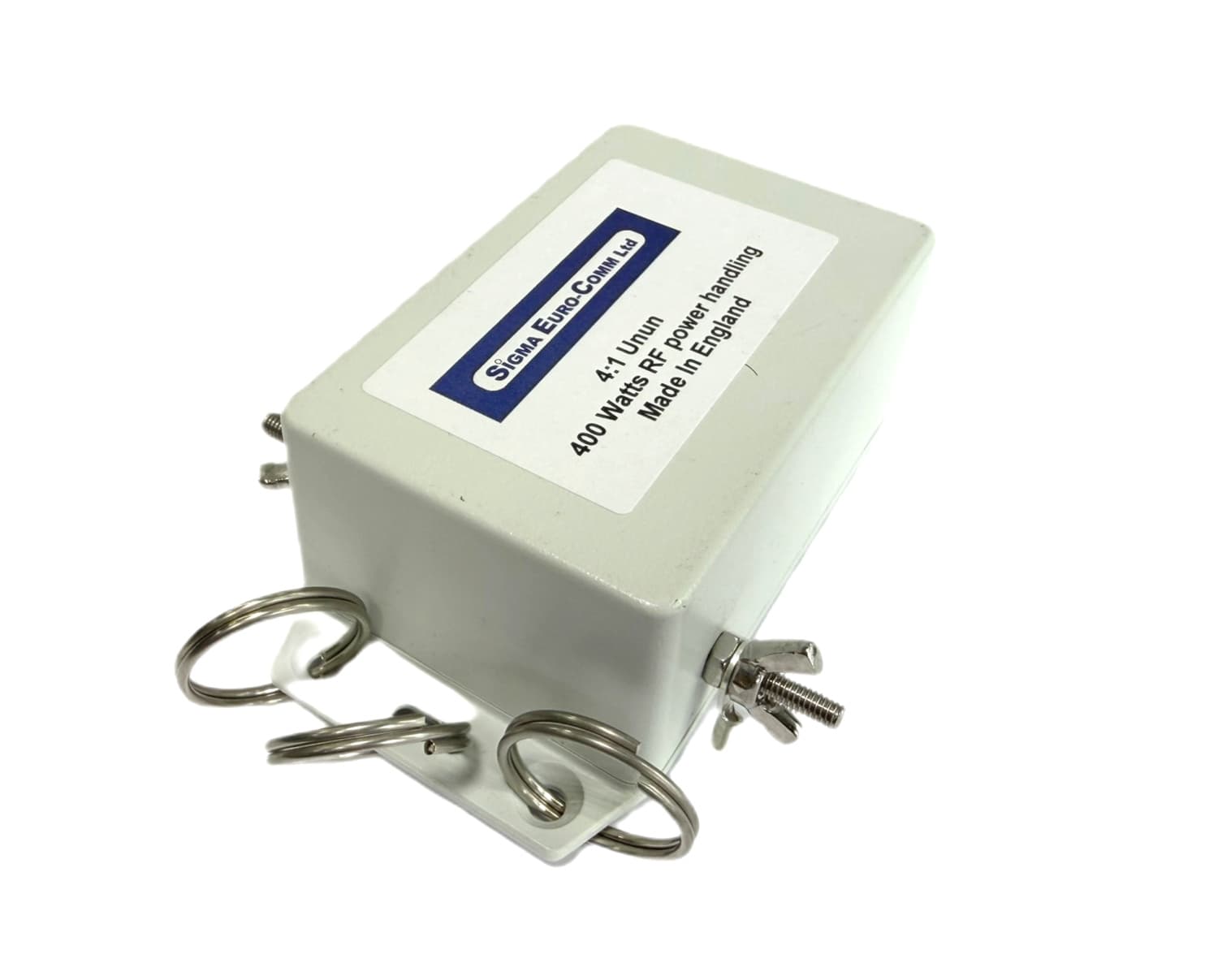

SIGMA balun 4:1 UNUN zakres 1.8-30MHz / 400W transformator antenowy do anten typu delta loop, windom, dipol itp.

Balun 1:4 do budowy anteny np. typu delta loop, dipol, windom.

Produkcja europejska (Wielka Brytania).

Transformator antenowy wykonany w solidnej wodoodpornej obudowie, nawinięty na rdzeniu toroidalnym.

Realne obciążenie baluna to 400W PEP dla CW/SSB, 200W FM, 150W DIGI.

Zakres pracy HF 1.8-30MHz (pasma 160-10m).

W transformatorze zastosowano gniazdo antenowe SO-239.

Balun posiada zaciski śrubowe z nakrętką motylkową.





Kilka słów dla konstruktorów anten KF

Balun Sigma 4:1 UNUN zapewnia punkt zasilania dla anteny i przekształca impedancję z około 200 Ω (+/-) do wartości bliższej 50 Ω, dostosowanej do transceivera HF.

Balun 1:4 przeznaczony jest do dopasowania anten symetrycznych do niesymetrycznej linii koncentrycznej 50 Ω.

Najczęściej stosuje się go przy antenach typu dipol, delta loop, quad, Windom/OCF lub innych konstrukcjach KF, w których impedancja w punkcie zasilania jest wyższa niż 50 Ω.

Przed zastosowaniem baluna należy upewnić się czy wybrana konstrukcja anteny rzeczywiście wymaga transformacji 4:1. Nie każda antena KF będzie pracowała poprawnie z takim balunem.

Np. w przypadku klasycznego dipola półfalowego zasilanego w środku zazwyczaj stosuje się balun 1:1, a nie 1:4.

Na UNUN-ie znajdują się trzy złącza: gniazdo SO-239, do którego podłącza się koncentryczny przewód zasilający, oraz 2 zaciski śrubowe z nakrętkami motylkowymi.



Warto pamiętać, że balun nie jest tunerem antenowym. Nie służy do „strojenia” dowolnej anteny, lecz do transformacji impedancji i ograniczenia prądów płynących po oplocie kabla koncentrycznego, zależnie od konstrukcji baluna. Jeżeli antena nie jest poprawnie dobrana do pasma lub jej impedancja znacząco odbiega od oczekiwanej, nadal może być konieczne użycie tunera antenowego.

Podczas montażu należy zadbać o możliwie krótkie i solidne połączenia między balunem a ramionami anteny. Połączenia powinny być dobrze zabezpieczone mechanicznie oraz przed wilgocią. W instalacjach zewnętrznych zaleca się dodatkowe zabezpieczenie złączy przed wodą, np. taśmą samowulkanizującą lub odpowiednią osłoną.

Nie należy przekraczać dopuszczalnej mocy baluna.

W przypadku pracy emisjami cyfrowymi, takimi jak FT8, RTTY, SSTV lub innymi emisjami o dużym wypełnieniu, zaleca się stosowanie znacznie niższej mocy niż maksymalna moc deklarowana dla pracy SSB/CW.

Po wykonaniu anteny należy sprawdzić SWR oraz zachowanie anteny w docelowym miejscu montażu.

Wyniki mogą się różnić w zależności od wysokości zawieszenia, otoczenia, długości przewodów, kąta rozwarcia ramion anteny oraz sposobu prowadzenia kabla koncentrycznego.

Specyfikacja:

• zakres częstotliwości 1.8-30MHz
• maksymalna moc doprowadzona: 400W SSB/CW, 200W FM, 150W DIGI
• złącze antenowe: SO-239 (PL)
• waga: ok. 240g
• produkcja: Wielka Brytania

Zawartość przesyłki ze sklepu Konektor:

• SIGMA balun 1:4 400W transformator antenowy

• dowód zakupu (paragon lub faktura VAT)

260.00 PLN

Sigma

00009826

SIGMA 4:1 UNUN balun UNUN 1:4 / 4:1 transformator antenowy 1.8-30MHz 400W Balun 1:4 do budowy anteny np. typu delta loop, dipol, windom. Produkcja europejska (Wielka Brytania). Transformator antenowy wykonany w solidnej wodoodpornej obudowie, nawinięty na rdzeniu toroidalnym. Realne obciążenie baluna to 400W PEP dla CW/SSB, 200W FM, 150W DIGI. Zakres pracy HF 1.8-30MHz (pasma 160-10m). W transformatorze zastosowano gniazdo antenowe SO-239. Balun posiada zaciski śrubowe z nakrętką motylkową. Kilka słów dla konstruktorów anten KF Balun Sigma 4:1 UNUN zapewnia punkt zasilania dla anteny i przekształca impedancję z około 200 Ω (+/-) do wartości bliższej 50 Ω , dostosowanej do transceivera HF. Balun 1:4 przeznaczony jest do dopasowania anten symetrycznych do niesymetrycznej linii koncentrycznej 50 Ω. Najczęściej stosuje się go przy antenach typu dipol, delta loop, quad, Windom/OCF lub innych konstrukcjach KF, w których impedancja w punkcie zasilania jest wyższa niż 50 Ω. Przed zastosowaniem baluna należy upewnić się czy wybrana konstrukcja anteny rzeczywiście wymaga transformacji 4:1. Nie każda antena KF będzie pracowała poprawnie z takim balunem. Np. w przypadku klasycznego dipola półfalowego zasilanego w środku zazwyczaj stosuje się balun 1:1, a nie 1:4. Na UNUN-ie znajdują się trzy złącza: gniazdo SO-239 , do którego podłącza się koncentryczny przewód zasilający, oraz 2 zaciski śrubowe z nakrętkami motylkowymi. Warto pamiętać, że balun nie jest tunerem antenowym. Nie służy do „strojenia” dowolnej anteny, lecz do transformacji impedancji i ograniczenia prądów płynących po oplocie kabla koncentrycznego, zależnie od konstrukcji baluna. Jeżeli antena nie jest poprawnie dobrana do pasma lub jej impedancja znacząco odbiega od oczekiwanej, nadal może być konieczne użycie tunera antenowego. Podczas montażu należy zadbać o możliwie krótkie i solidne połączenia między balunem a ramionami anteny. Połączenia powinny być dobrze zabezpieczone mechanicznie oraz przed wilgocią. W instalacjach zewnętrznych zaleca się dodatkowe zabezpieczenie złączy przed wodą, np. taśmą samowulkanizującą lub odpowiednią osłoną. Nie należy przekraczać dopuszczalnej mocy baluna. W przypadku pracy emisjami cyfrowymi, takimi jak FT8, RTTY, SSTV lub innymi emisjami o dużym wypełnieniu, zaleca się stosowanie znacznie niższej mocy niż maksymalna moc deklarowana dla pracy SSB/CW. Po wykonaniu anteny należy sprawdzić SWR oraz zachowanie anteny w docelowym miejscu montażu. Wyniki mogą się różnić w zależności od wysokości zawieszenia, otoczenia, długości przewodów, kąta rozwarcia ramion anteny oraz sposobu prowadzenia kabla koncentrycznego. Specyfikacja: zakres częstotliwości 1.8-30MHz maksymalna moc doprowadzona: 400W SSB/CW, 200W FM, 150W DIGI złącze antenowe: SO-239 (PL) waga: ok. 240g produkcja: Wielka Brytania Zawartość przesyłki ze sklepu Konektor: SIGMA balun 1:4 400W transformator antenowy dowód zakupu (paragon lub faktura VAT)
