Diamond MX3300MN triplexer 1.6-160MHz/350-500MHz/850-1300MHz + okablowanie z wtykami PL-259+N (triplekser)

Diamond

Diamond to japoński producent sprzętu radiokomunikacyjnego (kompleksowa oferta). Produkty Diamond cechują się zawsze najlepszą jakością wykonania oraz najbardziej przemyślanymi rozwiązaniami. Świetna oferta spotkała się z uznaniem krótkofalowców.

Diamond MX-3300MN
triplexer antenowy 1.6-160MHz / 350-500MHz / 850-1300MHz 2x wtyk PL-259, wtyk N

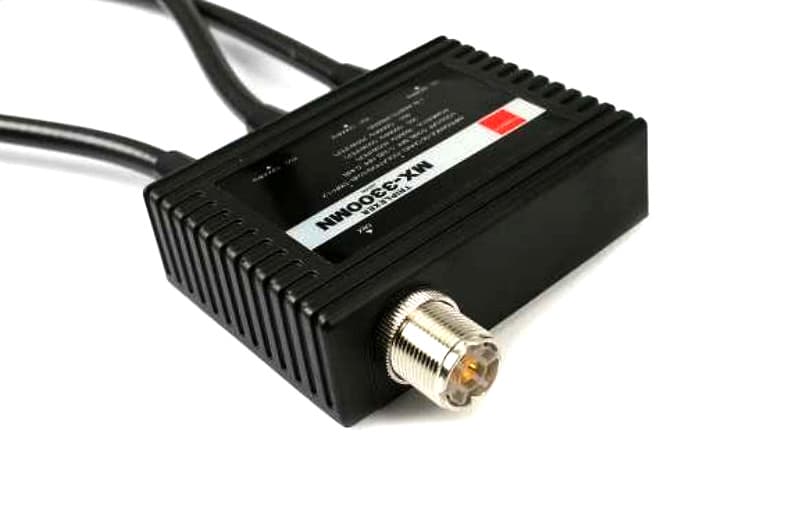

Mikser antenowy - triplekser Diamond MX3300MN wyposażony jest w trzy popularne złącza (2x PL-259 oraz N) do radiostacji oraz jedno złącze do anteny (typu SO-239/PL/M).

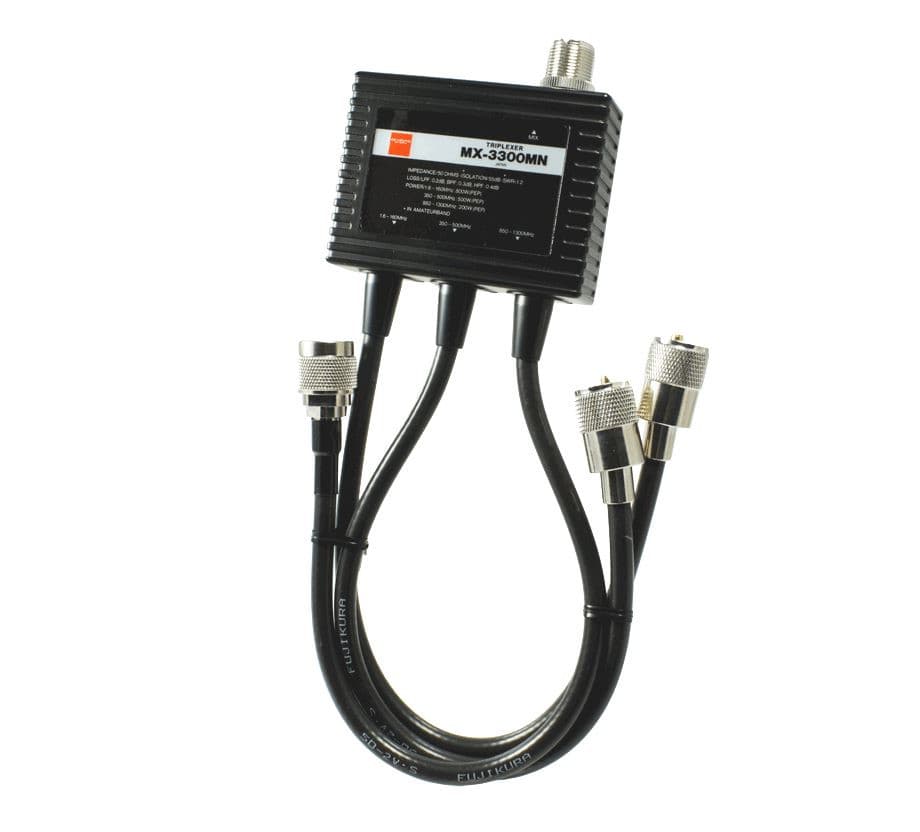

Wersja z okablowaniem - wtyk N oraz dwa wtyki PL-259 są już zamontowane na kablu niskostratnym 5D-2V. Złącze N dla zakresu UHF, złącza PL-259 dla HF oraz VHF.



Obsługiwane zakresy częstotliwości:

• 1.6-160MHz (HF + VHF)
• 350-500MHz (UHF)
• 850-1300MHz (UHF).



Triplexer umożliwia pracę trzech radiotelefonów na jednej antenie. Możemy również podłączyć jeden radiotelefon z dwoma wyjściami (np. Yaesu FT-857D).



Przy korzystaniu z tripleksera nie trzeba rozłączać radiotelefonów w obawie o uszkodzenie sprzętu - między wejściami urządzeń odbiorników jest bardzo duże tłumienie zapewniające skuteczną separację.



Duplekser umożliwia jednoczesne nadawanie oraz odbieranie. Przykładowo możemy podpiąć radiotelefon HF/VHF oraz drugi UHF.



Przemyślane i ergonomiczne rozwiązanie dla amatorów łączności radiowej.



Urządzenie działa na zasadzie połączenia filtrów górno- i dolnoprzepustowych.

Triplexer Diamond MX3300MN charakteryzuje się minimalnym tłumieniem między wejściem antenowym a poszczególnymi wyjściami - korzystając z tego urządzenia straty są praktycznie pomijalne (0.2-0.4dB).

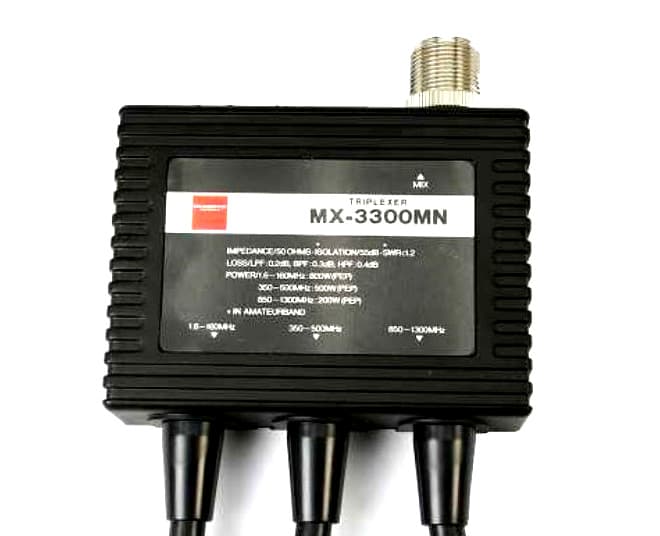

Specyfikacja:

• złącze #1: SO-239
• złącze #2: PL-259 na kablu ~25cm
• złącze #3: PL-259 na kablu ~25cm
• złącze #4: N męski na kablu ~25cm
• zakres pracy: 1.6-160MHz / 350-500MHz / 850-1300MHz
• maksymalna moc doprowadzona: 800W (HF+VHF), 500W UHF 400MHz, 200W UHF 1200MHz
• impedancja: 50 Ohm
• separacja: >55dB
• współczynnik fali stojącej (SWR): <1.2
• tłumienie przepustowe: 0.2dB (1.6-160MHz), 0.3dB (350-500MHz), 0.4dB (850-1300MHz)
• wymiary: 86x25x64mm
• waga: ok. 390g



Zawartość przesyłki ze sklepu Konektor:

• triplekser Diamond MX3300MN (z kablami)
• dowód zakupu (paragon/faktura VAT)

470.00 PLN
