HF20A antena linkowa KF 1.5-30MHz / 100W - długość 23m



HF20A to kompaktowa antena linkowa pracująca w pasmach amatorskich:

• 160m
• 80m
• 40m
• 30m
• 20m
• 17m
• 15m
• 12m
• 10m.

Długość promiennika ok. 20 metrów, długość całkowita ok. 23m.

Antena wielorezonansowa z balunem 1:9 wykonana z bardzo mocnych i solidnych materiałów. Zapewnia to dopasowanie impedancji 450 omów do wymaganej impedancji bliskiej 50 omów.

Nie wymaga do pracy skrzynki antenowej.

Realne obciążenie anteny to 100W PEP dla SSB, 50W DIGI.

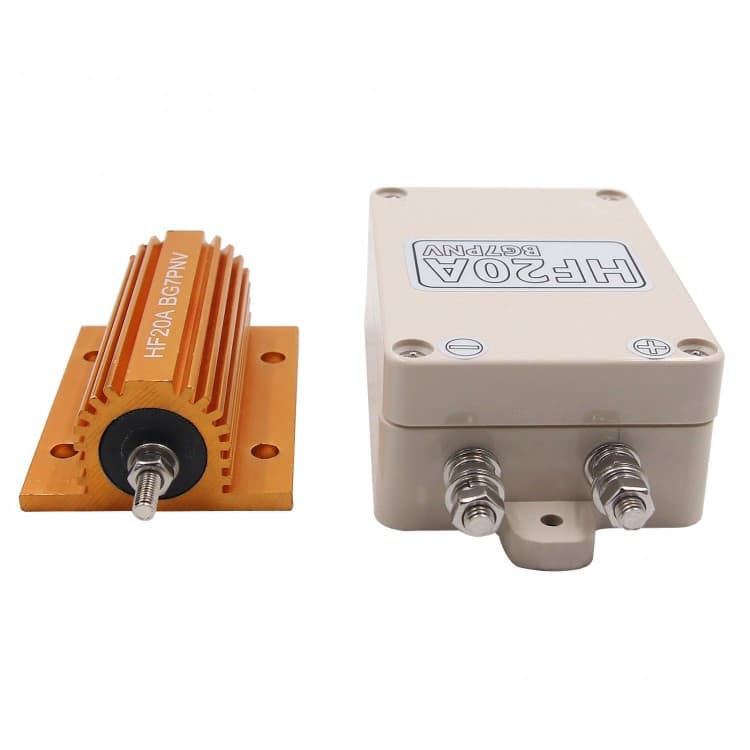

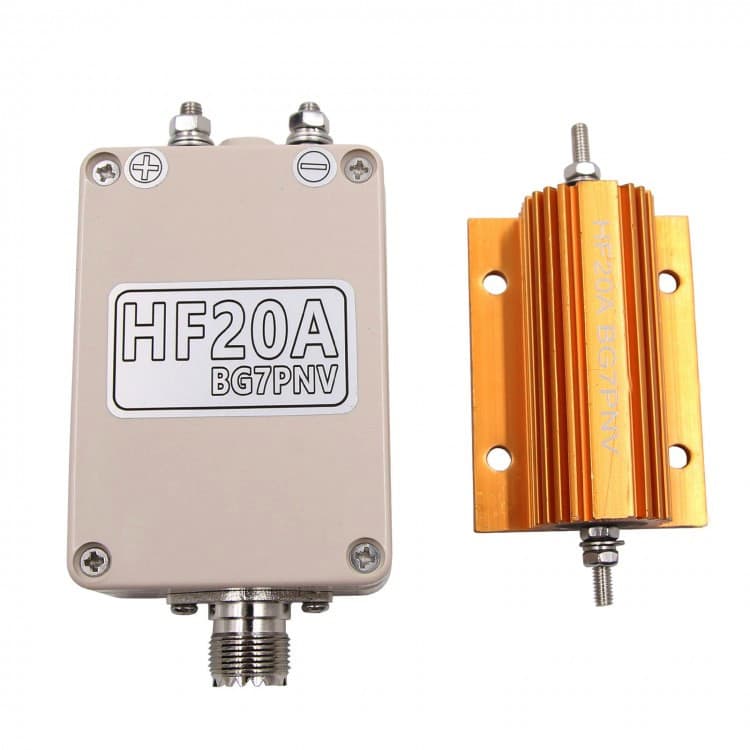

Balun posiada dwa zaciski śrubowe.

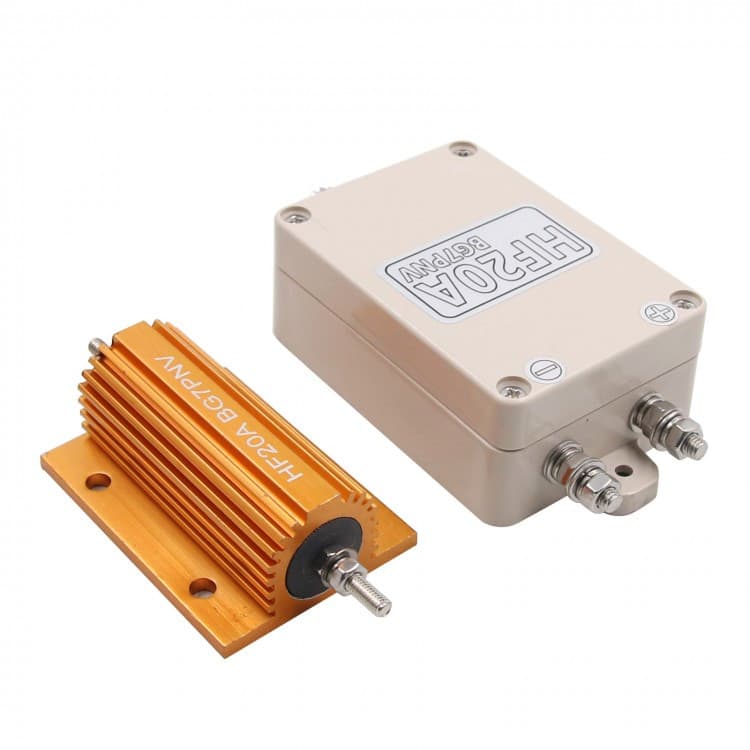

Do zacisku oznaczonego "+" podłączamy element promieniujący (linkę ok. 20m), później opornik (pomarańczowy element ze zdjęć), linkę ok. 1,5m a do drugiego zacisku (oznaczonego "-") kolejną linkę o długości ok. 1,5m.

Linki zakończone są konektorami oczkowymi.



Antena HF20A jest lekka i mobilna, łatwo i szybko się ją montuje.


Antenę można zamontować horyzontalnie lub w kształcie odwróconej litery V. Można eksperymentować także z innymi ustawieniami.


HF20A to dość popularna antena - wiele recenzji HF20A można znaleźć na forach radioamatorów oraz na YouTube.

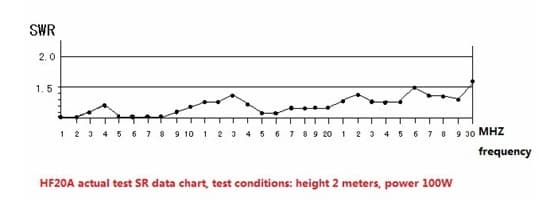

Wykres SWR



Wykres ma charakter poglądowy - nie oznacza to, że antena w każdych warunkach montażowych będzie miała takie dopasowanie.

Specyfikacja:

• długość promiennika: ok. 20m
• długość całkowita: ok. 23m
• antena linkowa
• zakres częstotliwości 1.5-30MHz
• impedancja: 50 Ohm
• maksymalna moc doprowadzona: 100W SSB, 50W DIGI
• VSWR: ok. 1.1-2.0:1
• lina promieniująca: PVC 2.5mm2

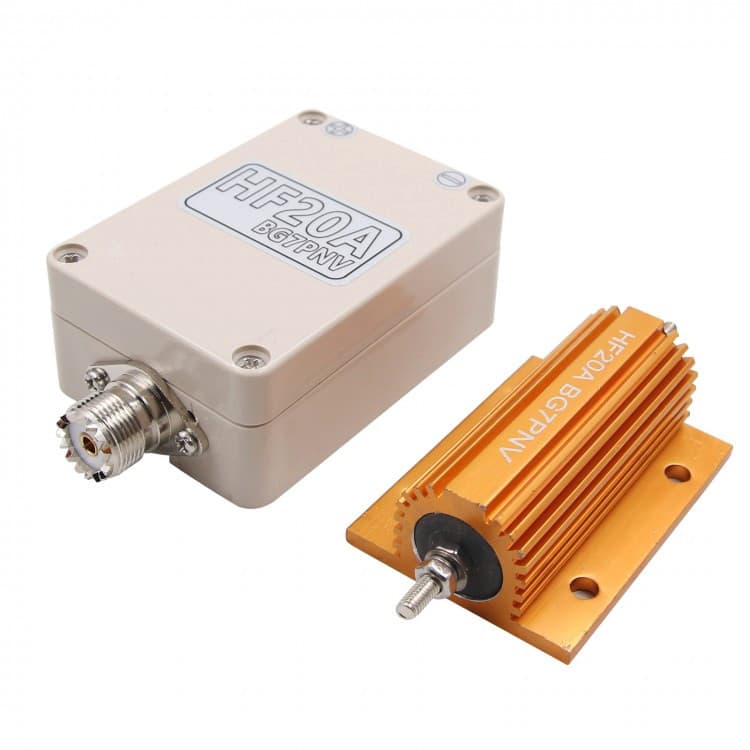

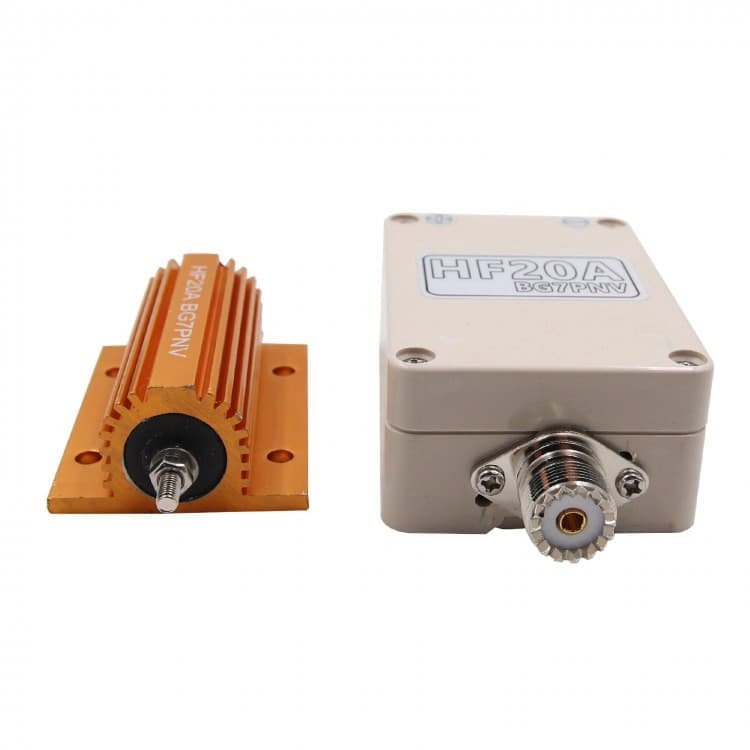

• złącze antenowe: SO-239 (PL)
• waga: ok. 0,6kg
• produkcja: Chiny

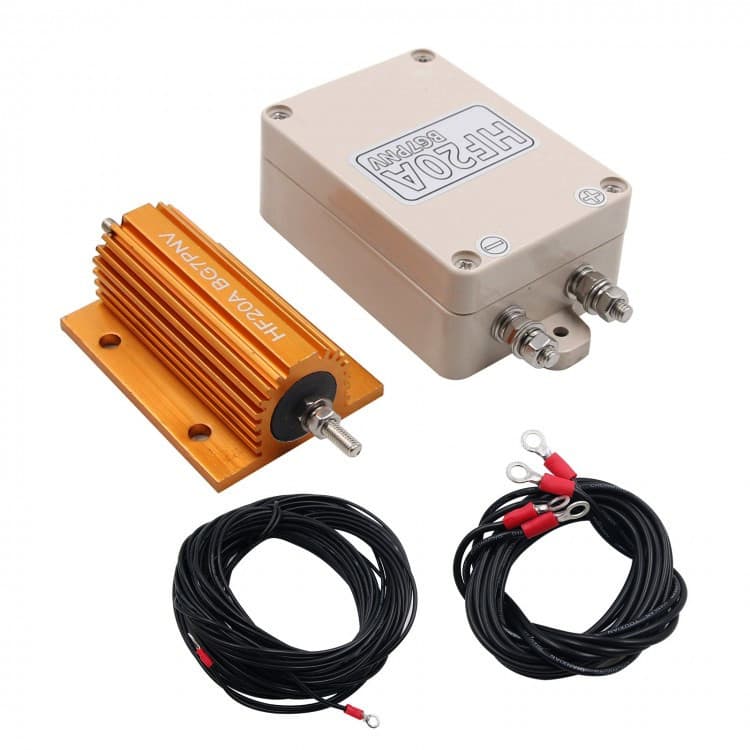

Zawartość przesyłki ze sklepu Konektor:

• HF20A antena drutowa wielopasmowa

• linka ok. 20m

• linka ok. 1,5m 2szt.

• dowód zakupu (paragon lub faktura VAT)

450.00 PLN
