RADIORA LONGWIRE HD 3.5-52MHz / 150W - długość 20,50m - antena linkowa KF long wire



Radiora Longwire 20 HD to antena linkowa pracująca w pasmach amatorskich:

• 80m
• 40m
• 30m
• 20m
• 17m
• 15m
• 12m
• 10m
• 6m.

Wzmocniona mechanicznie wersja HD - lina promieniująca stalowa w otulinie PCV.

Skuteczna antena terenowa longwire - długość całkowita anteny ok. 20,5m.

Antena wielorezonansowa z balunem 1:9 wykonana z bardzo mocnych i solidnych materiałów. Zapewnia to dopasowanie impedancji 450 omów do wymaganej impedancji bliskiej 50 omów.

Radiora Longwire 20 HD nie wymaga do pracy skrzynki antenowej. Przy zastosowaniu np. Radiora ATU-100 można liczyć na SWR zbliżony do 1.0 we wszystkich pasmach amatorskich z pasma pracy anteny.

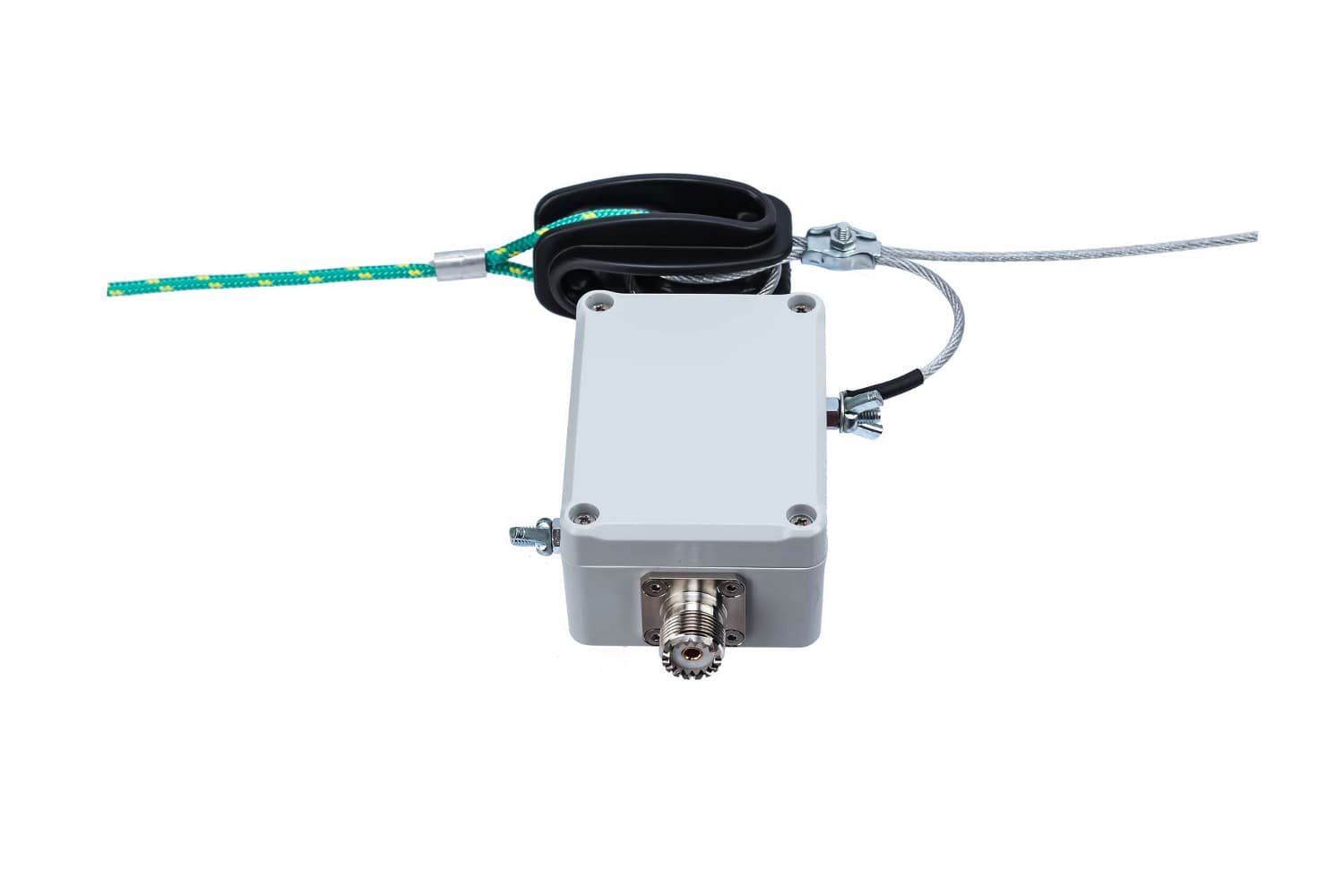

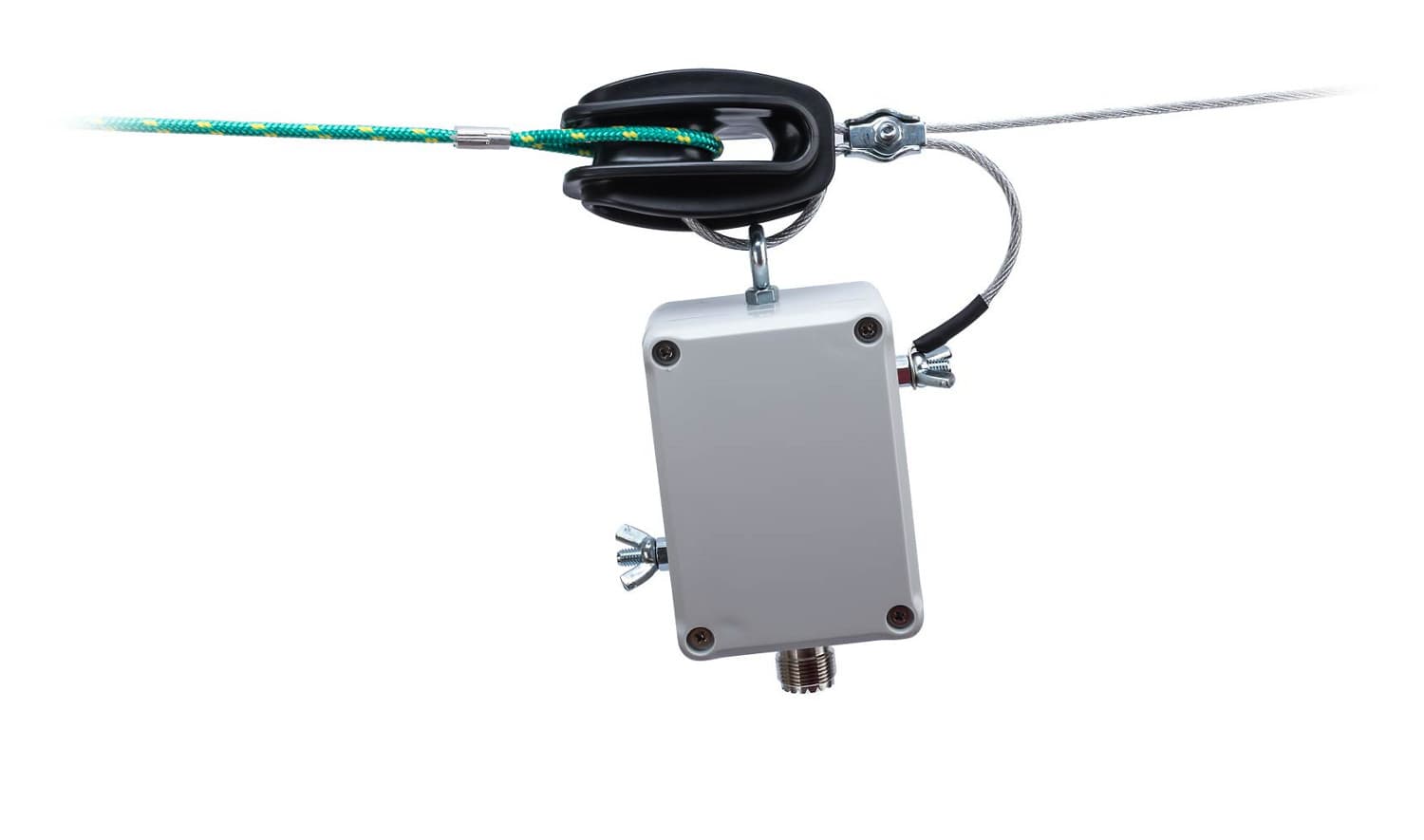

Balun wykonany w solidnej wodoodpornej obudowie, nawinięty na rdzeniu toroidalnym. Realne obciążenie baluna to 150W PEP dla SSB, 80W DIGI.



W transformatorze zastosowano gniazdo antenowe SO-239 Radiora z izolatorem teflonowym i złoconymi stykami (PTFE/Gold).

Balun posiada także dwa zaciski śrubowe z nakrętkami motylkowymi. Do jednego z zacisków podłączamy element promieniujący (linkę) a do drugiego uziemienie.

Uziemienie nie jest konieczne, ale w wyraźny sposób ogranicza szumy tła i zapewnia odprowadzenie ładunków elektrostatycznych do ziemi.

W wersji HD lina promieniująca to wysokiej jakości lina stalowa o średnicy 2mm2 (3mm2 licząc z otuliną PCV).

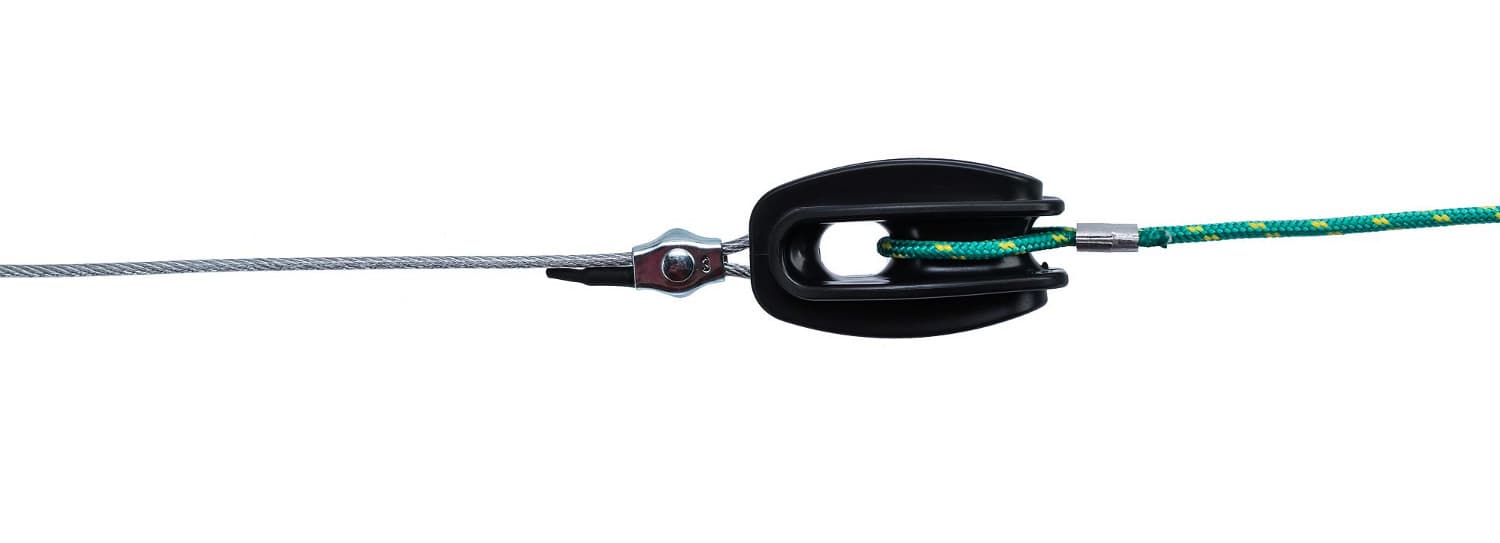

Końcówki liny zakończone są izolatorami wykonanymi z tworzywa sztucznego.

W zestawie z anteną są dwa 10-metrowe odcinki wysokiej jakości liny polipropylenowej służące jako odciągi.



Antena jest bardzo lekka i mobilna, łatwo i szybko się ją montuje.

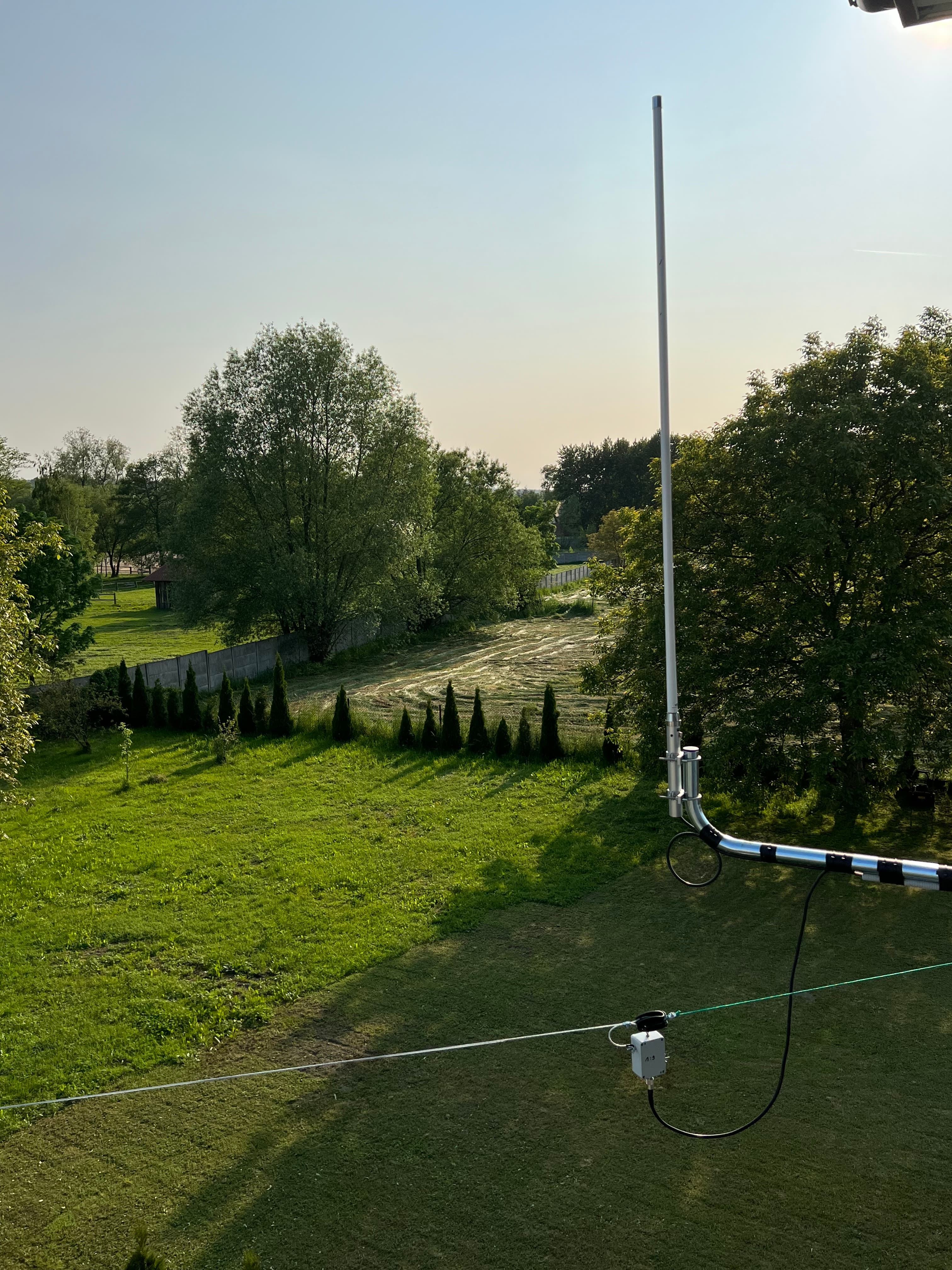

Transformator najlepiej jest zamontować tak wysoko jak to możliwe, np. do masztu antenowego lub ściany. Linę najlepiej rozwiesić w jak największej odległości od transformatora.

Najlepszą opcją pod względem osiągów jest poprowadzenie liny w linii prostej poziomo (horyzontalnie).

Do anteny dołączona jest polska instrukcja.



Gwarancja:

• 24 miesiące na zakup konsumencki (paragon)
• 12 miesięcy na zakup firmowy (faktura VAT na firmę)

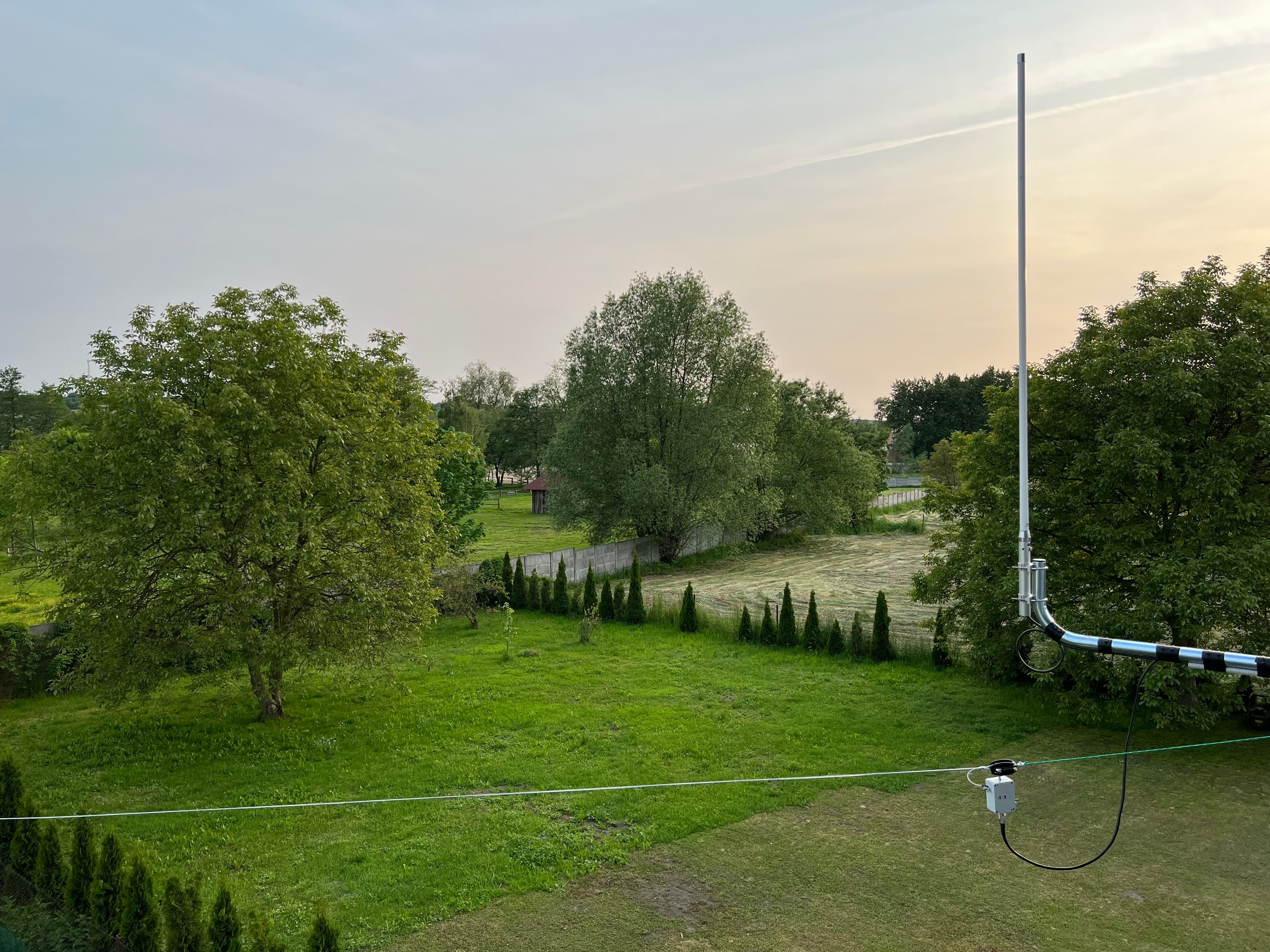

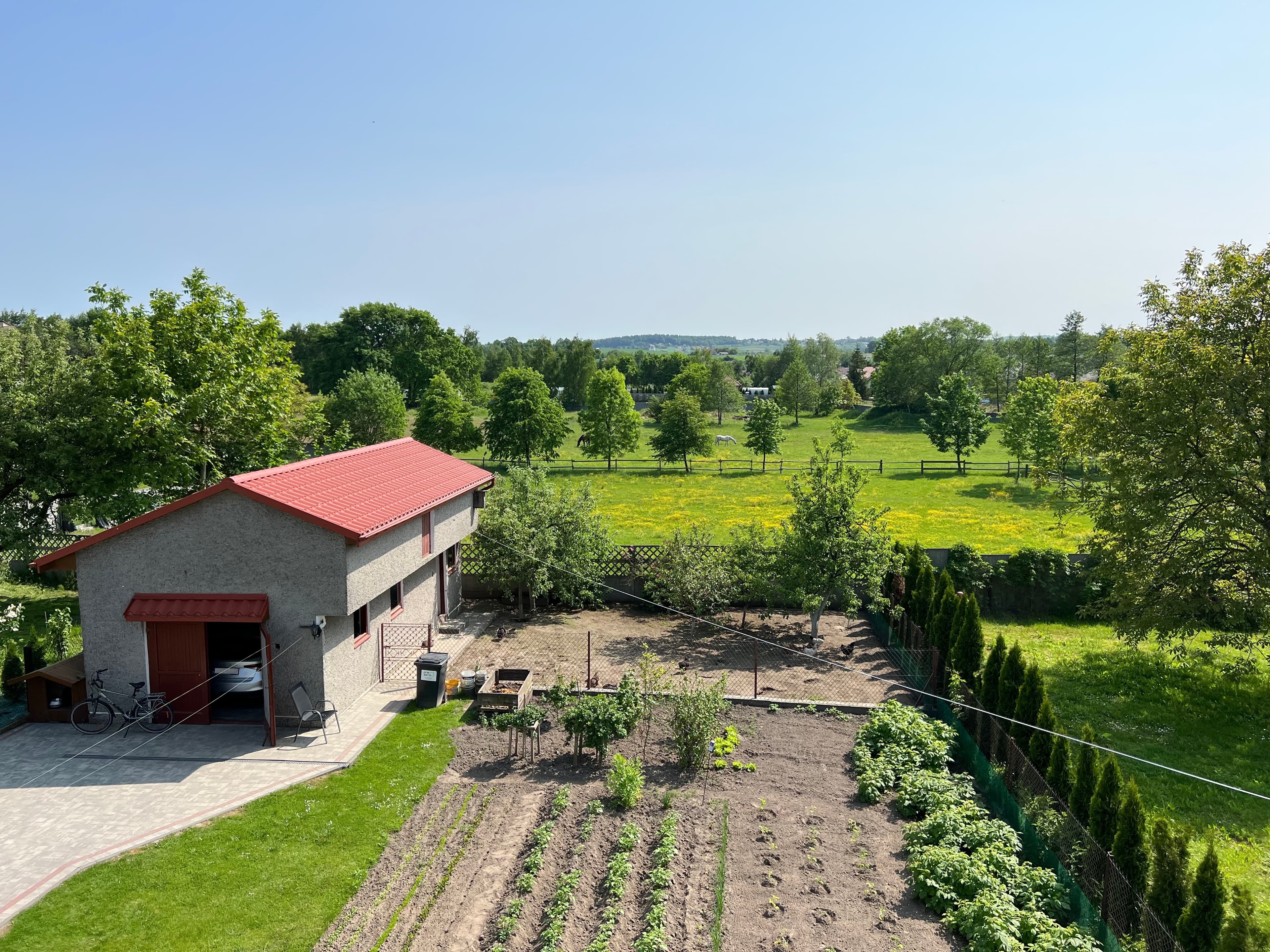

Zdjęcia publikujemy dzięki uprzejmości SP9KSK

Specyfikacja:

• długość całkowita: 20,5m
• antena linkowa
• zakres częstotliwości 3.5-52MHz
• impedancja: 50 Ohm
• maksymalna moc doprowadzona: 150W SSB, 80W DIGI
• VSWR: ok. 2.0
• lina promieniująca: stalowa 2mm2
• złącze antenowe: SO-239 (PL)
• waga: ok. 0,8kg
• produkcja: Polska

Schemat podłączenia anteny ze skrzynką antenową: antena - kabel koncentryczny - skrzynka antenowa - kabel połączeniowy - radiotelefon.



Zawartość przesyłki ze sklepu Konektor:

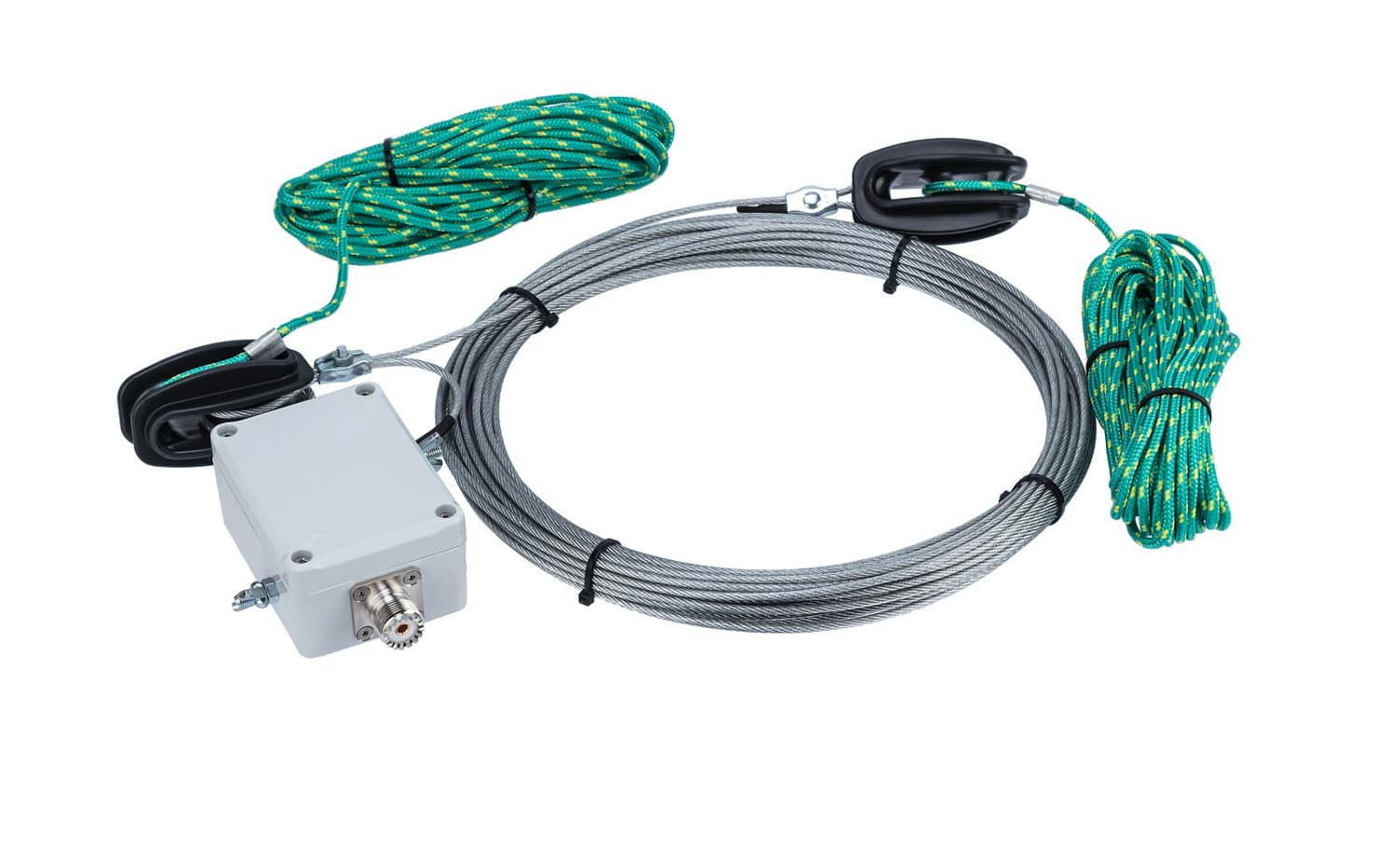

• Radiora Longwire 20 HD antena drutowa wielopasmowa (długość 20,50m)

• 2x10m liny do odciągów

• polska instrukcja obsługi

• dowód zakupu (paragon lub faktura VAT)

Antena produkowana po otrzymaniu zamówienia. Prosimy zwrócić uwagę na czas realizacji do 7 dni.
