RADIORA WINDOM FD-5
antena wielopasmowa 1.8-30MHz 150W - wersja 54m długości



Radiora Windom FD-5 to antena linkowa pracująca w pasmach amatorskich:

• 160m
• 80m
• 40m
• 30m
• 20m
• 17m
• 15m
• 12m
• 10m.

Skuteczna antena terenowa FD-5 - dipol asymetryczny - długość całkowita anteny ok. 54m. Ramiona asymetryczne o długości 36m i 18m.

Antena wielorezonansowa z balunem 1:4 wykonana z bardzo mocnych i solidnych materiałów.

Radiora Windom FD-5 nie wymaga do pracy skrzynki antenowej. Przy zastosowaniu np. Radiora ATU-100 można liczyć na SWR zbliżony do 1.0 we wszystkich pasmach amatorskich z pasma pracy anteny.

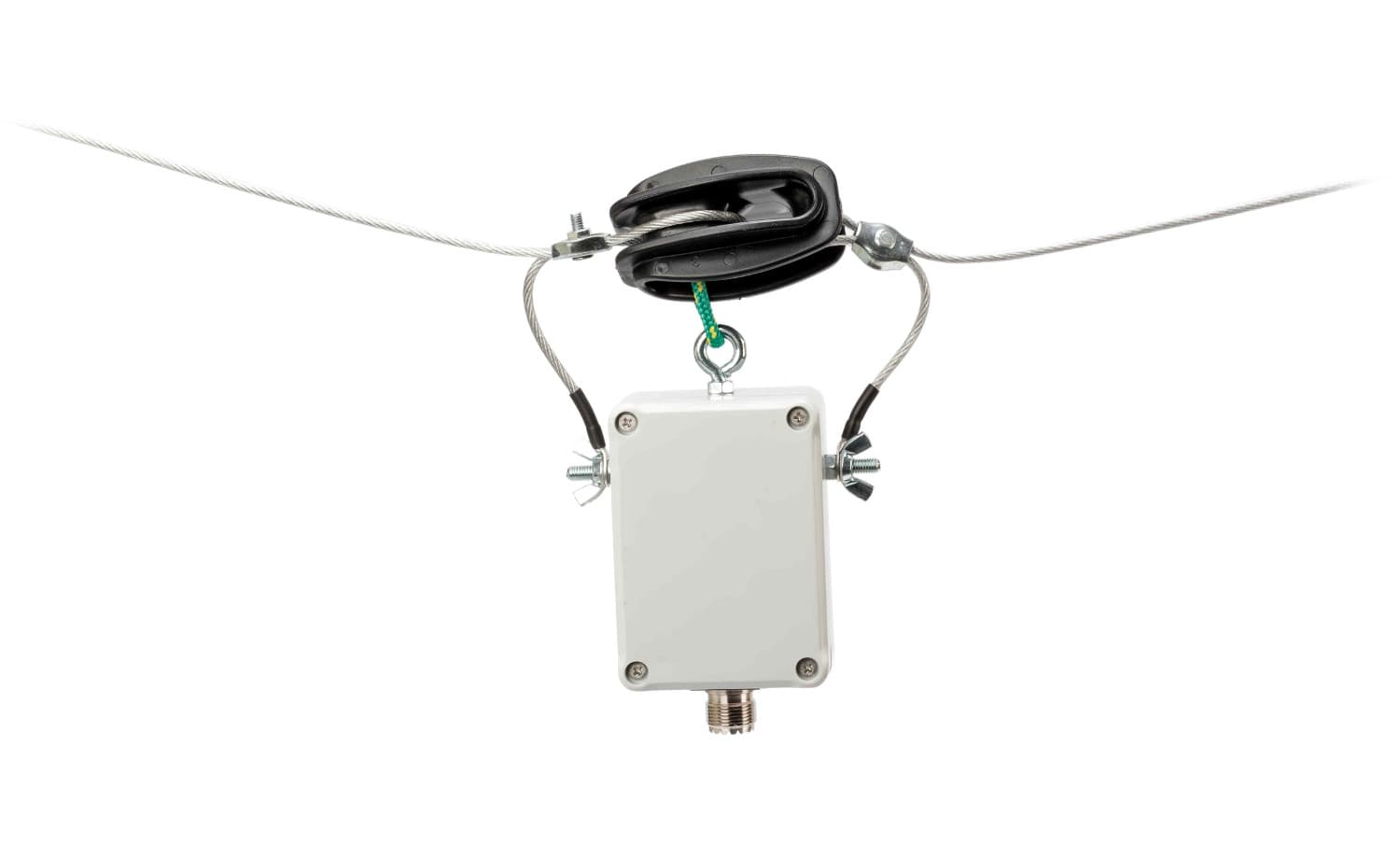

Balun wykonany w solidnej wodoodpornej obudowie, nawinięty na rdzeniu toroidalnym. Realne obciążenie baluna to 150W PEP dla SSB, 80W DIGI.

W transformatorze zastosowano gniazdo antenowe SO-239 Radiora z izolatorem teflonowym i złoconymi stykami (PTFE/Gold).

Balun posiada także dwa zaciski śrubowe z nakrętkami motylkowymi. Do zacisków podłączamy ramiona anteny.

Element promieniujący to wysokiej jakości lina stalowa 2mm2 w bezbarwnej izolacji PCV.

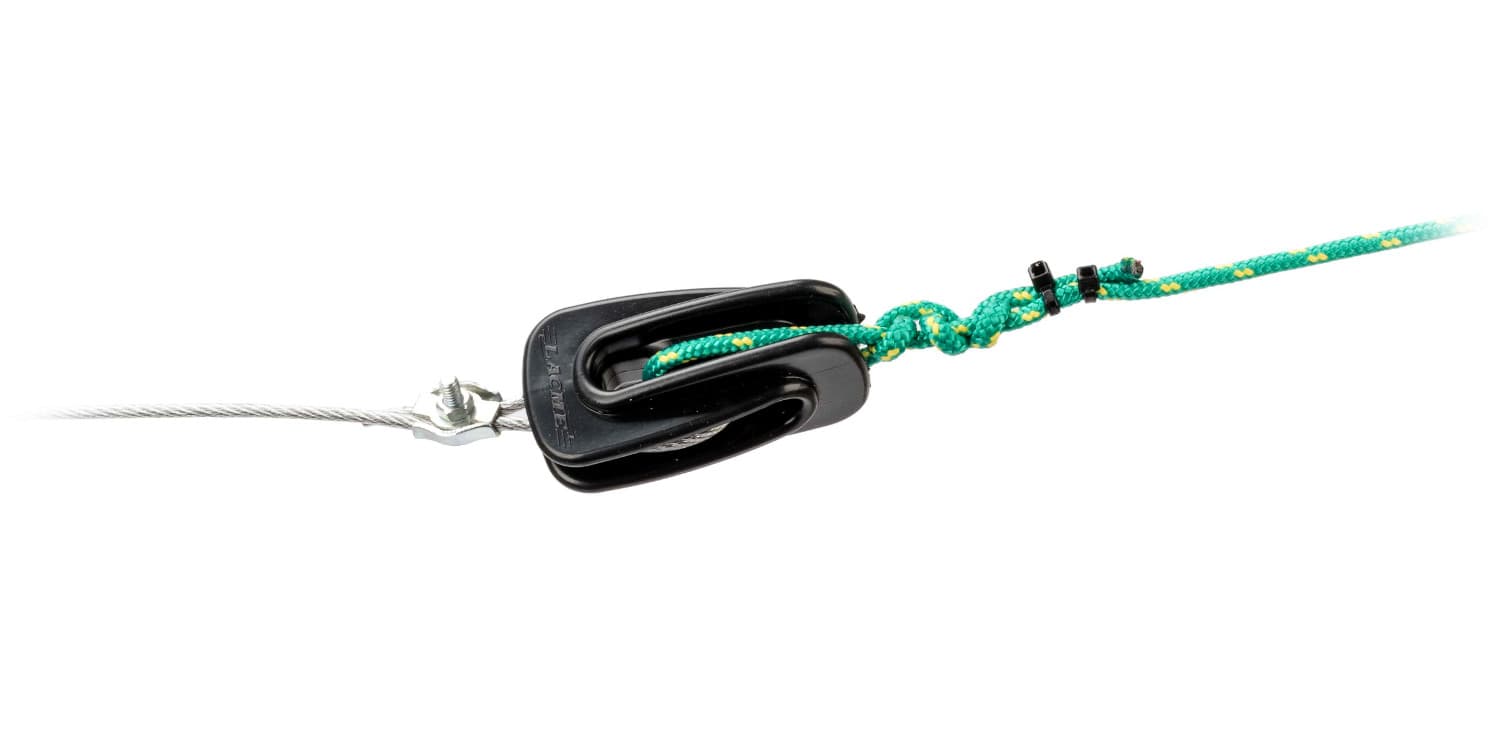

W zestawie z anteną są dwa 10-metrowe odcinki wysokiej jakości liny polipropylenowej służące jako odciągi.

Antena jest lekka i mobilna, łatwo i szybko się ją montuje.

Najlepszą opcją pod względem osiągów jest poprowadzenie liny w linii prostej poziomo (horyzontalnie).

Do anteny dołączona jest polska instrukcja.



Gwarancja:

• 24 miesiące na zakup konsumencki (paragon)
• 12 miesięcy na zakup firmowy (faktura VAT na firmę)

Specyfikacja:

• długość całkowita: 54m (ramiona 36m + 18m)
• antena linkowa
• zakres częstotliwości 1.8-30MHz
• impedancja: 50 Ohm
• maksymalna moc doprowadzona: 150W SSB, 80W DIGI
• VSWR: ok. 2.0
• złącze antenowe: SO-239 (PL)
• waga: ok. 1,6kg
• produkcja: Polska

Schemat podłączenia anteny ze skrzynką antenową: antena - kabel koncentryczny - skrzynka antenowa - kabel połączeniowy - radiotelefon.

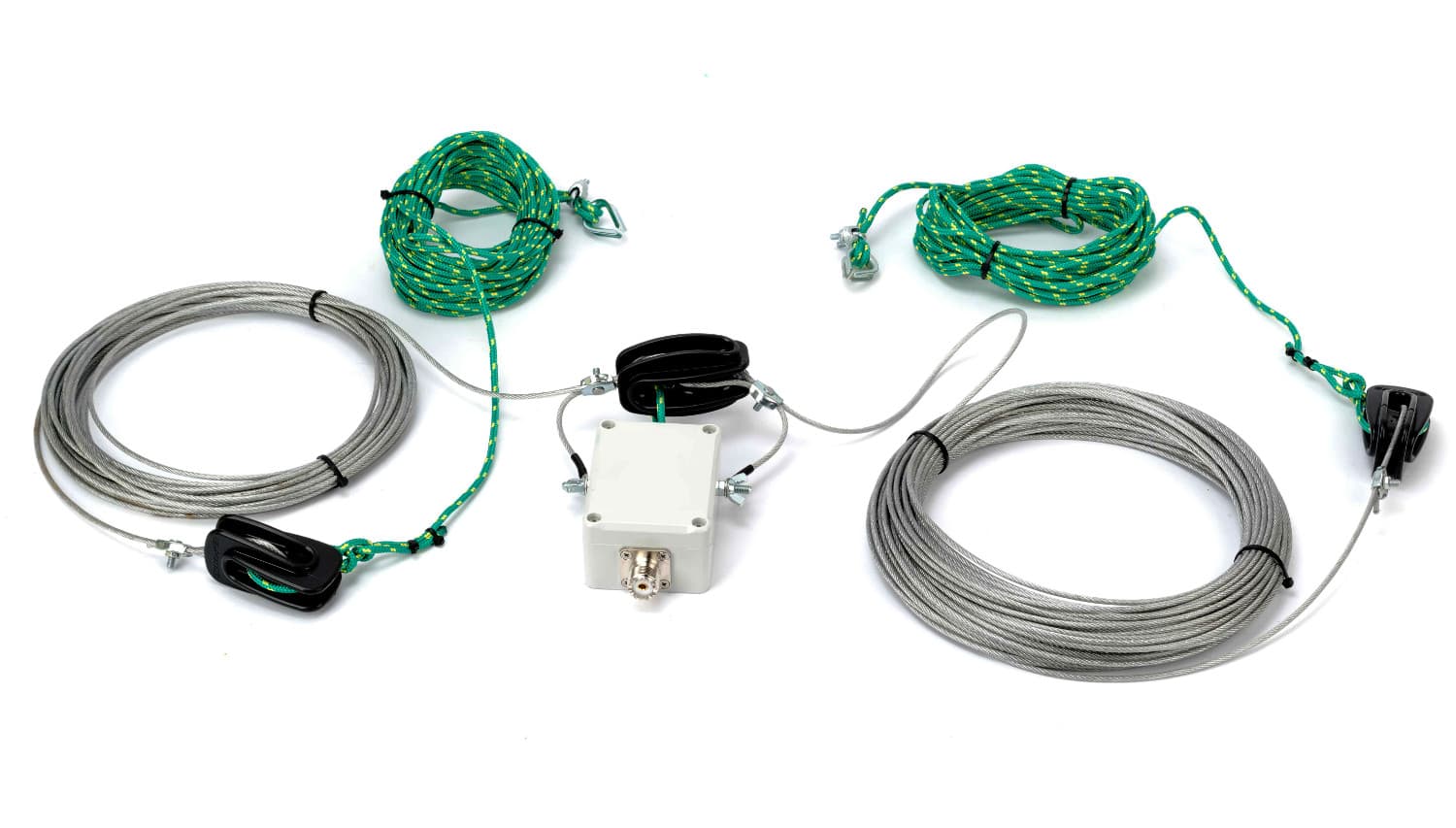

Zawartość przesyłki ze sklepu Konektor:

• Radiora Windom FD-5 antena drutowa wielopasmowa (długość 54m)

• 2x10m liny do odciągów

• polska instrukcja obsługi

• dowód zakupu (paragon lub faktura VAT)

Antena produkowana po otrzymaniu zamówienia. Prosimy zwrócić uwagę na czas realizacji do 7 dni.
