SIGMA LW-20
longwire 3.5-52MHz



Longwire znanej brytyjskiej firmy Sigma pracujący w pasmach amatorskich:

• 80m
• 40m
• 30m
• 20m
• 17m
• 15m
• 12m
• 10m
• 6m

Sigma LW-20 jest idealną anteną w ograniczonych warunkach przestrzennych - długość tylko 20m.

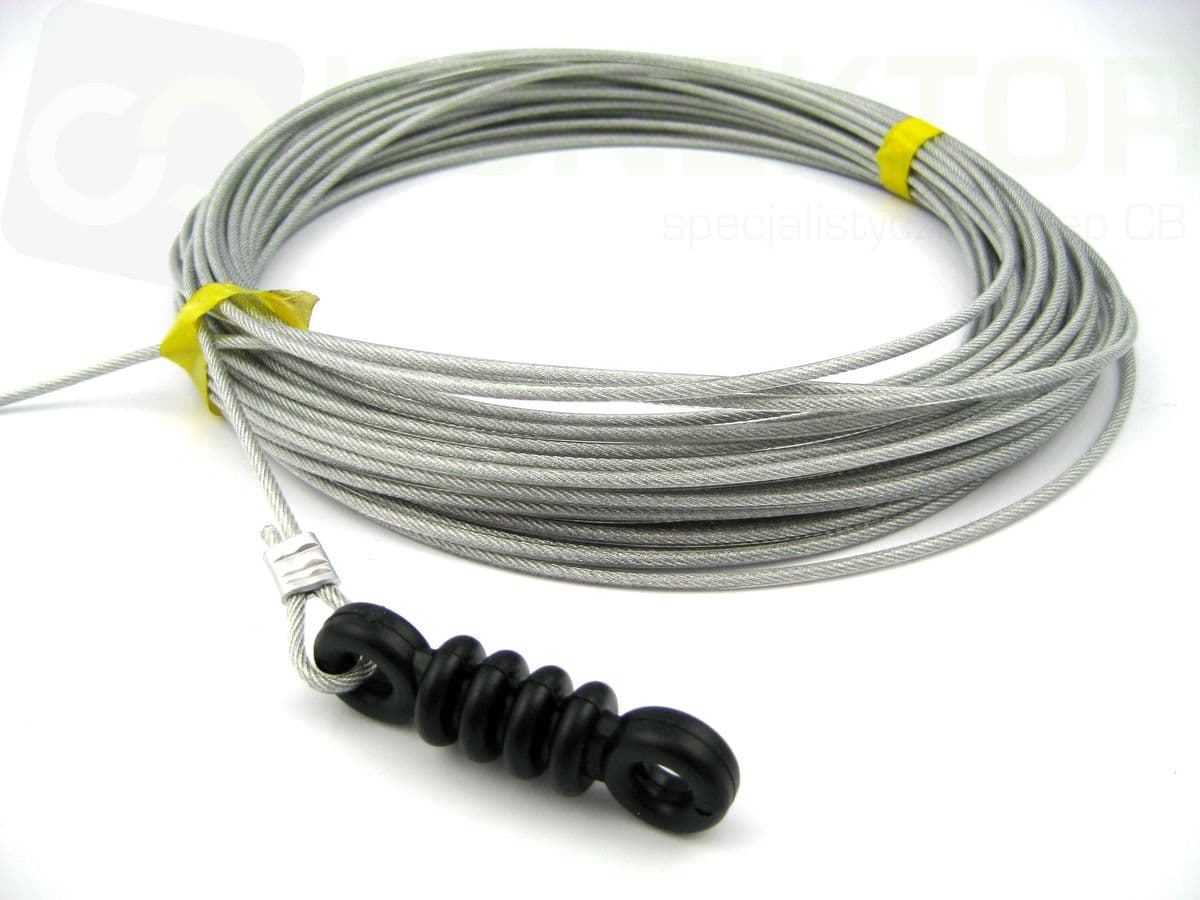

Longwire wykonany jest z bardzo dobrej jakości linki stalowej 2.5mm w otulinie.

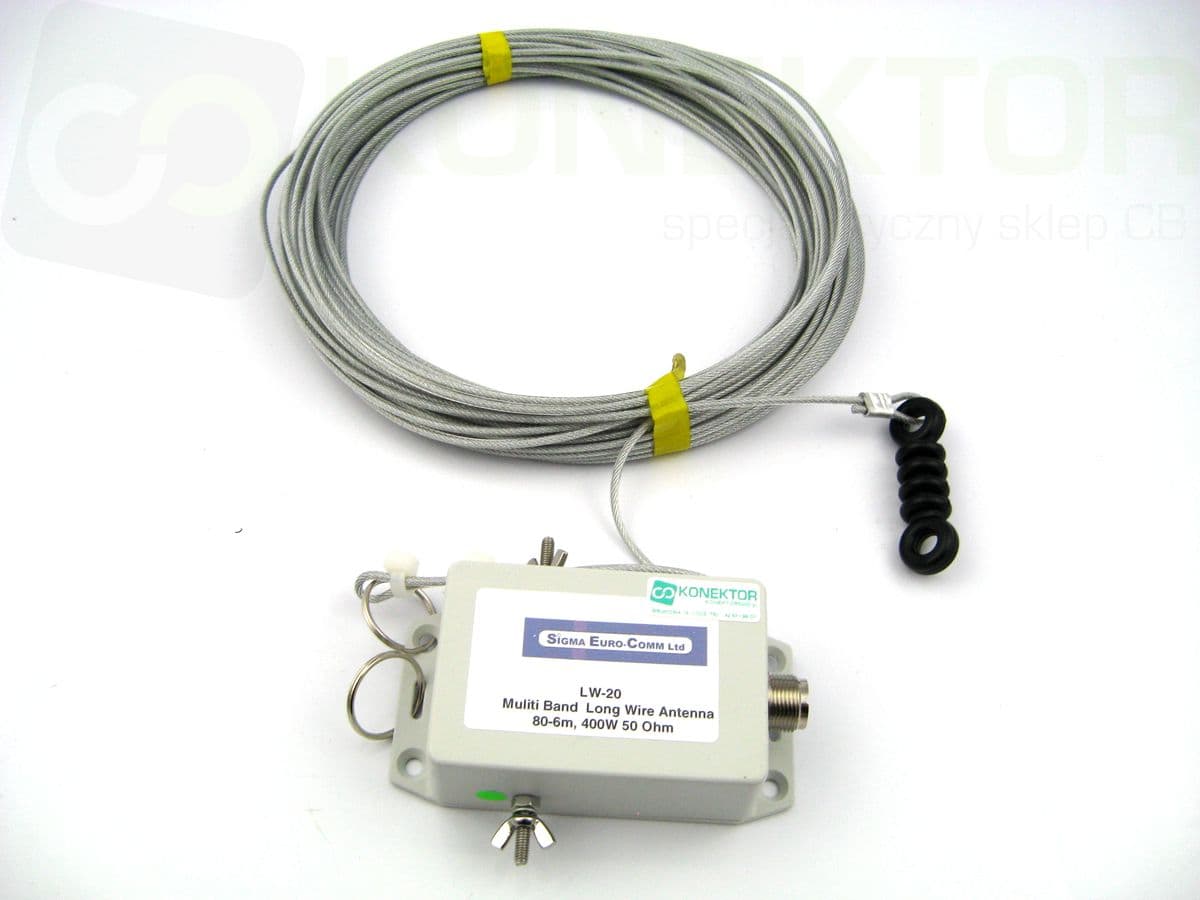

Antena linkowa Sigma LW-20 wyposażona jest w transformator impedancji 9:1 (UNUN). Zapewnia to dopasowanie impedancji 450 omów do wymaganej impedancji bliskiej 50 omów.

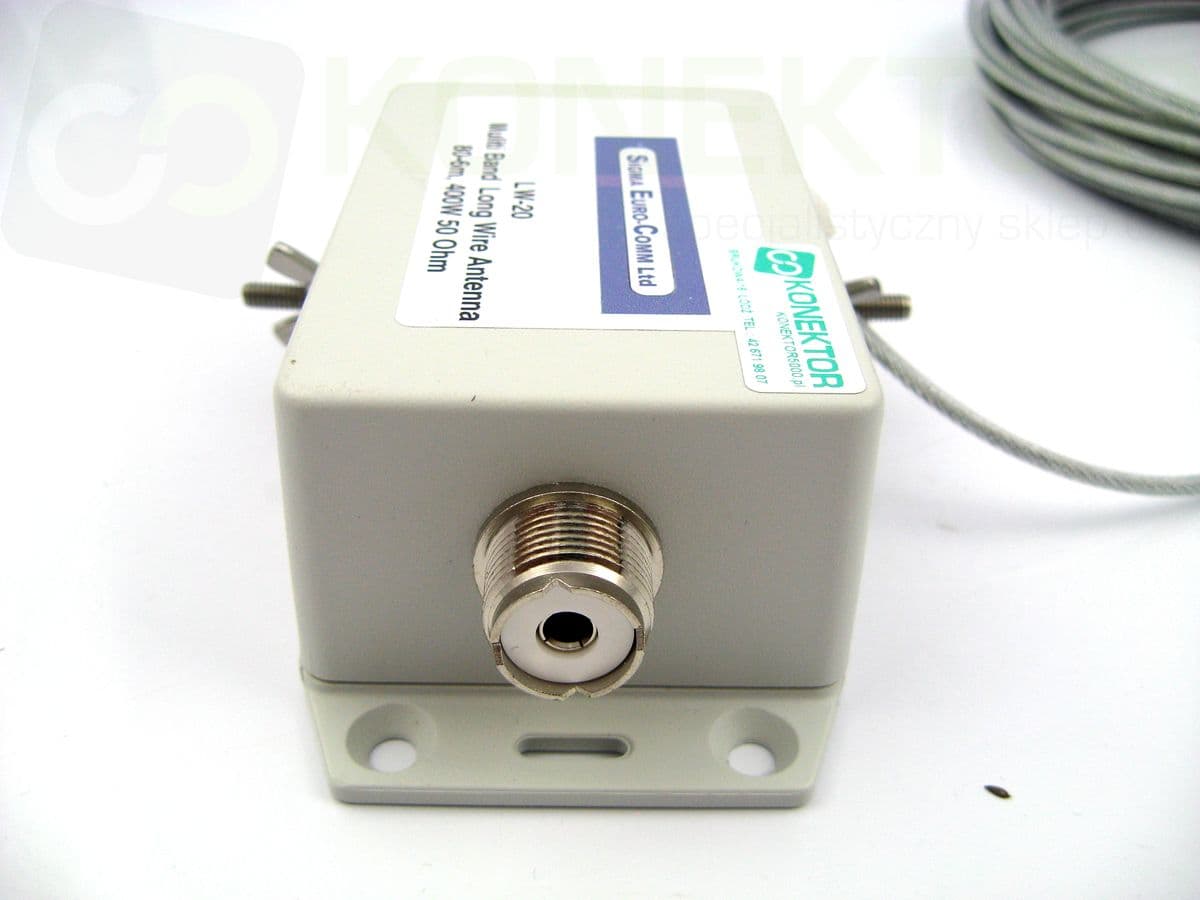

Transformator impedancji wyposażony jest w 3 złącza: złącze SO-239 (UHF), do którego podłączamy linię antenową i dwa zaciski śrubowe z nakrętkami motylkowymi.

Antena Sigma LW-20 jest bardzo prosta w montażu.

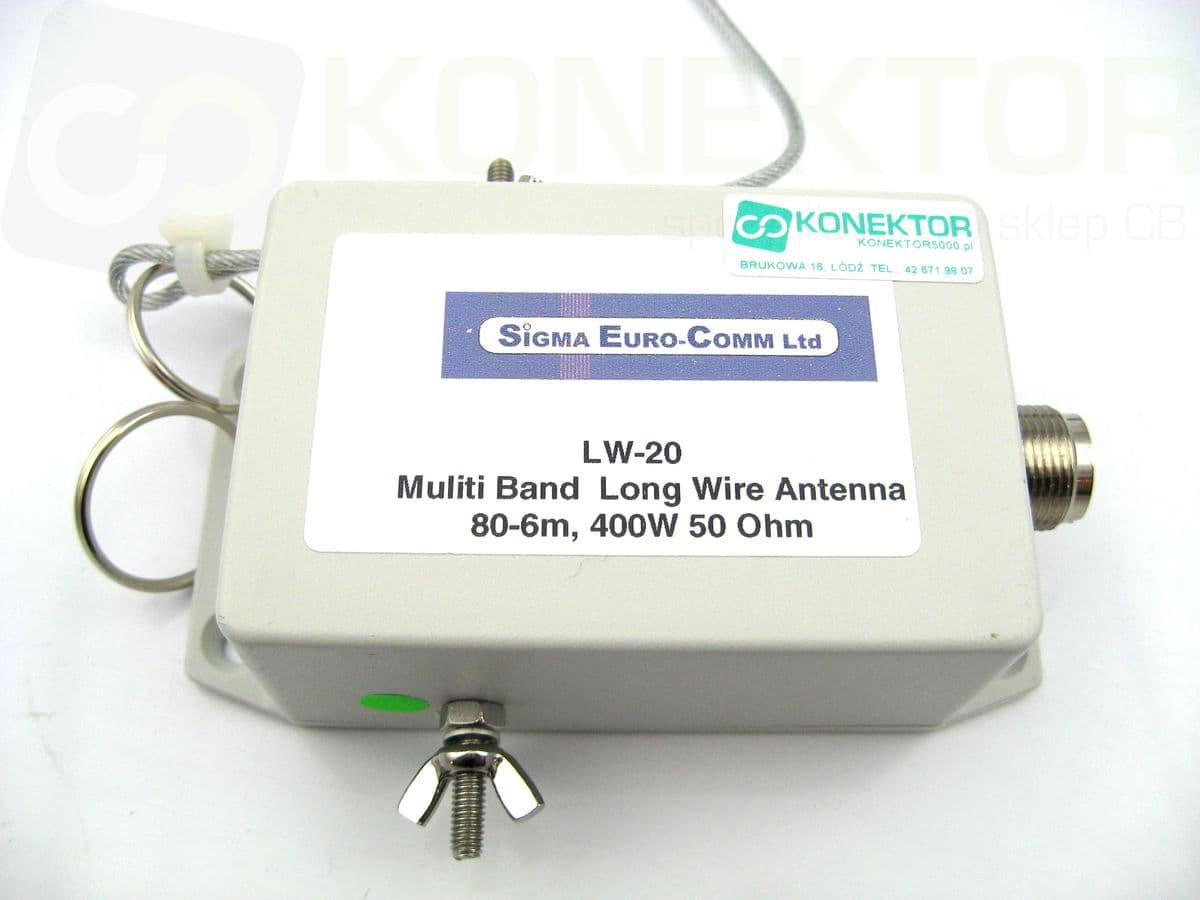

Do jednego z zacisków podłączamy linkę antenową a do drugiego uziemienie (oznaczenie - zielona kropka).

Uziemienie nie jest konieczne, ale w wyraźny sposób ogranicza szumy tła i zapewnia odprowadzenie ładunków elektrostatycznych do ziemi.

Transformator najlepiej jest zamontować tak wysoko jak to możliwe, np. do masztu antenowego lub ściany. Linkę najlepiej rozwiesić w jak największej odległości od transformatora.

Najlepszą opcją pod względem osiągów jest poprowadzenie linki w linii prostej poziomo (horyzontalnie).

Jeśli warunki montażowe na to nie pozwalają to bez obaw można linkę poprowadzić w linii łamanej.


Sigma LW-20 może pracować w zakresie częstotliwości 3.5-52MHz przy użyciu zewnętrznej skrzynki antenowej (skrzynka jest wymagana).

Schemat podłączenia: antena - kabel koncentryczny - skrzynka antenowa - kabel połączeniowy - radiotelefon.

Do anteny dołączona jest polska instrukcja.

Specyfikacja:

• produkcja: Wielka Brytania
• antena linkowa
• zakres częstotliwości 3.5-52MHz (ze skrzynką antenową)
• impedancja: ~ 50 Ohm
• maksymalna moc doprowadzona: 400W CW / 500W PEP
• złącze SO-239 (PL)
• długość: 20m



Zawartość przesyłki ze sklepu Konektor:

• antena linkowa KF Sigma LW-20
• polska instrukcja obsługi
• dowód zakupu (paragon/faktura VAT)
