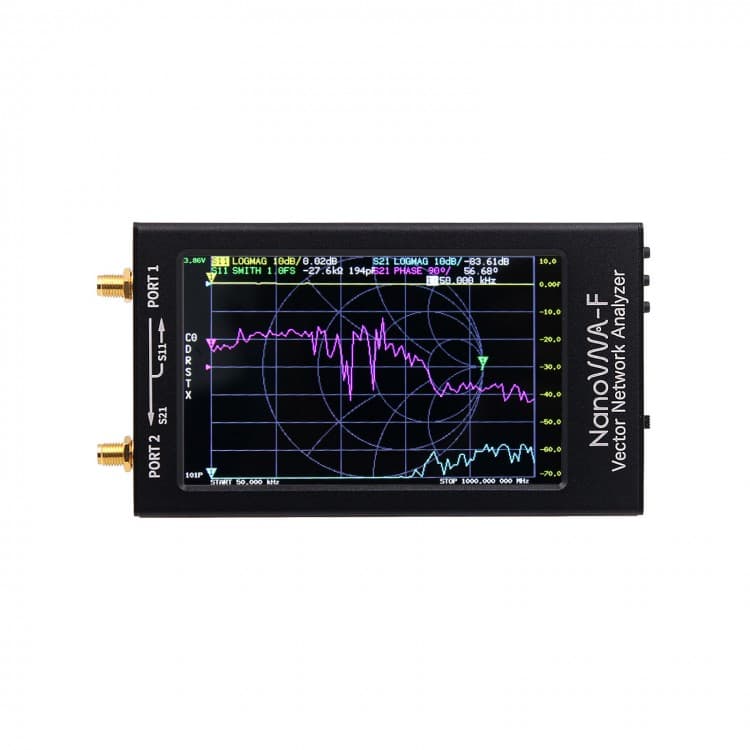

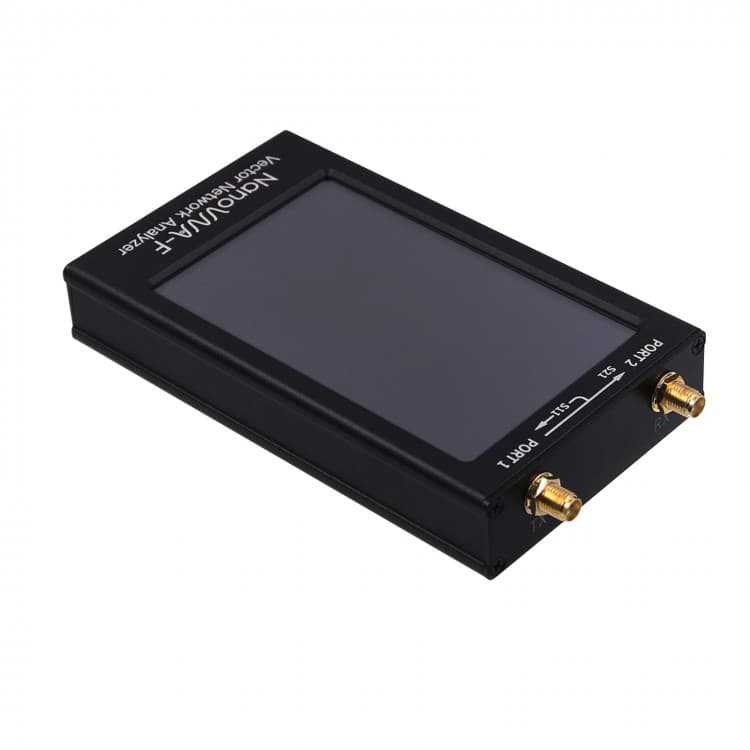

NanoVNA F + RF DEMO KIT analizator antenowy 50kHz - 1500MHz / duży dotykowy wyświetlacz 4.3", akumulator 5000mAh, płytka kalibracyjna, pełna polska instrukcja obsługi

NanoVNA F + RF DEMO KIT
analizator antenowy 50kHz-1500MHz

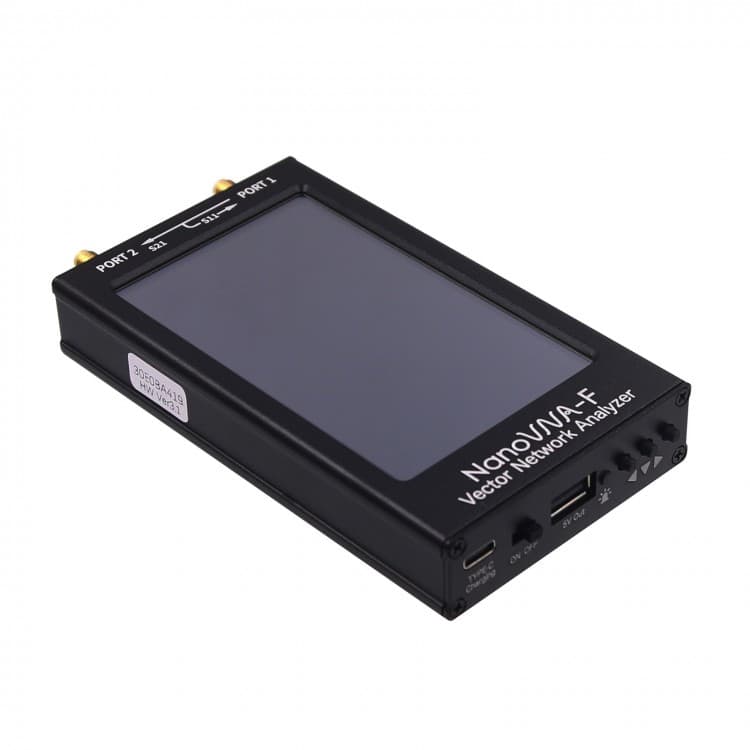

NanoVNA F + RF DEMO KIT - kieszonkowy analizator antenowy:

• wersja F (porównanie do wersji H w dalszej części opisu)
• RF Demo Kit w komplecie
• pierwsza kalibracja wykonana już w naszym serwisie - urządzenie gotowe do pracy
• obsługiwany zakres częstotliwości 50kHz - 1500MHz (HF / VHF / UHF)
• ultrakompaktowe wymiary 54mm x 85.5mm x 11mm (bez gniazd)
• duży dotykowy wyświetlacz TFT 4.3"
• akumulator o dużej pojemności 5000mAh
• wersja z przyciskami do nawigacji (zamiast pokrętła)
• współpraca z oprogramowaniem na PC
• zestaw kalibracyjny w zestawie
• świetna relacja ceny do jakości i możliwości
• tylko w Konektorze - pełna polska instrukcja obsługi (23 strony).

• większy wyświetlacz 4.3" (2.8" wersja H)
• akumulator o wielokrotnie większej pojemności - 5000mAh (400mAh wersja H)
• nawigacja po menu przyciskami (wersja H pokrętło)
• płyta kalibracyjna RF DEMO KIT w zestawie (wersja H nie posiada w zestawie)

Analizator antenowy Nano VNA F to skuteczne podręczne narzędzie stworzone do:

• testowania
• kontroli
• dostrajania
• naprawy

anten oraz instalacji antenowych 50 Ohm.

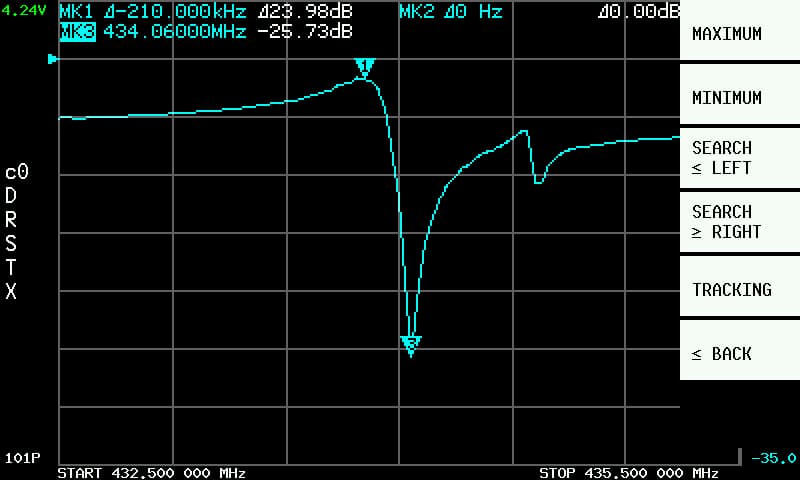

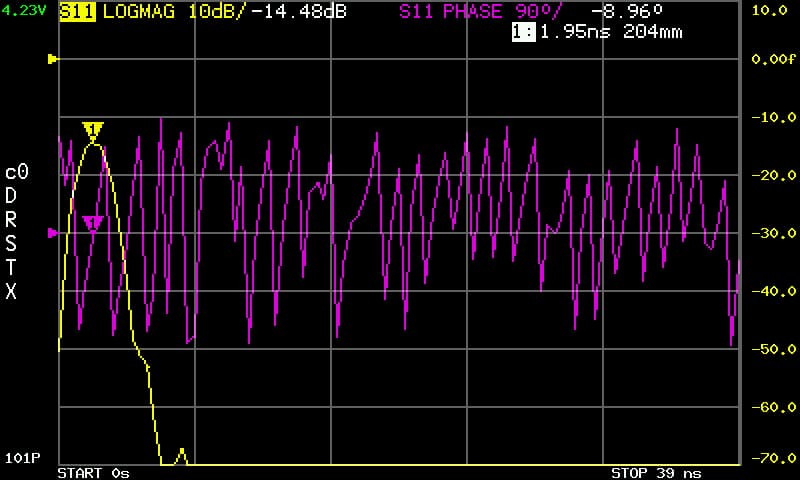

Dokonywanie i prezentacja pomiarów w czasie rzeczywistym.

Wybrane możliwości NanoVNA F:

• szybki test dopasowania anteny
• strojenie anteny do rezonansu
• pomiary porównawcze (np. przed i po burzy)
• pomiar pojemności lub indukcyjności obciążeń reaktancyjnych

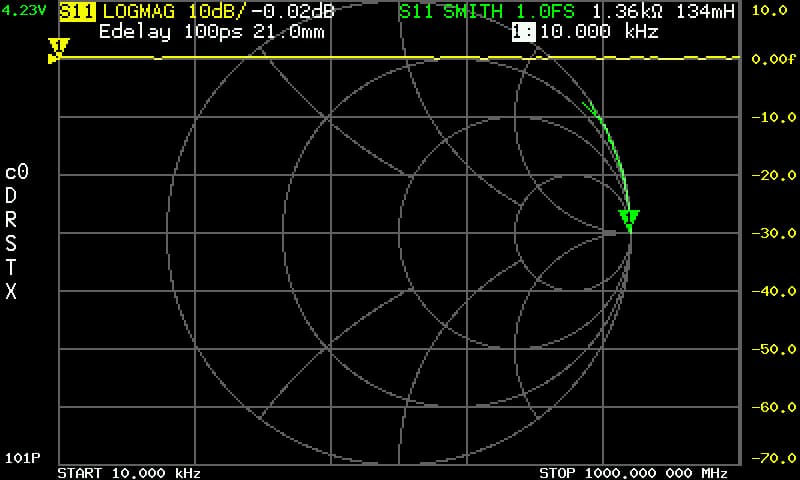

• wykres Smitha

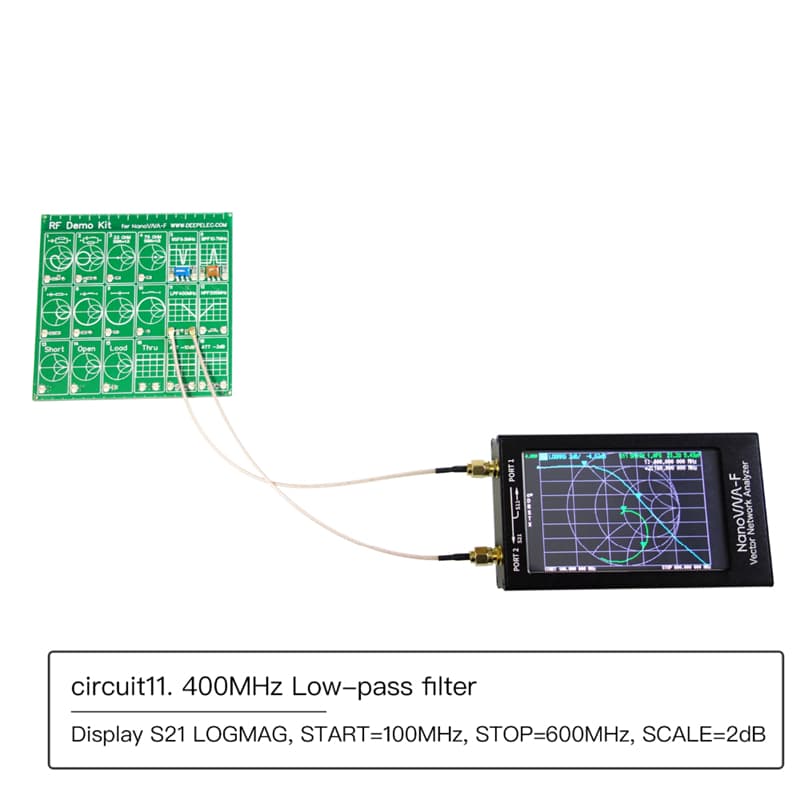

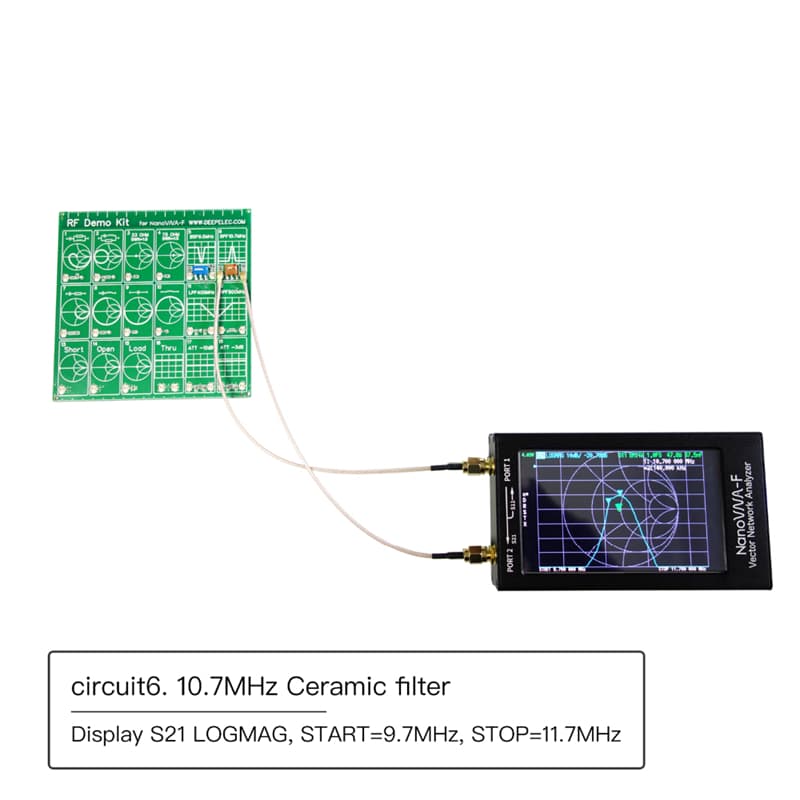

• pomiar charakterystyki filtrów
• wykonanie pomiarów charakterystyk anten.

Mimo swoich ogromnych możliwości obsługa NanoVNA jest bardzo prosta jak na tego typu sprzęt.

Rewelacyjny stosunek ceny do możliwości - analizator antenowy w cenie klasycznego reflektometru 1.6-525MHz.

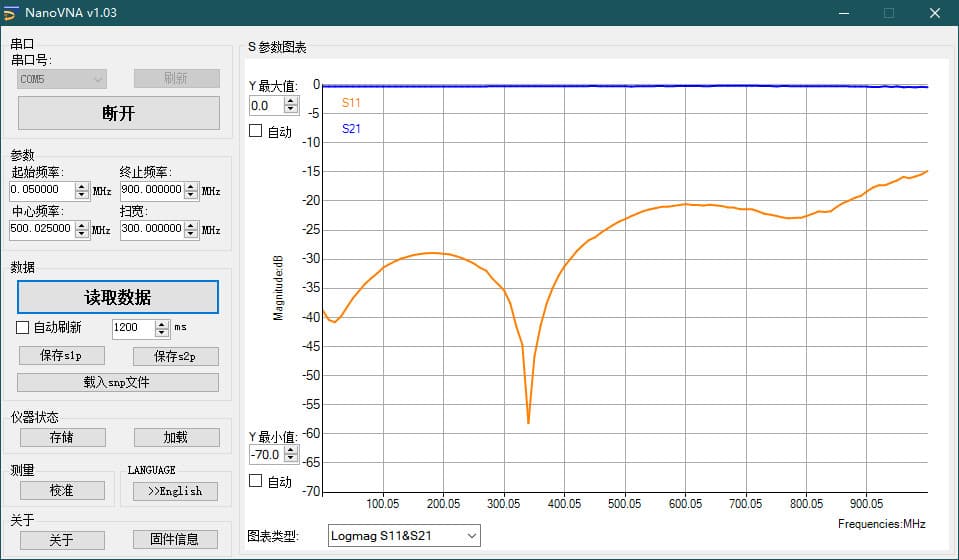

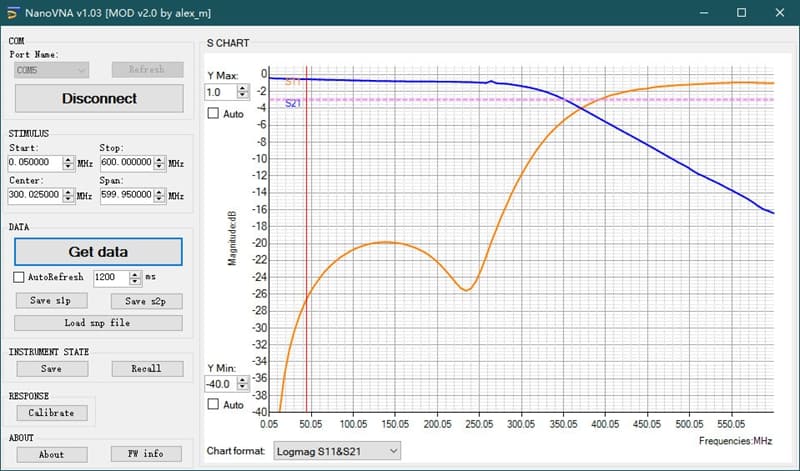

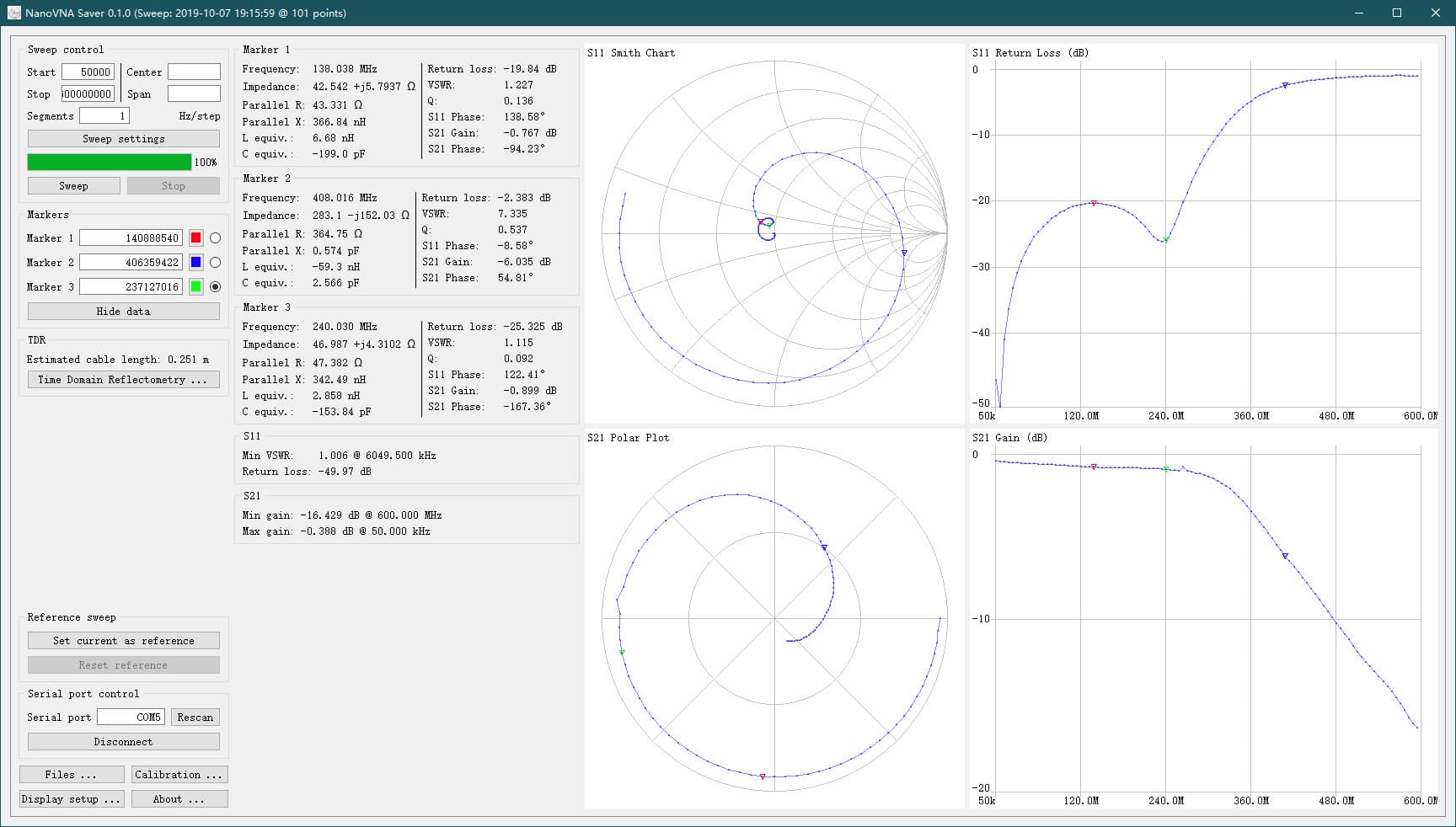

Nano VNA F można również używać w połączeniu z komputerem lub smartfonem Android - umożliwia to np. zachowywanie wykresów, ich publikację lub przetwarzanie.

Możliwość wyświetlania pomiarów w czasie rzeczywistym na ekranie komputera / smartfona.





Aplikacja NanoVNA WebApp dostępna jest w sklepie Google Play:
https://play.google.com/store/apps/details?id=net.lowreal.nanovnawebapp

Każdy egzemplarz NanoVNA F jest skalibrowany w naszym serwisie - gotowy do pracy po wyjęciu z pudełka. Usługa bezpłatna.

Do urządzenia otrzymasz także pełną instrukcję obsługi w języku polskim (23 strony). Nie sprzedajemy samej instrukcji.

Czym różni się analizator antenowy od reflektometru?

Podstawowa różnica między analizatorem antenowym a reflektometrem to spektrum możliwości. Reflektometr wysokiej klasy pozwala nam na względnie dokładny pomiar SWR (i nic więcej). Natomiast analizator jest w stanie pomierzyć nie tylko dokładnie SWR, ale także impedancję falową czy reaktancję.

Reflektometrem nie jesteśmy sprawdzić czy antena jest w rezonansie, a jest to bardzo istotne dla pracy anteny (niski SWR nie zawsze gwarantuje skuteczną pracę anteny).

Analizator nie wymaga podpięcia radiotelefonu do wykonania pomiaru - inaczej niż w przypadku reflektometru.

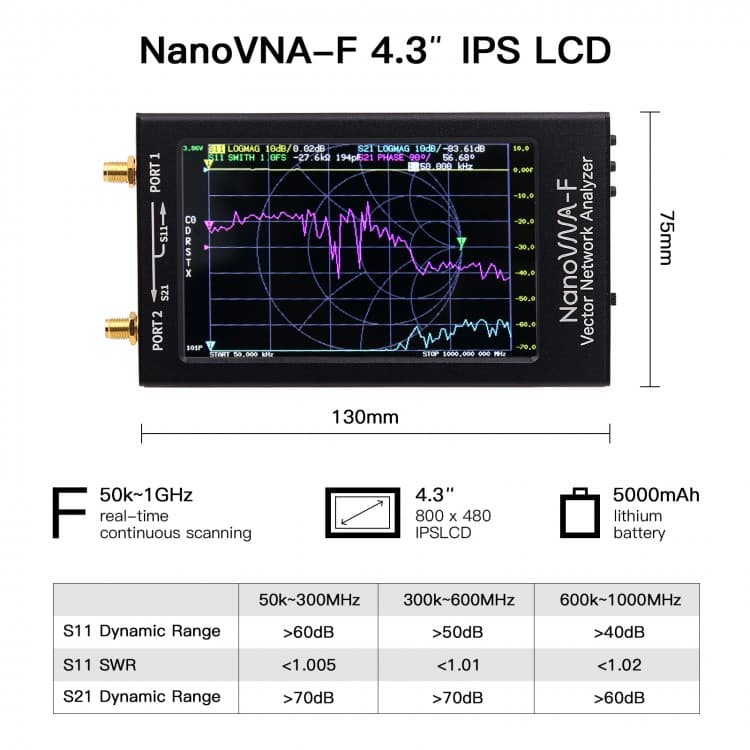

Specyfikacja:

• zakres częstotliwości: 0.05-1500MHz
• język: angielski (nie posiada języka polskiego)
• wyświetlacz kolorowy: 4.3" TFT (800x600)
• złącze antenowe: SMA
• moc wyjściowa: -13dBm (maksymalnie -9dBm)
• wbudowany akumulator: 5000mAh
• zasilanie: USB 5V
• wymiary: 130mm x 75mm x 11mm (bez gniazd)

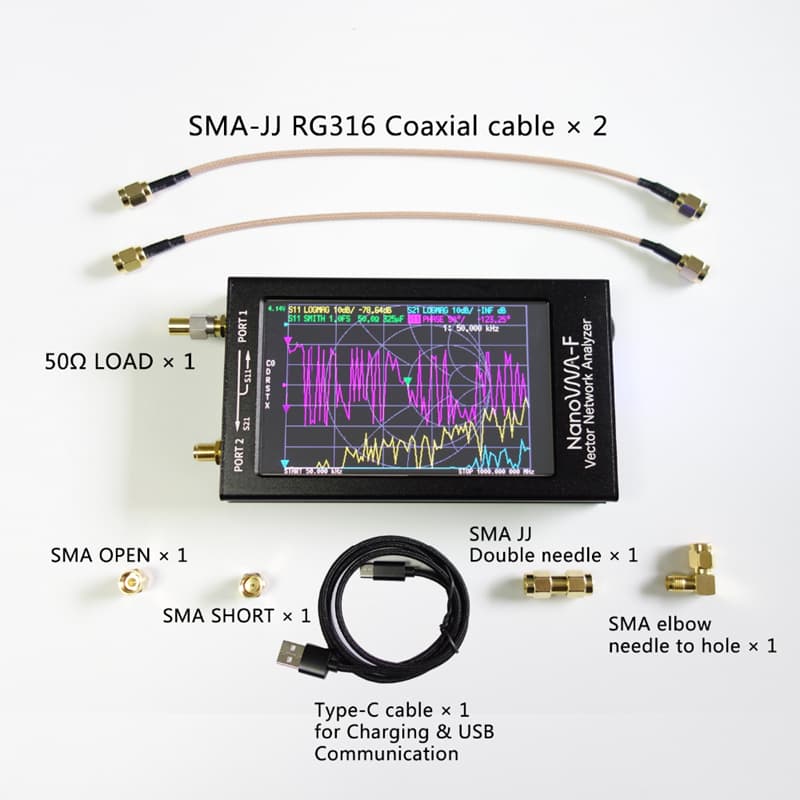

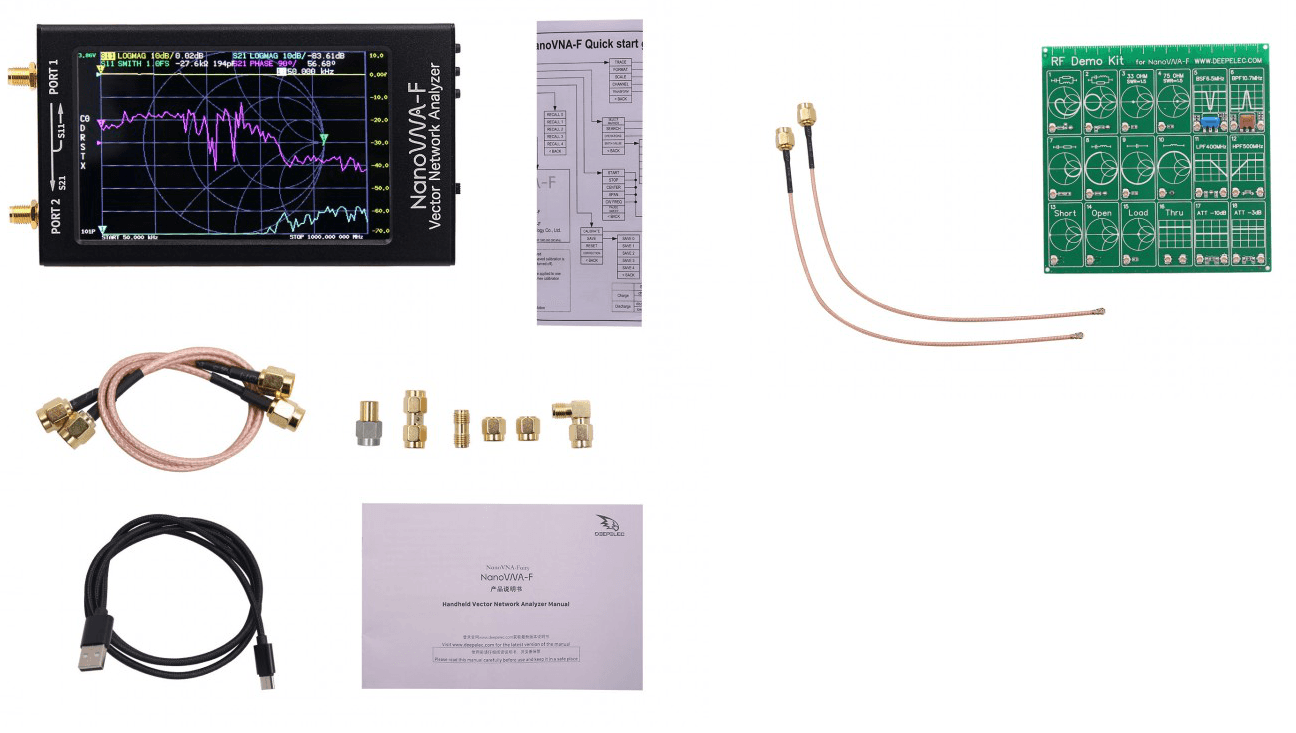

Zawartość przesyłki ze sklepu Konektor:

• analizator antenowy NanoVNA F (najnowsza wersja)

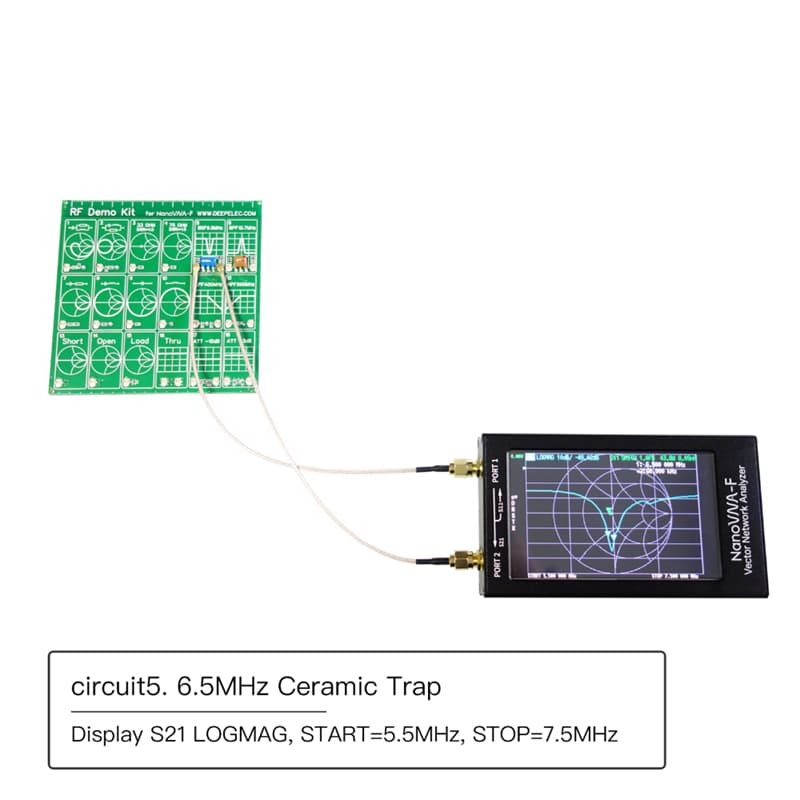

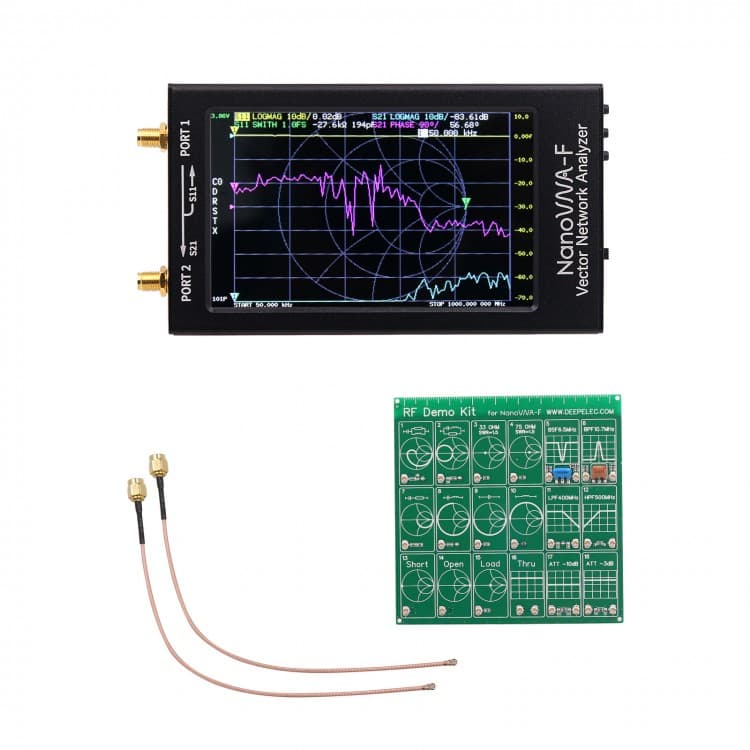

• płyta kalibracyjna RF Demo Kit
• zmontowana obudowa z tworzywa sztucznego
• usługa kalibracji
• estetyczne etui transportowe
• kabel połączeniowy USB PC - USB C
• kabel połączeniowy USB C - USB C (np. do aplikacji na smartfon Android)
• kabel połączeniowy SMA-M/SMA-M 2szt.
• sztuczne obciążenie do kalibracji
• adaptery do kalibracji 2szt.
• pełna polska instrukcja obsługi (23 strony)
• dowód zakupu (paragon lub faktura VAT)

• adapter SMA-M/BNC
• adapter SMA-M/UHF
• adapter SMA-M/N
• adapter SMA-M/SMA-M
• adapter SMA-M/UHF na kablu
• przedłużacz SMA-M/SMA-F 100cm

725.00 PLN
