ShackComs Solar Activity Monitor – monitor propagacji HF

ShackComs Solar Activity Monitor

monitor propagacji HF/VHF i aktywności słonecznej

 ShackComs Solar Activity Monitor - monitor propagacji HF/VHF i aktywności słonecznej:

• monitor propagacji radiowej HF i VHF – czytelna prezentacja aktualnych wskaźników warunków propagacyjnych

• dane o aktywności słonecznej i geomagnetycznej - m.in. Solar Flux (SFI), indeksy A i K oraz liczba plam słonecznych

• informacje o warunkach na pasmach krótkofalarskich – 80/40 m, 30/20 m, 17/15 m, 12/10 m oraz wybrane pasma VHF

• obsługa Wi-Fi 2,4 GHz – automatyczne pobieranie informacji przez internet

• aktualizacja danych co 15 minut – regularne odświeżanie wskaźników propagacyjnych

• personalizowany wyświetlacz – możliwość wyświetlenia własnego znaku wywoławczego i wyboru prezentowanych parametrów

• informacje o propagacji zorzowej (Aurora) – przydatne również dla operatorów zainteresowanych łącznościami VHF

• zasilanie USB-C 5V – niski pobór prądu, około 135 mA podczas normalnej pracy

• możliwość pracy z powerbanku – urządzenie można wykorzystywać także podczas aktywności terenowych, np. SOTA i POTA

• automatyczne aktualizacje oprogramowania OTA – możliwość wprowadzania poprawek i nowych funkcji przez internet

• konstrukcja przystosowana do środowiska radiowego – filtracja zasilania i rozwiązania ograniczające zakłócenia RF

• bez abonamentu – korzystanie z usługi nie wymaga cyklicznych opłat

Prezentacja na YouTube:

https://www.youtube.com/watch?v=1XrDR7LRTGM

ShackComs Solar Activity Monitor – sprawdzaj warunki propagacyjne bez włączania komputera

ShackComs Solar Activity Monitor (SAM) to kompaktowy monitor warunków propagacyjnych, zaprojektowany w Wielkiej Brytanii specjalnie dla krótkofalowców.

Urządzenie prezentuje aktualne dane o aktywności słonecznej, zaburzeniach geomagnetycznych i przewidywanych warunkach propagacji na pasmach amatorskich.

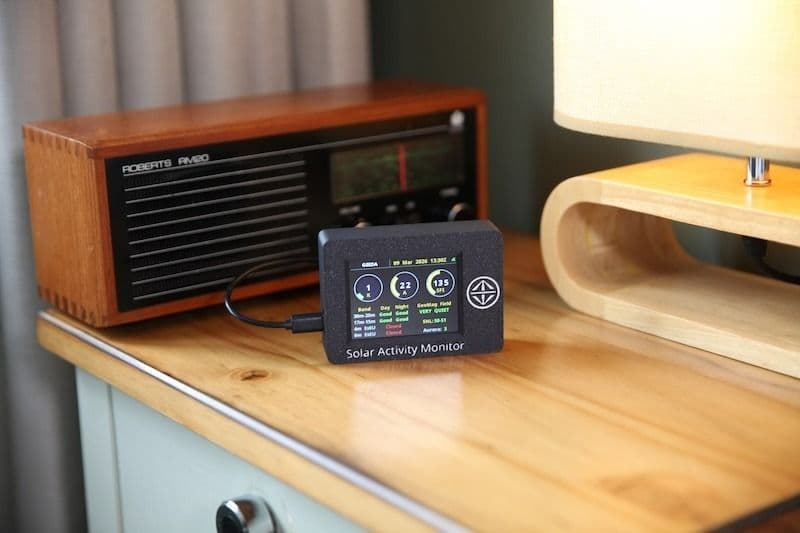

Zamiast sprawdzać kilka stron internetowych, możesz obserwować najważniejsze informacje bezpośrednio na wyświetlaczu ustawionym obok radiostacji.

Monitor przyda się podczas codziennych łączności, polowania na DX-y, zawodów krótkofalarskich i nasłuchu.

Pozwala szybko sprawdzić, czy warunki sprzyjają pracy na wyższych pasmach HF oraz czy aktywność geomagnetyczna może wpływać na propagację sygnałów radiowych.

Urządzenie korzysta z danych Solar-Terrestrial Data udostępnianych przez Paula L. Herrmana (N0NBH), znanych wielu krótkofalowcom ze strony HamQSL.com.

Dla kogo jest ShackComs Solar Activity Monitor?

• DX-owcy – do bieżącej obserwacji warunków sprzyjających dalekim łącznościom

• Uczestnicy zawodów krótkofalarskich – do kontroli wskaźników propagacyjnych bez przełączania okien na komputerze

• Operatorzy emisji cyfrowych – jako dodatkowe źródło informacji podczas pracy FT8, FT4 i innych emisji

• Miłośnicy VHF – do śledzenia aktywności geomagnetycznej i parametrów związanych z propagacją zorzową

• Uczestnicy aktywacji SOTA i POTA – dzięki niewielkiemu zapotrzebowaniu na energię i możliwości współpracy z mobilnym hotspotem

• Początkujący krótkofalowcy – do nauki zależności między aktywnością Słońca, stanem jonosfery i warunkami na poszczególnych pasmach.

ShackComs Solar Activity Monitor to przydatne wyposażenie stanowiska krótkofalarskiego, które pozwala wygodnie obserwować aktywność słoneczną i warunki propagacyjne.

Łączy automatyczne pobieranie danych, personalizowany wyświetlacz i niewielkie zapotrzebowanie na energię w urządzeniu niewymagającym stale uruchomionego komputera.

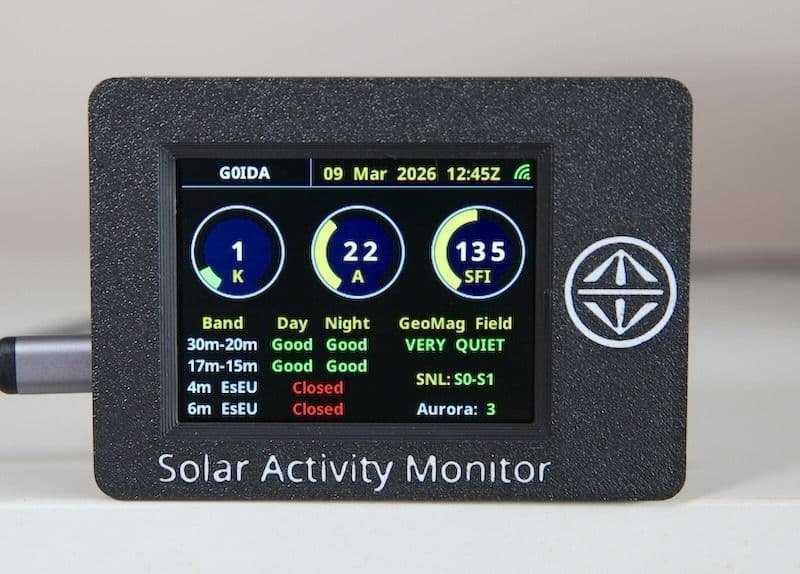

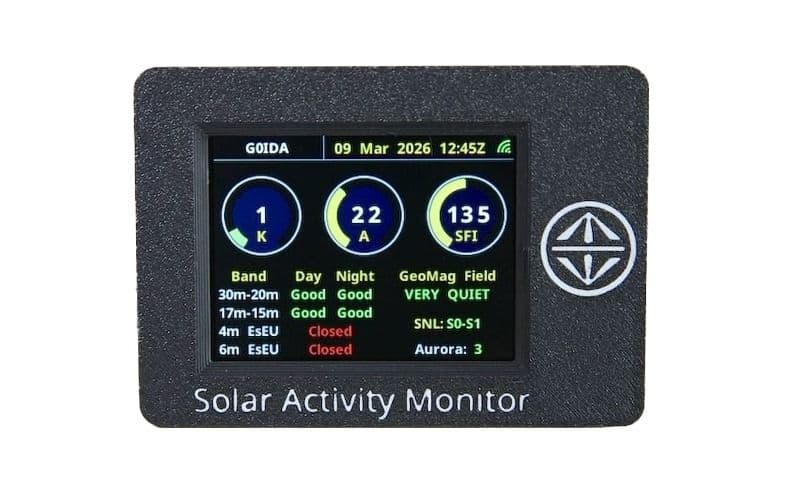

Jakie informacje wyświetla Solar Activity Monitor?

Warunki propagacyjne na pasmach HF i VHF

ShackComs Solar Activity Monitor umożliwia wyświetlanie wskaźników propagacyjnych dla następujących grup pasm:

• 80 m / 40 m – pasma 3,5 i 7 MHz

• 30 m / 20 m – pasma 10 i 14 MHz

• 17 m / 15 m – pasma 18 i 21 MHz

• 12 m / 10 m – pasma 24 i 28 MHz

• 6 m – pasmo 50 MHz, wersja europejska

• 4 m – pasmo 70 MHz, wersja europejska

• 2 m – pasmo 144 MHz, wersja europejska

• VHF Aurora – informacje związane z możliwością występowania propagacji zorzowej.

Użytkownik może wybrać cztery grupy pasm prezentowane na wyświetlaczu.

Wskaźniki propagacji stanowią pomoc w ocenie warunków radiowych.

Nie są bezpośrednim pomiarem otwarcia konkretnego pasma ani gwarancją nawiązania łączności.

Aktywność słoneczna i pogoda kosmiczna

Oprócz podstawowych informacji propagacyjnych monitor prezentuje parametry pozwalające lepiej zrozumieć aktualne warunki w jonosferze.

Solar Flux Index (SFI)

Wskaźnik strumienia promieniowania słonecznego na częstotliwości 2800 MHz. Jest pośrednią miarą aktywności słonecznej. Wyższe wartości SFI często sprzyjają lepszej propagacji na wyższych pasmach HF, szczególnie 15, 12 i 10 m.

K-index

Wskaźnik bieżących zaburzeń pola magnetycznego Ziemi. Niskie wartości oznaczają spokojniejsze warunki geomagnetyczne. Wysokie mogą wskazywać na zaburzenia propagacji, szczególnie na trasach przebiegających przez okolice biegunów.

A-index

Dobowy wskaźnik aktywności geomagnetycznej, przydatny do oceny ogólnego poziomu zaburzeń wpływających na propagację radiową.

Sunspots – plamy słoneczne

Informacja o liczbie plam słonecznych, związana z aktywnością Słońca i długoterminowymi zmianami warunków propagacyjnych.

Solar Wind – wiatr słoneczny

Dane dotyczące wiatru słonecznego, którego zmiany mogą wpływać na ziemską magnetosferę i warunki łączności radiowej.

X-ray – promieniowanie rentgenowskie

Informacje o aktywności rentgenowskiej Słońca, istotnej m.in. przy obserwacji rozbłysków słonecznych mogących powodować krótkotrwałe zakłócenia propagacji HF.

Aurora – aktywność zorzowa

Parametry związane z występowaniem zorzy polarnej, interesujące m.in. dla radioamatorów wykorzystujących odbicia sygnałów VHF od obszarów jonizacji zorzowej.

Personalizacja – wybierz informacje, które Cię interesują

Solar Activity Monitor nie ogranicza użytkownika do jednego, fabrycznie ustalonego widoku.

Po zarejestrowaniu urządzenia na stronie producenta można:

• wprowadzić własny znak krótkofalarski

• wybrać cztery grupy pasm wyświetlane na ekranie

• skonfigurować dodatkowe pole informacyjne

• dostosować wyświetlane dane do własnych zainteresowań.

Dodatkowe pole może prezentować między innymi informacje o zorzy polarnej, plamach słonecznych, wietrze słonecznym, promieniowaniu X lub parametrach pola magnetycznego.

To rozwiązanie szczególnie przydatne dla operatorów specjalizujących się w określonych pasmach lub rodzajach propagacji.

Automatyczna aktualizacja danych przez Wi-Fi

Monitor łączy się z internetem przez sieć Wi-Fi 2,4 GHz i co 15 minut pobiera aktualne dane z serwera producenta ShackComs.

Nie wymaga podłączenia do transceivera ani stale pracującego komputera.

Po wstępnej konfiguracji i rejestracji urządzenie automatycznie łączy się z zapamiętaną siecią Wi-Fi i wyświetla dostępne informacje.

W terenie może korzystać z mobilnego hotspotu udostępnionego przez smartfon, dzięki czemu sprawdzi się również podczas aktywności w terenie.

Ważne: do aktualizowania informacji wymagane jest działające połączenie internetowe i dostępność serwera producenta.

Zasilanie USB-C – również z powerbanku

ShackComs Solar Activity Monitor jest zasilany napięciem 5 V przez port USB-C.

Podczas normalnej pracy pobiera około 135 mA, co odpowiada mocy około 0,68 W.

Tak niski pobór energii umożliwia korzystanie z typowej ładowarki USB lub powerbanku.

Urządzenie nie ma wbudowanego akumulatora – wymaga zewnętrznego źródła zasilania.

Konstrukcja przygotowana do pracy w radiostacji

Solar Activity Monitor został zaprojektowany z uwzględnieniem specyfiki środowiska radiokomunikacyjnego.

Producent zastosował filtrowanie zasilania 5 V, układy ograniczające zakłócenia RF oraz dwustronną płytkę PCB z płaszczyznami masy.

Rozwiązania te mają ograniczać emisję niepożądanych zakłóceń i poprawiać odporność urządzenia na sygnały radiowe występujące w otoczeniu radiostacji.

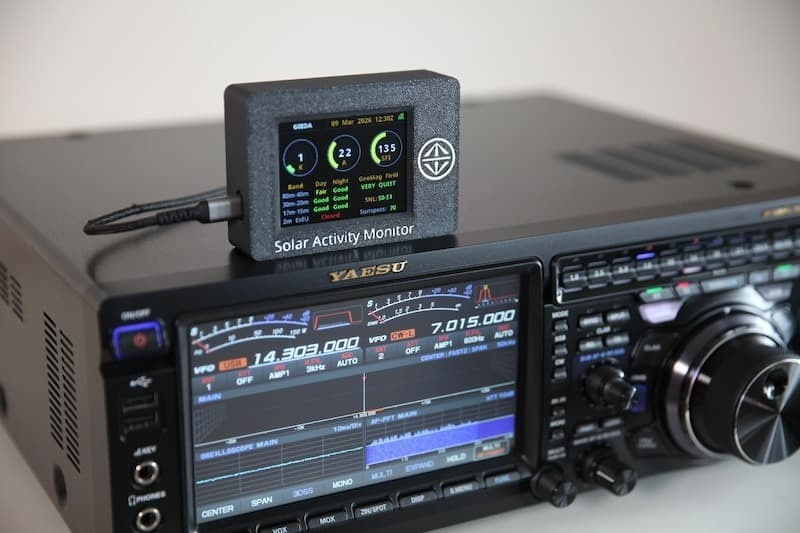

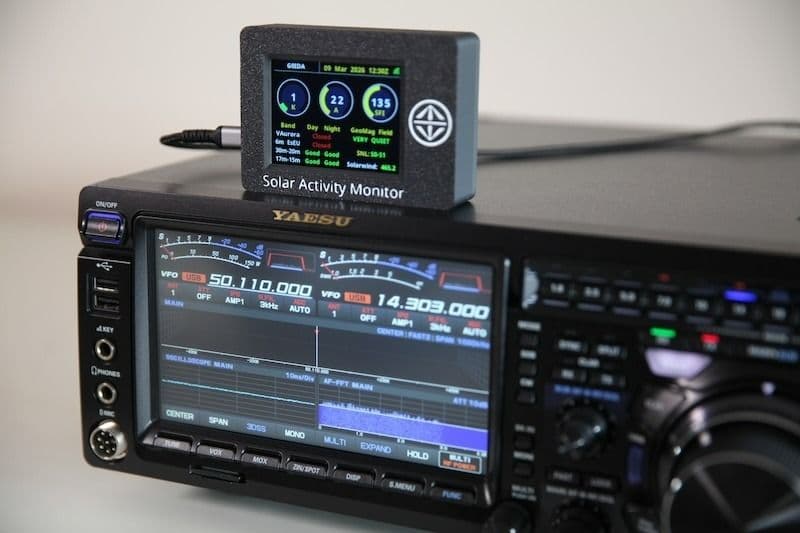

Monitor może pracować na stanowisku wyposażonym w transceiver HF/VHF, odbiornik komunikacyjny oraz komputer z oprogramowaniem krótkofalarskim.

Specyfikacja

Pierwsze uruchomienie

Konfiguracja Solar Activity Monitor odbywa się w kilku krokach:

1. Podłącz urządzenie do źródła zasilania USB 5 V.

2. Po uruchomieniu monitor utworzy własny punkt dostępowy Wi-Fi.

3. Połącz się z nim za pomocą smartfona lub komputera i wybierz swoją domową sieć Wi-Fi.

4. Zarejestruj urządzenie na stronie ShackComs, podając numer seryjny i znak wywoławczy.

5. W ustawieniach wybierz interesujące Cię pasma i dodatkowe parametry.

Po zakończeniu konfiguracji monitor automatycznie pobiera dane propagacyjne przez internet.

Zawartość przesyłki ze sklepu Konektor:

• Monitor ShackComs Solar Activity Monitor.

• przewód USB-C do zasilania urządzenia.

• dowód zakupu (paragon lub faktura VAT)

461.25 PLN
