FNIRSI DSO-TC4

\r\n

przenośny oscyloskop cyfrowy 3 w 1 z testerem komponentów i generatorem sygnału

\r\n

$\"\"$

\r\n

Najważniejsze cechy i funkcje

\r\n

\r\n

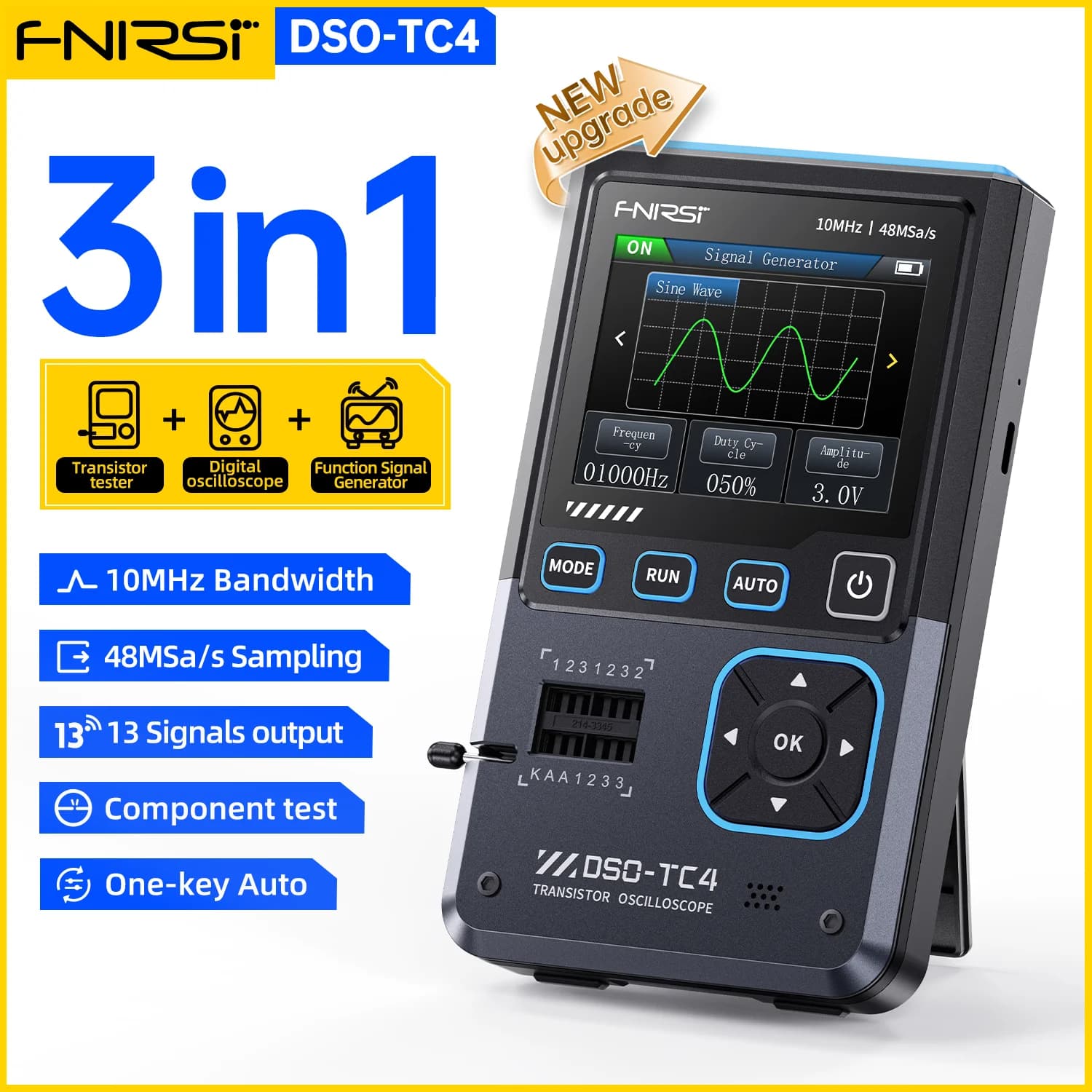

3w1 oscyloskop, tester komponentów i generator sygnału - uniwersalne urządzenie łączące trzy funkcje pomiarowe w jednym - idealne do diagnostyki, napraw i testów elektronicznych.
\r\n
\r\n
Pasmo pomiarowe do 10 MHz - możliwia analizę sygnałów analogowych i cyfrowych w typowych układach elektronicznych, wzmacniaczach czy generatorach.
\r\n
\r\n
Szybkość próbkowania 48 MSa/s - gwarantuje wysoką dokładność odwzorowania przebiegów i stabilne wyświetlanie nawet szybkich zmian sygnału.
\r\n
\r\n
Kolorowy ekran TFT 2,8″ - wyraźny, czytelny wyświetlacz umożliwia komfortową obserwację przebiegów oraz wyników pomiarów w czasie rzeczywistym.
\r\n
\r\n

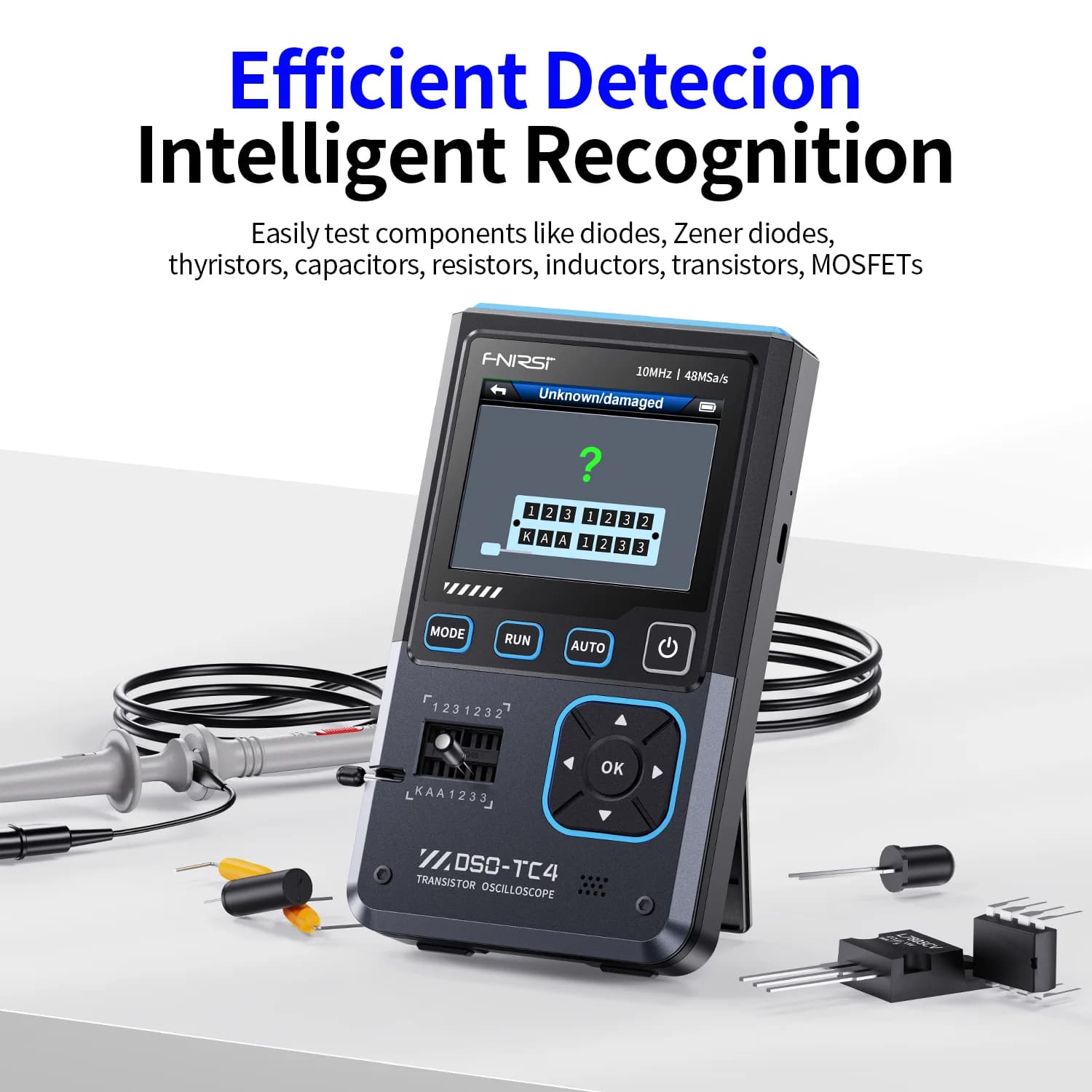

Tester elementów elektronicznych - automatycznie rozpoznaje i analizuje elementy takie jak rezystory, kondensatory, cewki, diody, tranzystory, tyrystory i MOSFET-y.
\r\n
\r\n
Generator sygnału DDS - umożliwia generowanie przebiegów testowych (sinusoidalnych, prostokątnych, trójkątnych) o regulowanej częstotliwości i amplitudzie - idealny do testowania filtrów i wzmacniaczy.
\r\n
\r\n
Automatyczna identyfikacja komponentów urządzenie samodzielnie wykrywa typ elementu i jego konfigurację pinów, przyspieszając diagnostykę i minimalizując ryzyko błędów.
\r\n
\r\n
Wbudowany akumulator litowo-jonowy 1500 mAh - długi czas pracy bez zasilania sieciowego - idealne rozwiązanie do pracy mobilnej, w warsztacie i w terenie.
\r\n
\r\n
Ładowanie przez port USB-C - szybkie i wygodne ładowanie z dowolnego źródła - zasilacza, laptopa lub powerbanku.
\r\n
\r\n
Tryb HOLD i funkcje wyzwalania - możliwość zatrzymania przebiegu i dokładnej analizy sygnałów z wykorzystaniem różnych trybów triggerowania.
\r\n
\r\n
Kompaktowa i lekka konstrukcja - niewielkie wymiary i niska waga ułatwiają transport i codzienne użytkowanie w terenie.
\r\n
\r\n
Aktualizacje firmware’u - urządzenie obsługuje aktualizacje oprogramowania, zapewniając rozszerzanie funkcji i poprawki działania.
\r\n

\r\n $\"\"$

\r\n

FNIRSI DSO-TC4 to zaawansowane, wielofunkcyjne narzędzie pomiarowe 3 w 1 przeznaczone do zastosowań w serwisach elektronicznych, laboratoriach, warsztatach oraz dla hobbystów.

Urządzenie łączy funkcje oscyloskopu cyfrowego, testera komponentów elektronicznych oraz generatora sygnału, co pozwala na kompleksową analizę i diagnostykę układów elektronicznych w jednym poręcznym modelu.

\r\n

DSO-TC4 oferuje pasmo analogowe do 10 MHz i szybkość próbkowania 48 MSa/s, co umożliwia precyzyjne śledzenie i analizę sygnałów o średnich częstotliwościach, typowych dla układów analogowych i cyfrowych.

Kolorowy, 2,8-calowy ekran TFT prezentuje przebiegi i wyniki pomiarów w czytelny sposób, co ułatwia ocenę sygnałów bez potrzeby dodatkowego sprzętu.

\r\n

Oscyloskop został zaprojektowany tak, aby był mobilny i wygodny w obsłudze - z wbudowanym akumulatorem litowo-jonowym o dużej pojemności, który zapewnia godziny pracy w terenie lub przy projektach DIY.

Zasilanie przez port USB-C sprawia, że jest łatwo ładowalny w każdym warsztacie lub domowym centrum elektroniki.

\r\n
$\"\"$

\r\n

Parametry główne

\r\n

\r\n
Ekran: kolorowy wyświetlacz TFT o przekątnej 2,8 cala
\r\n
\r\n
Podświetlenie: regulowana jasność
\r\n
\r\n
Zasilanie: port USB Type-C (5 V / 1 A)
\r\n
\r\n
Akumulator: 3,7 V / 1500 mAh (litowo-jonowy)
\r\n
\r\n
Języki menu: chiński, angielski, niemiecki, portugalski, japoński, hiszpański, koreański, rosyjski
\r\n
\r\n
Wymiary: ok. 90 × 142 × 27,5 mm
\r\n
\r\n
Waga: ok. 186 g
\r\n

\r\n

Parametry oscyloskopu

\r\n

\r\n
Częstotliwość próbkowania w czasie rzeczywistym: 48 MSa/s
\r\n
\r\n
Pasmo analogowe: 10 MHz
\r\n
\r\n
Impedancja wejściowa: 1 MΩ
\r\n
\r\n
Tryb sprzężenia: AC / DC
\r\n
\r\n
Zakres napięcia testowego:
\r\n
- \r\n
  przy sondzie 1:1 - 80 Vpp (+ 40 V)
  \r\n
- \r\n
  przy sondzie 10:1 - 800 Vpp (+ 400 V)
  \r\n
\r\n
\r\n
Czułość pionowa: 10 mV/div - 10 V/div (w zakresie X1)
\r\n
\r\n
Przesunięcie pionowe: regulowane z podglądem na ekranie
\r\n
\r\n
Zakres podstawy czasu: 50 ns – 20 s
\r\n
\r\n
Tryb wyzwalania: Auto / Normal / Single
\r\n
\r\n
Rodzaj wyzwalania: zbocze narastające lub opadające
\r\n
\r\n
Poziom wyzwalania: regulowany z podglądem
\r\n
\r\n
Zatrzymanie przebiegu: tak (funkcja HOLD)
\r\n
\r\n
Pomiary automatyczne: Max, Min, Avg, RMS, Vpp, częstotliwość, okres, współczynnik wypełnienia
\r\n

\r\n

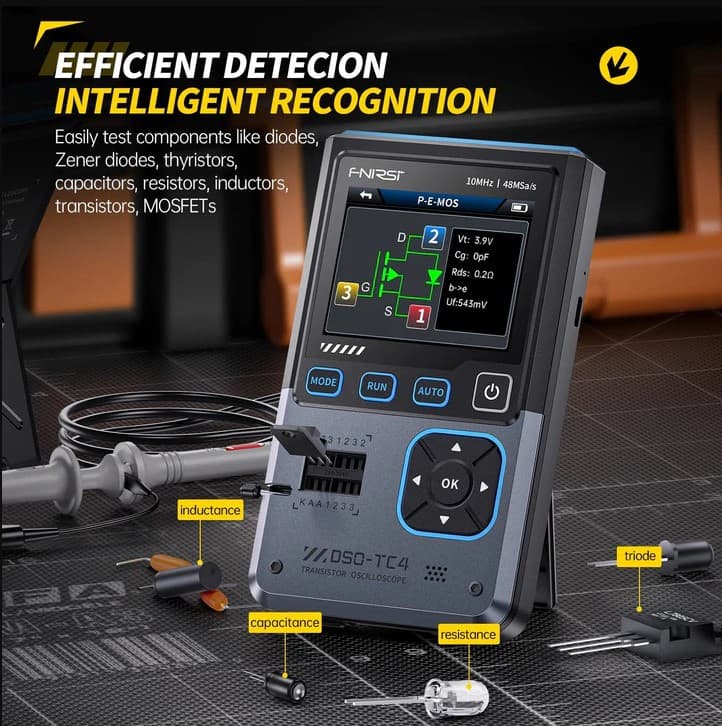

Tester komponentów elektronicznych

\r\n

\r\n
Tranzystory: pomiar współczynnika wzmocnienia hFE, napięcia Ube, Ic/Ie, prądu upływu Iceo, Ices, oraz spadku napięcia na diodzie zabezpieczającej Uf
\r\n
\r\n
Diody: pomiar spadku napięcia przewodzenia < 5 V, pojemności złącza i prądu upływu wstecznego
\r\n
\r\n
Diody Zenera:
\r\n
- \r\n
  zakres pomiarowy 0,01 - 32 V
  \r\n
- \r\n
  pomiar napięcia przebicia wstecznego (K-A-A)
  \r\n
\r\n
\r\n
Tranzystory polowe (FET):
\r\n
- \r\n
  JFET: pojemność bramki Cg, prąd drenu Id przy Vgs, spadek napięcia diody Uf
  \r\n
- \r\n
  IGBT: prąd Id przy Vgs, spadek napięcia Uf
  \r\n
- \r\n

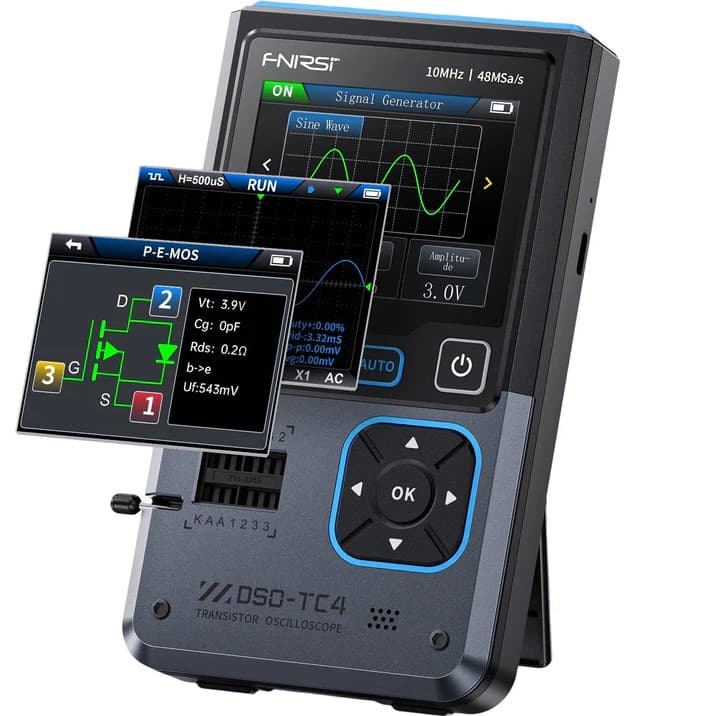

  MOSFET: napięcie progowe Vt, pojemność Cg, rezystancja dren-źródło Rds, spadek napięcia Uf
  \r\n
\r\n
\r\n
Tyrystor jednokierunkowy (SCR): napięcie wyzwalania < 5 V, poziom napięcia bramki
\r\n
\r\n
Tyrystor dwukierunkowy (triak): prąd wyzwalania < 6 mA (napięcie bramki)
\r\n
\r\n
Kondensatory: zakres 25 pF - 100 mF, pomiar pojemności i współczynnika strat Vloss
\r\n
\r\n
Rezystory: zakres 0,01 Ω - 50 MΩ
\r\n
\r\n
Cewki: zakres 10 µH - 1000 µH (z pomiarem rezystancji DC)
\r\n
\r\n

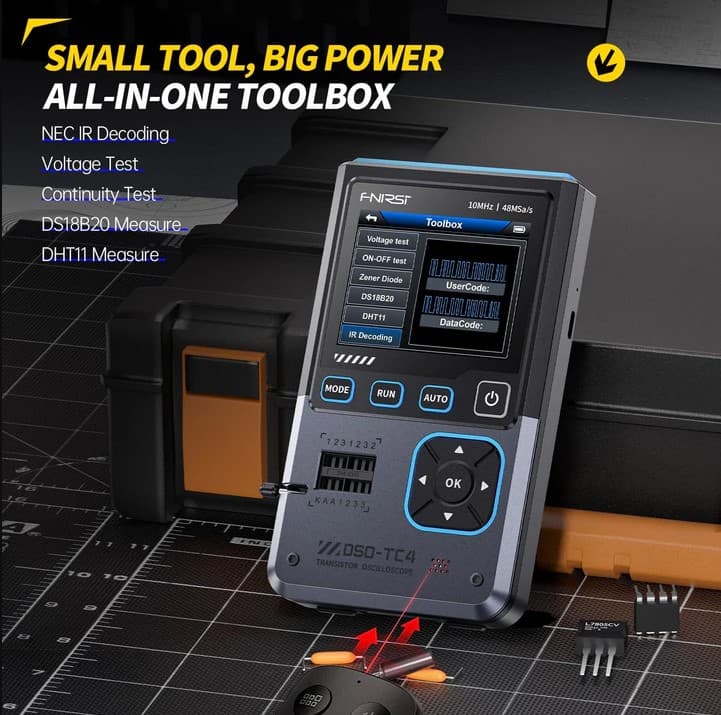

Czujnik temperatury DS18B20: pomiar temperatury - piny GND, DQ, VDD
\r\n
\r\n
Czujnik temperatury i wilgotności DHT11: pomiar T/H - piny VDD, DATA, GND
\r\n

\r\n

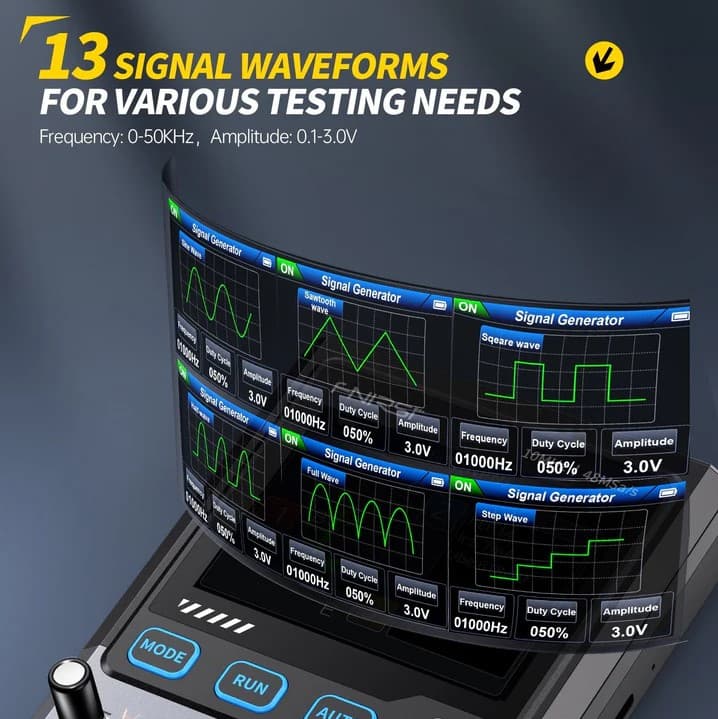

Generator sygnału

\r\n

\r\n
Kształt fali: obsługa 13 typów przebiegów (sinusoidalny, prostokątny, trójkątny itp.)
\r\n
\r\n
Zakres częstotliwości: 0 - 50 kHz
\r\n
\r\n
Współczynnik wypełnienia prostokąta: 0 - 100 %
\r\n
\r\n
Amplituda wyjściowa: 0,1 V - 3,0 V
\r\n

\r\n
$\"\"$

\r\n

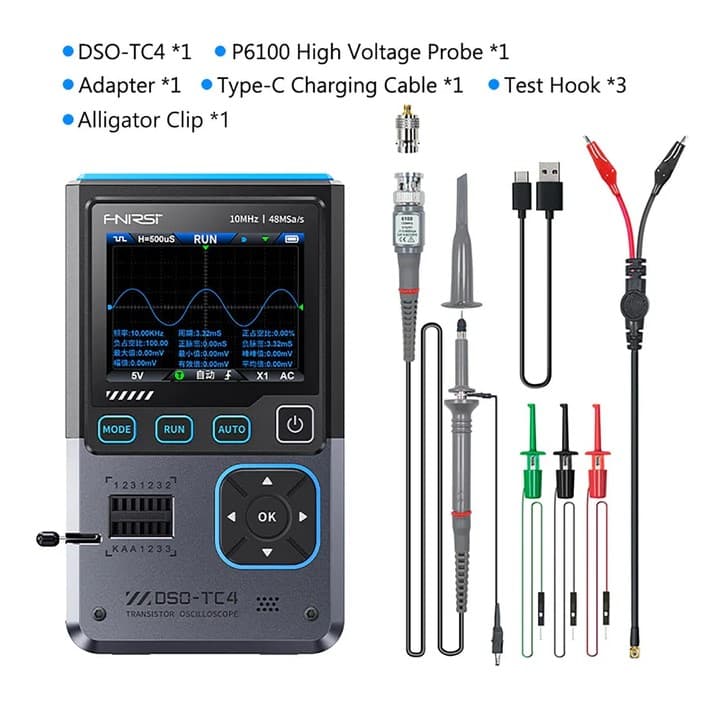

Zawartość przesyłki ze sklepu Konektor:
\r\n

FNIRSI DSO-TC4 oscyloskop 3 w 1
sonda oscyloskopowa P6100
przewody z krokodylkami
3 x haczyki testowe
przewód USB-C
instrukcja obsługi
dowód zakupu (paragon lub faktura VAT)
