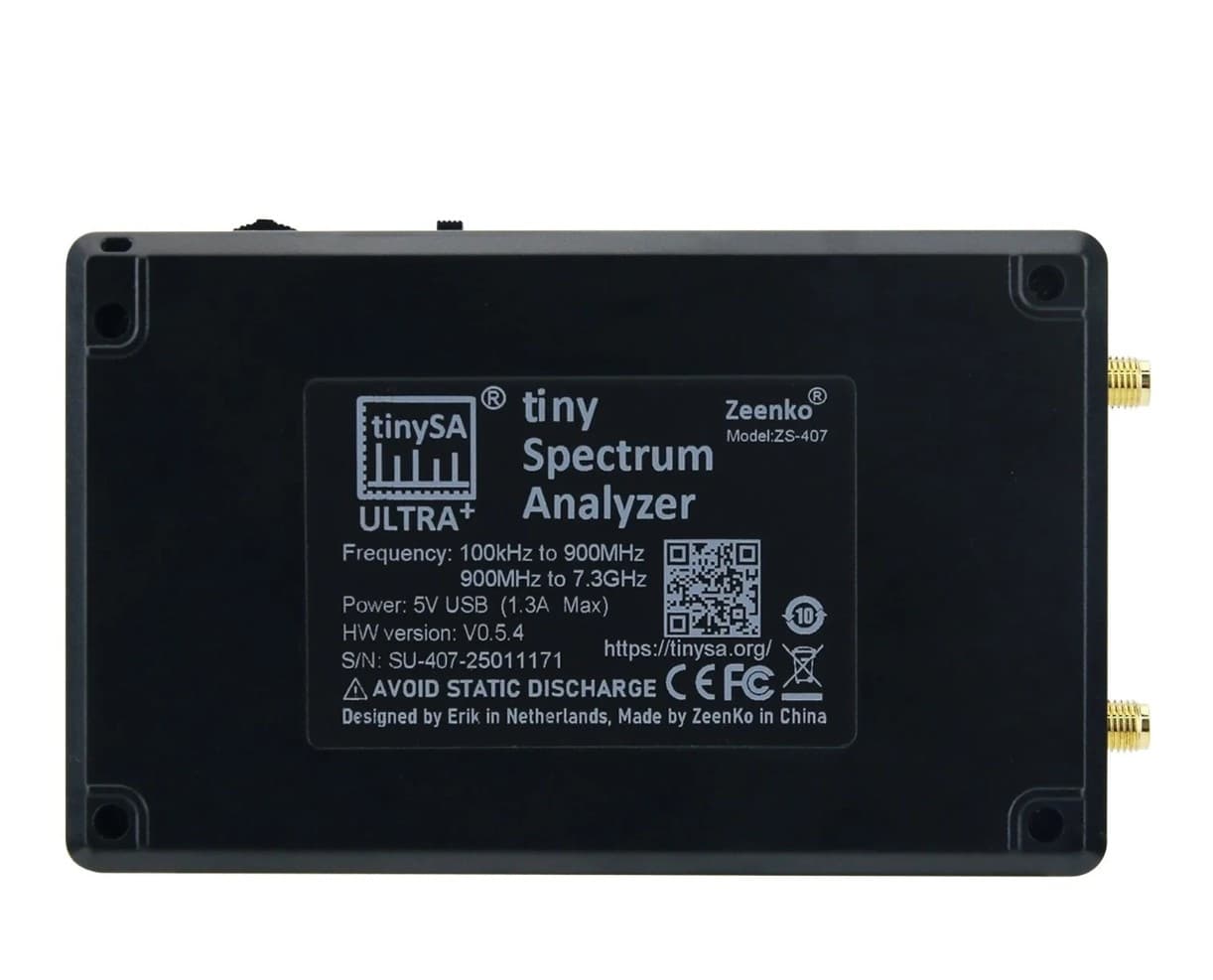

TinySA Ultra+ ZS-407 przenośny analizator widma 100kHz-7,3GHz, generator sygnału, duży wyświetlacz 4"

TinySA ULTRA+ ZS-407 Spectrum Analyzer

przenośny analizator widma 100kHz-7,3GHz

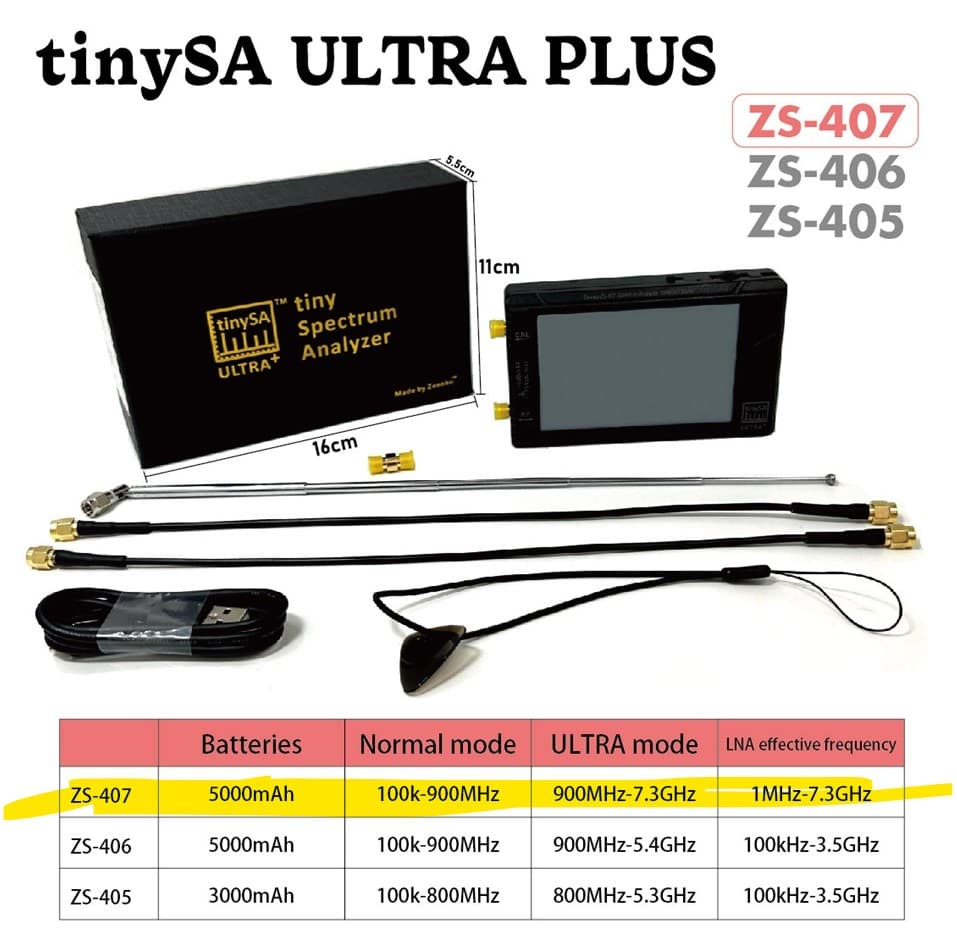

• najwyższa wersja ZS-407 - zakresy pracy 100kHz-900MHz / 900MHz-7,3GHz
• funkcja generatora sygnałowego

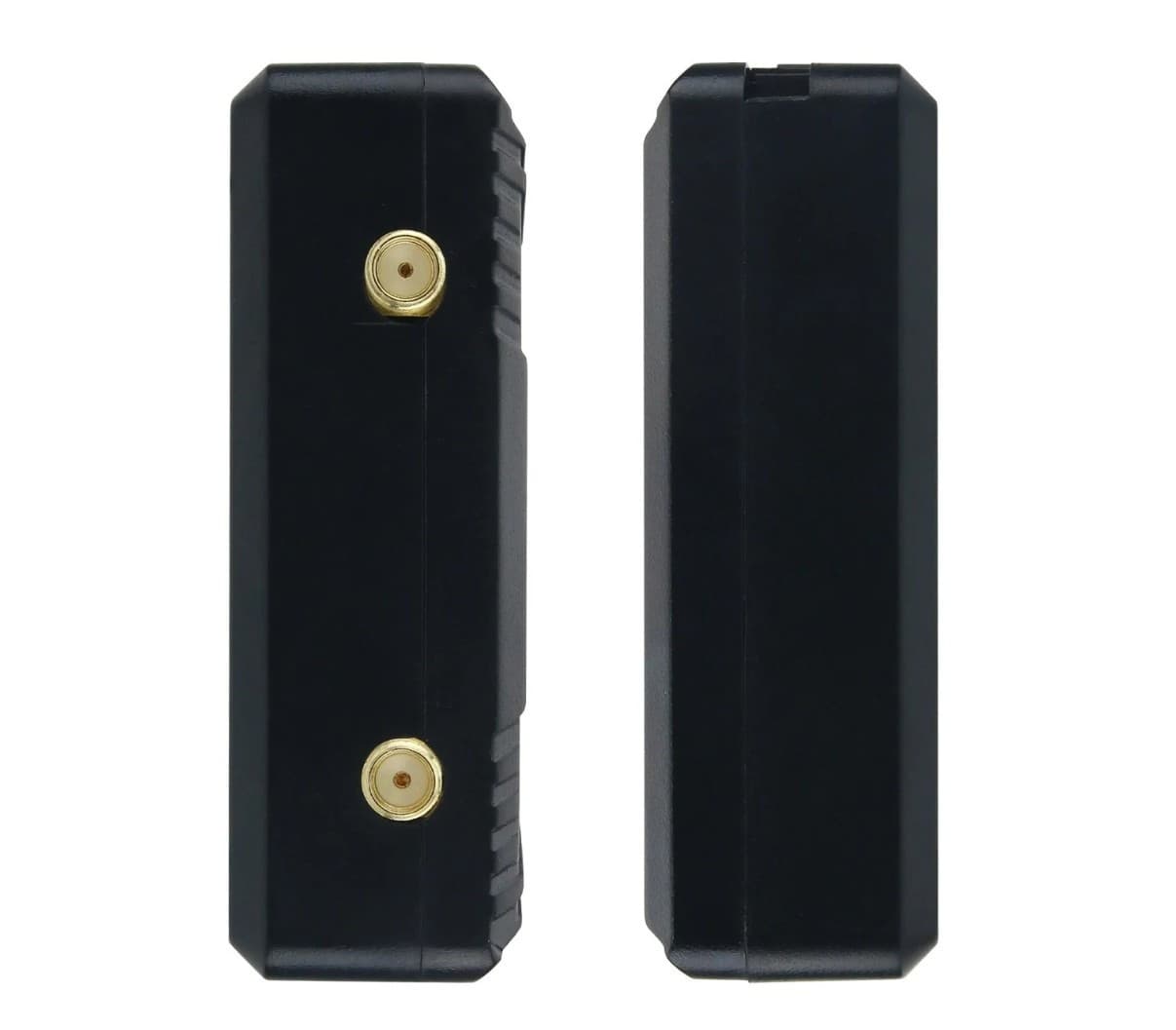

• dwa złącza antenowe SMA żeńskie
• antena teleskopowa odkręcana w zestawie
• dwa przewody połączeniowe SMA w zestawie
• kostka / pazurek do obsługi dotykowej

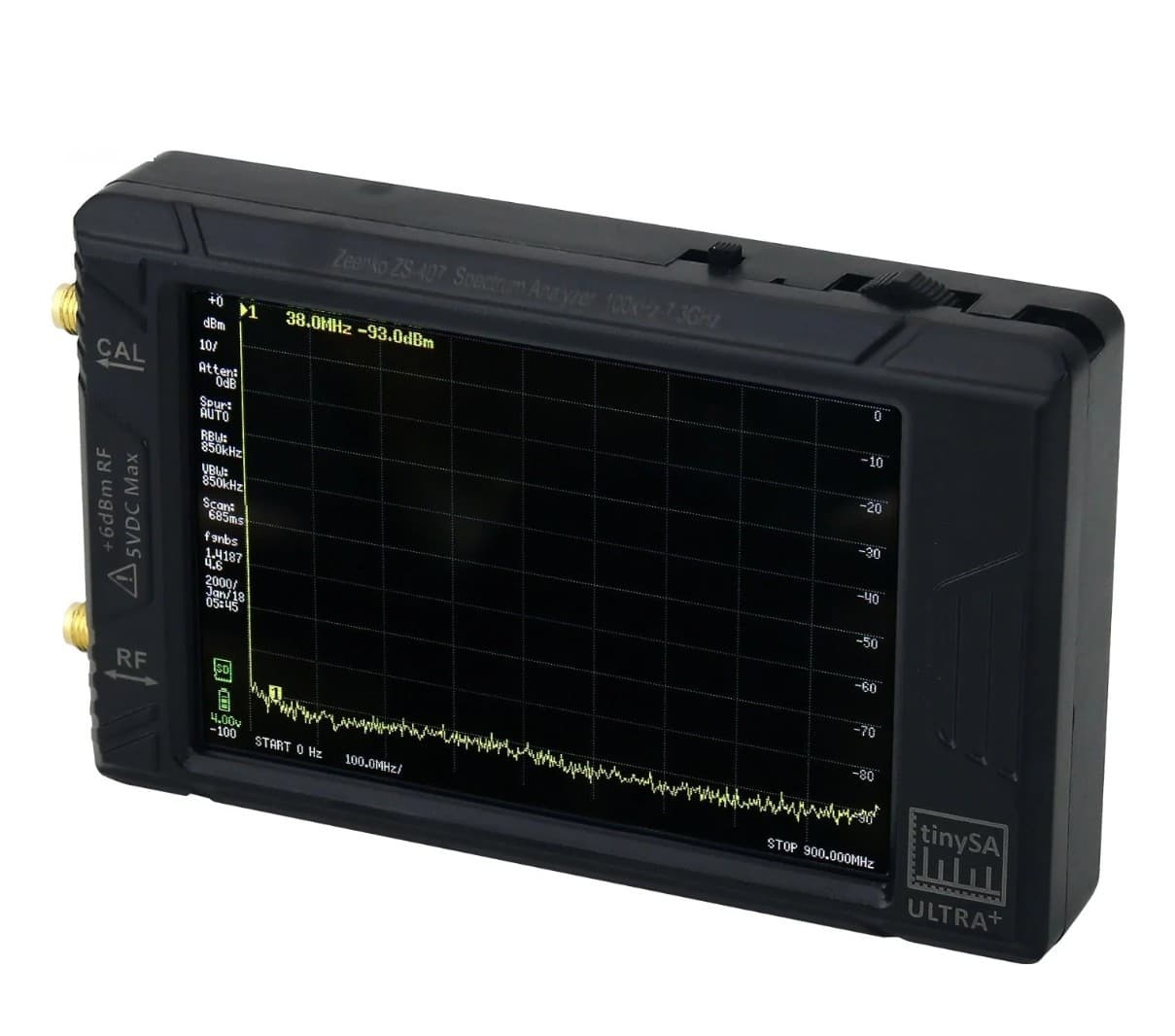

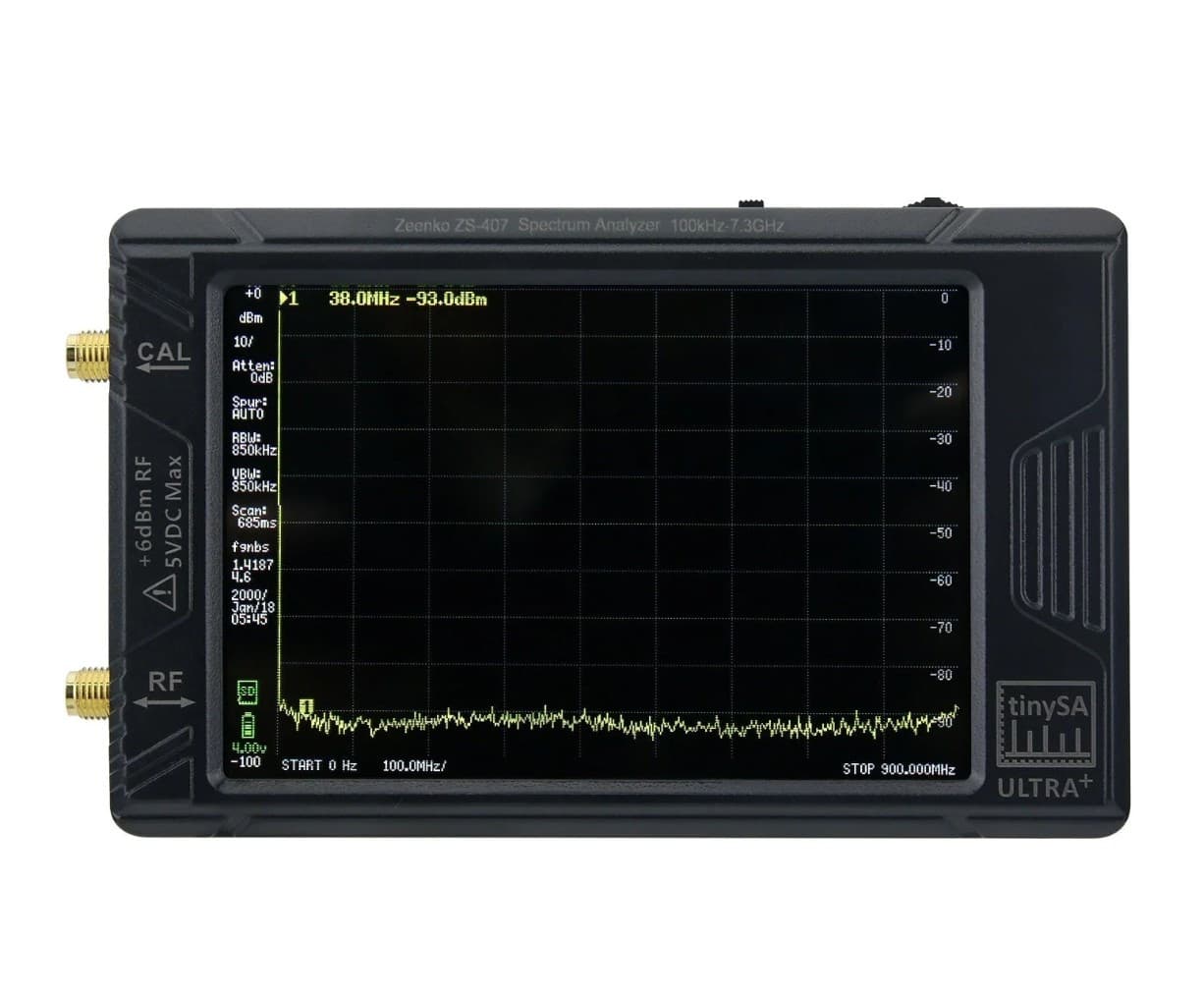

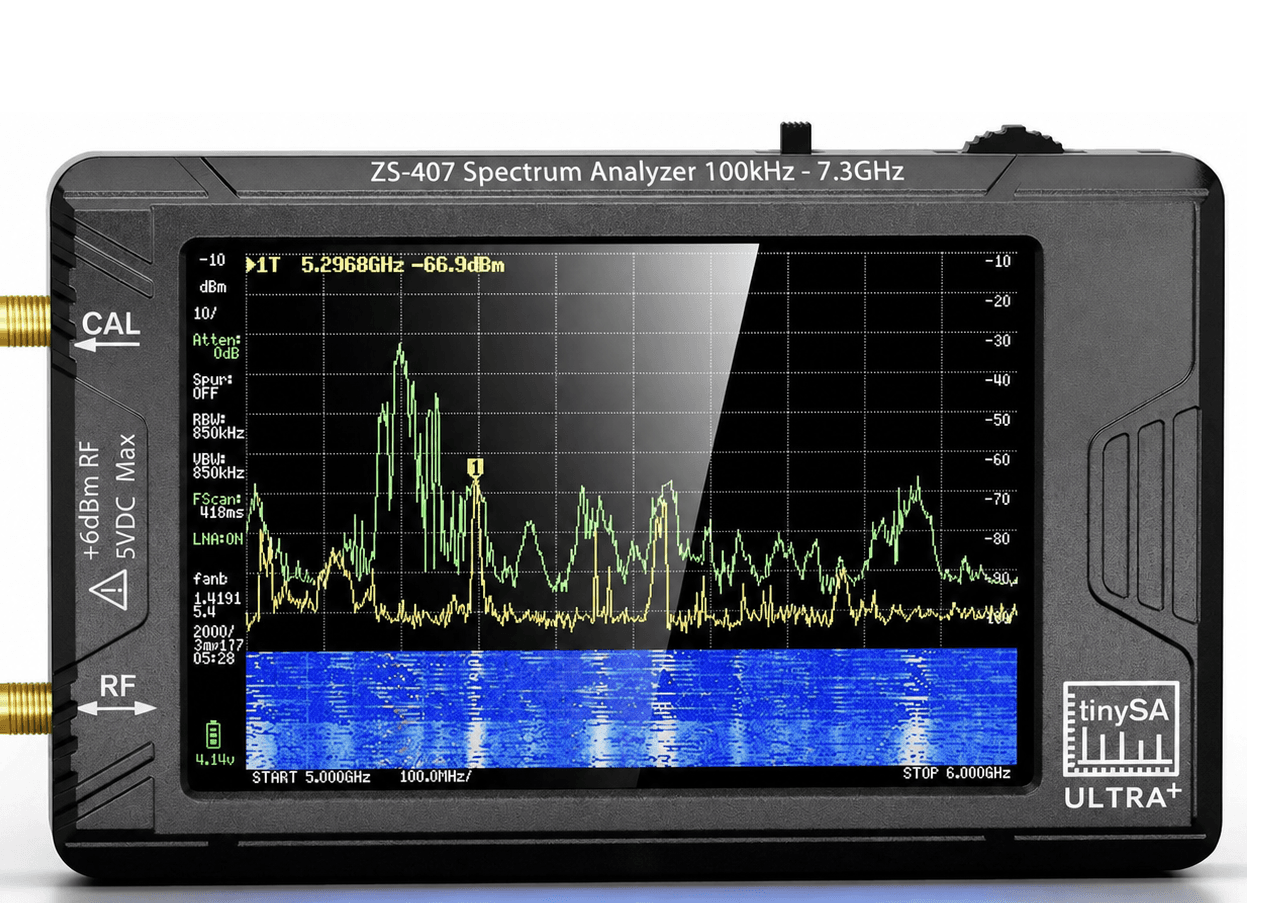

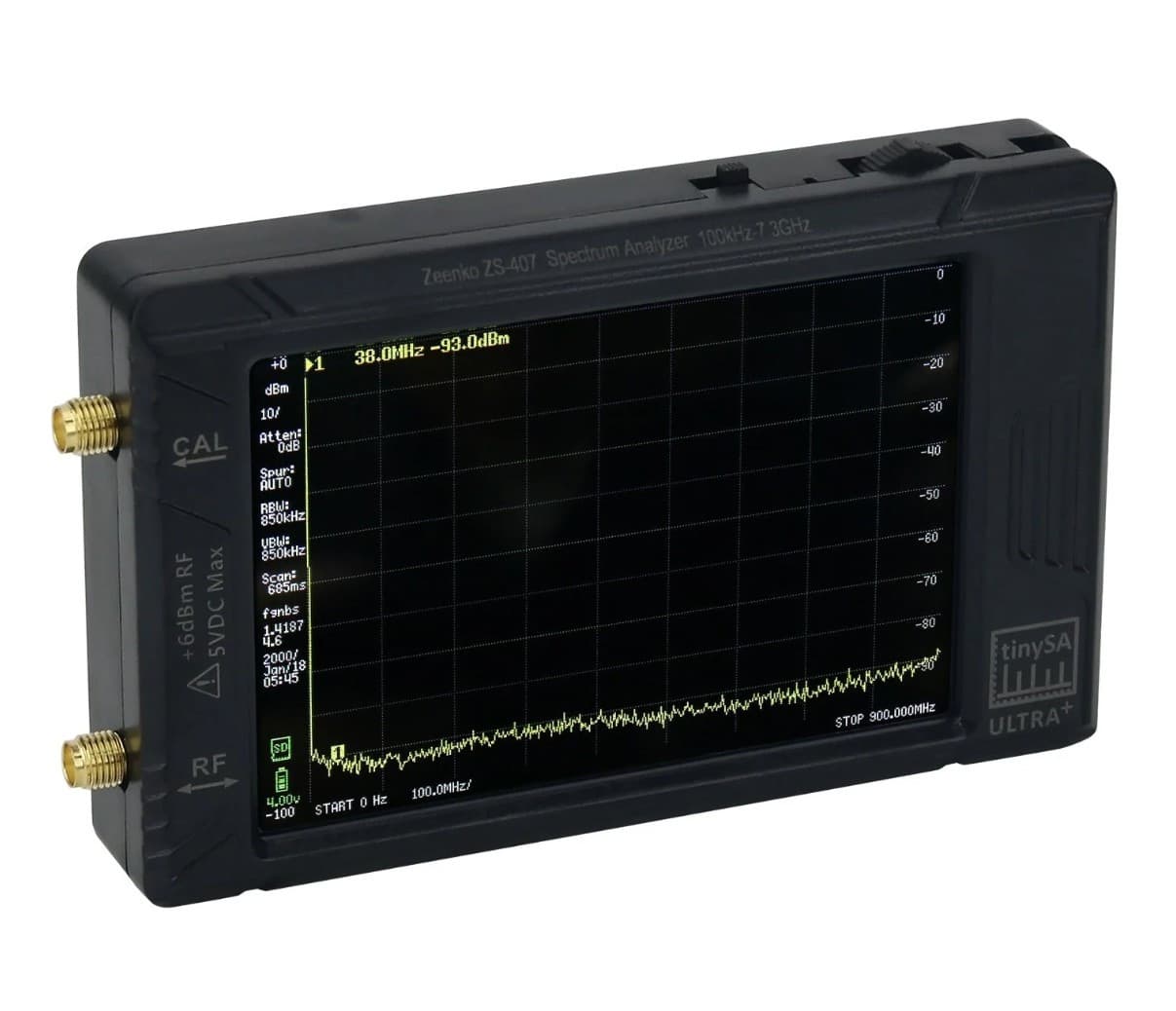

• czytelny kolorowy wyświetlacz dotykowy 4,0"
• ultrakompaktowe wymiary
• wbudowany akumulator 5000mAh.

Specyfikacja analizatora widma:

• Zakres częstotliwości wejściowej:
  • od 100 kHz do 900 MHz
  • 900MHz-7,3 GHz przy włączonym trybie ULTRA,
• Impedancja wejściowa: 50 Ω przy ustawionym tłumieniu wejściowym 10 dB lub większym.
• Tłumienie wejściowe:
  • regulowane ręcznie lub automatycznie,
  • zakres od 0 dB do 31 dB,
  • krok regulacji 1 dB,
  • funkcja dostępna, gdy wzmacniacz LNA nie jest aktywny.
• Maksymalne napięcie wejściowe DC: ±5 V.
• Maksymalny poziom wejściowy:
  • +6 dBm przy wewnętrznym tłumieniu 0 dB,
  • krótkotrwała moc szczytowa do +20 dBm przy wewnętrznym tłumieniu 30 dB.
• Zalecana maksymalna moc wejściowa: +0 dBm przy wewnętrznym tłumieniu w trybie automatycznym.
• Zalecenie dla najlepszej dokładności pomiarów: utrzymywanie mocy wejściowej poniżej -25 dBm.
• IIP3 — punkt przecięcia trzeciego rzędu: +15 dBm przy wewnętrznym tłumieniu 0 dB.
• Punkt kompresji 1 dB: -1 dBm przy wewnętrznym tłumieniu 0 dB.
• Rozdzielczość detektora mocy: 0,5 dB.
• Liniowość względem częstotliwości:
  • ±2 dB poniżej 5,3 GHz,
  • ±5 dB w zakresie od 5,3 GHz do 6 GHz.
• Minimalna długość impulsu dla poprawnego pomiaru poziomu:
  • 50 µs przy RBW 850 kHz w trybie zero span.
• Dokładność poziomu mocy po kalibracji: ±2 dB.
• Wbudowany opcjonalny wzmacniacz LNA:
  • wzmocnienie 20 dB,
  • współczynnik szumów 5 dB,
  • praca do 4 GHz,
  • do 6 GHz dla modelu ZS407.
• Najniższy wykrywalny sygnał bez LNA:
  • -102 dBm przy 30 MHz i szerokości pasma rozdzielczości 30 kHz.
• Najniższy wykrywalny sygnał z LNA:
  • -145 dBm przy 30 MHz i szerokości pasma rozdzielczości 200 Hz.
• Dokładność częstotliwości: równa wybranej szerokości pasma rozdzielczości.
• Szum fazowy przy 30 MHz:
  • -108 dB/Hz przy odstroju 100 kHz,
  • -115 dB/Hz przy odstroju 1 MHz.
• Zakres dynamiki wolny od produktów pasożytniczych: 70 dB przy szerokości pasma rozdzielczości 30 kHz.
• Dostępne filtry rozdzielczości RBW:
  • 0,2 kHz,
  • 1 kHz,
  • 3 kHz,
  • 10 kHz,
  • 30 kHz,
  • 100 kHz,
  • 300 kHz,
  • 600 kHz,
  • 850 kHz.
• Rozdzielczość ekranowa:
  • 51,
  • 101,
  • 145,
  • 290 lub
  • 450 punktów pomiarowych.
• Szybkość skanowania: ponad 1000 punktów/s przy użyciu największych filtrów rozdzielczości.
• Automatyczna optymalizacja punktów skanowania: zapewnia pokrycie całego zakresu skanowania niezależnie od wybranej szerokości pasma rozdzielczości.
• Funkcja tłumienia sygnałów pasożytniczych: umożliwia ocenę, czy wykryte sygnały są generowane wewnętrznie przez urządzenie, czy rzeczywiście występują w sygnale wejściowym.
• Wyjście słuchawkowe:
  • do odsłuchu zdemodulowanego dźwięku,
  • obsługa demodulacji AM,
  • złącze stereo,
  • możliwość użycia wtyku z mikrofonem lub bez mikrofonu,
  • wyższa impedancja zapewnia większą głośność,
  • wyjście zabezpieczone przed zwarciem.

Specyfikacja generatora sygnałowego:

• Wyjście sygnału sinusoidalnego:

  • zakres od 100 kHz do 900 MHz,

  • harmoniczne poniżej -40 dB względem częstotliwości podstawowej.

• Regulowany poziom wyjściowy:

  • zakres od -115 dBm do -19 dBm,

  • regulacja z krokiem 1 dB.

• Tryby pracy powyżej 900 MHz:

  • dostępne są dwa tryby wyjściowe dla wyższych częstotliwości.

• Tryb najczystszego sygnału:

  • sygnał prostokątny,

  • praca do 6 GHz dla modelu ZS407,

  • większe kroki częstotliwości,

  • mniej dokładny poziom wyjściowy.

• Tryb najwyższej dokładności:

  • zredukowane harmoniczne,

  • możliwa obecność silnych sygnałów pasożytniczych,

  • praca do do 7,3 GHz dla modelu ZS407,

  • rozdzielczość częstotliwości taka sama jak poniżej 900 MHz,

  • precyzyjna regulacja poziomu wyjściowego.

• Dokładność poziomu wyjściowego:

  • ±2 dB do 800 MHz w zakresie od -72 dBm do -19 dBm,

  • niższa dokładność poniżej -72 dBm,

  • jeszcze niższa dokładność poniżej -110 dBm.

• Rozdzielczość częstotliwości wyjściowej: 57,2 Hz.

• Opcjonalna modulacja AM lub FM:

  • częstotliwości modulacji od 50 Hz do 5 kHz dla AM,

  • częstotliwość modulacji 1 kHz dla FM.

• Funkcja sweep:

  • możliwość przemiatania sygnału w wybranym zakresie częstotliwości,

  • opcjonalne przemiatanie poziomu wyjściowego w maksymalnie całym dostępnym zakresie poziomu wyjściowego.

• Głębokość modulacji AM: od 10% do 100%.

• Dewiacja FM: od 1 kHz do 300 kHz.

Specyfikacja generatora referencyjnego:

• Opcjonalne wyjście sygnału prostokątnego:
  • sygnał dostępny na wyjściu CAL,
  • poziom częstotliwości podstawowej: -35,6 dBm.
• Dostępne częstotliwości generatora referencyjnego:
  • 1 MHz,
  • 2 MHz,
  • 4 MHz,
  • 10 MHz,
  • 15 MHz,
  • 30 MHz.

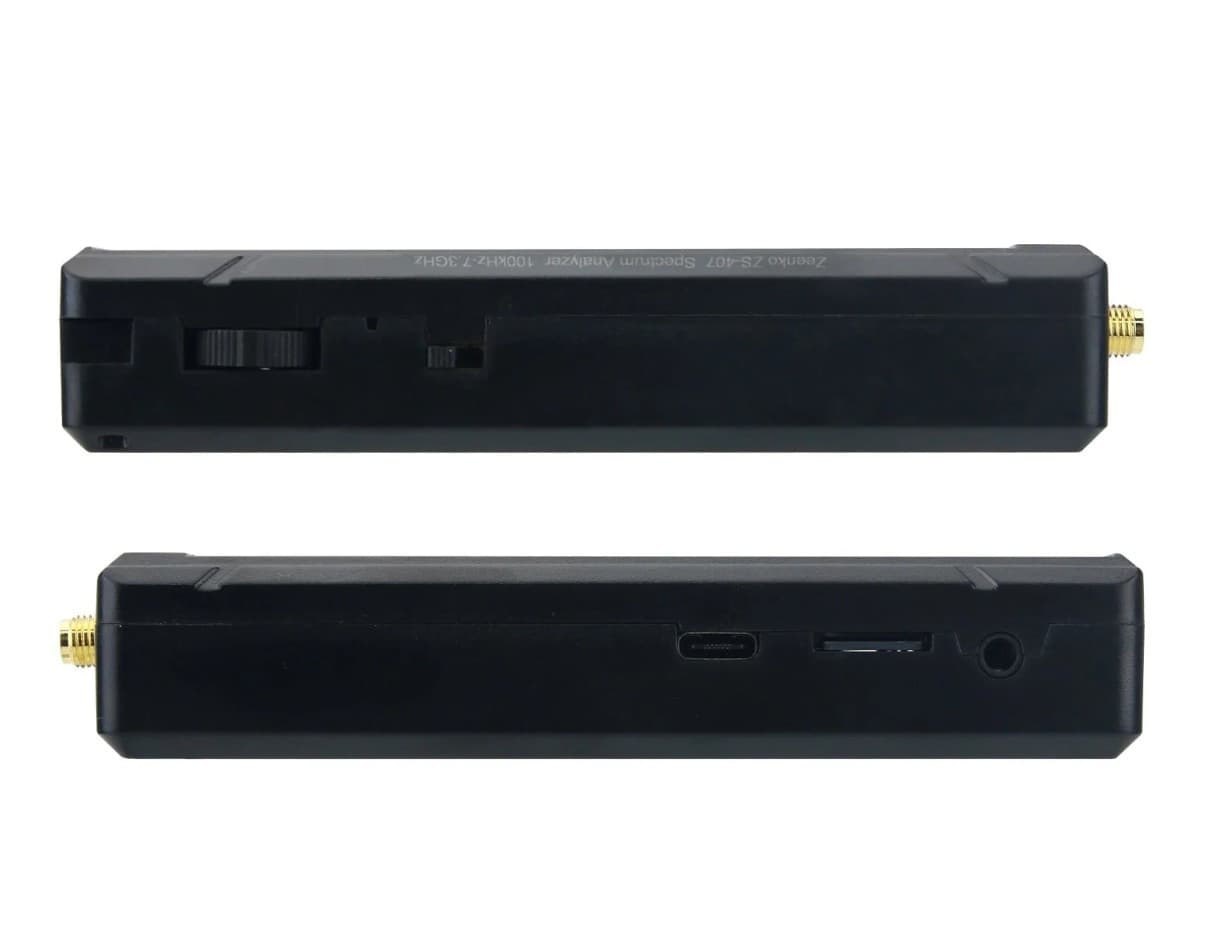

• złącze komunikacji/ładowania: USB-C
• akumulator: 5000mAh
• rozmiar 117 x 72 x 23 mm

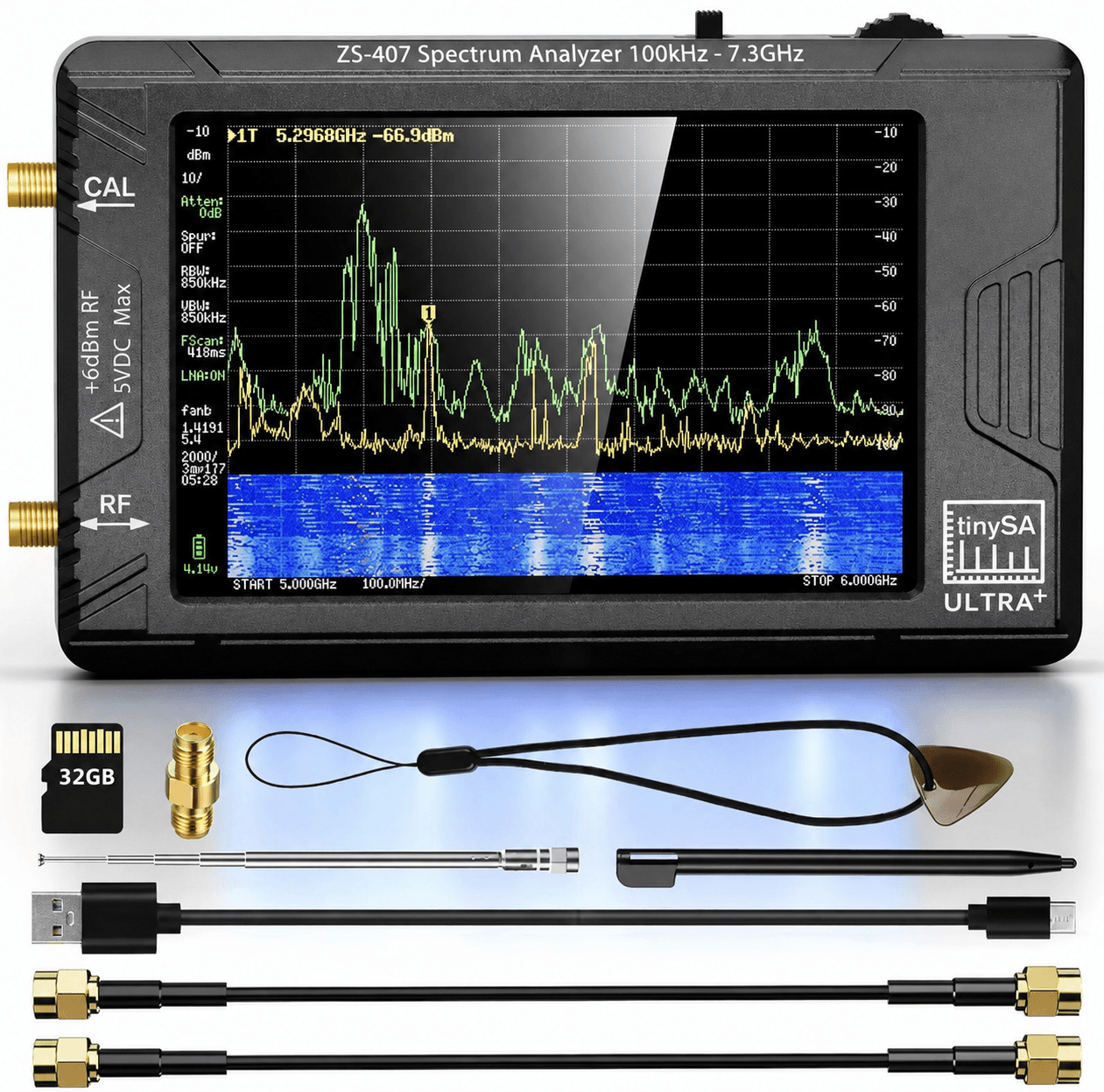

• analizator widma TinySA ULTRA Plus ZS-407 7,3GHz Spectrum Analyzer
• adapter SMA-F/SMA-F
• kabel połączeniowy SMA-M/SMA-M x2
• kabel połączeniowy USB/USB-C
• antena teleskopowa
• kostka ze smyczą
• 32 GB karta MicroSD (podłączona do hosta)
• dowód zakupu (paragon/faktura VAT)

Do sprawnego wykorzystania pełnej funkcjonalności TinySA ULTRA+ wymagana jest odpowiednia wiedza oraz znajomość języka angielskiego.
