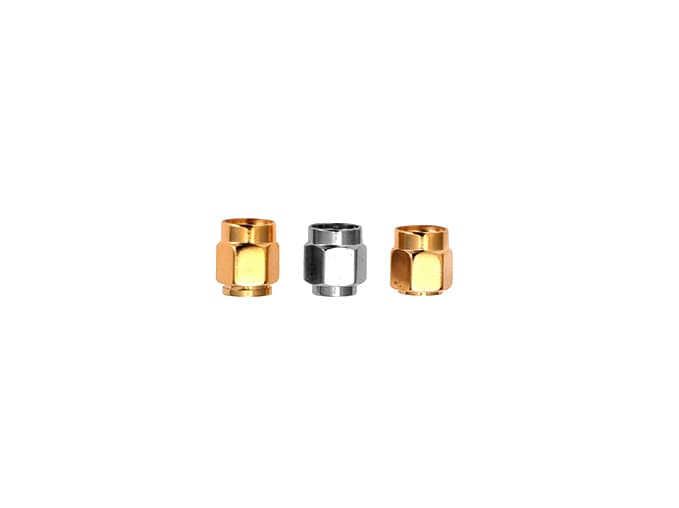

Zestaw kalibracyjny SMA np. do NanoVNA - sztuczne obciążenie 50 Ohm, zwarcie (short), otwarte (open)

Zestaw kalibracyjny SMA np. do NanoVNA

 sztuczne obciążenie 50 Ohm, zwarcie, otwarte

• sztuczne obciążenie 50 Ohm
• zwarcie (short)
• otwarte (open).

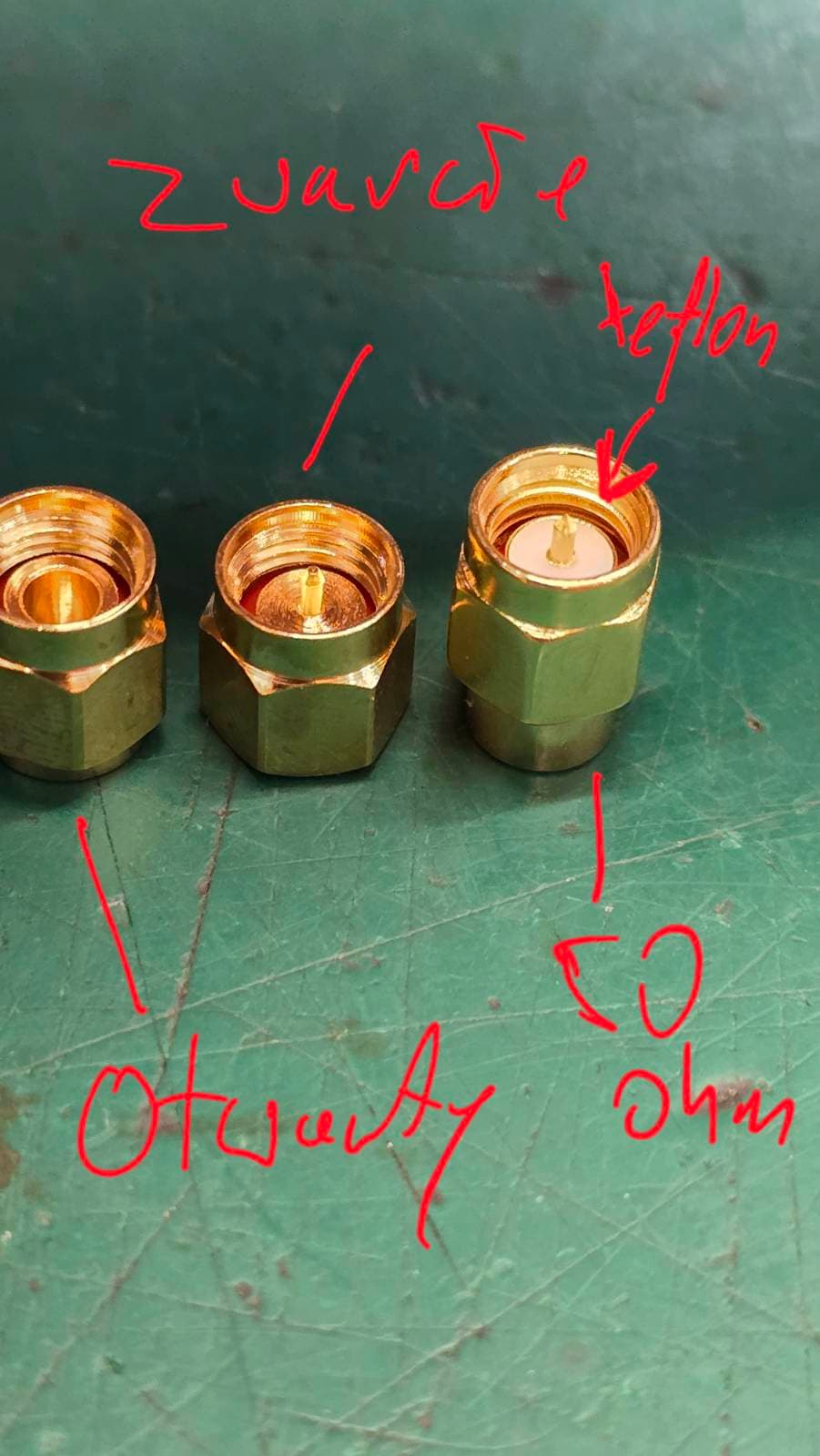

Najdłuższy adapter - sztuczne obciążenie 50 Ohm.

Krótki z pinem - zwarcie.

Krótki bez pinu - open.



Instrukcja kalibracji NanoVNA:

1. Zresetuj bieżący stan kalibracji "CAL" → "RESET"

2. Połącz "OPEN" do portu CH0 i wykonaj "CAL CALIBRATE" → "OPEN".

3. Połącz "SHORT" do portu CH0 i wykonaj "CAL CALIBRATE" → "SHORT".

4. Połącz standard "LOAD" do portu CH0 i wykonaj "CAL CALIBRATE" → "LOAD".

5. Podłącz "LOAD" do portów CH0 i CH1 i uruchom "CAL CALIBRATE" → "ISOLN".

Jeśli dysponujemy tylko jednym obciążeniem, port CH0 można pozostawić

niepodłączony.

6. Podłącz kable do portów CH0 i CH1, podłącz kable za pomocą złączy

przelotowych i wykonaj "CAL CALIBRATE" → "THRU".

7. Zakończ kalibrację, urządzenie obliczy informacje o korekcie błędów "CAL

CALIBRATE" → "DONE"

8. Podaj numer danych i zapisz "CAL CALIBRATE" → "SAVE" → "SAVE 0"

Wszystkie dane kalibracyjne należy zaimportować dopiero wtedy, gdy wyświetlacz

ustabilizuje się wystarczająco.

Zawartość przesyłki ze sklepu Konektor:

• zestaw kalibracyjny NanoVNA Radiora

• dowód zakupu (paragon/faktura VAT)

W zależności od dostawy zestaw może różnić się wizualnie - spełnia jednak dokładnie te same fukcje.
