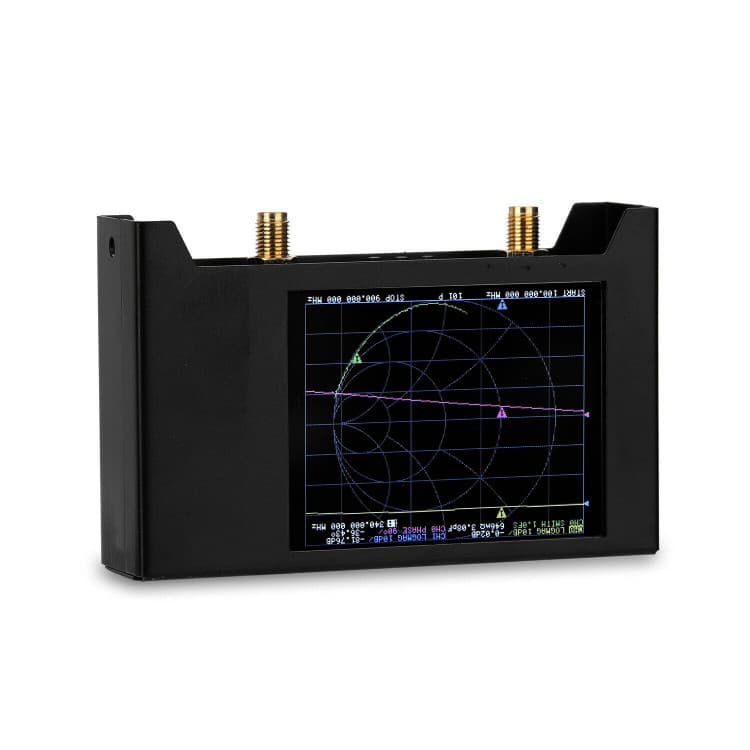

SAA2 NanoVNA analizator antenowy 50kHz - 3GHz (HF, VHF, UHF, LTE, WIFI 2.4GHz), dotykowy wyświetlacz 2.8", metalowa obudowa, etui

SAA2 NanoVNA H
analizator antenowy 50kHz-3GHz

SAA2 NanoVNA - kieszonkowy analizator antenowy:

• rozbudowa wersja SAA2 - zmontowana
• obsługiwany zakres częstotliwości 50kHz - 3000MHz (HF / VHF / UHF / WiFi 2.4GHz / LTE)

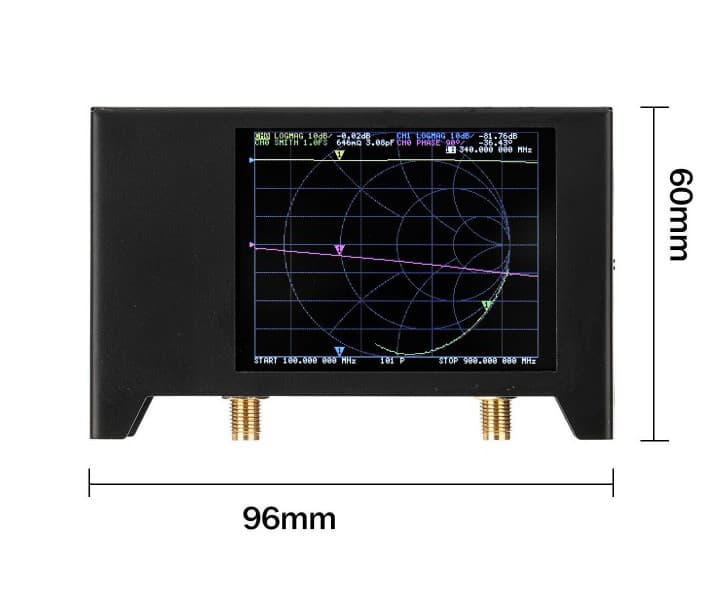

• ultrakompaktowe wymiary 97mm x 66 x 25mm (z gniazdami)
• dotykowy wyświetlacz TFT 2.8"
• współpraca z oprogramowaniem na PC (np. VNA-QT)
• zestaw kalibracyjny w zestawie
• rewelacyjna relacja ceny do jakości i możliwości

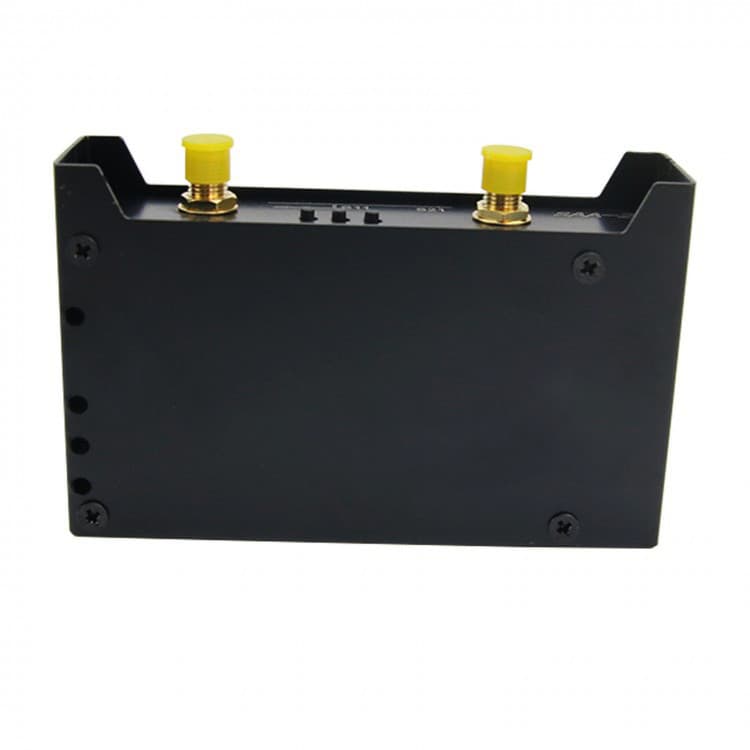

• metalowa obudowa
• szerszy zakres pracy (dodatkowo zakres 1500-3000MHz)
• duży akumulator 1900mAh
• solidniejsze przewody połączeniowe SMA-M/SMA-M
• kompaktowe etui ze sznurem

Analizator antenowy SAA2 to skuteczne podręczne narzędzie stworzone do:

• testowania
• kontroli
• dostrajania
• naprawy

anten oraz instalacji antenowych 50 Ohm.

Dokonywanie i prezentacja pomiarów w czasie rzeczywistym.

Wybrane możliwości SAA2:

• szybki test dopasowania anteny
• strojenie anteny do rezonansu
• pomiary porównawcze (np. przed i po burzy)
• pomiar pojemności lub indukcyjności obciążeń reaktancyjnych
• wykres Smitha
• pomiar charakterystyki filtrów
• wykonanie pomiarów charakterystyk anten.

Mimo swoich ogromnych możliwości obsługa SAA2 NanoVNA jest bardzo prosta jak na tego typu sprzęt.

Rewelacyjny stosunek ceny do możliwości - analizator antenowy w niższej cenie od klasycznego reflektometru 1.6-1200MHz.

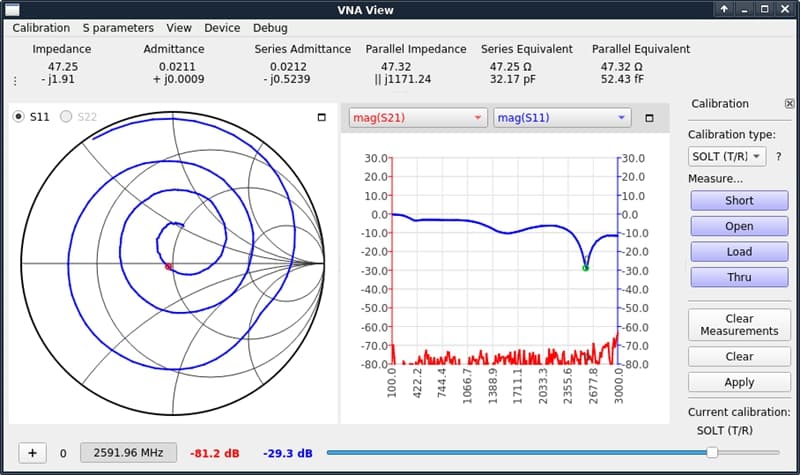

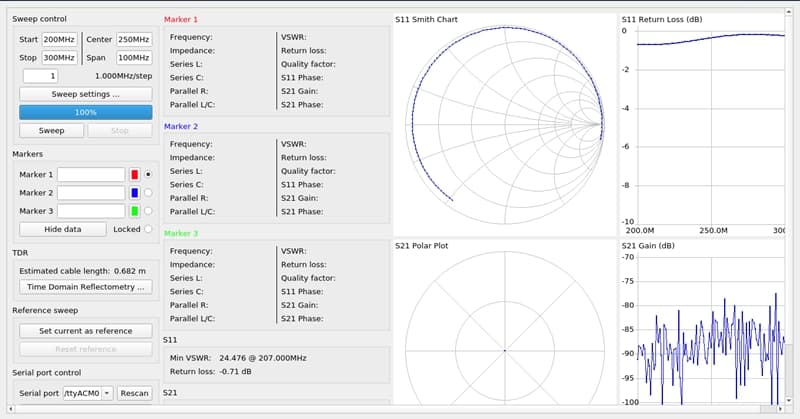

S-A-A-2 można również używać w połączeniu z komputerem lub smartfonem Android - umożliwia to np. zachowywanie wykresów, ich publikację lub przetwarzanie.

Możliwość wyświetlania pomiarów w czasie rzeczywistym na ekranie komputera / smartfona.

Przewodnik do SAA2 dostępny w języku angielskim:
https://github.com/nanovna/NanoVNA-QT/raw/master/ug1101.pdf

Czym różni się analizator antenowy od reflektometru?

Podstawowa różnica między analizatorem antenowym a reflektometrem to spektrum możliwości. Reflektometr wysokiej klasy pozwala nam na względnie dokładny pomiar SWR (i nic więcej). Natomiast analizator jest w stanie pomierzyć nie tylko dokładnie SWR, ale także impedancję falową czy reaktancję.

Reflektometrem nie jesteśmy sprawdzić czy antena jest w rezonansie, a jest to bardzo istotne dla pracy anteny (niski SWR nie zawsze gwarantuje skuteczną pracę anteny).

Analizator nie wymaga podpięcia radiotelefonu do wykonania pomiaru - inaczej niż w przypadku reflektometru.

Specyfikacja:

• zakres częstotliwości: 0.05-3000MHz
• język: angielski (nie posiada języka polskiego)
• wyświetlacz kolorowy: 2.8" TFT (320x240)

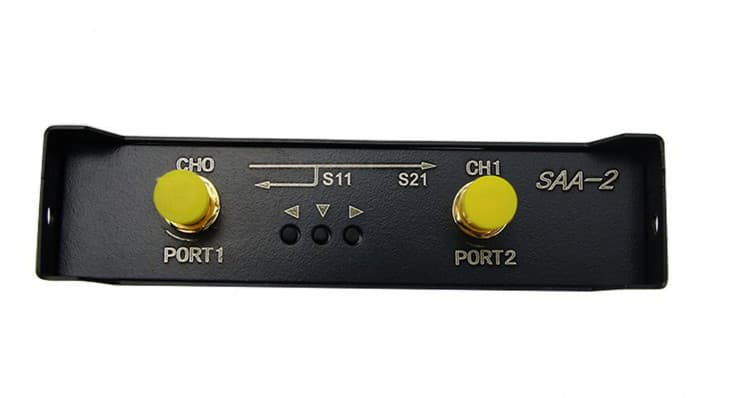

• złącza antenowe: 2x SMA
• wbudowany akumulator: 1900mAh

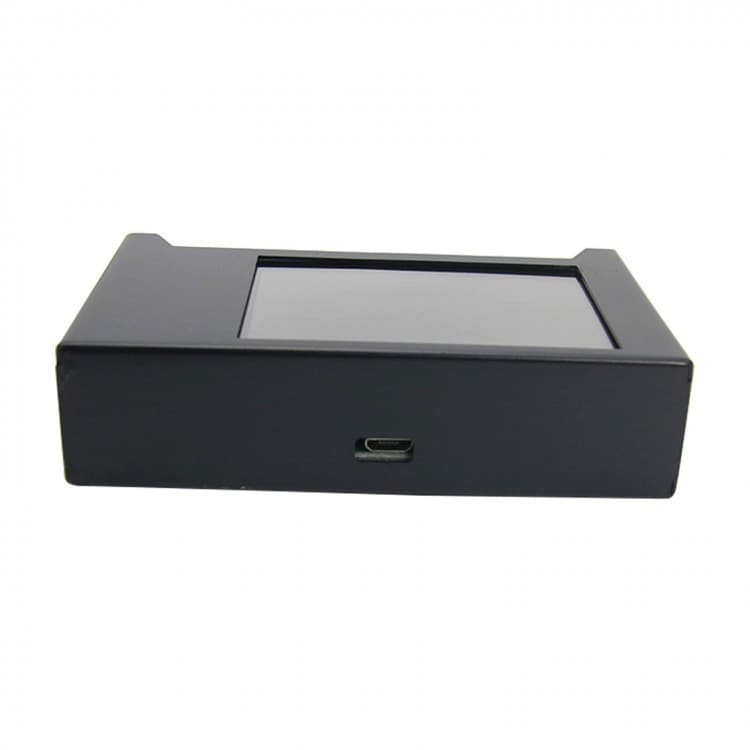

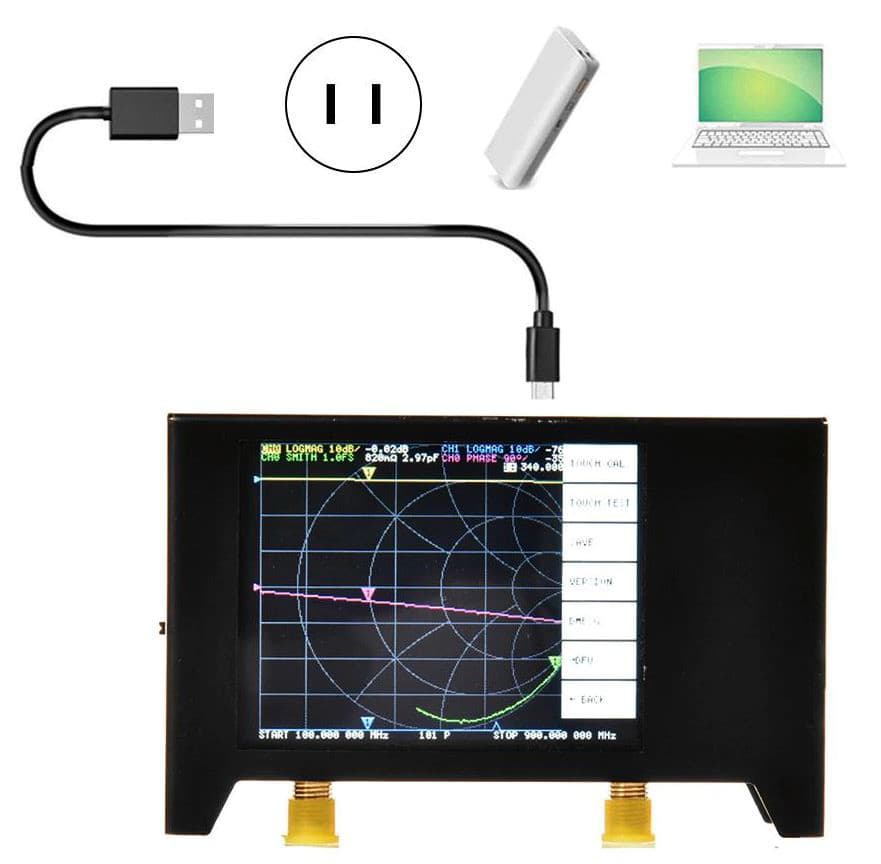

• zasilanie: USB 5V
• wymiary: 97mm x 66 x 25mm (z gniazdami)

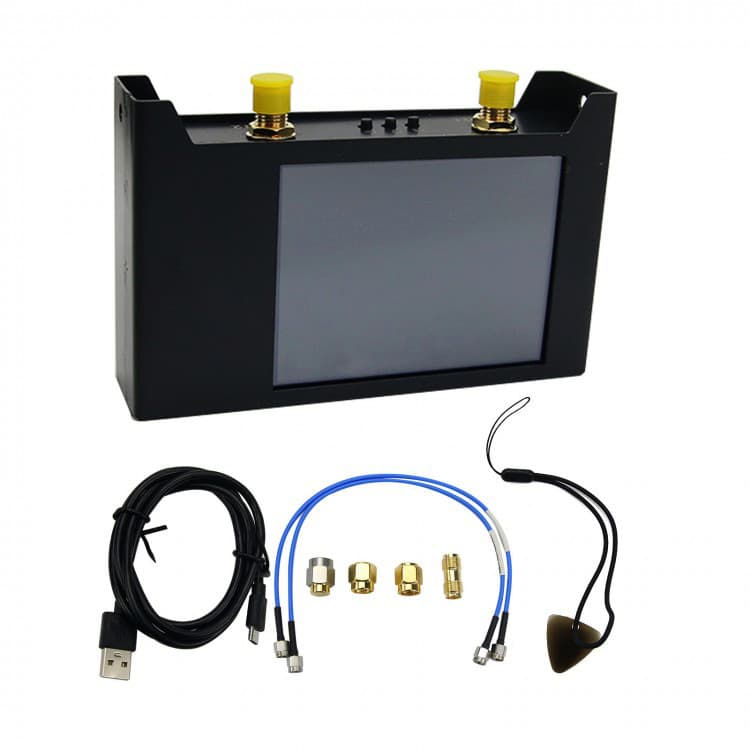

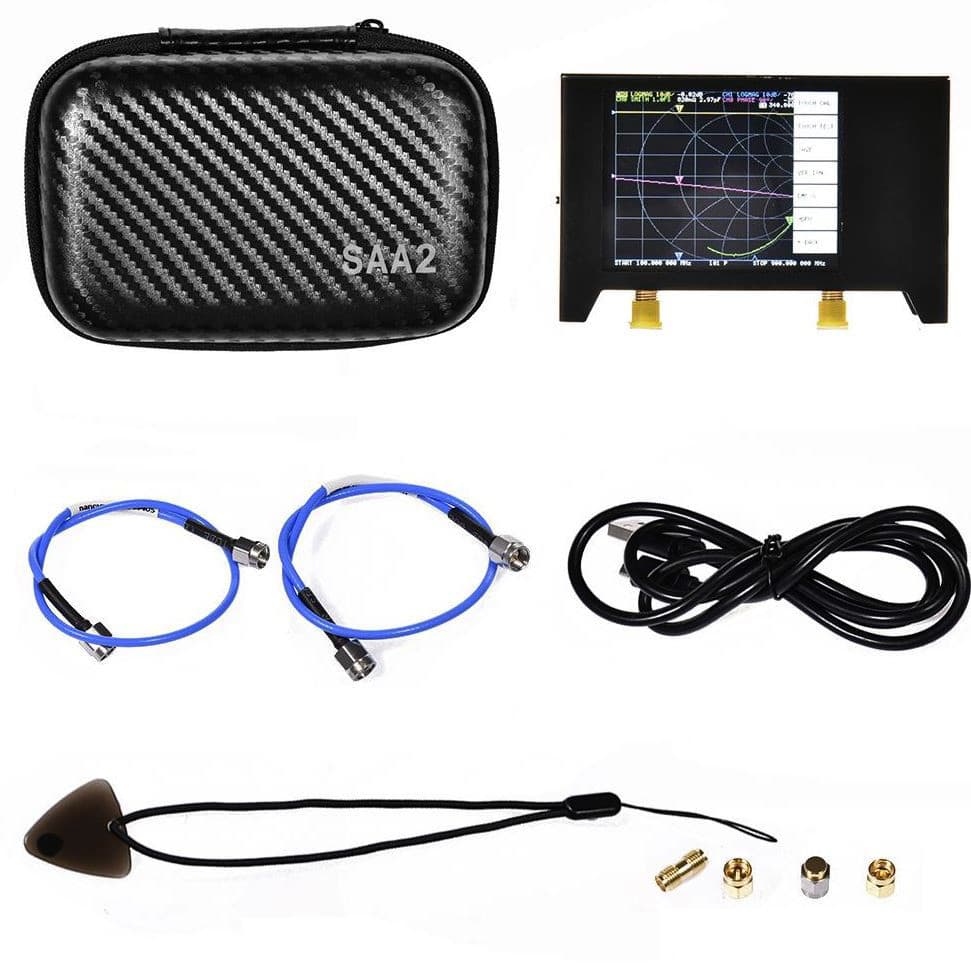

Zawartość przesyłki ze sklepu Konektor:

• analizator antenowy SAA2 NanoVNA H
• zmontowana metalowa obudowa

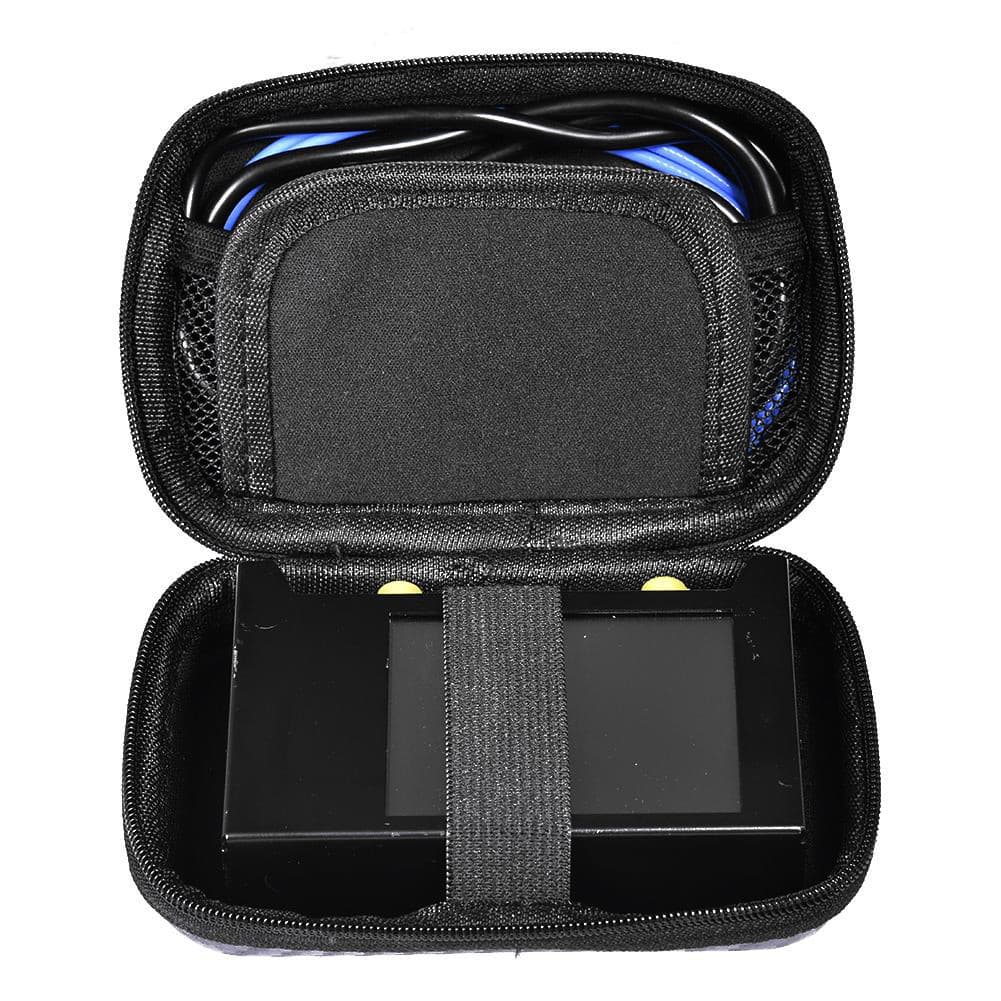

• estetyczne etui transportowe
• kabel połączeniowy USB PC - microUSB
• kabel połączeniowy SMA-M/SMA-M 2szt.
• sztuczne obciążenie do kalibracji
• adaptery do kalibracji 2szt.
• adapter SMA-F/SMA-F
• dowód zakupu (paragon lub faktura VAT)

• adapter SMA-M/BNC
• adapter SMA-M/UHF
• adapter SMA-M/N
• adapter SMA-M/SMA-M
• adapter SMA-M/UHF na kablu
• przedłużacz SMA-M/SMA-F 100cm
