JNCRadio VNA 3G analizator antenowy HF VHF UHF 50kHz ~ 3GHz, duży wyświetlacz 4.3”

JNCRadio

Chińska marka stworzona przez krótkofalowców w 2020 roku. Znaczna część produktów tej firmy skierowana jest do radioamatorów, których celem są łączności terenowe. Popularność zdobyła dzięki szczególnie udanych antenach przenośnych GP JPC-12 oraz MC-750. Firma Konektor jest oficjalnym polskim dystrybutorem JNCRadio / Chelegance.




JNCRADIO VNA 3G
analizator antenowy  50kHz ~ 3GHz

JNCRADIO VNA 3G v3 - analizator antenowy:

• obsługiwany zakres częstotliwości 50kHz - 3000MHz (HF / VHF / UHF)

• duży ekran IPS LCD 4,3″

• do 5 godzin pracy  (akumulator 5000 mAh)

• 4x szybszy od popularnego NanoVNA-F (400 punktów na sekundę)

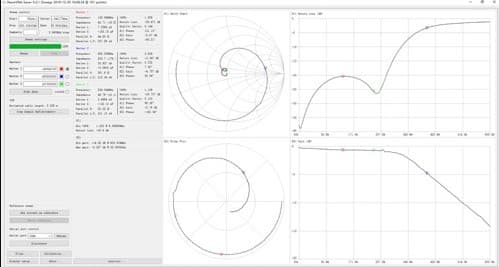

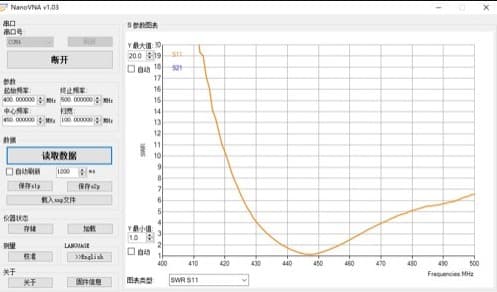

• współpraca z oprogramowaniem na PC (np. NanoVNA-saver)

• zestaw kalibracyjny w zestawie

• spełnia dyrektywę ROHS

• spełnia normy CE i FCC

• następca NanoVNA-F V2.

Wybrane możliwości VNA 3G:

Analizator antenowy JNCRadio VNA 3G to nieodzowny przyjaciel każdego radioamatora.

Umożliwia wszechstronne  pomiary i jest  gotowy do:

• testowania
• kontroli
• dostrajania
• naprawy

anten oraz instalacji antenowych 50 Ohm.

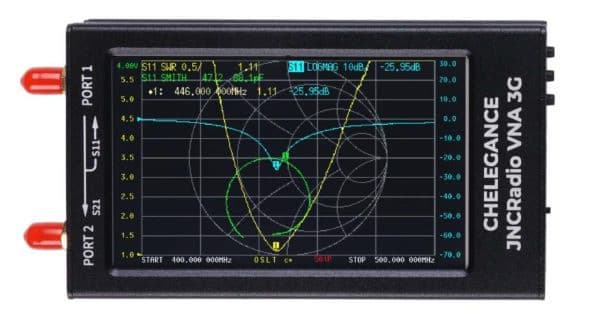

Wykonywanie pomiarów i ich prezentacja w czasie rzeczywistym.

Zestaw kalibracyjny w komplecie

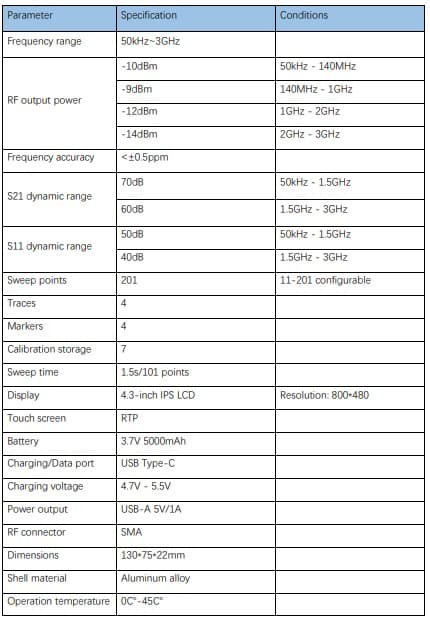

Specyfikacja:

• zakres częstotliwości: 50 kHz ~ 3 GHz

• zakres dynamiczny S11: 50 dB (50 kHz ~ 1,5 GHz), 40 dB (1,5 GHz ~ 3 GHz)

• zakres dynamiki S21: 70 dB (50 kHz ~ 1,5 GHz), 60 dB (1,5 GHz ~ 3 GHz)

• moc wyjściowa RF: -9dBm

• tolerancja częstotliwości: 0,5 ppm

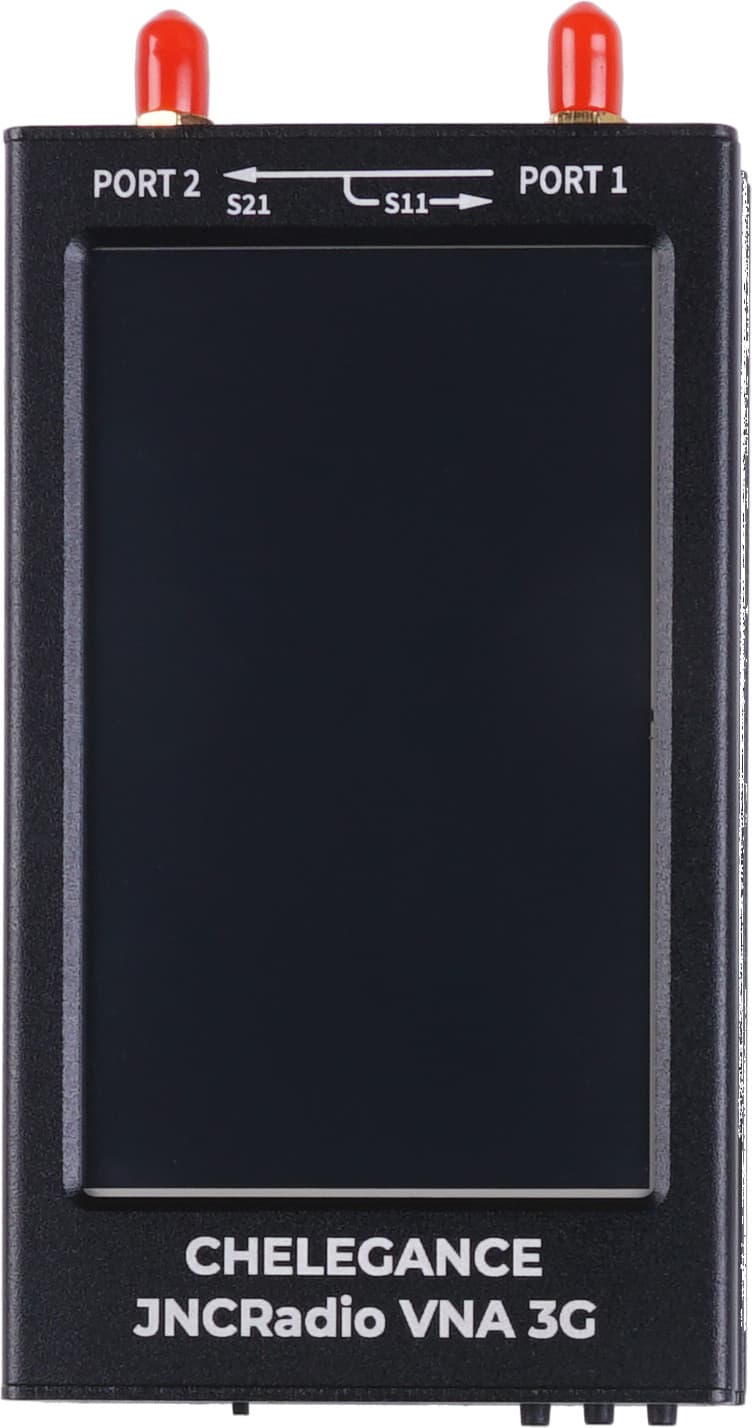

• ekran: 4,3″ IPS LCD, 800*480, touchpad RTP

• obsługa za pomocą ekranu dotykowego lub 3 przycisków bocznych

• akumulator: Li-Po 3,7 V, 5000 mAh

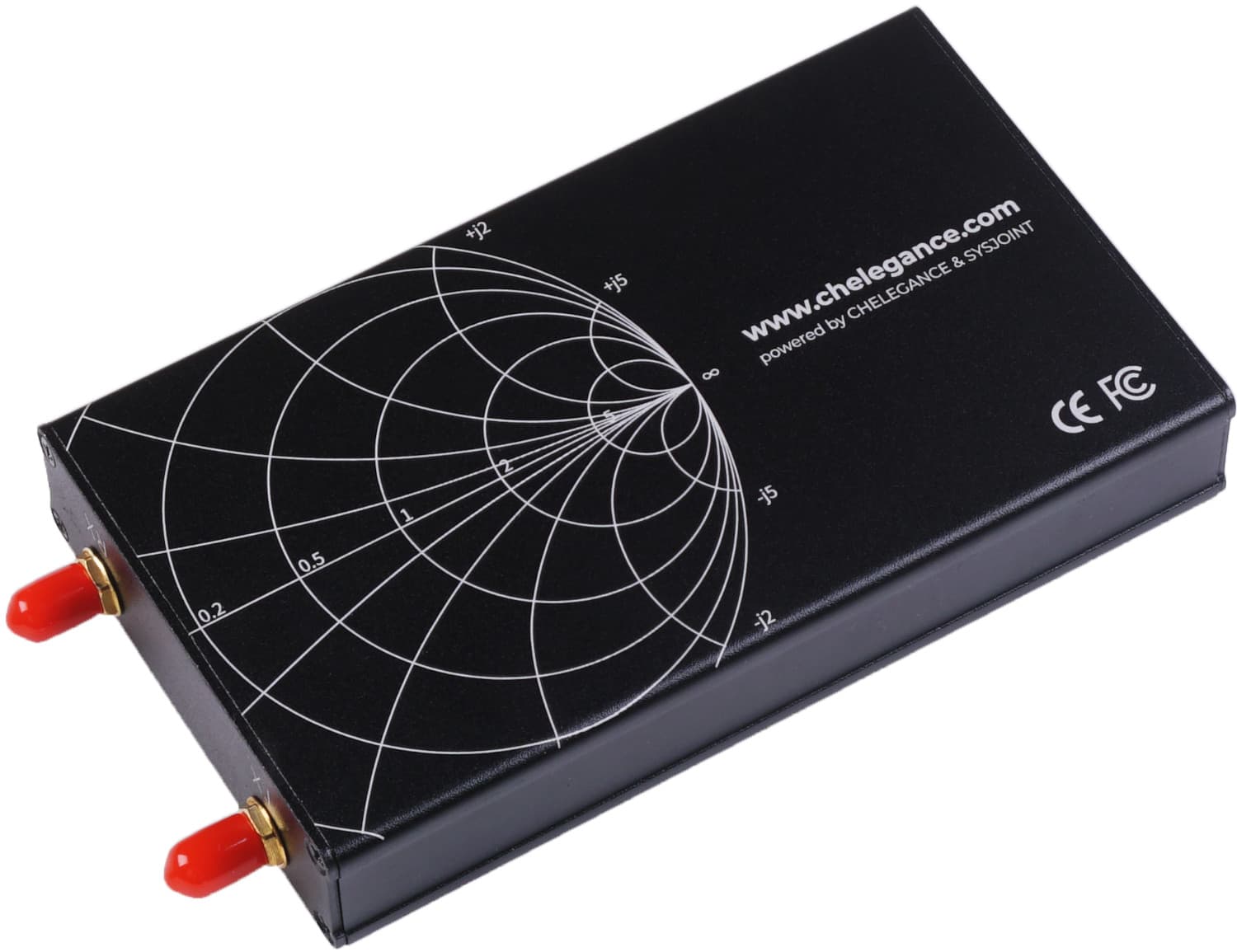

• aluminiowa obudowa: 125mm x 75mm x 20mm

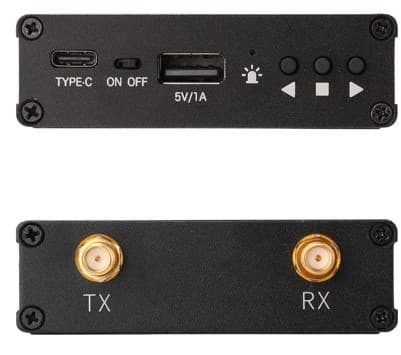

• złącza: SMA-F

• przechowywanie wyników kalibracji: 5

• obsługiwana interpolacja wyników kalibracji

• ślady: 4

• markery: 4

• pomiary: parametr S, VSWR, wykres Smitha, faza itp.

• aktualizacja oprogramowania układowego

• wyjście zasilania USB: 5V/1A

• kompatybilny z NanoVNA-saver, obsługuje zrzut ekranu

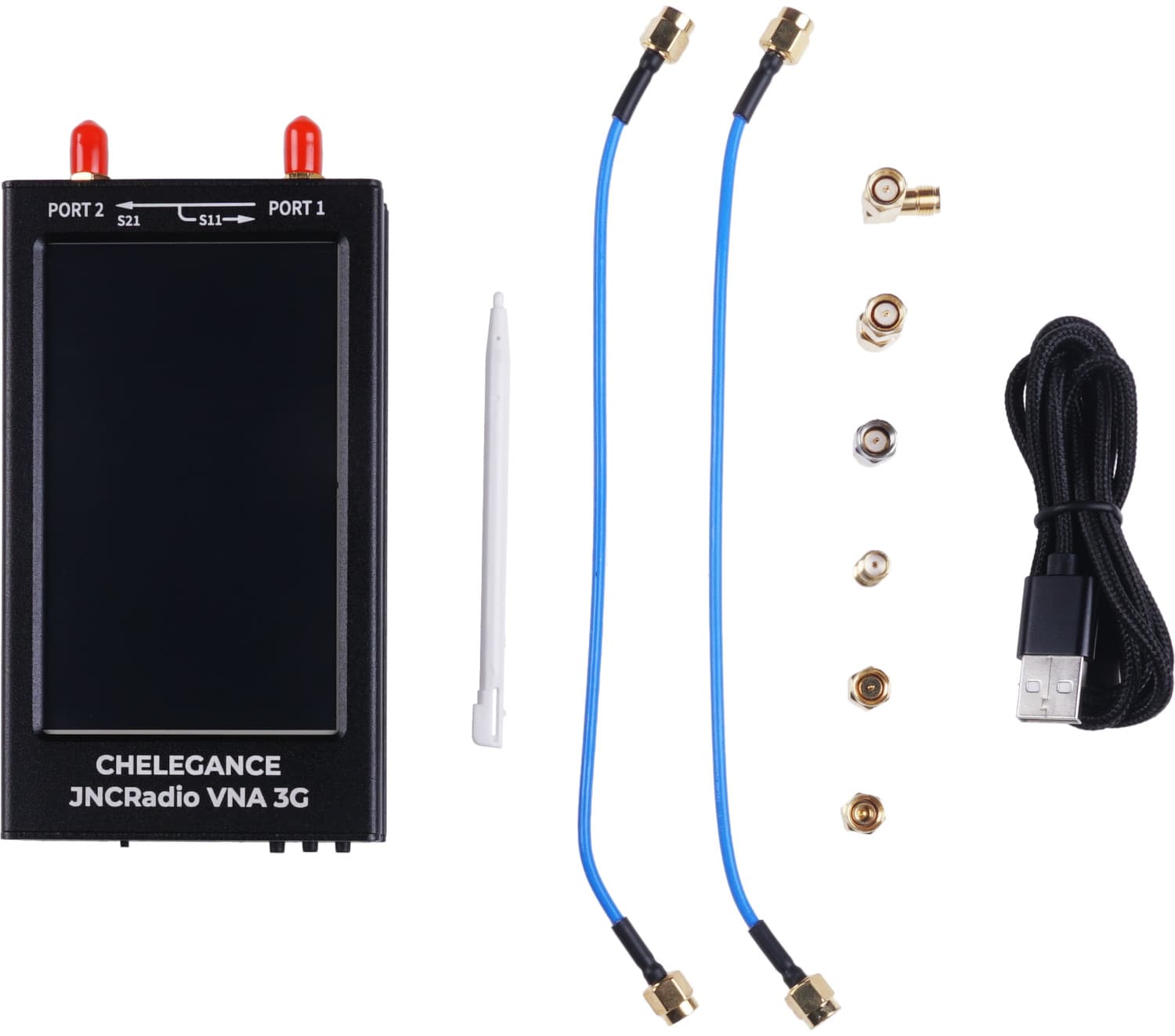

Zawartość przesyłki ze sklepu Konektor:

• analizator antenowy JNCRADIO VNA 3G
• rysik
• 2 x kabel pomiarowy RG-405 SMA/SMA - 21cm

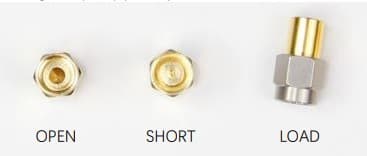

• zestaw kalibracyjny SMA (otwarty, zwarty, 50 omów)
• adapter SMA-F/SMA-F
• adapter SMA-M/SMA-M
• adapter kątowy SMA-M/SMA-F
• kabel USB
• pudełko transportowe
• dowód zakupu (paragon/faktura VAT)

1 250.00 PLN

Chelegance / JNCRadio

00007769

JNCRadio Chińska marka stworzona przez krótkofalowców w 2020 roku. Znaczna część produktów tej firmy skierowana jest do radioamatorów, których celem są łączności terenowe. Popularność zdobyła dzięki szczególnie udanych antenach przenośnych GP JPC-12 oraz MC-750. Firma Konektor jest oficjalnym polskim dystrybutorem JNCRadio / Chelegance. JNCRADIO VNA 3G analizator antenowy 50kHz ~ 3GHz JNCRADIO VNA 3G v3 - analizator antenowy: obsługiwany zakres częstotliwości 50kHz - 3000MHz (HF / VHF / UHF) duży ekran IPS LCD 4,3″ do 5 godzin pracy (akumulator 5000 mAh) 4x szybszy od popularnego NanoVNA-F (400 punktów na sekundę) współpraca z oprogramowaniem na PC (np. NanoVNA-saver) zestaw kalibracyjny w zestawie spełnia dyrektywę ROHS spełnia normy CE i FCC następca NanoVNA-F V2. Wybrane możliwości VNA 3G: szybki test dopasowania anteny strojenie anteny do rezonansu pomiary porównawcze (np. przed i po burzy) pomiar pojemności lub indukcyjności obciążeń reaktancyjnych wykres Smitha pomiar charakterystyki filtrów wykonanie pomiarów charakterystyk anten. JNC Radio VNA 3G na YouTube: https://youtu.be/rNNP-izZUbo Strona informacyjna projektu: https://chelegance.github.io/WIKI/METER/JNCRADIO-VNA-3G/JNCRADIO-VNA-3G/ Analizator antenowy JNCRadio VNA 3G to nieodzowny przyjaciel każdego radioamatora. Umożliwia wszechstronne pomiary i jest gotowy do: testowania kontroli dostrajania naprawy anten oraz instalacji antenowych 50 Ohm. Wykonywanie pomiarów i ich prezentacja w czasie rzeczywistym. Zestaw kalibracyjny w komplecie Specyfikacja: zakres częstotliwości: 50 kHz ~ 3 GHz zakres dynamiczny S11: 50 dB (50 kHz ~ 1,5 GHz), 40 dB (1,5 GHz ~ 3 GHz) zakres dynamiki S21: 70 dB (50 kHz ~ 1,5 GHz), 60 dB (1,5 GHz ~ 3 GHz) moc wyjściowa RF: -9dBm tolerancja częstotliwości: 0,5 ppm ekran: 4,3″ IPS LCD, 800*480, touchpad RTP obsługa za pomocą ekranu dotykowego lub 3 przycisków bocznych akumulator: Li-Po 3,7 V, 5000 mAh aluminiowa obudowa: 125mm x 75mm x 20mm złącza: SMA-F przechowywanie wyników kalibracji: 5 obsługiwana interpolacja wyników kalibracji ślady: 4 markery: 4 pomiary: parametr S, VSWR, wykres Smitha, faza itp. aktualizacja oprogramowania układowego wyjście zasilania USB: 5V/1A kompatybilny z NanoVNA-saver, obsługuje zrzut ekranu Zawartość przesyłki ze sklepu Konektor: analizator antenowy JNCRADIO VNA 3G rysik 2 x kabel pomiarowy RG-405 SMA/SMA - 21cm zestaw kalibracyjny SMA (otwarty, zwarty, 50 omów) adapter SMA-F/SMA-F adapter SMA-M/SMA-M adapter kątowy SMA-M/SMA-F kabel USB pudełko transportowe dowód zakupu (paragon/faktura VAT)
