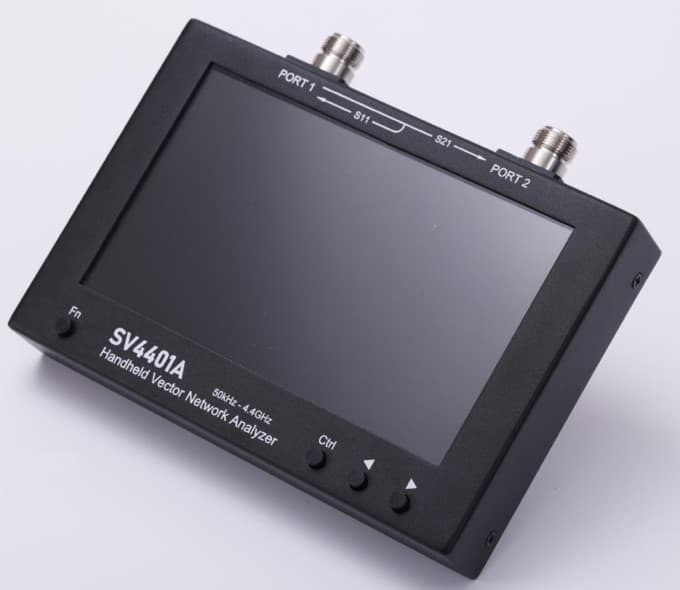

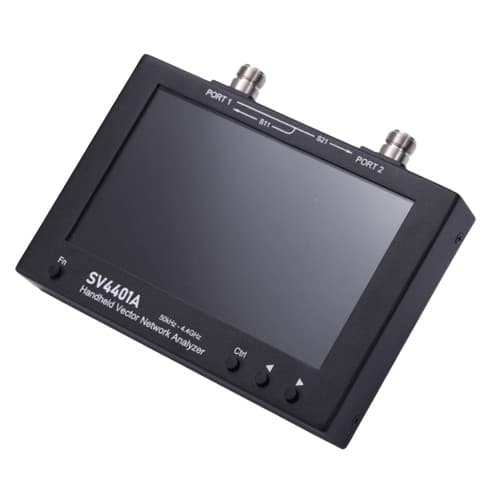

JNCRadio SV4401A analizator antenowy 50kHz – 4.4GHz VNA dotykowy wyświetlacz 7”

JNCRadio

Chińska marka stworzona przez krótkofalowców w 2020 roku. Znaczna część produktów tej firmy skierowana jest do radioamatorów, których celem są łączności terenowe. Popularność zdobyła dzięki szczególnie udanych antenach przenośnych GP JPC-12 oraz MC-750. Firma Konektor jest oficjalnym polskim dystrybutorem JNCRadio / Chelegance.



JNCRADIO analizator antenowy SV4401A – 4.4G VNA
zakres pracy 50kHz – 4.4GHz, duży dotykowy wyświetlacz 7”

JNCRadio SV4401A - analizator antenowy:

• obsługiwany zakres częstotliwości 50kHz - 4400MHz (HF / VHF / UHF)
• duży dotykowy ekran IPS LCD 7″ 1024x600
• czas pracy ok. 4h - wbudowane dwa akumulatory 3350 mAh (2x ogniwo 18650)
• do 1000 punktów pomiarowych
• 4x szybszy od popularnego NanoVNA-F (400 punktów na sekundę)
• złącza antenowe N
• zestaw kalibracyjny
• walizka
• złącze USB-C do ładowania i komunikacji z PC.

Wybrane możliwości SV 4401 A:

• szybki test dopasowania anteny
• strojenie anteny do rezonansu
• pomiary porównawcze (np. przed i po burzy)
• pomiar pojemności lub indukcyjności obciążeń reaktancyjnych
• wykres Smitha
• pomiar charakterystyki filtrów
• wykonanie pomiarów charakterystyk anten.

SV4401A to przenośny wektorowy analizator sieci (VNA) o zakresie częstotliwości 50 kHz ~ 4,4 GHz.

Może być używany do pomiarów S11 i S21. Zakres dynamiki S21 SV4401A wynosi 75 dB, podczas gdy zakres dynamiki S11 wynosi 50 dB.

Wprowadzenie do CV4401A:
https://youtu.be/m8T4I4Pv-4A

Proces kalibracji CV4401A:
https://youtu.be/m8T4I4Pv-4A

Upgrade oprogramowania dla CV4401A:
https://youtu.be/2FudIzzhlhs


Oprogramowanie PC:
https://chelegance.github.io/WIKI/METER/SV4401A/SV4401A/#desktop-software-packages



Specyfikacja:

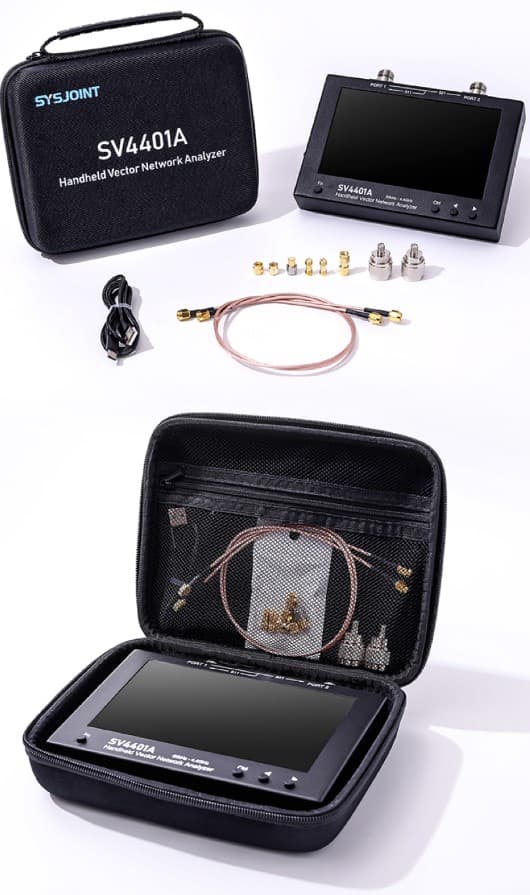

Zawartość przesyłki ze sklepu Konektor:

• JNCRADIO SV4401A – 4.4G VNA
• kabel USB
• 2x adapter N/SMA
• 2x adapter SMA-F/SMA-F
• adapter SMA-M/SMA-M
• zestaw kalibracyjny SMA (otwarty, zwarty, 50 omów)
• 2x kabel 50 cm RG-316 z wtykami SMA
• mini walizka transportowa
• dowód zakupu (paragon/faktura VAT)

2 394.99 PLN
