UVH-600 Antena KF VHF UHF wielopasmowa do auta, na balkon 7-30/50/144/430MHz + AIRBAND długość ok. 150-190cm złącze PL

UVH-600
antena KF wielopasmowa 7-30MHz/50MHz/144MHz/430MHz

UVH-600 to uniwersalna antena KF wielopasmowa, którą możemy użytkować:

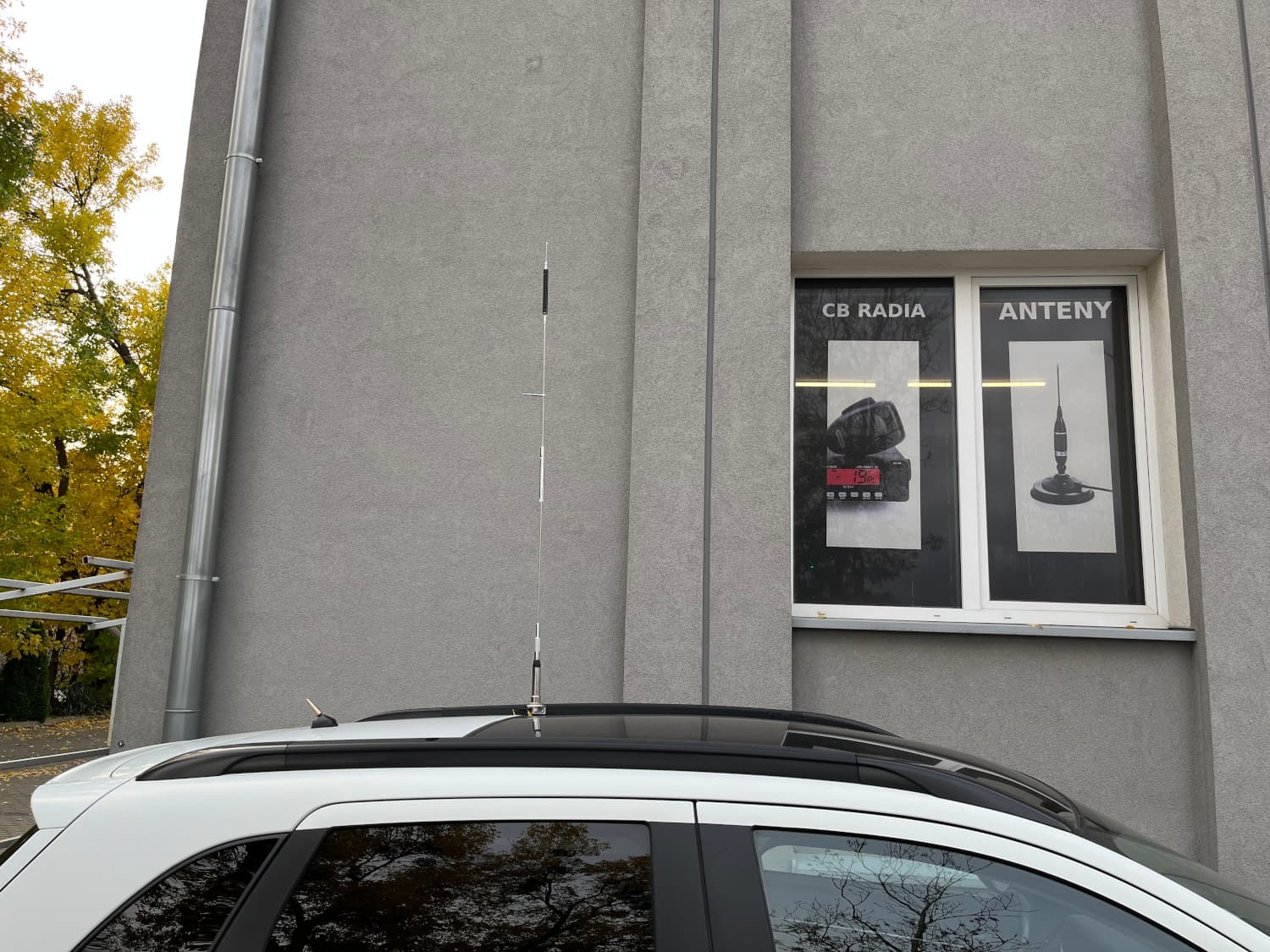

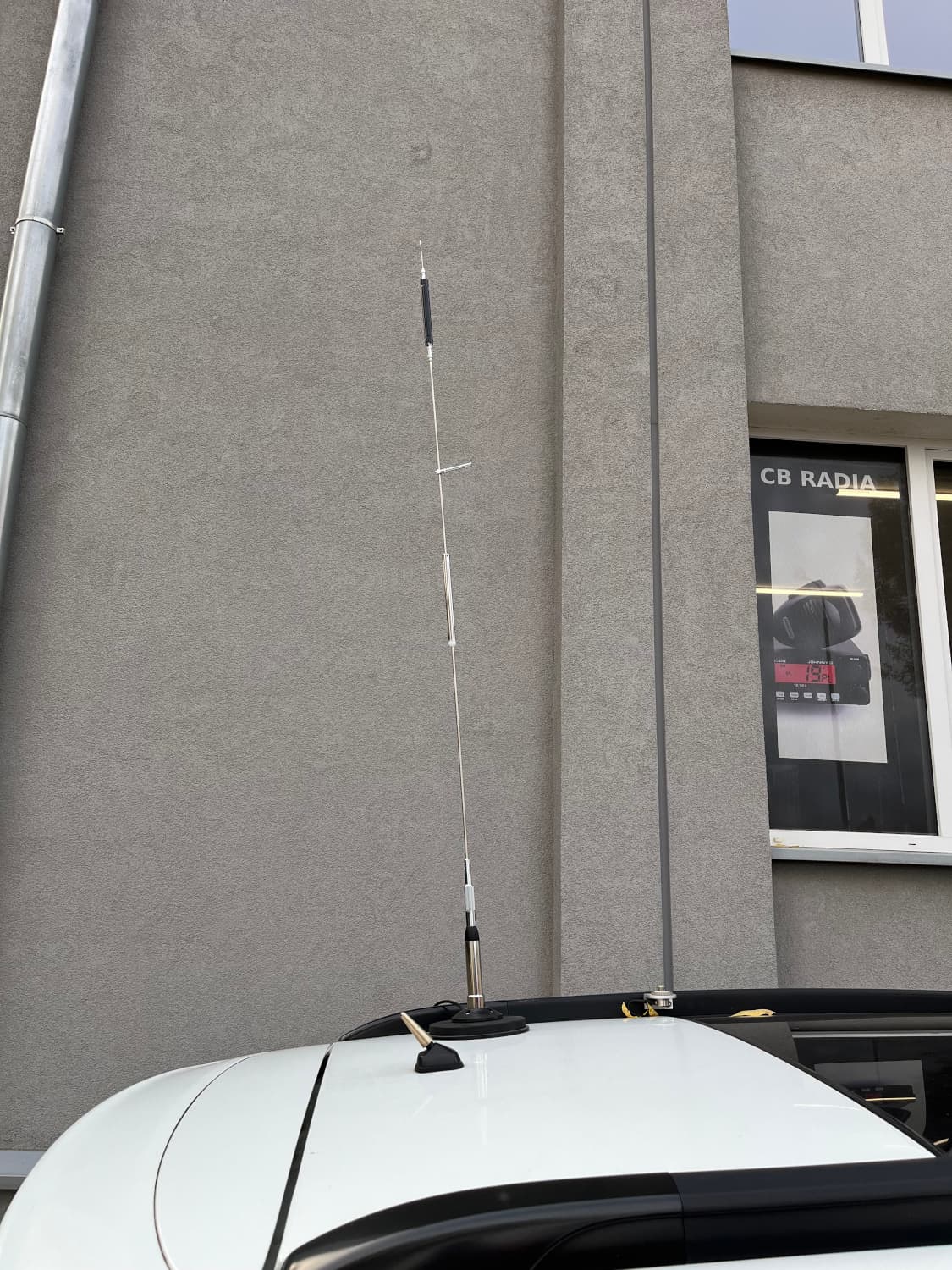

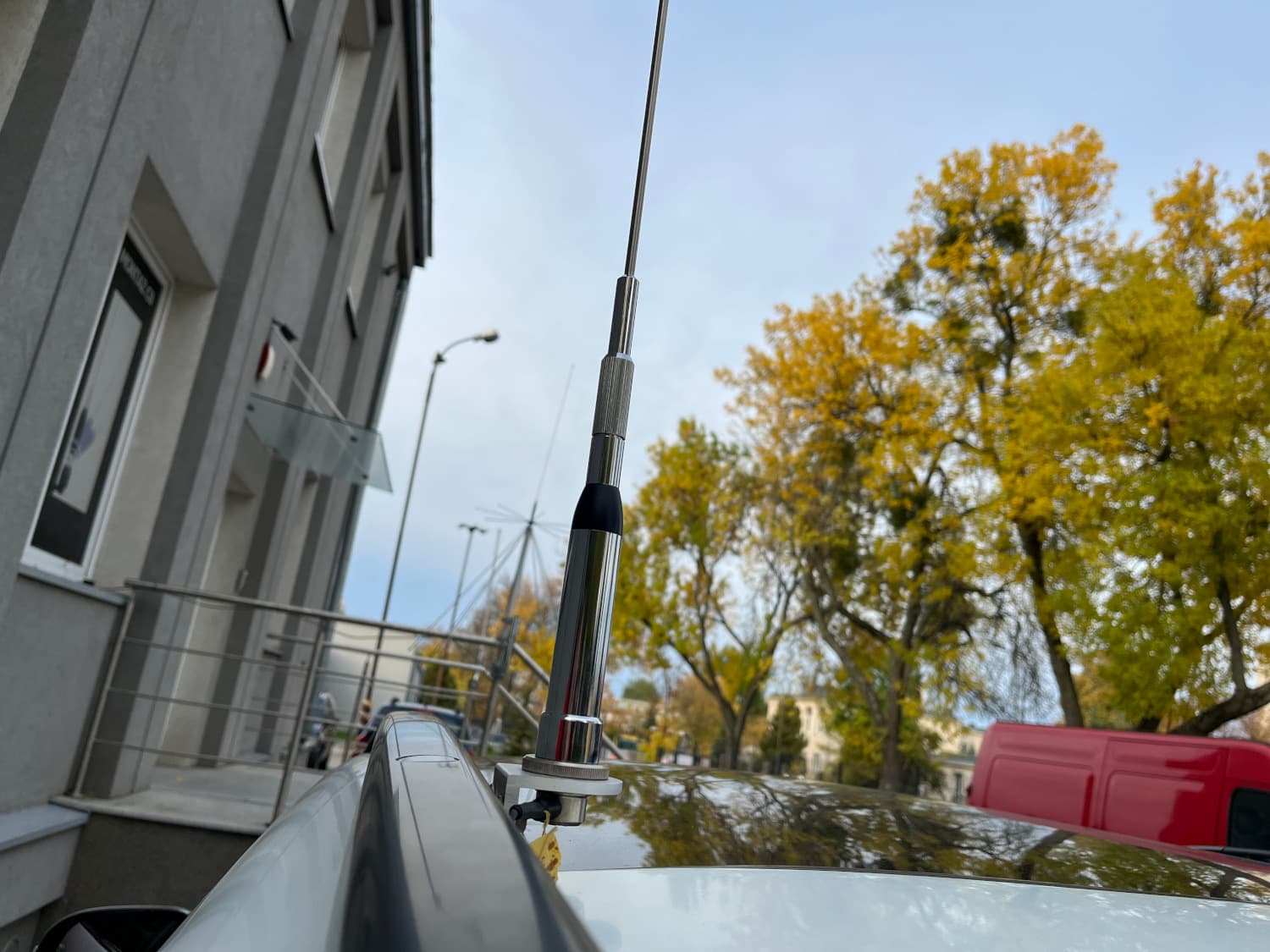

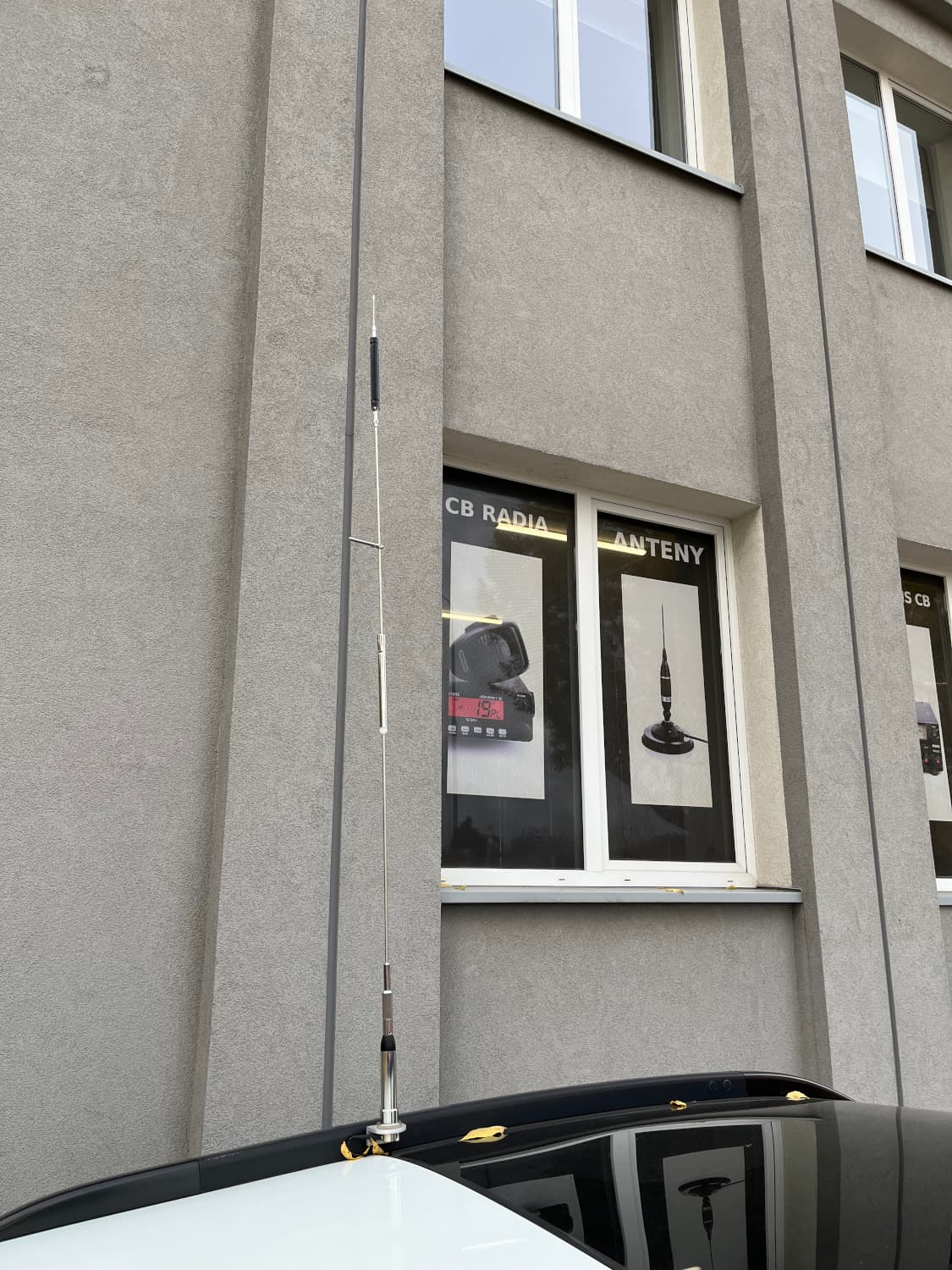

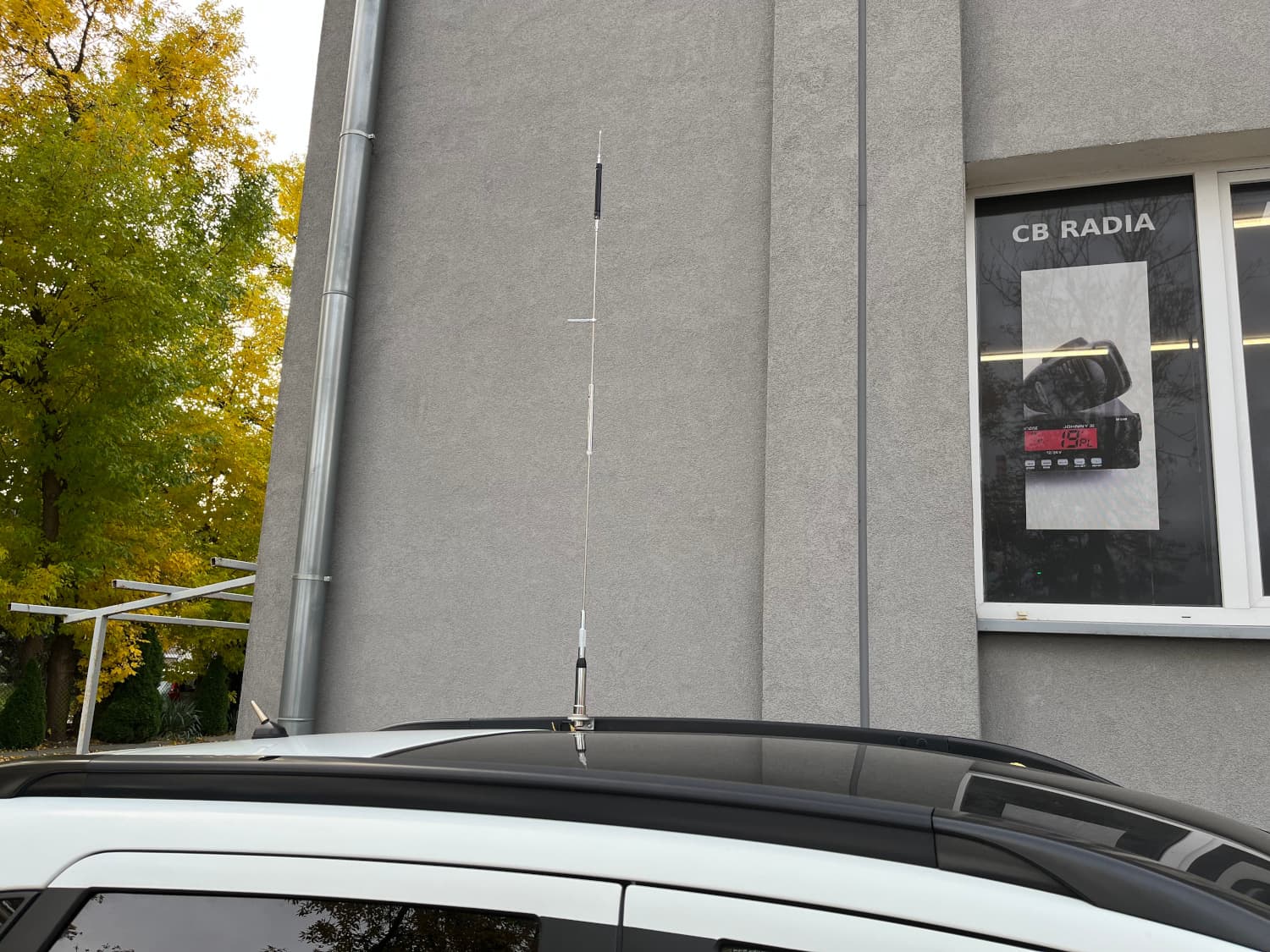

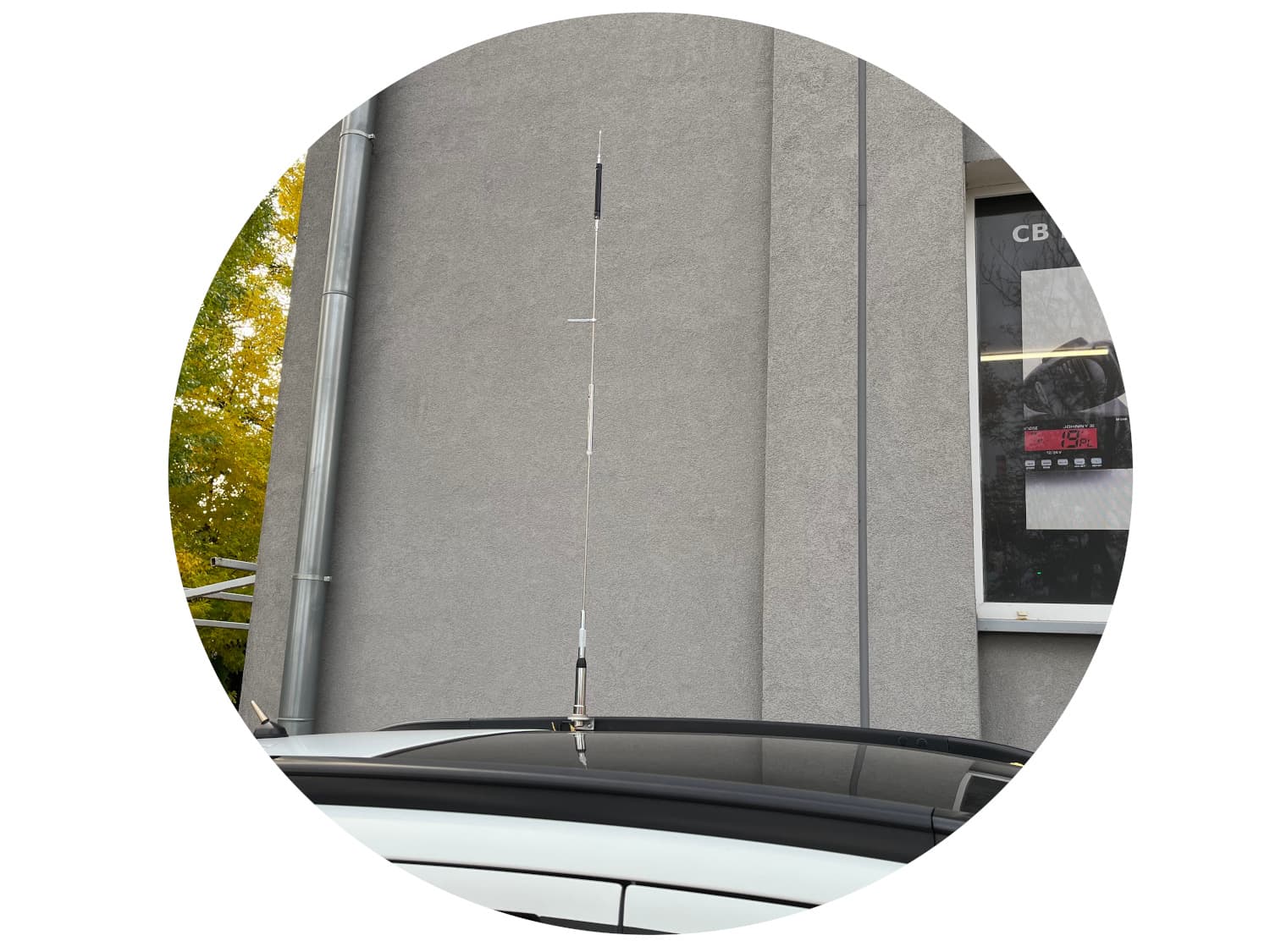

• w aucie na postoju - na podstawie magnetycznej, uchwycie zamontowanym w karoserii
• na balkonie - wymagana dodatkowa przeciwwaga
• w terenie - na podstawie magnetycznej np. na drewnianym stole, z uziemionym kablem o długości min. 10m.

UVH-600 może pracować w następujących konfiguracjach:

• 50 / 144 / 430MHz
• 28 / 50 / 144 / 430 MHz
• 7 / 50 / 144 / 430MHz
• 14 / 50 / 144 / 430MHz
• 7 / 14 / 50/ 144 / 430MHZ
• 14 / 21 / 50 / 144 / 430MHz
• 7 / 21 / 50 / 144 / 430MHz
• 14 / 28 / 50 / 144 / 430MHz
• 7 / 28 / 50 / 144 / 430MHz
• 21 / 28 / 50 / 144 / 430MHz
• 30 / 50 / 144 / airband 118MHz.

UVH-600 wyposażona jest w popularne złącze PL.

W zależności od wybranej częstotliwości długość anteny wynosi od 151 do 192cm. Cewki posiadają oznaczenie pasm.

Antena przeznaczona jest do użytku na postoju.

Nie jest to antena typu plug & play.

Do precyzyjnego dostrajania UVH-600 przydatny będzie przenośny analizator antenowy np. NanoVNA-H lub NanoVNA-F.

Podczas naszych testów udało się osiągnąć SWR poniżej 1.5 w różnych pasmach (po dostrojeniu).

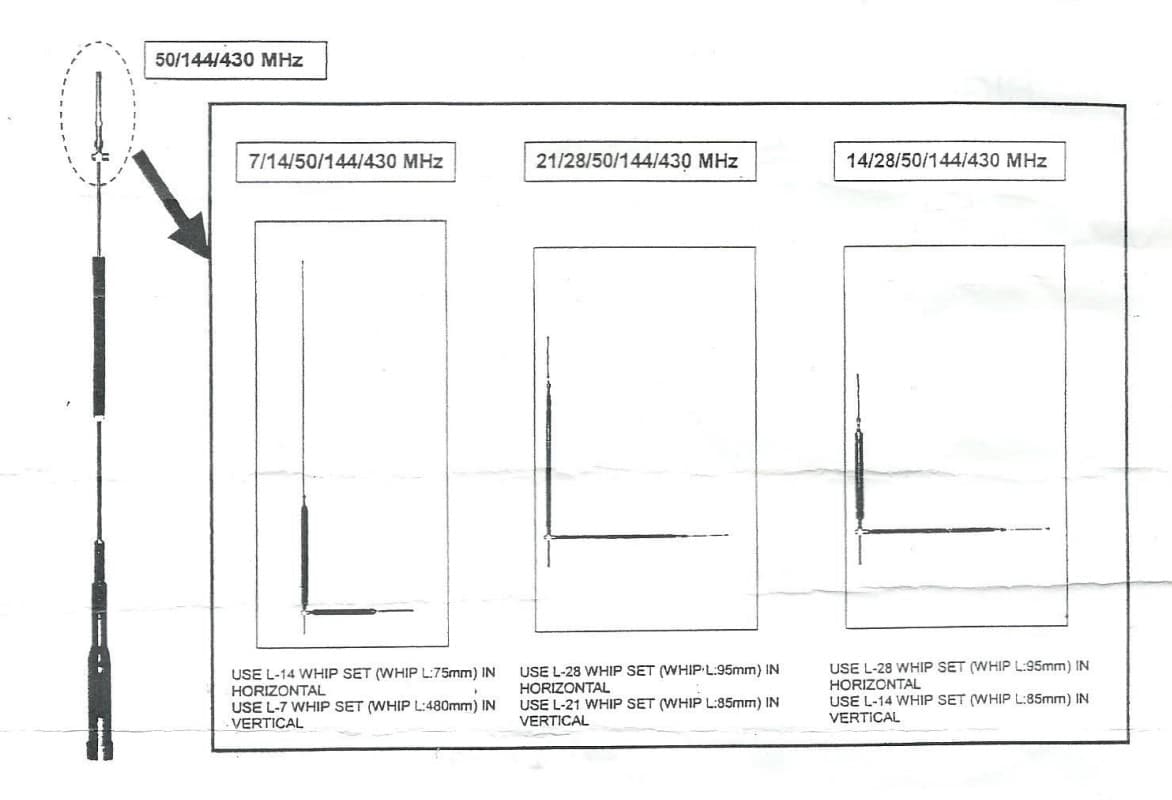

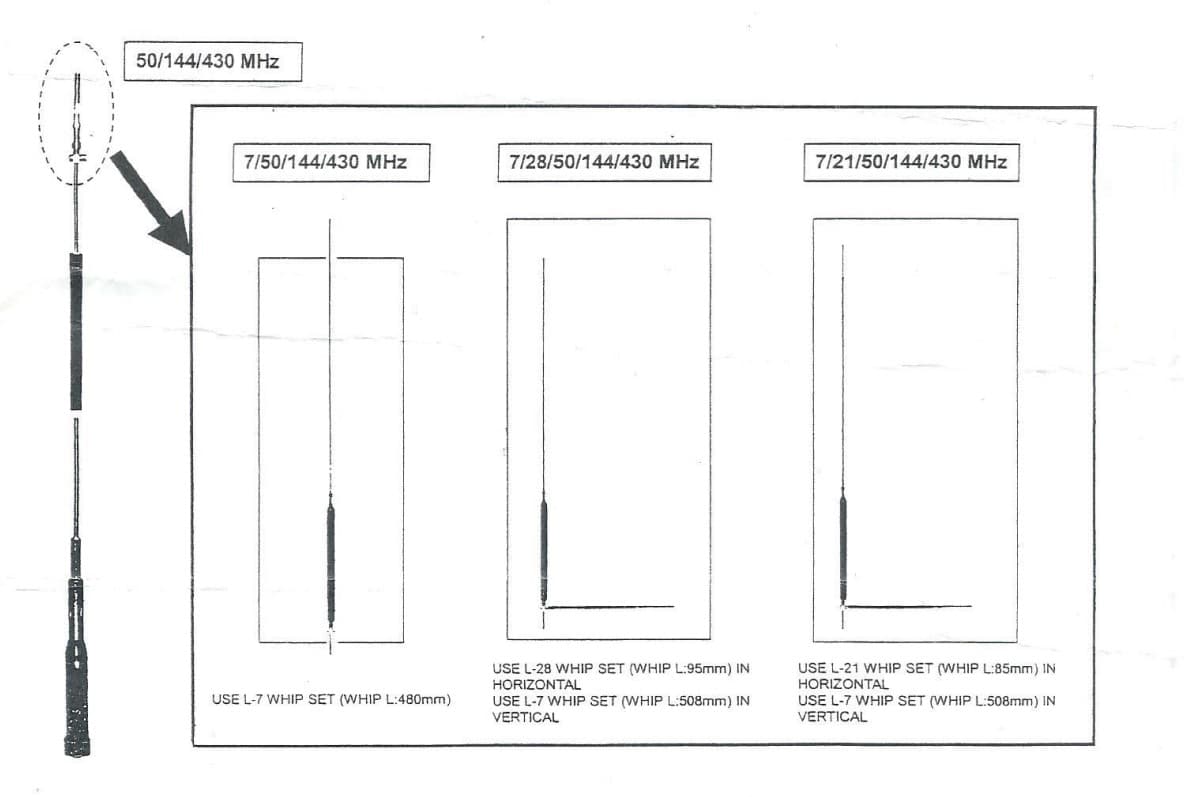

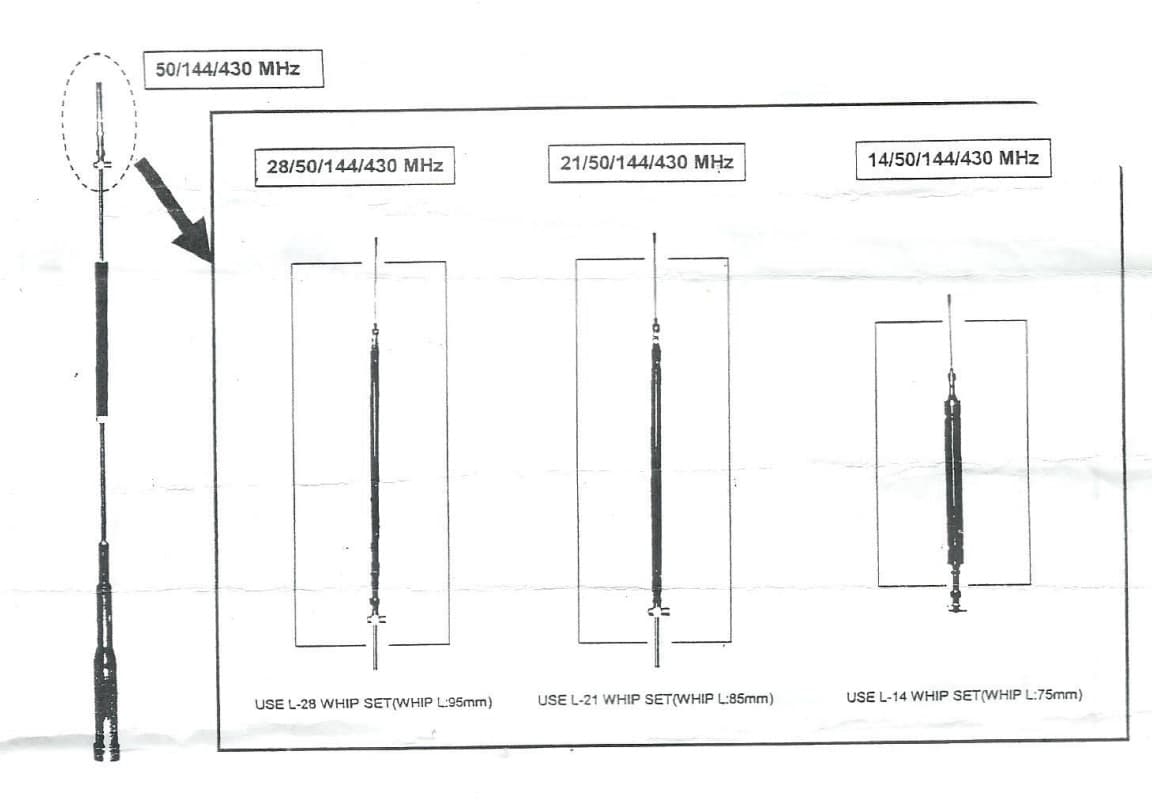

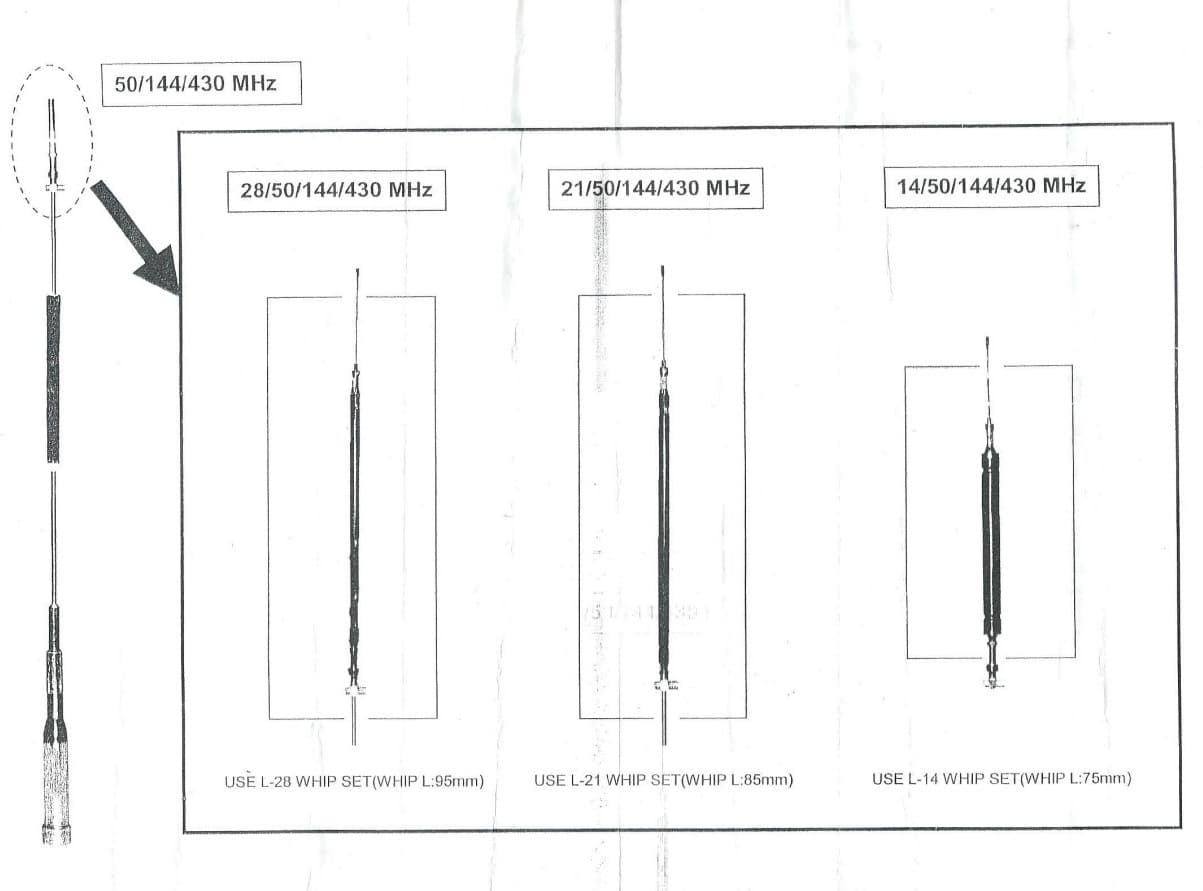

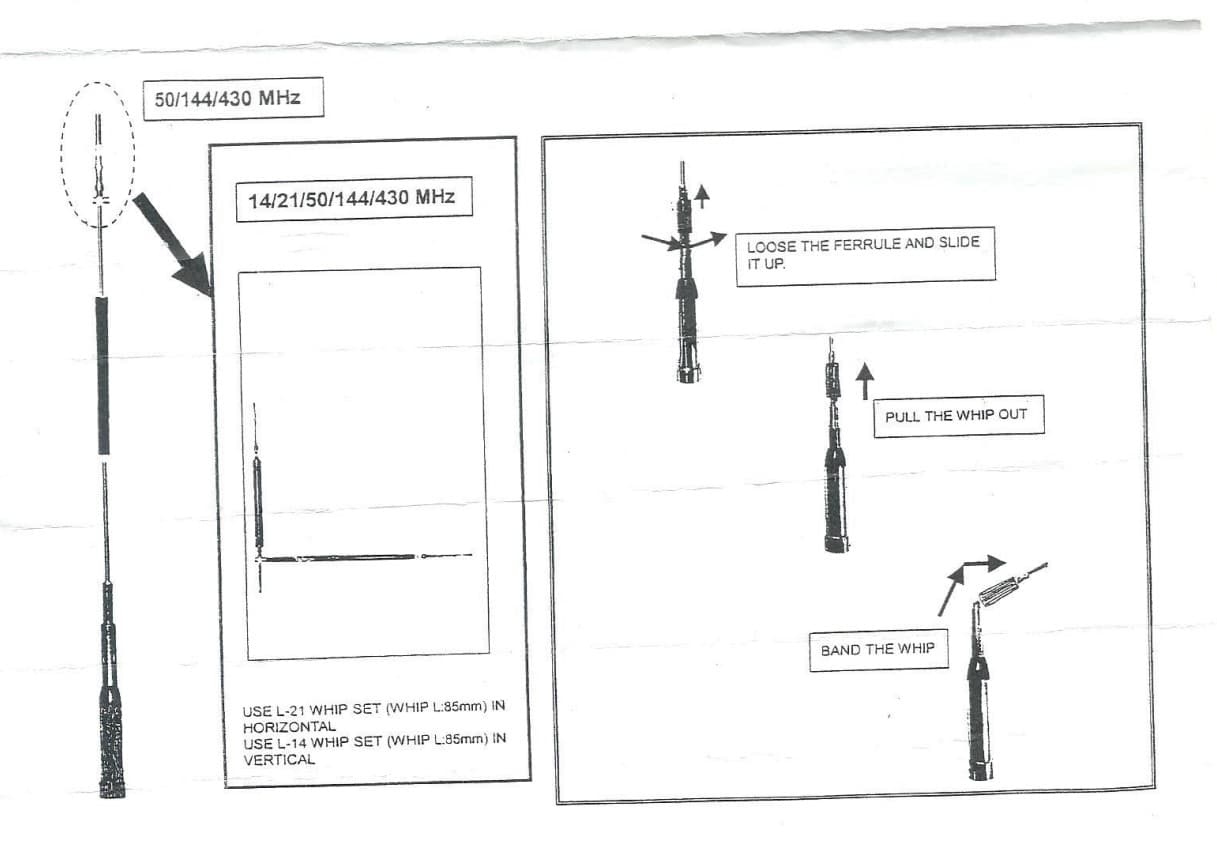

W galerii przedmiotu przedstawione są poglądowe konfiguracje ustawień anteny dla konkretnych pasm.

Specyfikacja:

• długość 151-192cm
• częstotliwość pracy: 7-30MHz + 50MHz + 144 MHz + 430MHz
• polaryzacja pionowa
• SWR <1.5 dla wybranego pasma
• złącze PL
• impedancja 50 Ohm
• maksymalna moc doprowadzona: 200W (SSB)
• waga ok. 770g

Zawartość przesyłki ze sklepu Konektor:

• antena UVH-600
• zestaw cewek
• imbus
• dowód zakupu (paragon/faktura VAT)

Do tymczasowego montażu polecamy:

http://konektor5000.pl/index.php?p137,najmocniejsza-podstawa-magnetyczna-15-7cm-magnes-157mm-sirio-mag-145-pl-kabel-3-60m

https://konektor5000.pl/index.php?p6190,radiora-gnd-1-uchwyt-antenowy-do-ziemi-do-montazu-anten-w-terenie-np-do-icom-ic-705-yaesu-ft-818-ft

450.00 PLN
