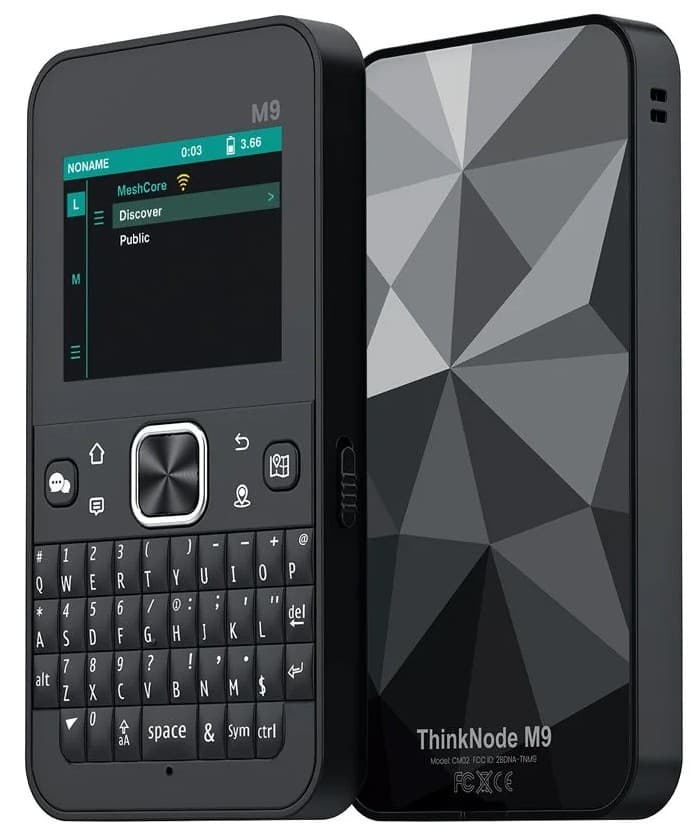

ThinkNode M9 terminal Lora Meshcore 868MHz, pełna klawiatura, ESP32-S3, GPS, ekran 2.4"

ThinkNode M9 z firmware Meshcore
terminal Meshcore / LoRa, off-grid komunikacja

ThinkNode M9 z firmware Meshcore - najważniejsze cechy:

• terminal komunikacyjny Meshcore działający bez konieczności używania telefonu

• wersja europejska 868 MHz

• fabrycznie wgrany firmware Meshcore (można wgrać np. Meshtastic we własnym zakresie)

• możliwość wgrania MeshOS

• układ radiowy Semtech LR1110

• procesor ESP32-S3, dual-core, do 240 MHz

• kolorowy wyświetlacz TFT 2,4" 320 × 240 px

• pełna fizyczna klawiatura QWERTY – 37 klawiszy

• GNSS: GPS / Galileo / GLONASS / BeiDou

• wbudowany elektroniczny kompas

• Wi-Fi 2,4 GHz

• Bluetooth/BLE 5.0

• obsługa microSD/TF

• USB-C do ładowania, komunikacji i aktualizacji

• akumulator Li-Po 2300 mAh

• wbudowane anteny LoRa, GNSS oraz Wi-Fi/Bluetooth

• buzzer do sygnalizacji dźwiękowej

• wymiary: około 126 × 67 × 10,3 mm

• waga: tylko około 120g.

Think Node M9 świetnie sprawdza się jako mobilny komunikator terenowy, terminal danych lub narzędzie do prototypowania rozwiązań bezprzewodowych.

Wyposażony w ekran, klawiaturę, GPS i LoRa, stanowi kompletną platformę do tworzenia niezależnych terminali, sieci mesh czy rozwiązań IoT działających bez infrastruktury GSM.

Idealny dla hobbystów, elektroników, entuzjastów Meshtastica/ Meshcore i twórców rozwiązań terenowych.

Przykładowe zastosowanie

ThinkNode M9 sprawdzi się między innymi jako:

• przenośny węzeł sieci Meshcore / Meshtastic

• komunikator LoRa do pracy bez internetu,

• tracker GPS w sieci mesh,

• urządzenie do wypraw outdoorowych,

• element łączności awaryjnej,

• węzeł dla turystyki, off-roadu, survivalu i bushcraftu,

• urządzenie do testów LoRa 868 MHz,

• moduł dla hobbystów elektroniki i radiokomunikacji,

• sprzęt do eksperymentów z sieciami mesh,

• mobilny komunikator na wydarzenia plenerowe.

Wbudowany GNSS i udostępnianie pozycji

ThinkNode M9 posiada własny moduł pozycjonowania satelitarnego. Według specyfikacji producenta obsługiwane są systemy:

• GPS,

• Galileo,

• GLONASS,

• BeiDou.

Pozycja może być udostępniana innym użytkownikom sieci Meshcore. Urządzenie pozwala również wyświetlać lokalizację i pozycje węzłów na mapie, o ile odpowiednie dane map znajdują się w pamięci urządzenia.

M9 wyposażono dodatkowo w magnetometr / elektroniczny kompas, czujnik ruchu oraz zegar czasu rzeczywistego RTC.

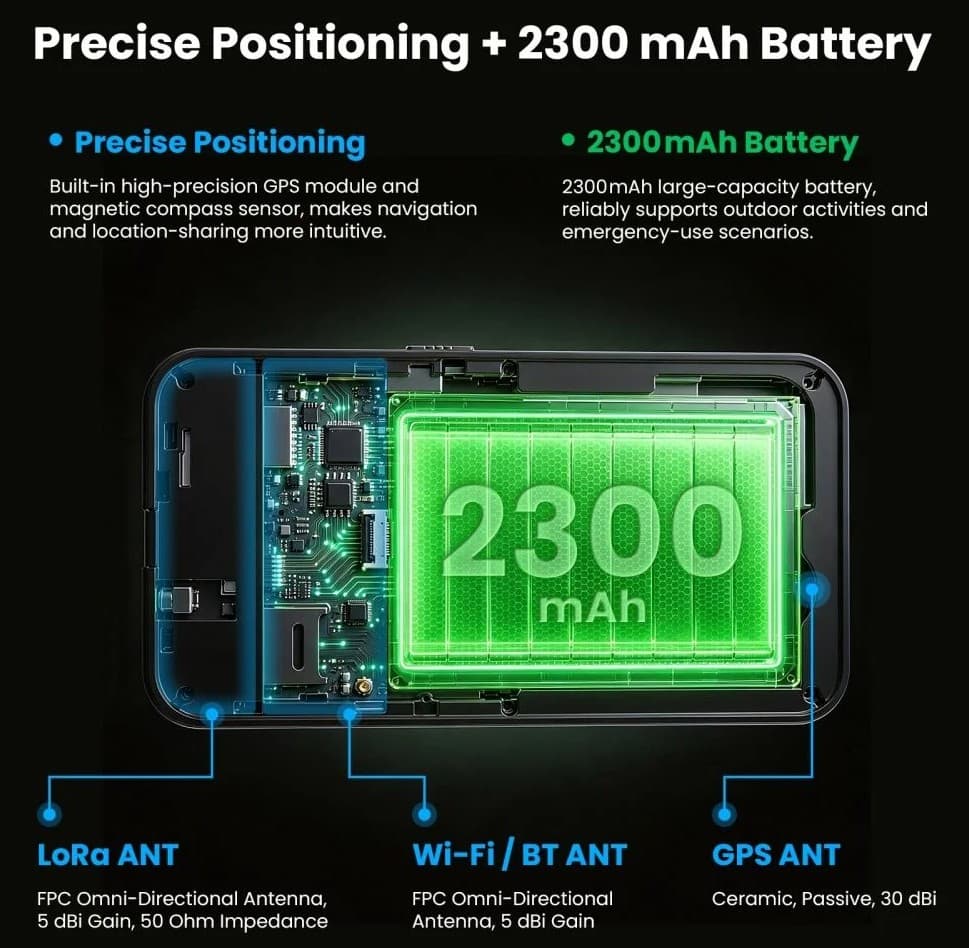

Akumulator 2300 mAh

Terminal ma wbudowany akumulator litowo-polimerowy o pojemności 2300 mAh / 3,8 V. Ładowanie odbywa się przez port USB-C.

Producent deklaruje około 2–3 dni pracy w trybie czuwania. Rzeczywisty czas pracy zależy jednak od aktywności LoRa, wykorzystania GNSS i Wi-Fi, jasności ekranu oraz częstotliwości transmisji.

Slot na kartę microSD

ThinkNode M9 wykorzystuje pamięć microSD/TF m.in. do przechowywania danych i map.

Elecrow podaje dla fabrycznej konfiguracji 16 GB pamięci na karcie pamięci.

Na płycie urządzenia znajduje się dodatkowo pamięć NOR Flash wykorzystywana przez elektronikę i firmware.

Elecrow ThinkNode M9 - dla kogo?

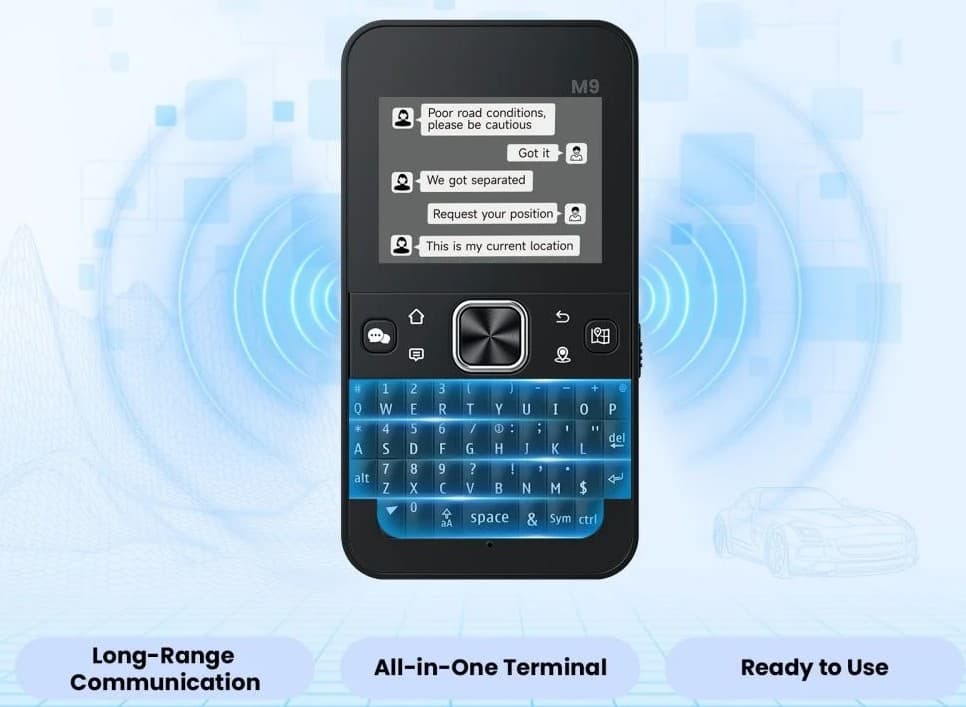

M9 jest interesującym rozwiązaniem dla użytkownika, który chce korzystać z Meshcore jak z niezależnego komunikatora, a nie jedynie z modułu radiowego sterowanego przez telefon.

Fizyczna klawiatura, ekran, własny GNSS i akumulator pozwalają zabrać jedno urządzenie do komunikacji tekstowej i wymiany pozycji w sieci LoRa.

Sprawdzi się m.in. podczas wycieczek i wypraw terenowych, imprez plenerowych, testów i rozbudowy sieci Meshcore oraz wszędzie tam, gdzie potrzebna jest niezależna komunikacja tekstowa pomiędzy urządzeniami znajdującymi się poza zasięgiem tradycyjnej infrastruktury telekomunikacyjnej.

Uwaga: jest to wersja sprzętowa 868 MHz z firmware Meshcore.

Do urządzenia można wgrać firmware Meshtastic.

Specyfikacja:

System i procesor

• model: Elecrow ThinkNode M9

• firmware: Meshcore

• główny układ: ESP32-S3R8

• procesor: dwurdzeniowy Xtensa 32-bit LX7

• częstotliwość taktowania: do 240 MHz

• SRAM: 512 KB

• PSRAM: 8 MB

• ROM: 384 KB

• pamięć wewnętrzna Flash: 16 MB NOR Flash

• pamięć masowa: karta pamięci 16 GB

• obsługa kart: microSD / TF

Łączność LoRa

• układ radiowy: Semtech LR1110

• pasmo oferowanej wersji: 868 MHz / EU868

• antena LoRa: wbudowana antena FPC

• protokół: Meshcore / LoRa mesh

Łączność bezprzewodowa

• Wi-Fi: 2,4 GHz

• Bluetooth: Bluetooth 5.0 / BLE

• możliwość połączenia z oficjalną aplikacją Meshcore

GNSS

• wbudowany odbiornik GNSS

• obsługiwane systemy: GPS, Galileo, GLONASS, BeiDou

• wbudowana antena GNSS

• obsługa udostępniania pozycji w Meshcore

• możliwość rejestrowania informacji o położeniu

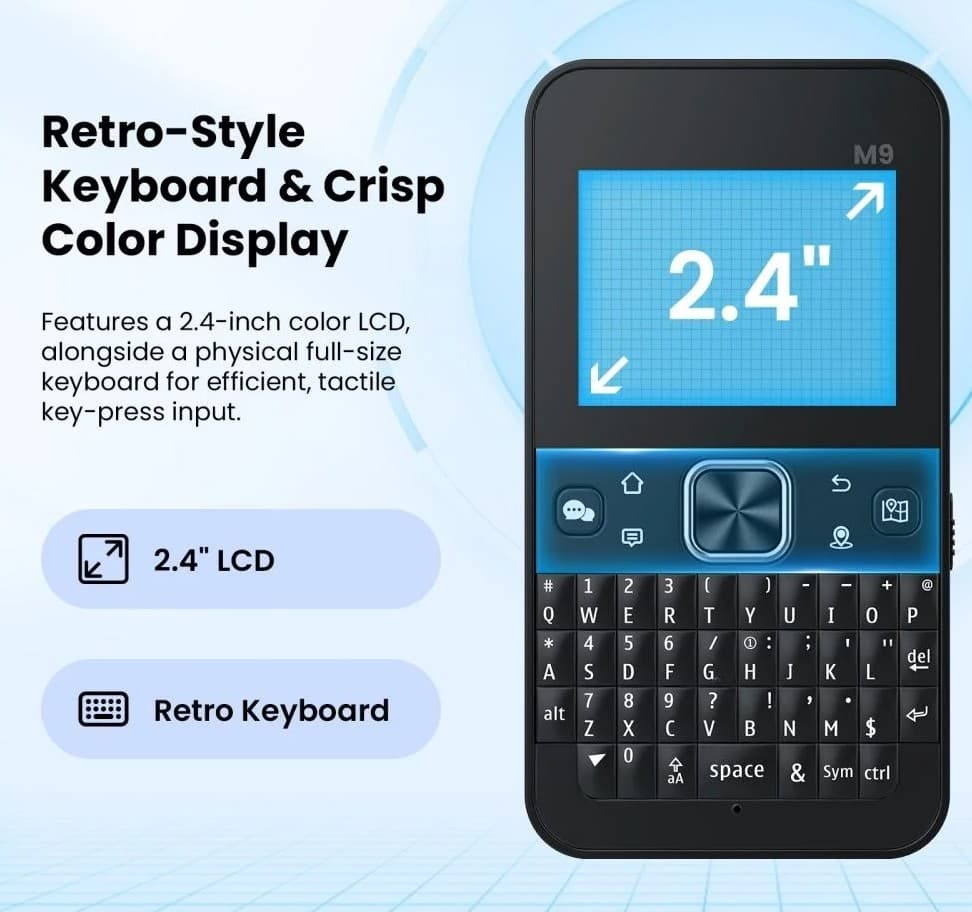

Wyświetlacz

• przekątna: 2,4 cala

• typ: kolorowy TFT LCD

• rozdzielczość: 320 × 240 px

• jasność: 200 cd/m²

• ekran dotykowy: nie

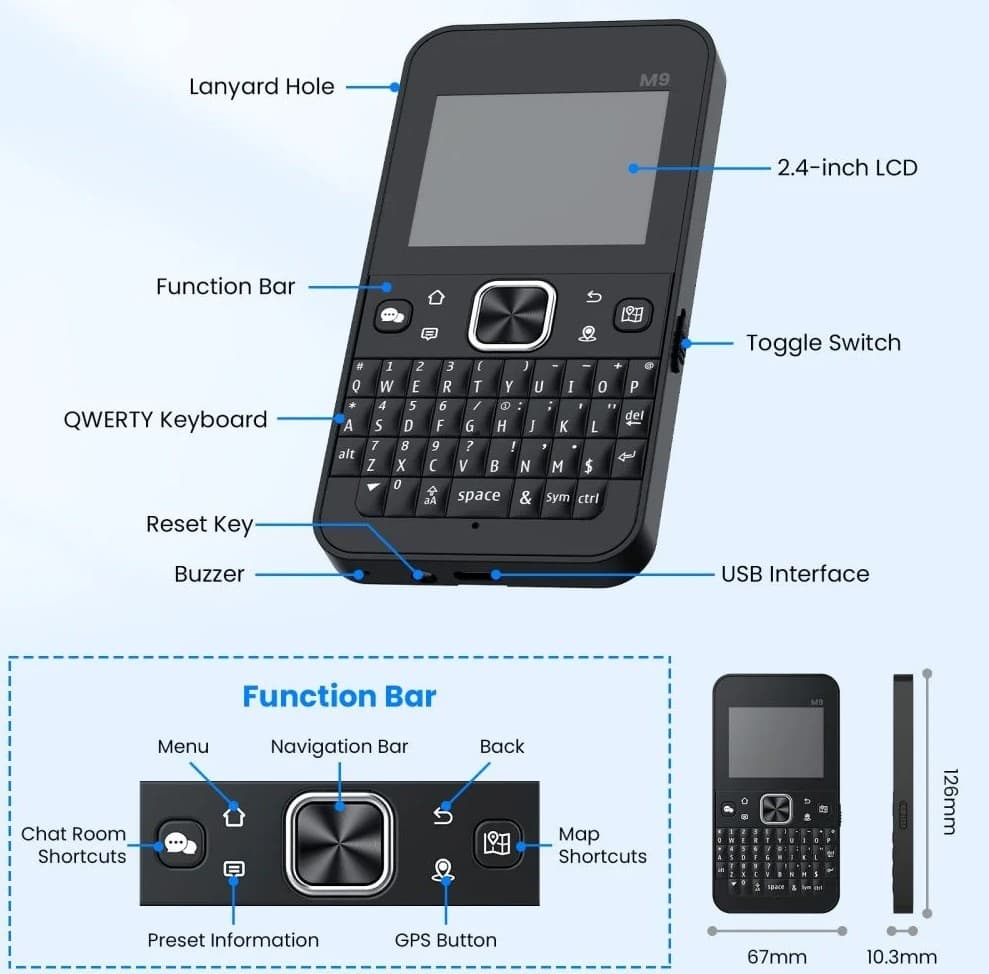

Klawiatura

• fizyczna klawiatura QWERTY

• liczba klawiszy: 37

• wydzielone klawisze funkcyjne i nawigacyjne

• ukryty przycisk RESET

• oddzielny kontroler klawiatury ESP32-S2

Czujniki i dodatkowe wyposażenie

• zegar czasu rzeczywistego RTC

• magnetometr / elektroniczny kompas

• czujnik ruchu

• buzzer do sygnalizacji dźwiękowej

• wbudowane anteny LoRa, GNSS oraz Wi-Fi/Bluetooth

Interfejs

• złącze: USB-C

• USB: USB 2.0 Full Speed

• funkcje USB-C: ładowanie, transmisja danych i aktualizacja firmware

Zasilanie

• akumulator: Li-Po

• pojemność: 2300 mAh

• napięcie nominalne: 3,8 V

• zabezpieczenie przed przeładowaniem i nadmiernym rozładowaniem

• deklarowany przez producenta czas czuwania: około 2–3 dni

• zasilanie i ładowanie przez USB-C

Parametry mechaniczne

• materiał obudowy: tworzywo sztuczne

• wymiary: 126 × 67 × 10,3 mm

• masa netto: 123 g

Warunki pracy

• temperatura pracy: -10°C do +60°C

• temperatura przechowywania: -20°C do +70°C

• wilgotność względna: 10–90%, bez kondensacji

Wersja oferowana w sklepie

• częstotliwość LoRa: 868 MHz / EU868

• firmware: Meshcore


Zawartość przesyłki ze sklepu Konektor:

• terminal Elecrow ThinkNode M9 Meshcore 868 MHz

• przewód USB

• dowód zakupu (paragon lub faktura VAT)

473.55 PLN
