Elecrow LR1302 LoRaWAN moduł bramki SPI EU 868 MHz + Pi HAT + anteny

Elecrow LR1302 LoRaWAN Gateway Module SPI EU868 + Pi HAT + anteny

Elecrow LR1302 + Pi Hat + anteny - zestaw:

• 8-kanałowy koncentrator LoRaWAN oparty na Semtech SX1302

• europejska wersja EU868 – 863–870 MHz

• komunikacja z Raspberry Pi poprzez SPI

• w zestawie dedykowany Pi HAT oraz anteny

• łatwa budowa wielokanałowej bramki LoRaWAN na Raspberry Pi

• Pi HAT ze zintegrowanym GNSS i zegarem RTC

• obsługa GPS, GLONASS i BeiDou

• wbudowany wentylator chłodzący Raspberry Pi

• możliwość współpracy m.in. z The Things Network / The Things Stack

• wysoka czułość odbiornika – do -139 dBm

• obsługa funkcji LBT – Listen Before Talk

• moduł LR1302 posiada europejski certyfikat CE

• Raspberry Pi nie jest częścią zestawu.

Elecrow LR-1302 to 8-kanałowy moduł bramki LoRaWAN przeznaczony do budowy własnego gatewaya, m.in. na bazie komputera Raspberry Pi.

Oferowana przez nas wersja pracuje w europejskim paśmie EU868 (863–870 MHz), komunikuje się z urządzeniem nadrzędnym poprzez SPI i jest dostarczana razem z dedykowanym LoRaWAN Pi HAT-em oraz zestawem antenowym.

Moduł bazuje na koncentratorze Semtech SX1302 i torze radiowym SX1250.

Obsługuje jednoczesną pracę na 8 kanałach LoRaWAN, dzięki czemu może stanowić podstawę pełnoprawnej wielokanałowej bramki dla czujników, liczników, sterowników i innych urządzeń IoT wykorzystujących LoRaWAN.

Przykładowe zastosowanie

Zestaw LR1302 + Pi HAT może być wykorzystany do budowy własnej bramki LoRaWAN m.in. dla:

• domowych i profesjonalnych sieci IoT,

• The Things Network / The Things Stack,

• prywatnych sieci LoRaWAN,

• systemów telemetrycznych,

• czujników temperatury, wilgotności i jakości powietrza,

• zdalnego odczytu liczników,

• automatyki budynkowej,

• monitoringu urządzeń,

• systemów rolniczych i środowiskowych,

• prac badawczych i projektów rozwojowych z LoRa / LoRaWAN.

Moduł SX1302 dla sieci LoRaWAN

LR1302 wykorzystuje układ Semtech SX1302, będący koncentratorem przeznaczonym do wielokanałowych bramek LoRaWAN.

W porównaniu ze starszymi rozwiązaniami SX1301/SX1308 producent wskazuje na niższe zużycie energii, niższą temperaturę pracy oraz wysoką czułość odbiornika.

Dla wersji EU868 producent podaje:

• 8 kanałów LoRaWAN,

• zakres częstotliwości 863–870 MHz,

• szerokość kanału 125 / 250 / 500 kHz,

• czułość do -139 dBm przy 125 kHz / SF12,

• maksymalną moc nadajnika do 26 dBm przy zasilaniu 3,3 V,

• obsługę Listen Before Talk – LBT.

Rzeczywiste ustawienia częstotliwości, mocy nadajnika i parametrów kanałów powinny być zgodne z wymaganiami obowiązującymi dla europejskiego pasma EU868.

Pi HAT - łatwe połączenie z Raspberry Pi

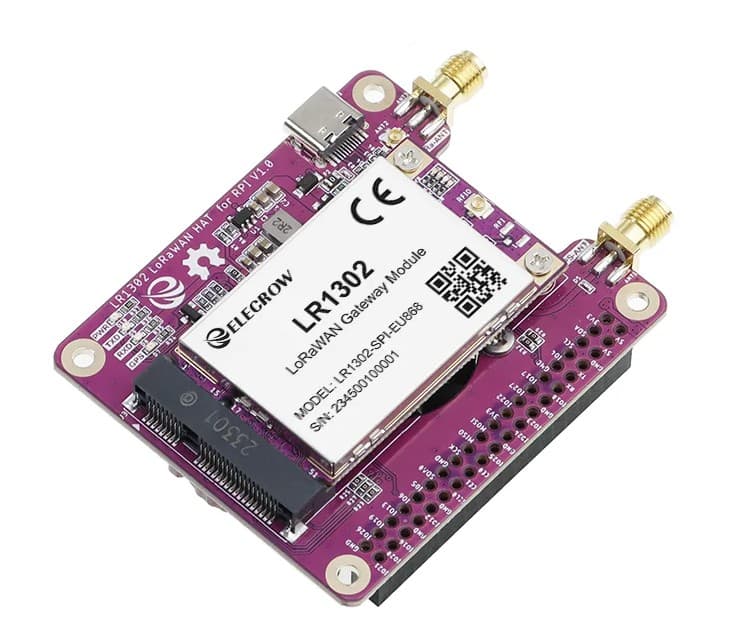

W zestawie znajduje się dedykowana płytka LR1302 LoRaWAN HAT for Raspberry Pi.

Pozwala ona podłączyć moduł LR1302 w formacie Mini-PCIe do standardowego 40-pinowego złącza GPIO Raspberry Pi, bez konieczności projektowania własnej płytki bazowej.

Producent deklaruje kompatybilność HAT-a z komputerami Raspberry Pi do Raspberry Pi 5, w tym popularnymi modelami Raspberry Pi 4 i Raspberry Pi 3.

Po połączeniu LR1302, Pi HAT-a i Raspberry Pi otrzymujemy sprzętową platformę umożliwiającą zbudowanie własnej, 8-kanałowej bramki LoRaWAN.

Raspberry Pi nie znajduje się w zestawie.

Wbudowany GNSS i zegar RTC

Pi HAT jest czymś więcej niż prostym adapterem Mini-PCIe–GPIO. Na płytce znajduje się moduł GNSS oraz zegar czasu rzeczywistego RTC.

Układ GNSS obsługuje:

• GPS L1,

• GLONASS L1,

• BeiDou B1.

Pozwala to uzyskać informacje o pozycji oraz precyzyjne źródło czasu dla aplikacji LoRaWAN wymagających synchronizacji.

HAT posiada również wbudowany wentylator 5 V, przeznaczony do chłodzenia Raspberry Pi podczas pracy.

Połączenie z Raspberry Pi przez SPI

Oferowany moduł LR1302 jest wersją SPI EU868. Moduł komunikuje się z Raspberry Pi poprzez interfejsy SPI i I²C udostępnione przez Pi HAT.

Producent udostępnia instrukcję konfiguracji dla Raspberry Pi OS oraz oprogramowanie bazujące na Semtech SX1302 HAL / Packet Forwarder.

W dokumentacji znajduje się również przykładowa konfiguracja połączenia z The Things Network / The Things Stack.

Należy pamiętać, że LR1302 nie jest samodzielną, gotową bramką sieciową.

Do pracy potrzebuje urządzenia nadrzędnego – np. Raspberry Pi oraz odpowiednio skonfigurowanego oprogramowania.

Wersja EU868 przeznaczona na rynek europejski

Sprzedawany przez nas wariant to LR1302 SPI EU868, oznaczony przez producenta symbolem CRT01266M001.

Zakres pracy części radiowej wynosi 863–870 MHz.

Jest to właściwy wariant do budowy bramek przeznaczonych do europejskich sieci LoRaWAN działających w paśmie 868 MHz.

Specyfikacja LR1302:

Wersja: SPI EU868
SKU producenta: CRT01266M001
Układ bazowy: Semtech SX1302
Tor radiowy: SX1250
Zakres częstotliwości: 863–870 MHz
Liczba kanałów: 8
Szerokość pasma: 125 / 250 / 500 kHz
Czułość: -125 dBm @ 125 kHz / SF7; do -139 dBm @ 125 kHz / SF12
Maksymalna moc TX: do 26 dBm przy 3,3 V
Interfejs hosta: SPI
Format: Mini-PCIe, 52 styki
Złącze antenowe: U.FL / IPEX
LBT: tak
Pobór prądu – standby: ok. 7,5 mA
Pobór prądu – RX: ok. 40 mA
Pobór prądu przy maksymalnej mocy TX: ok. 415 mA
Temperatura pracy: od -40°C do +85°C
Wymiary modułu: 30 × 50,95 mm
Certyfikacja wersji EU868: CE.

Pi HAT

Typ: LR1302 LoRaWAN HAT for Raspberry Pi
Złącze Raspberry Pi: 40-pin GPIO
Złącze modułu: 52-pin Mini-PCIe
Napięcie pracy: 5 V
Zasilanie: przez Raspberry Pi lub USB
GNSS: GPS L1 / GLONASS L1 / BeiDou B1
RTC: tak
Wentylator: tak, 5 V
Wymiary: 65 × 57,2 mm
Waga: ok. 30g

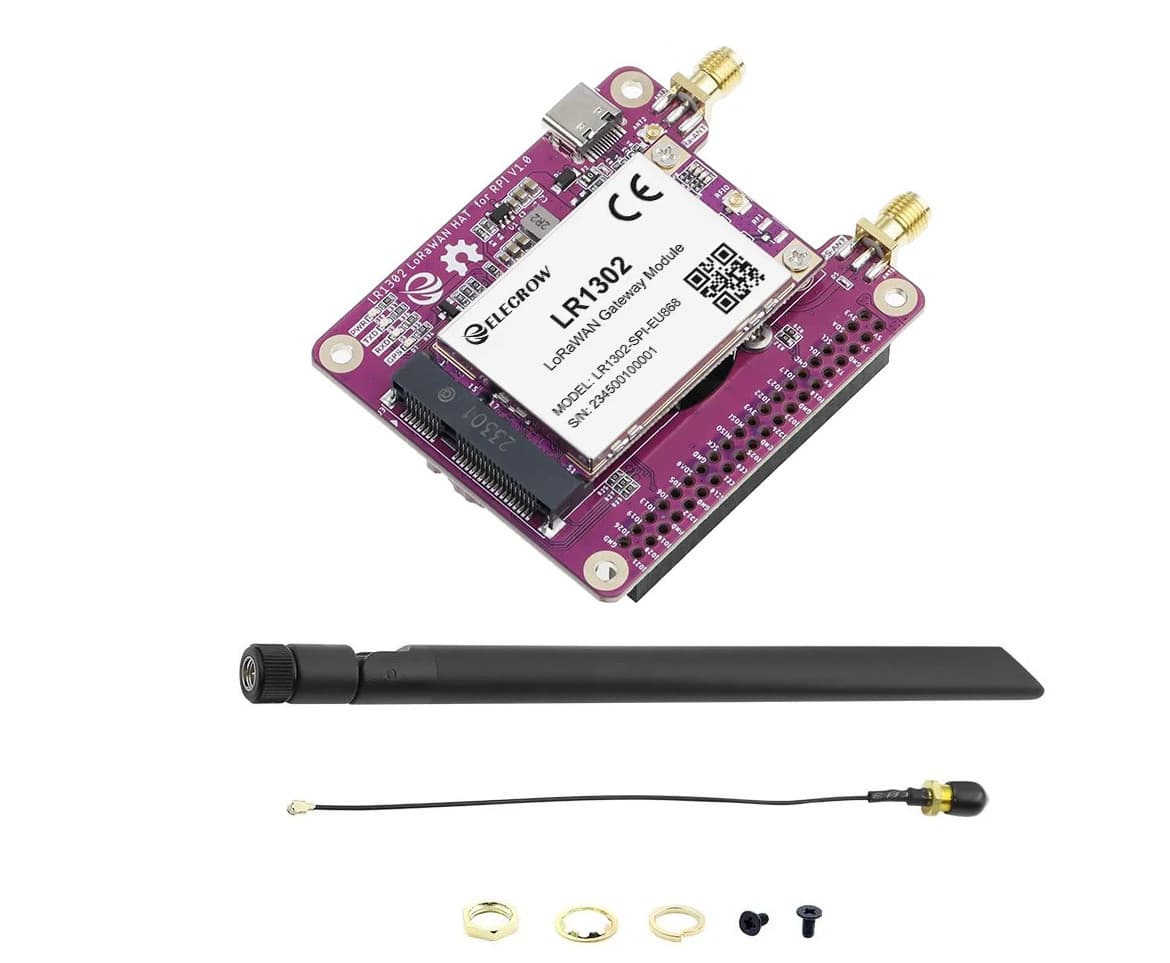

Zawartość przesyłki ze sklepu Konektor:

• moduł Elecrow LR1302 LoRaWAN Gateway [wersja EU 868MHz]

• Pi HAT do Raspberry Pi

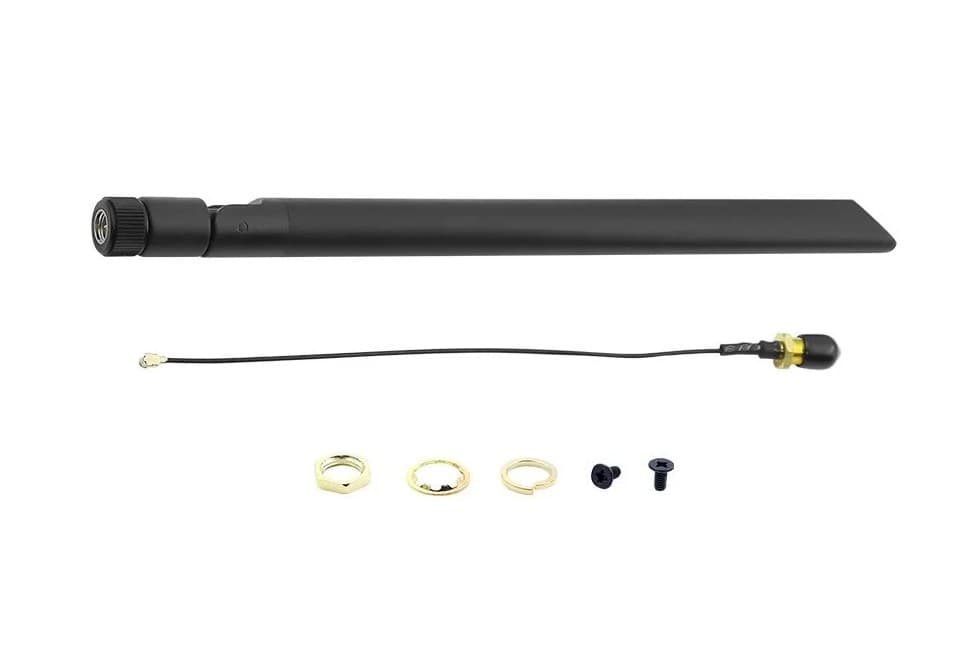

• zestaw antenowy do pracy w paśmie 868 MHz

• przewody/adaptory antenowe wymagane do podłączenia zestawu,

• elementy montażowe.

• dowód zakupu (paragon/faktura VAT)

Raspberry Pi, karta pamięci i zasilacz Raspberry Pi nie znajdują się w zestawie.
