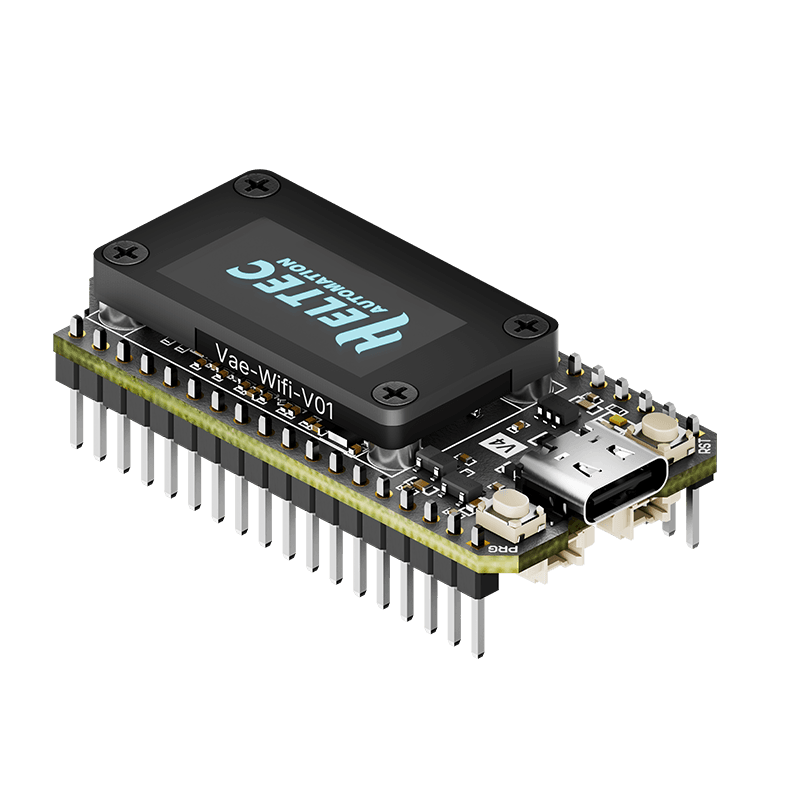

Moduł Heltec WiFi BLE LoRa 32 V4 ESP32-S3 SX1262 OLED - do sieci Meshcore Meshtastic LoRaWAN 868MHz

Najważniejsze cechy i funkcje

• Nowy układ ESP32-S3R2 (Xtensa® LX7, dual-core 240 MHz) - wysoka wydajność, niskie zużycie energii i kompatybilność z Arduino, ESP-IDF, MicroPython, PlatformIO.

• Moduł radiowy LoRa SX1262 - zasięg transmisji nawet do 10 km (w otwartym terenie).

• Moc nadawcza do 28 ±1 dBm - zwiększony zasięg i stabilność sygnału w porównaniu do poprzednich wersji.

• Łączność Wi-Fi 802.11 b/g/n (2,4 GHz) i Bluetooth 5.0 (LE + Mesh) - wiele trybów komunikacji bezprzewodowej.

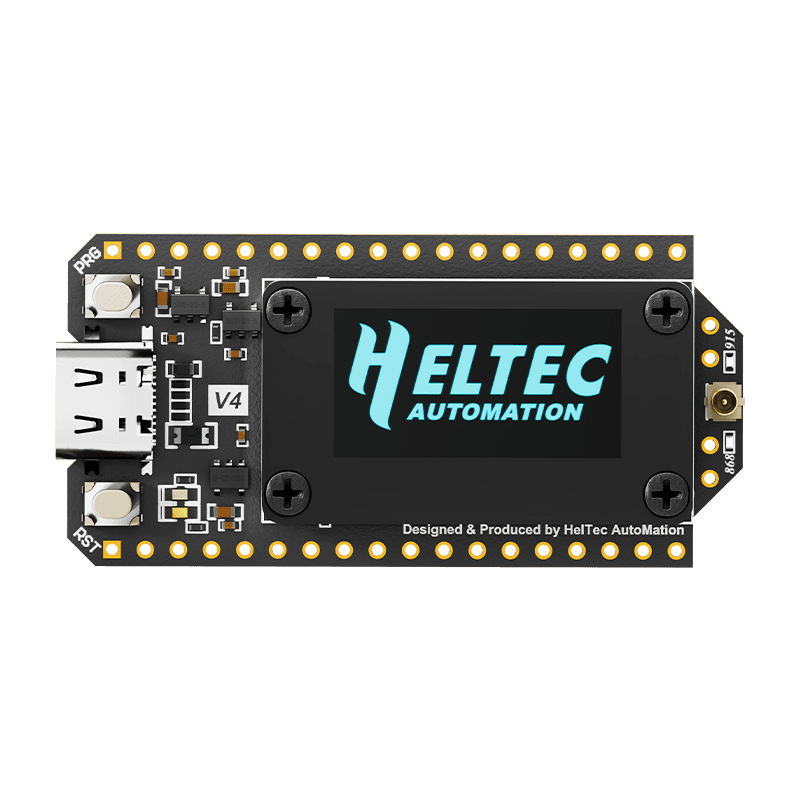

• Wbudowany wyświetlacz OLED 0,96” (128×64) - prezentacja statusów, danych i informacji systemowych.

• Większa pamięć - 16 MB Flash + 2 MB PSRAM - pozwala na bardziej złożone aplikacje i UI.

• Obsługa paneli solarnych - nowy port do ładowania i zasilania z energii słonecznej.

• Złącze GNSS (GPS) - możliwość podłączenia modułu lokalizacyjnego.

• Kompatybilność wsteczna z V3 - identyczny układ pinów, rozmiar i konstrukcja, łatwa migracja.

• Usprawnione zarządzanie zasilaniem - niższy pobór prądu w trybie uśpienia (< 20 µA).

Różnice Heltec WiFi LoRa 32 V3 vs V4:

1. Mikrokontroler:
   - V3: ESP32-S3FN8
   - V4: ESP32-S3R2 (nowsza, wydajniejsza wersja, obsługa PSRAM, lepsze zarządzanie energią)

2. Pamięć:
   - V3: 8 MB Flash
   - V4: 16 MB Flash + 2 MB PSRAM

3. Moc nadajnika LoRa:
   - V3: do 21 ±1 dBm
   - V4: do 28 ±1 dBm (wersja High-Power)

4. Czułość odbiornika:
   - V3: –134 dBm
   - V4: –137 dBm

5. Port solarny:
   - V3: brak
   - V4: tak - obsługa paneli słonecznych i ładowania akumulatora

6. Port GNSS (GPS):
   - V3: brak
   -V4: tak - dedykowane złącze 8-pin do modułów GPS/GLONASS

7. Zasilanie:
   - V3: USB-C + akumulator 3,7 V
   - V4: USB-C + akumulator + solar (off-grid ready)

8. Złącza anten:
   - V3: jedno wspólne złącze LoRa/Wi-Fi
   - V4: osobne złącza antenowe (LoRa i Wi-Fi)

9. Pobór prądu (deep sleep):
   - V3: ok. 40–60 µA
   - V4: < 20 µA

10. Wyświetlacz OLED:
    - V3: 0,96" 128×64 (standardowy)
    - V4: ten sam rozmiar, ale lepszy kontrast i jaśniejsze podświetlenie

11. Oprogramowanie:
    - V3: Arduino / PlatformIO / Meshtastic
    - V4: dodatkowo wsparcie dla Solar SDK i GNSS interface

12. Jakość wykonania:
    - V4: ulepszone PCB, solidniejsze złącza antenowe





Heltec V4 to udoskonalona wersja V3 z większą pamięcią, mocniejszym nadajnikiem LoRa, niższym poborem prądu, zasilaniem solarnym i portem GPS, zachowując pełną kompatybilność pinów i rozmiaru z wersją V3.

Zastosowanie

Heltec WiFi LoRa 32 (V4) to wszechstronna platforma rozwojowa, idealna do:

• budowy węzłów Meshtastic i sieci mesh bez GSM,

• systemów LoRaWAN i komunikacji długodystansowej,

• projektów IoT i automatyki z obsługą Wi-Fi, LoRa i Bluetooth,

• monitoringu środowiskowego lub telemetrii przemysłowej,

• komunikacji off-grid / solarnej,

• projektów z GPS i lokalizacją terenową.



Dzięki modularnej konstrukcji i dużym możliwościom konfiguracji WiFi LoRa 32 V4 można łatwo dopasować do dowolnego scenariusza - od prostych aplikacji IoT po rozbudowane sieci terenowe.

Dlaczego warto wybrać Heltec WiFi LoRa 32 V4?

• Wyższa moc i lepszy zasięg LoRa - nawet 28 dBm w wersji High-Power.
• Więcej pamięci (16 MB Flash + 2 MB PSRAM) - większe możliwości projektowe.
• Wbudowany wyświetlacz OLED - podgląd statusu, bez zewnętrznego sprzętu.
• Obsługa zasilania solarnego i akumulatorów - idealne do projektów off-grid.
• Złącze GNSS i kompatybilność z Meshtastic - komunikacja terenowa bez GSM.
• Nowoczesny układ ESP32-S3R2 - duża moc obliczeniowa przy niskim poborze prądu.

Specyfikacja:

• mikrokontroler: ESP32-S3R2 (Xtensa® 32-bit LX7 dual-core 240 MHz)
• moduł LoRa: SX1262
• układ USB-Serial: CP2102
• zakres częstotliwości: 433 / 470-510 / 863-928 MHz
• maksymalna moc nadawcza: 28 ± 1 dBm
• czułość odbiornika: –137 dBm przy SF12 BW = 125 kHz
• łączność Wi-Fi: 802.11 b/g/n, do 150 Mb/s
• Bluetooth: wersja 5.0 (Low Energy)
• komponenty:
  7x ADC1 + 2x ADC2
  7x wejścia dotykowe (Touch)
  3x UART
  2x I²C
  2x SPI
  oraz inne interfejsy wejść/wyjść
• pamięć:
  384 KB ROM
  512 KB SRAM
  16 KB RTC SRAM
  16 MB pamięci flash (SiP)
• dodatkowa pamięć:
  2 MB PSRAM
• złącza:
  port USB typu C
  2x złącze baterii litowej 1.25 mm
  złącze antenowe LoRa (IPEX 1.0)
  istwa pinów 2x18 (2.54 mm)
• zasilanie: 5 V USB-C / 3,3–4,4 V Li-Ion / solar
• zakres temperatury pracy: od –20 °C do +70 °C
• wymiary: 51.7 x 25.4 x 10.7 mm

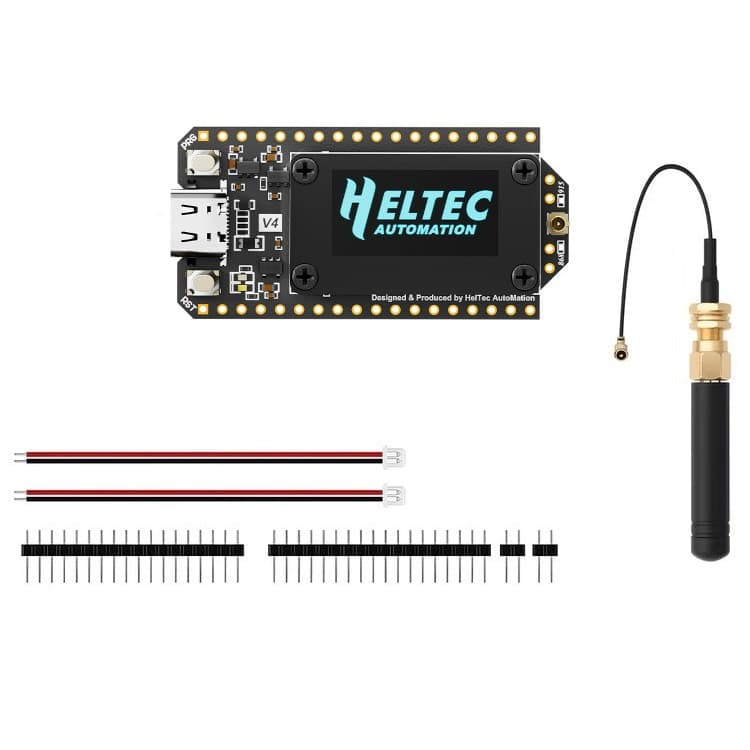

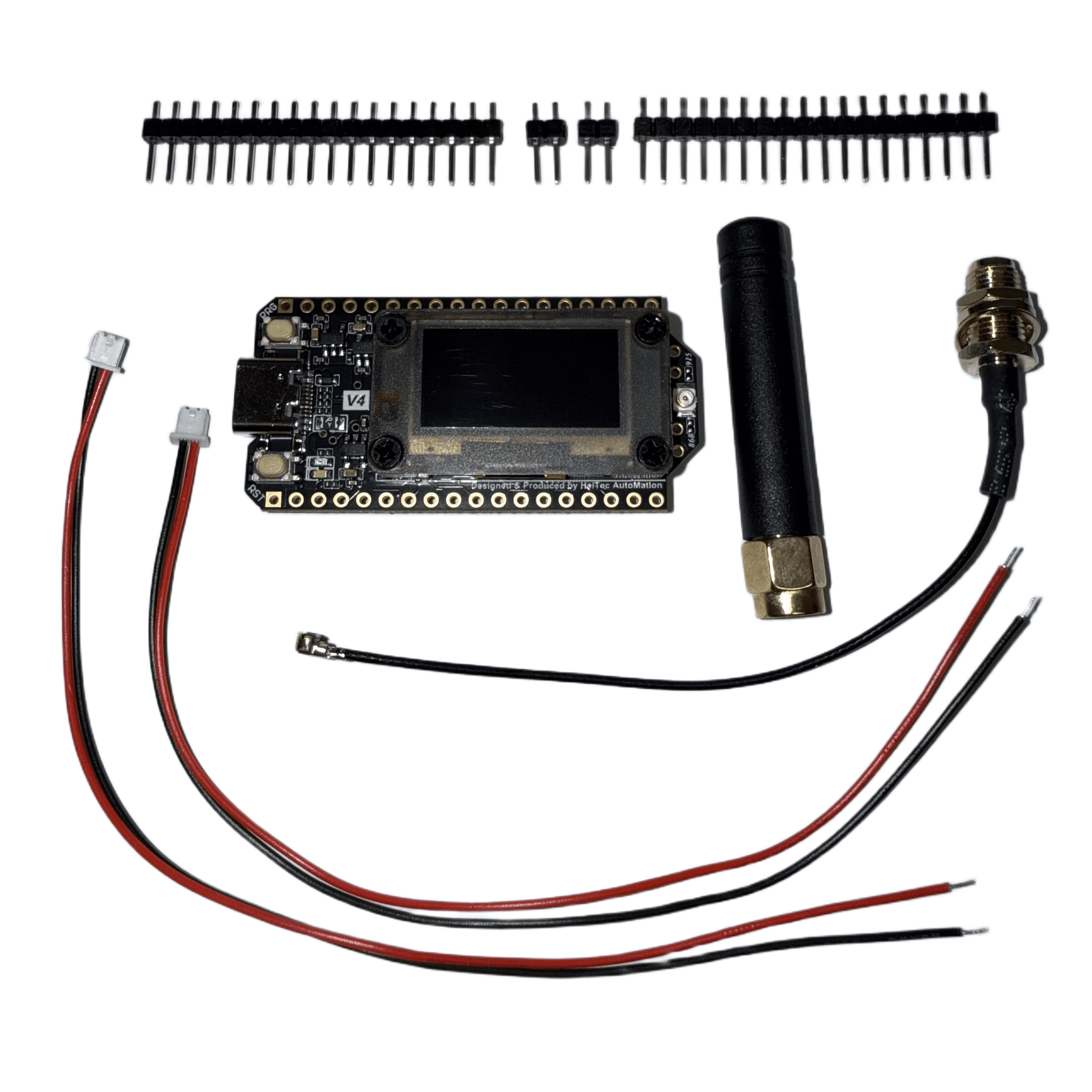

Zawartość przesyłki ze sklepu Konektor:

• moduł Heltec WiFi LoRa 32 (V4)
• antena LoRa (IPEX)
• goldpiny montażowe
• przewody zasilające do akumulatora i panelu solarnego
• dowód zakupu (paragon lub faktura VAT)
