ThinkNode M7 bramka Meshtastic Meshcore LoRa z PoE, Ethernet, Wi-Fi i Bluetooth

276.75 PLN

Elecrow

00010041

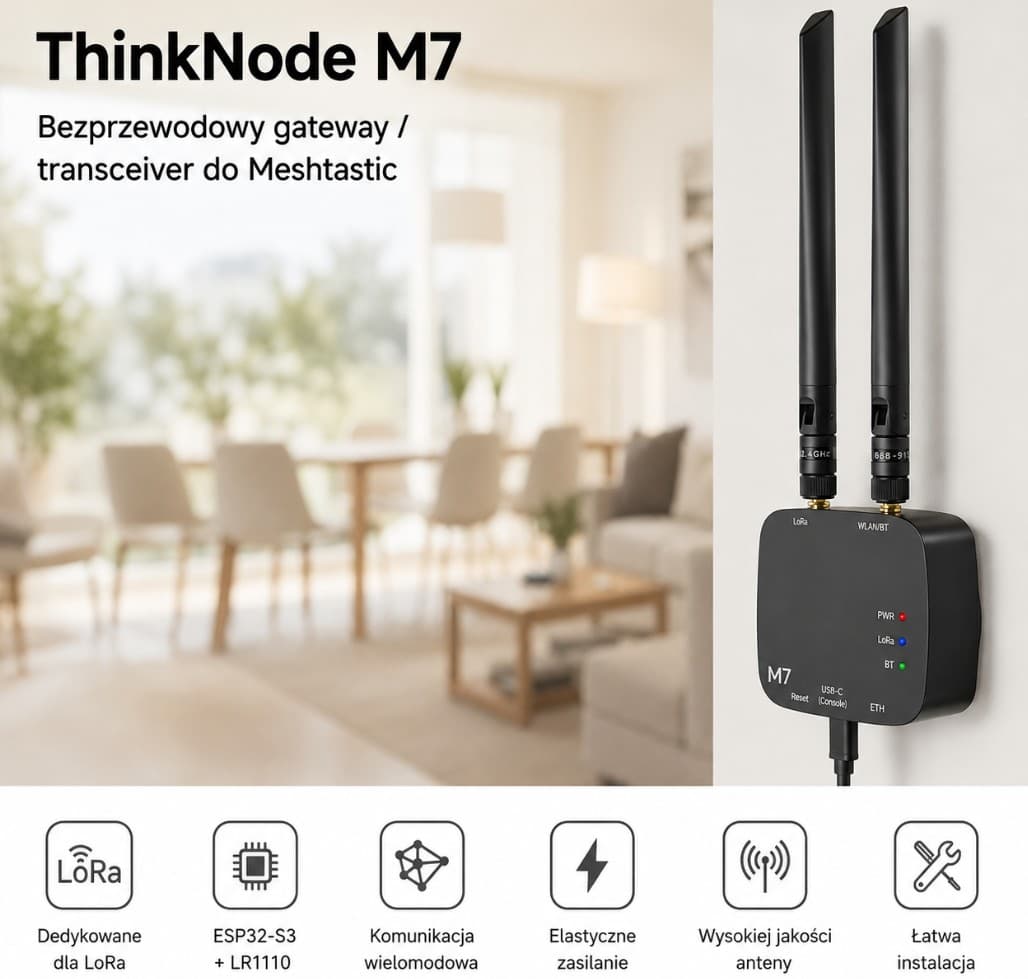

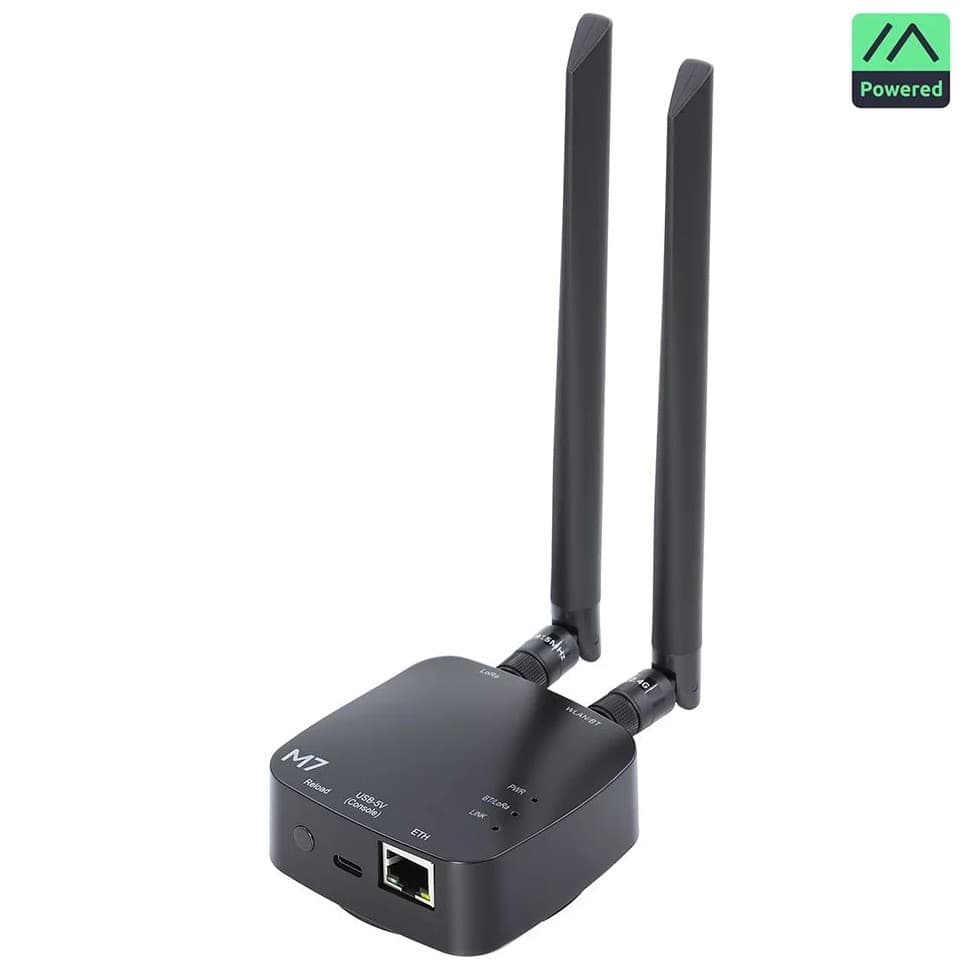

ThinkNode M7 bramka / węzeł Meshtastic z PoE, Ethernet, ESP32-S3 i LR1110 Elecrow ThinkNode M7 - gateway: fabryczna wersja przeznaczona do Meshtastic, jest opcja wgrania także Meshcore układ radiowy LoRa Semtech LR1110 mikrokontroler ESP32-S3 , 2 rdzenie Xtensa LX7, taktowanie do 240 MHz obsługa pasma europejskiego EU 868MHz ISM Ethernet RJ45 10/100 Mb/s możliwość zasilania przez PoE IEEE 802.3af alternatywne zasilanie przez USB-C 5 V / 1 A Wi-Fi 2,4 GHz 802.11 b/g/n Bluetooth Low Energy / Bluetooth 5 zewnętrzna antena LoRa gniazdo antenowe LoRa RP-SMA żeńskie konfiguracja za pomocą oficjalnych narzędzi Meshtastic możliwość montażu na ścianie lub ustawienia na biurku kompaktowa obudowa o wymiarach 74 × 74 × 33 mm waga urządzenia ok. 80 g bez anten. Przykładowe zastosowania ThinkNode M7: stacjonarny węzeł Meshtastic, element rozbudowanej sieci Mesh, punkt infrastruktury Meshtastic z dostępem do Ethernetu, węzeł Meshtastic z zasilaniem PoE, punkt komunikacyjny w domu lub firmie, węzeł w magazynie lub hali, punkt komunikacyjny w centrum zarządzania, element sieci awaryjnej, stacjonarny węzeł w bazie wypraw terenowych, uzupełnienie pokrycia sieci w budynku, rozwiązanie do tymczasowej komunikacji podczas wydarzeń, urządzenie dla krótkofalowców i eksperymentatorów LoRa. Producent wskazuje także zastosowania związane z inteligentnymi budynkami, obiektami przemysłowymi, tymczasową komunikacją podczas wydarzeń oraz systemami komunikacji awaryjnej. Stacjonarny punkt sieci Meshtastic ThinkNode M7 został zaprojektowany przede wszystkim do zastosowań stacjonarnych. W porównaniu z typowymi przenośnymi modułami Meshtastic jego dużą zaletą jest obecność pełnowymiarowego portu Ethernet oraz obsługa PoE. Pozwala to umieścić urządzenie w miejscu korzystnym z punktu widzenia propagacji radiowej, a następnie doprowadzić do niego jednym przewodem zarówno sieć komputerową, jak i zasilanie. Jest to szczególnie wygodne przy tworzeniu stałego węzła Meshtastic w budynku, na zapleczu technicznym, w warsztacie czy punkcie dowodzenia. Urządzenie może również korzystać z Wi-Fi, dzięki czemu nie jest uzależnione wyłącznie od przewodowego połączenia LAN. ESP32-S3 i Semtech LR1110 Sercem ThinkNode M7 jest ESP32-S3 wyposażony w dwurdzeniowy procesor Xtensa 32-bit LX7 pracujący z częstotliwością do 240 MHz. Do komunikacji LoRa zastosowano układ Semtech LR1110 . M7 dysponuje 512 kB pamięci SRAM, 8 MB PSRAM oraz 4 MB pamięci Flash. Platforma może być również wykorzystywana przez bardziej zaawansowanych użytkowników i programistów – producent przewiduje pracę m.in . z ESP-IDF, Arduino IDE oraz językami C/C++ i MicroPython. Ethernet i zasilanie PoE Port RJ45 obsługuje Ethernet 10/100 Mb/s . ThinkNode M7 może być zasilany bezpośrednio z infrastruktury PoE zgodnej z IEEE 802.3af , dzięki czemu w typowej instalacji nie jest wymagany osobny przewód zasilający. Alternatywnie urządzenie może być zasilane przez port USB-C napięciem 5 V przy wymaganej wydajności prądowej 1 A. Port USB-C służy również do komunikacji i programowania urządzenia. Łączność bezprzewodowa Oprócz LoRa ThinkNode M7 obsługuje: Wi-Fi 2,4 GHz - do komunikacji urządzenia z lokalną siecią komputerową, Bluetooth Low Energy - m.in . do lokalnego połączenia i konfiguracji urządzenia, LoRa - do właściwej komunikacji z pozostałymi węzłami sieci Meshtastic. Zewnętrzna antena LoRa pozwala również na łatwiejsze dostosowanie instalacji antenowej do miejsca montażu. Zasięg Producent podaje maksymalny zasięg łączności LoRa na poziomie około 8–10 km . Wartość ta nie jest jednak zasięgiem gwarantowanym. Przy prawidłowo wykonanej instalacji antenowej zasięg może być znacząco większy niż w typowych warunkach wewnątrz budynków. Rzeczywisty zasięg LoRa zależy przede wszystkim od: wysokości montażu anteny, przeszkód terenowych, zabudowy, poziomu zakłóceń, zastosowanej anteny, parametrów transmisji ustawionych w Meshtastic, lokalnych warunków propagacyjnych. Zewnętrzne anteny ThinkNode M7 wykorzystuje anteny zewnętrzne. W zestawie producent dostarcza: antenę LoRa, antenę WLAN/Bluetooth. Złącze anteny LoRa wykonane jest jako żeńskie RP-SMA . Możliwość stosowania anteny zewnętrznej jest szczególnie ważna w instalacjach stacjonarnych, ponieważ lokalizacja i parametry anteny mają bardzo duży wpływ na rzeczywisty zasięg LoRa. Możliwości montażu Producent przewidział kilka sposobów instalacji: ustawienie na biurku, montaż na ścianie, montaż tylny przy użyciu podstawy. Do zestawu dołączona jest odpowiednia baza montażowa. M7 jest urządzeniem przeznaczonym przede wszystkim do zastosowań wewnątrz pomieszczeń . Producent wymienia m.in . biura, obiekty przemysłowe, centra komunikacyjne oraz inne instalacje indoor. Możliwość pracy z MeshCore Producent deklaruje również możliwość wgrania do ThinkNode M7 firmware MeshCore . Dzięki temu sprzęt nie jest ograniczony wyłącznie do Meshtastic i może zostać wykorzystany również w innych kompatybilnych projektach wykorzystujących komunikację LoRa. Należy pamiętać, że Meshtastic i MeshCore są odrębnymi systemami - urządzenie pracuje z firmware właściwym dla aktualnie wybranego rozwiązania. Specyfikacja: Model: ThinkNode M7 Meshtastic / LMM15507D Zastosowanie: bramka / węzeł Meshtastic Procesor: ESP32-S3 CPU: dual-core Xtensa 32-bit LX7 Taktowanie: do 240 MHz SRAM: 512 KB PSRAM: 8 MB Flash: 4 MB ROM: 384 KB Transceiver LoRa: Semtech LR1110 Pasmo: EU 868 MHz / US 915 MHz zależnie od wariantu Złącze anteny LoRa: RP-SMA żeńskie Wi-Fi: 2,4 GHz Bluetooth: BLE / Bluetooth 5.0 Ethernet: RJ45 WAN/LAN, 10/100 Mb/s PoE: tak, IEEE 802.3af Napięcie PoE: 37–57 V DC USB: USB Type-C Zasilanie USB: 5 V / 1 A Konfiguracja: aplikacja Meshtastic Wskaźniki LED: zasilanie, LoRa, Bluetooth Przycisk Reload: restart / konfiguracja / reset fabryczny Przycisk Boot: tryb programowania Materiał obudowy: tworzywo sztuczne Montaż: ścienny, tylny, biurkowy Temperatura pracy: -20°C do +70°C Temperatura przechowywania: -40°C do +80°C Wilgotność: 10–95% RH przy 40°C, bez kondensacji Wymiary: 74 × 74 × 33 mm bez anten Waga: urządzenia: około 80 g. Zawartość przesyłki ze sklepu Konektor: bramka Elecrow ThinkNode M7 Meshtastic [wersja EU 868MHz] antena LoRa antena WLAN/Bluetooth przewód USB-A – USB-C podstawa montażowa instrukcja obsługi dowód zakupu (paragon/faktura VAT)
