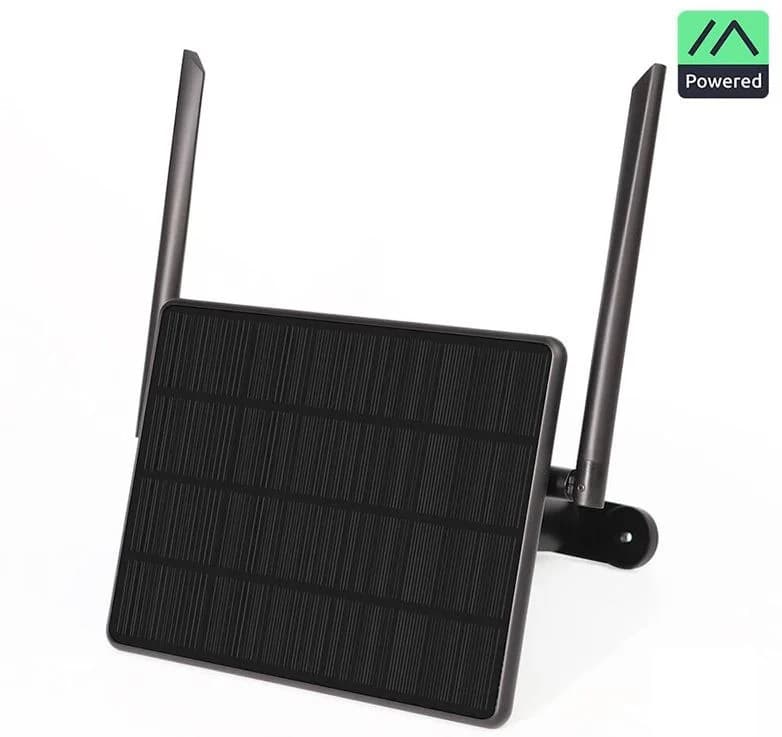

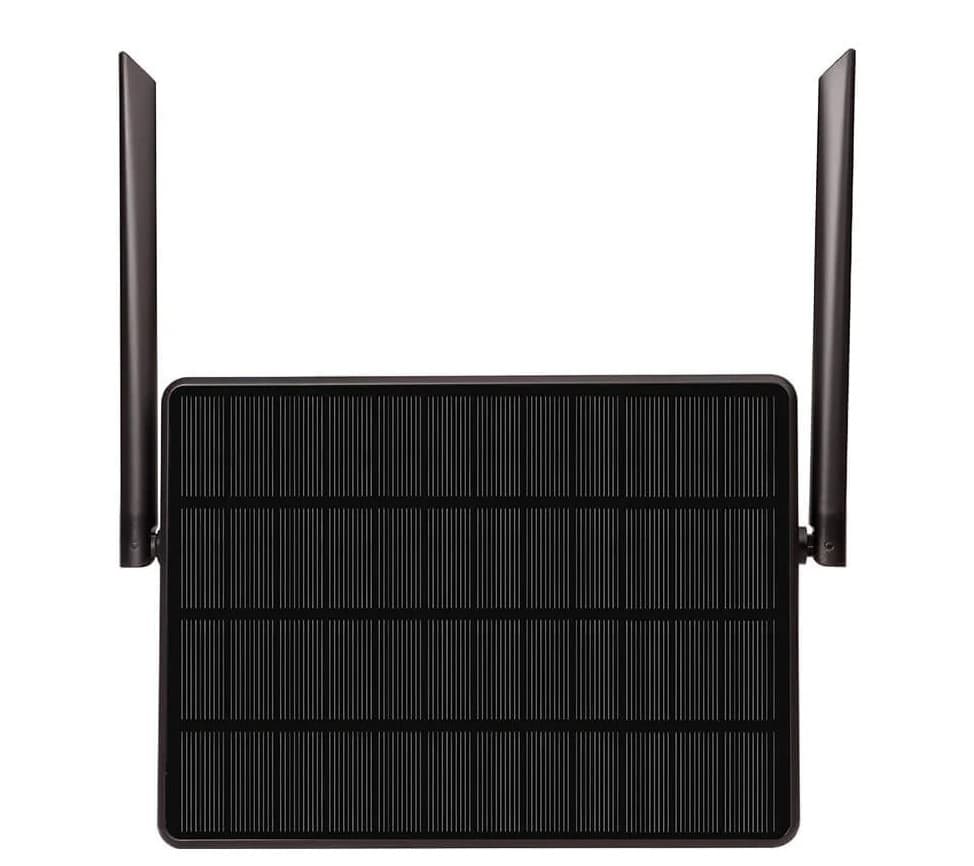

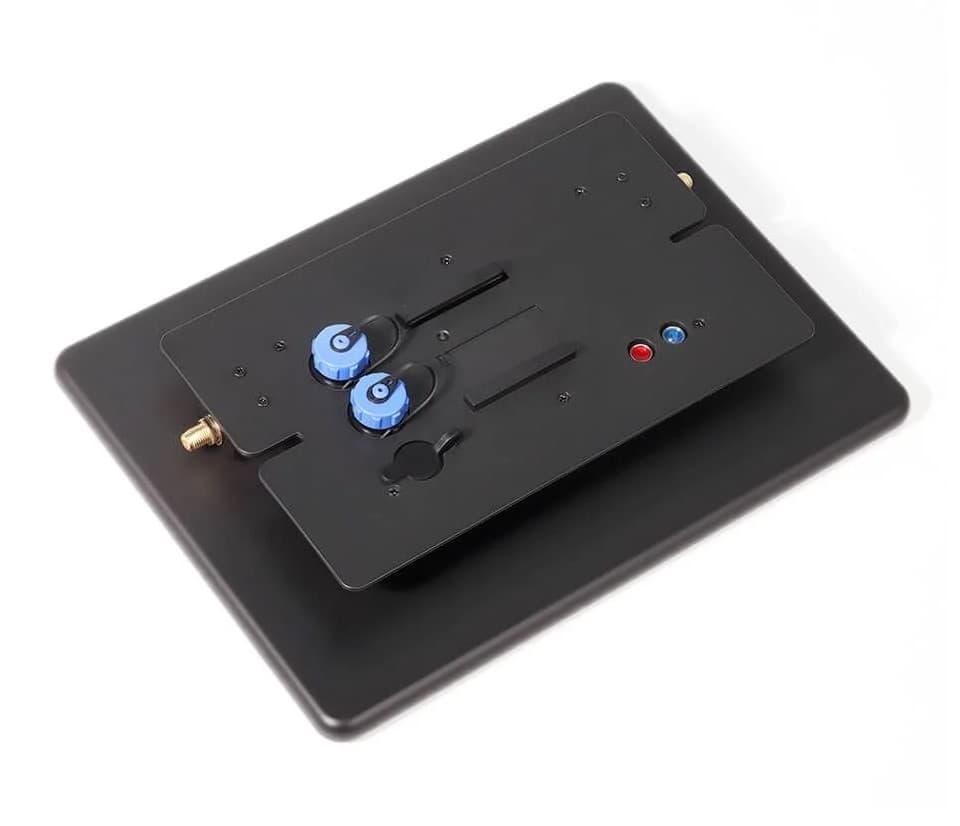

ThinkNode M6 przemiennik Meshcore / Meshtastic niezależny solarny węzeł sieci LoRa 868MHz GPS moduł XIAO nRF52840 + SX1262

461.25 PLN

Elecrow

00010042

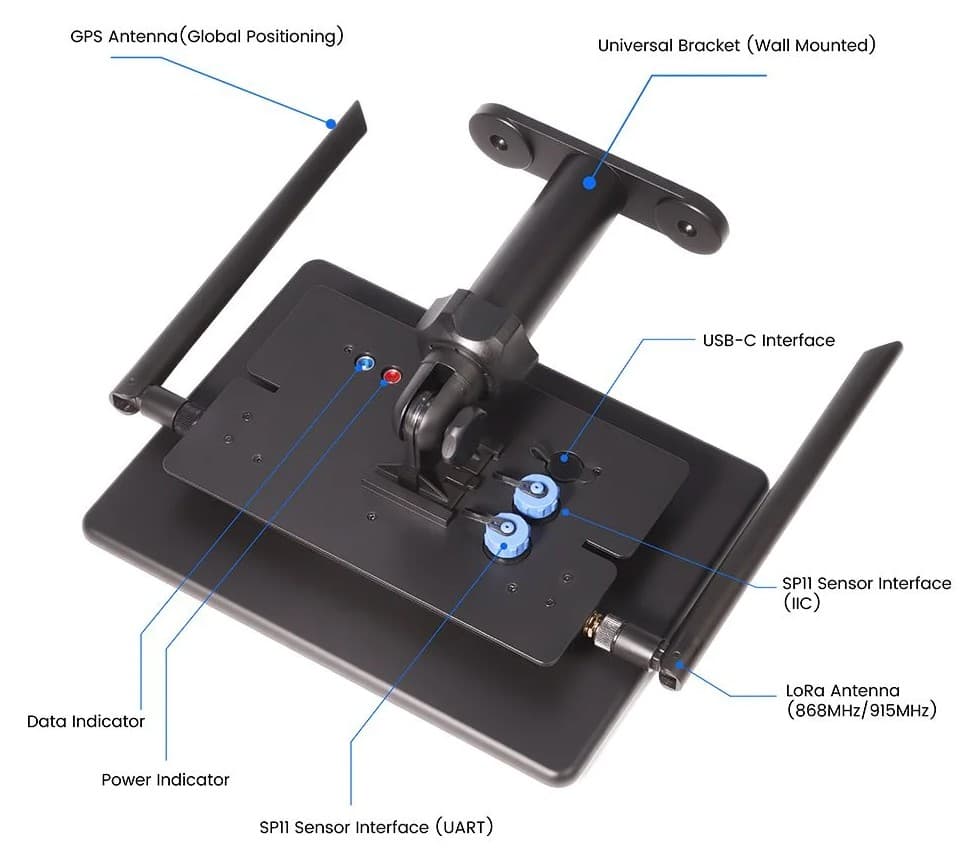

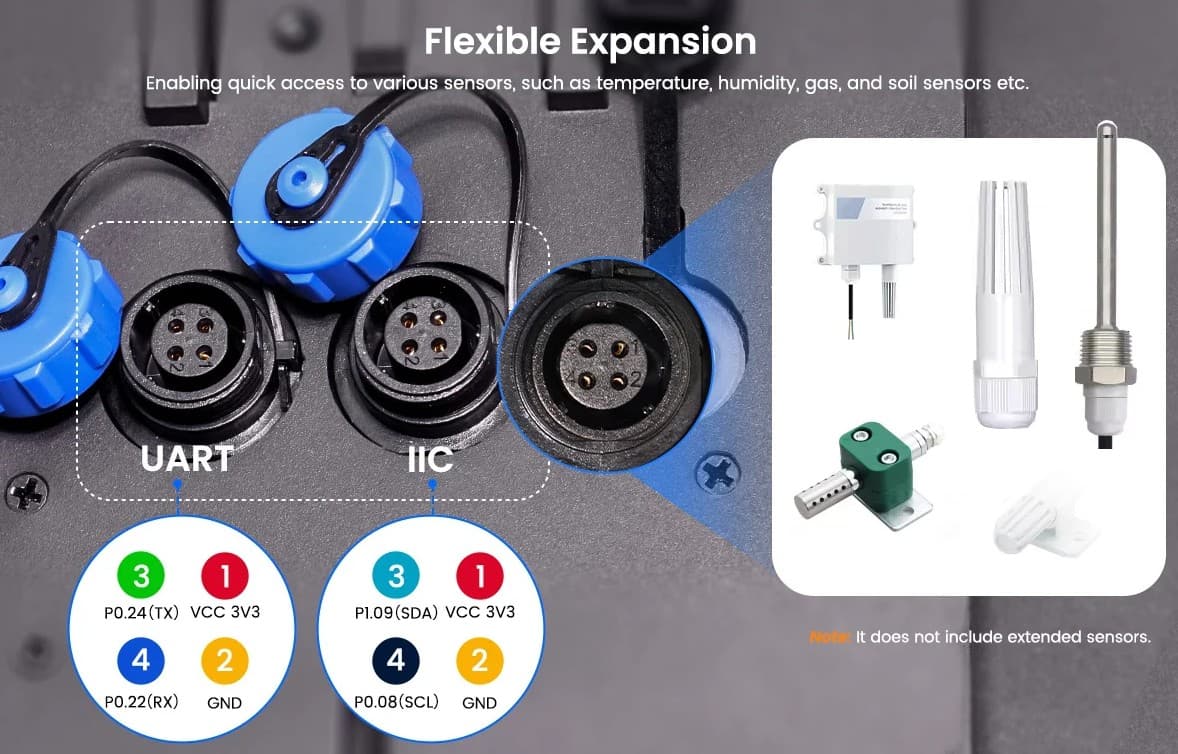

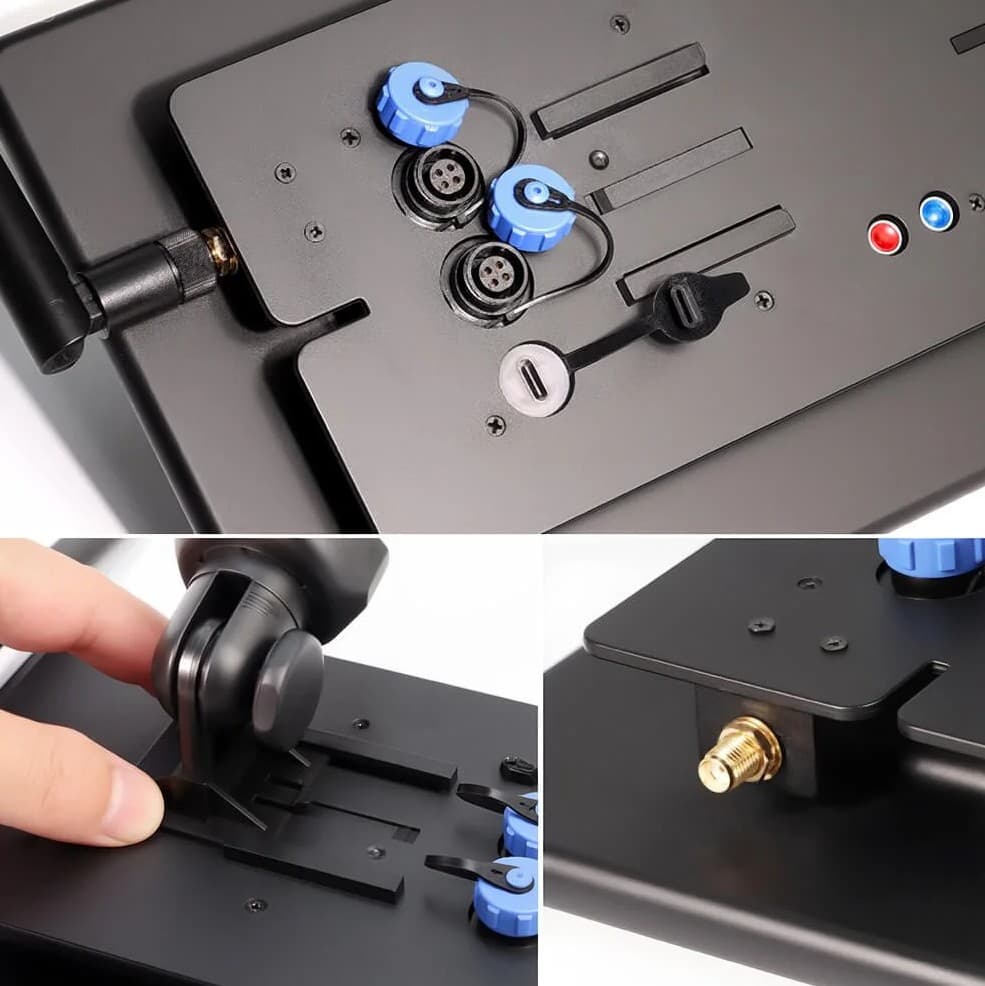

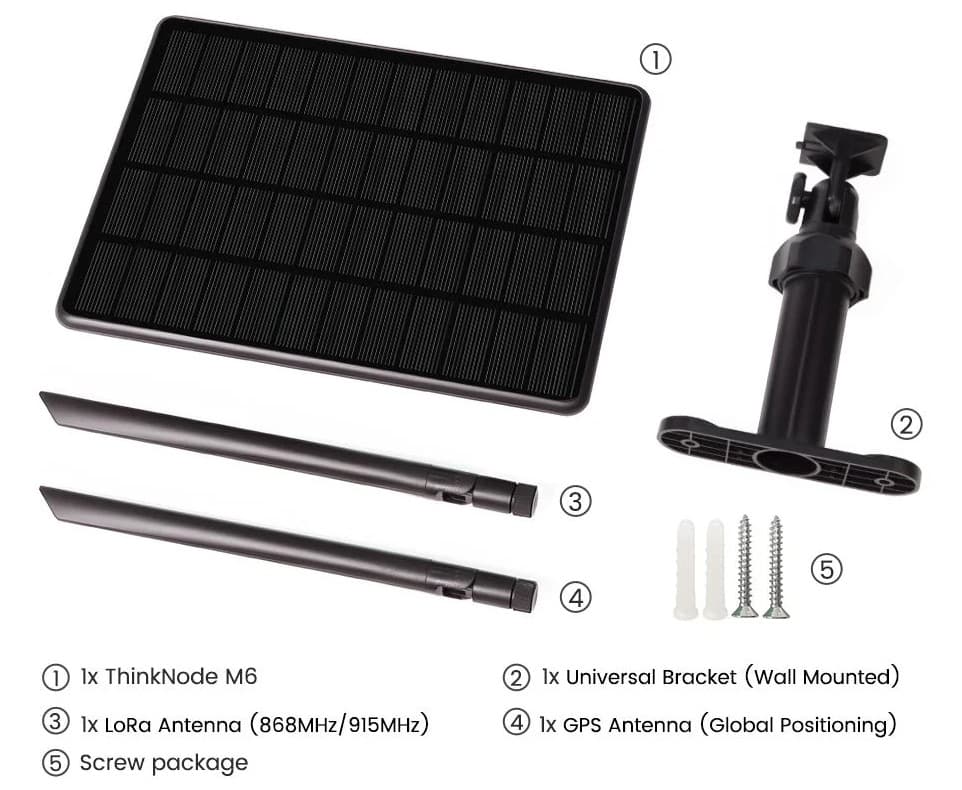

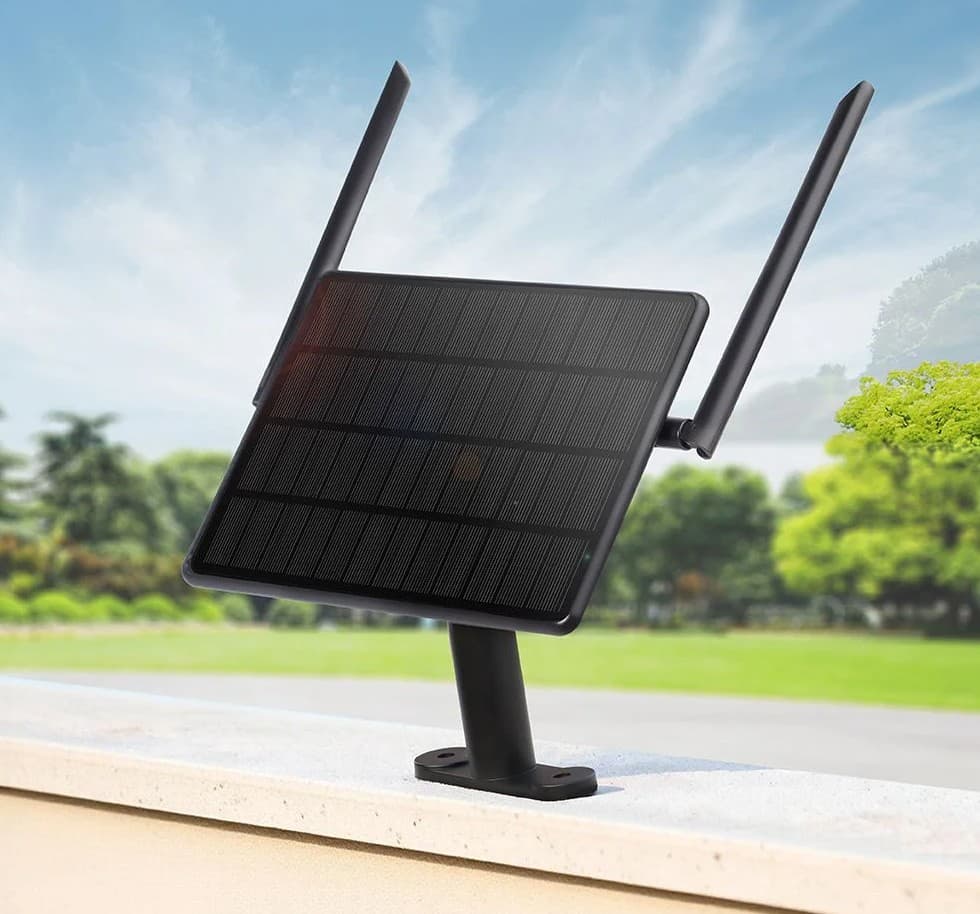

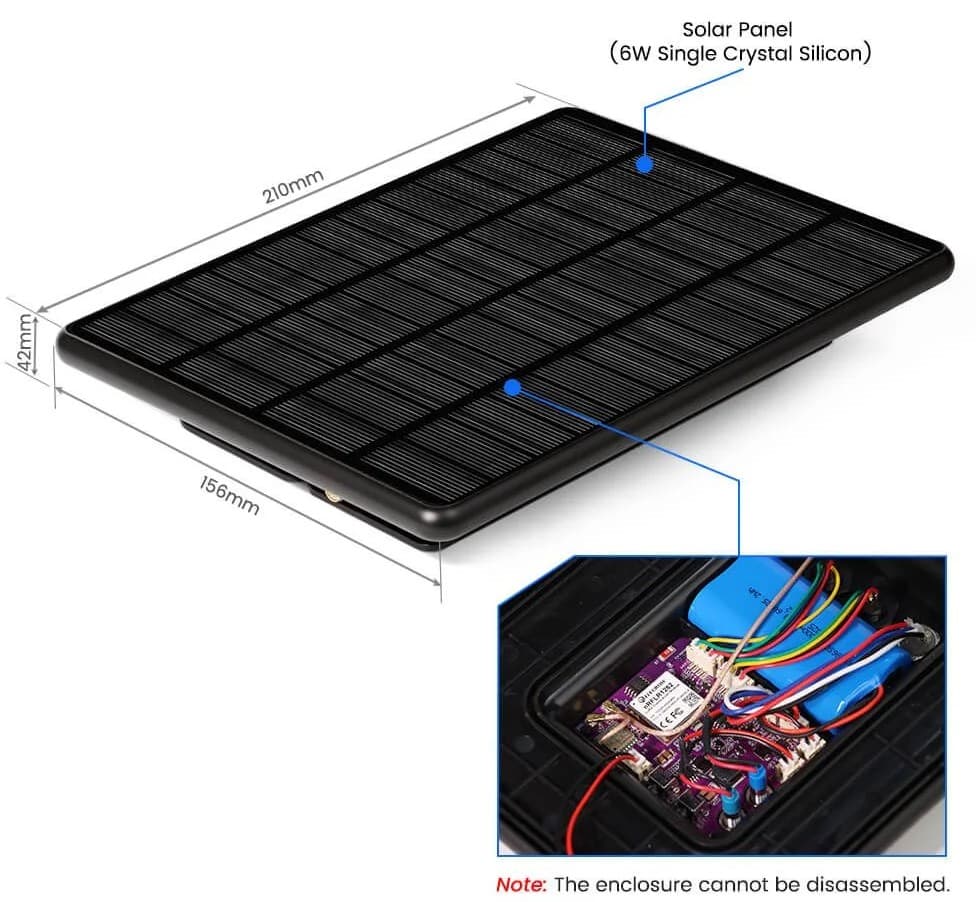

ThinkNode M6 przemiennik Meshcore / Meshtastic niezależny węzeł komunikacyjny LoRa 868MHz + GPS z solarem, akumulatorami i anteną Elecrow ThinkNode M6 przemiennik Meshtastic / Meshcore: zasilanie solarne - praca bez dostępu do sieci energetycznej przeznaczony do pracy jako przemiennik (RPT) w sieciach Meshcore i Meshtastic pełna obsługa Meshtastic / Meshcore fabrycznie wgrany firmware Meshtastic procesor Nordic nRF52840 32-bitowy Arm Cortex-M4 64 MHz 256 KB RAM 1 MB pamięci Flash + dodatkowa pamięć 4 MB transceiver LoRa Semtech SX1262 wersja EU 868 MHz zewnętrzna antena LoRa Bluetooth 5.4 / BLE moduł GPS L76K zewnętrzna antena GPS panel solarny 6 W kontroler ładowania MPPT akumulator 7000 mAh 2 × ogniwo Panasonic 18650 możliwość ładowania przez USB-C zewnętrzne interfejsy I²C i UART dwa uszczelnione złącza SP11 możliwość współpracy z dodatkowymi czujnikami RTC z możliwością przerwania / wybudzenia stopień ochrony IP65 konstrukcja przeznaczona do instalacji zewnętrznych możliwość montażu na ścianie lub słupie. ThinkNode M6 to idealne rozwiązanie dla projektów komunikacji terenowej, monitoringu środowiska, eksploracji outdoorowej, sieci awaryjnej oraz rozbudowy infrastruktury Meshtastic / Meshcore bez potrzeby doprowadzania zasilania elektrycznego. Przykładowe zastosowania: budowa i rozbudowa sieci Meshcore / Meshtastic stałe węzły i repeatery terenowe instalacje infrastrukturalne i punktowe projekty radioamatorskie i IoT niezależna łączność awaryjna / kryzysowa. Think Node M6 to samowystarczalny outdoorowy węzeł komunikacyjny i repeater LoRa , który został zaprojektowany z myślą o pracy w sieciach mesh opartych na Meshtastic / Meshcore . Urządzenie łączy zasilanie solarne z baterią akumulatorową, modułem LoRa o dużym zasięgu i precyzyjnym systemem lokalizacji GPS/GLONASS/Galileo - wszystko w jednej, odpornej konstrukcji gotowej do działania poza zasięgiem GSM i Wi-Fi. Zasilanie solarne + akumulator Urządzenie posiada wbudowany panel solarny 6W oraz akumulatory o pojemności 7000mAh, co pozwala mu pracować autonomicznie przez długi czas nawet przy ograniczonym nasłonecznieniu. autonomia bez zewnętrznego zasilania praca off-grid przez wiele dni idealne do instalacji w terenie i odległych lokalizacjach. Energooszczędny procesor Nordic nRF52840 Sercem ThinkNode M6 jest popularny i bardzo energooszczędny układ Nordic Semiconductor nRF52840 . Procesor zawiera: 32-bitowy rdzeń Arm Cortex-M4 , częstotliwość taktowania 64 MHz , jednostkę zmiennoprzecinkową FPU, 256 KB pamięci RAM , 1 MB pamięci Flash . Według specyfikacji producenta urządzenie posiada dodatkowo pamięć Flash o pojemności 4 MB . nRF52840 jest szczególnie dobrze dostosowany do urządzeń pracujących z zasilania bateryjnego, dlatego jest często stosowany w węzłach Meshtastic, które mają działać przez długi czas przy możliwie niewielkim zużyciu energii. Bluetooth 5.4 / BLE ThinkNode M6 obsługuje Bluetooth Low Energy oraz Bluetooth 5.4 . Bluetooth wykorzystywany jest przede wszystkim do lokalnego połączenia urządzenia ze smartfonem i konfiguracji poprzez aplikację Meshtastic. Telefon nie musi więc bezpośrednio komunikować się przez LoRa – użytkownik łączy się przez Bluetooth z własnym węzłem, natomiast urządzenie realizuje transmisję do pozostałych elementów sieci Meshtastic poprzez LoRa. Wbudowany GPS ThinkNode M6 został wyposażony w moduł lokalizacyjny L76K GPS . Umożliwia on określenie pozycji urządzenia oraz – jeśli funkcja zostanie odpowiednio skonfigurowana w Meshtastic – przekazywanie informacji o lokalizacji do innych uczestników sieci. GPS korzysta z osobnej zewnętrznej anteny podłączanej przez złącze RP-SMA . GPS można również wyłączyć w celu ograniczenia zużycia energii. Producent przewidział możliwość włączania i wyłączania GPS bezpośrednio przyciskiem funkcyjnym urządzenia. Panel solarny 6W i ładowanie MPPT Jedną z najważniejszych cech ThinkNode M6 jest zintegrowany system zasilania solarnego. Urządzenie posiada: monokrystaliczny panel fotowoltaiczny o mocy znamionowej 6W , kontroler ładowania MPPT , zintegrowany akumulator, możliwość zasilania i ładowania przez USB-C. Układ MPPT umożliwia efektywniejsze wykorzystanie energii dostępnej z panelu fotowoltaicznego przy zmiennych warunkach nasłonecznienia. Takie rozwiązanie pozwala stworzyć węzeł Meshtastic niewymagający stałego doprowadzenia zasilania sieciowego, co jest szczególnie istotne przy instalacji na budynkach, masztach, działkach, terenach rekreacyjnych czy w innych trudno dostępnych lokalizacjach. Akumulator 7000 mAh Wewnątrz urządzenia znajdują się dwa ogniwa litowo-jonowe 18650 Panasonic , tworzące zestaw o deklarowanej przez producenta pojemności 7000 mAh . Parametry zestawu: typ ogniw: Li-Ion 18650 , liczba ogniw: 2 , producent ogniw: Panasonic, pojemność całkowita: 7000 mAh , napięcie pracy: 3,7–4,2 V . Producent podaje również zastosowanie stalowej konstrukcji ogniw oraz zaworu bezpieczeństwa. Czas autonomicznej pracy zależy w praktyce przede wszystkim od: nasłonecznienia, ustawień Meshtastic, intensywności transmisji, aktywności GPS, temperatury, podłączonych dodatkowych sensorów. Nie należy więc traktować pojemności akumulatora jako gwarancji określonej liczby dni pracy. Bardzo niski pobór energii Producent podaje następujące orientacyjne wartości poboru prądu: urządzenie w stanie OFF / niskiego poboru: 21 mA , praca LoRa z aktywnym GPS: około 192 mA , praca LoRa z wyłączonym GPS: około 147 mA . Są to wartości dotyczące określonych stanów pracy urządzenia, a nie stały pobór prądu podczas typowego użytkowania. Obudowa IP65 do montażu zewnętrznego ThinkNode M6 został przystosowany do zastosowań outdoorowych i posiada stopień ochrony IP65 . Oznacza to zabezpieczenie obudowy przed wnikaniem pyłu oraz strugami wody. IP65 nie oznacza jednak możliwości długotrwałego zanurzania urządzenia w wodzie. Deklarowane przez producenta warunki pracy: temperatura pracy: -20°C do +60°C , temperatura przechowywania: -30°C do +70°C , wilgotność względna: 10–90% RH, bez kondensacji . Możliwość podłączenia dodatkowych czujników ThinkNode M6 może pełnić nie tylko rolę węzła komunikacyjnego. Urządzenie wyposażono w dwa zewnętrzne, uszczelnione złącza SP11 : jedno dla magistrali I²C , jedno dla interfejsu UART . Pozwala to tworzyć własne systemy telemetryczne i podłączać zgodne czujniki. Producent jako przykładowe zastosowania wymienia m.in .: czujniki temperatury i wilgotności, czujniki CO₂, czujniki gazów, czujniki TVOC, czujniki formaldehydu, czujniki wykorzystywane w monitorowaniu gleby i rolnictwie. W dokumentacji Elecrow jako przykłady podawane są m.in . czujniki SHT20, SHT30, SHT31, AM2315C, MH-Z19 czy SenseAir S8. Ich obsługa może wymagać jednak odpowiedniego oprogramowania i konfiguracji – nie są one automatycznie obsługiwane przez standardową konfigurację Meshtastic tylko dlatego, że można je fizycznie podłączyć. Złącza SP11 Interfejs I²C udostępnia: 3,3 V, GND, SDA, SCL. Interfejs UART udostępnia: 3,3 V, GND, TX, RX. Według dokumentacji Elecrow obciążenie sygnału/złącza nie powinno przekraczać 0,5 A . USB-C Zewnętrzne złącze USB Type-C może być wykorzystywane do: zasilania urządzenia, ładowania, aktualizacji lub wgrywania firmware. Producent określa wejście płyty głównej jako 5 V / 1 A . Przyciski i sygnalizacja LED ThinkNode M6 posiada przycisk funkcyjny PWR oraz przycisk RESET. Przycisk PWR obsługuje kilka funkcji: dłuższe przytrzymanie – włączenie urządzenia, dłuższe przytrzymanie podczas pracy – wyłączenie / przejście w tryb niskiego poboru, podwójne naciśnięcie – aktualizacja informacji o lokalizacji urządzenia, potrójne naciśnięcie – włączenie lub wyłączenie GPS. Przycisk RESET umożliwia ponowne uruchomienie urządzenia. Dwukrotne naciśnięcie w krótkim odstępie czasu pozwala wejść w tryb programowania/DFU przy połączeniu USB. Urządzenie posiada również diody sygnalizujące m.in . zasilanie, ładowanie oraz transmisję danych LoRa. Aktualizacja firmware ThinkNode M6 umożliwia aktualizację oprogramowania i współpracuje z oficjalnym systemem firmware Meshtastic. Producent podaje również możliwość wgrania firmware MeshCore , dzięki czemu platforma sprzętowa nie jest ograniczona wyłącznie do Meshtastic. Sposoby montażu Konstrukcja urządzenia umożliwia kilka sposobów instalacji. Według Elecrow M6 można zamontować: na ścianie, na dedykowanym wsporniku, na słupie lub rurze, za pomocą obejmy typu U. Dzięki temu urządzenie może zostać umieszczone wysoko nad ziemią, co w systemach LoRa jest szczególnie korzystne, ponieważ wysokość i brak przeszkód terenowych mają bardzo duży wpływ na rzeczywisty zasięg radiowy. Dla zwiększenia zasięgu rekomendujemy zastosowanie poniższych anten: Radiora HNT-868-6 antena bazowa 868MHz 5.8dBi Radiora HNT-868-7 antena bazowa 868MHz 6.8dBi Radiora HNT-868-8 antena bazowa 868MHz 8dBi Najlepsza antena - do montażu na maszcie: Radiora HNT-868-15 antena bazowa 868MHz 15dBi Do dodatkowych anten należy dokupić odpowiednie okablowanie, np: Przewód koncentryczny długość 2m ze złączami: gniazdo N / wtyk RP-SMA Przewód koncentryczny długość 5m ze złączami: gniazdo N / wtyk RP-SMA Gruby przewód koncentryczny długość 5m CFD-400 LMR-400 złącza gniazdo N / wtyk RP-SMA Gruby przewód koncentryczny długość 10m CFD-400 LMR-400 złącza gniazdo N / wtyk RP-SMA Przewód koncentryczny długość 5m HyperFlex 10 złącza gniazdo N / wtyk RP-SMA Przewód koncentryczny długość 10m HyperFlex 10 złącza gniazdo N / wtyk RP-SMA Specyfikacja: Model: Elecrow ThinkNode M6 Kod producenta: LMM14106D Platforma: Meshtastic Procesor: Nordic nRF52840 Rdzeń CPU: 32-bit Arm Cortex-M4 z FPU Taktowanie: 64 MHz RAM: 256 KB Flash: 1 MB + 4 MB Flash Transceiver LoRa: Semtech SX1262 Zakres układu SX1262: 150–960 MHz Warianty radiowe: EU 868 MHz / US 915 MHz Złącze anteny LoRa: RP-SMA Bluetooth: Bluetooth Low Energy / Bluetooth 5.4 GPS: L76K Złącze anteny GPS: RP-SMA Panel fotowoltaiczny: monokrystaliczny, 6 W Kontroler ładowania: MPPT Akumulator: 2 × 18650 Panasonic Pojemność: 7000 mAh Napięcie akumulatora: 3,7–4,2 V USB: USB Type-C Zasilanie USB: 5 V / 1 A Interfejs czujników 1: UART, SP11 Interfejs czujników 2: I²C, SP11 RTC: tak Przyciski: PWR / funkcyjny, RESET Sygnalizacja: LED zasilania oraz GPS/LoRa Stopień ochrony: IP65 Temperatura pracy: -20°C do +60°C Temperatura przechowywania: -30°C do +70°C Wilgotność: 10–90% RH, bez kondensacji Wymiary: 210 × 156 × 42 mm – bez anten i uchwytu Materiał obudowy: tworzywo sztuczne Waga netto: około 530 g. Zawartość przesyłki ze sklepu Konektor: przemiennik Elecrow ThinkNode M6 (z panelem solarnym, GPS i akumulatorami) antena LoRa 868MHz antena GPS uchwyt montażowy śruby dowód zakupu (paragon/faktura VAT)
