ThinkNode G1 Global 4G wewnętrzna 8-kanałowa bramka LoRaWAN 868 MHz LoRa

Elecrow ThinkNode G1 Global 4G

8-kanałowa bramka LoRaWAN 868 MHz do użytku wewnątrz budynków

Elecrow ThinkNode G1 Global G4:

• 8-kanałowa bramka LoRaWAN oparta na Semtech SX1302

• wersja na europejskie pasmo 868 MHz

• wariant Global 4G z możliwością pracy przez sieć komórkową

• łączność z Internetem przez 4G LTE, Ethernet lub Wi-Fi

• możliwość pracy także w lokalizacjach bez stałego łącza przewodowego

• współpraca z popularnymi platformami LoRaWAN, m.in. The Things Network / The Things Stack oraz ChirpStack

• obsługa urządzeń LoRaWAN Class A, B i C

• wbudowany Network Server LoRaWAN

• możliwość pracy jako klasyczna bramka przekazująca dane do zewnętrznego serwera

• lokalna konfiguracja i zarządzanie przez interfejs WWW

• obsługa funkcji LBT w paśmie 868 MHz

• możliwość buforowania odebranych danych przy chwilowej utracie połączenia z serwerem

• przeznaczona do systemów IoT, telemetrii, automatyki, monitoringu i zdalnego odczytu danych.

Film na YouTube:

https://www.youtube.com/watch?v=MH28o-bDxlo

Przykładowe zastosowania

ThinkNode G1 Global 4G sprawdzi się przede wszystkim jako bramka dla instalacji obejmujących:

• sieci czujników i urządzeń IoT,

• monitoring temperatury, wilgotności i parametrów środowiskowych,

• inteligentne liczniki i zdalny odczyt danych,

• automatykę budynkową,

• monitoring urządzeń przemysłowych,

• rolnictwo i systemy telemetryczne,

• logistykę oraz monitoring zasobów,

• prywatne sieci LoRaWAN,

• instalacje działające w lokalizacjach bez stałego dostępu do Internetu, gdzie połączenie może być realizowane poprzez 4G LTE.

ThinkNode G1 jest bramką LoRaWAN, a więc urządzeniem infrastruktury sieciowej.

Nie jest odpowiednikiem pojedynczego modułu LoRa ani węzła przeznaczonego bezpośrednio do sieci Meshtastic czy MeshCore.

Elecrow ThinkNode G1 Global 4G – 8-kanałowa bramka LoRaWAN 868 MHz

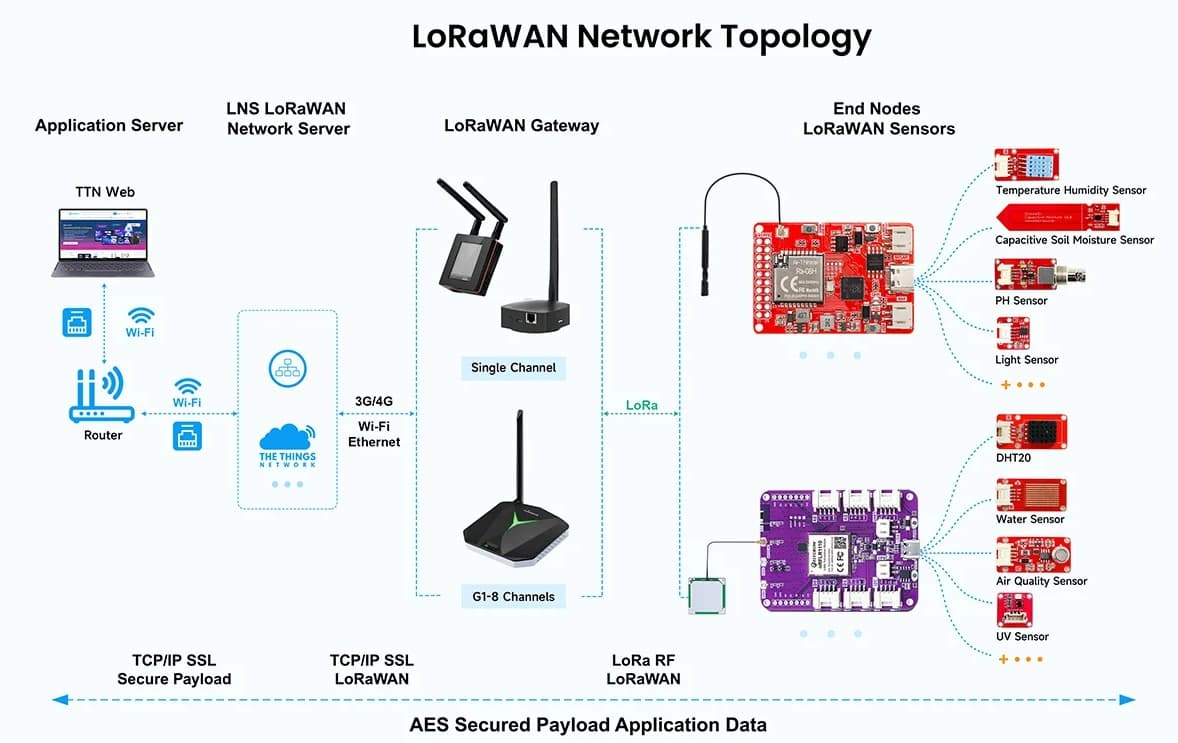

Elecrow ThinkNode G1 Global 4G to kompaktowa, wewnętrzna bramka LoRaWAN przeznaczona do odbierania danych z urządzeń LoRaWAN i przekazywania ich do serwera sieciowego.

Oferowana przez nas wersja pracuje w europejskim paśmie EU868 / 868 MHz i jest wyposażona w modem 4G LTE Global, dzięki czemu może łączyć się z Internetem również niezależnie od lokalnej sieci Wi-Fi lub Ethernet.

Jest to pełnoprawna 8-kanałowa bramka LoRaWAN oparta na koncentratorze Semtech SX1302.

ThinkNode G1 może współpracować z popularnymi serwerami LoRaWAN, takimi jak The Things Network / The Things Stack oraz ChirpStack, a także posiada wbudowaną funkcję serwera sieciowego LoRaWAN.

Wersja Global 4G - trzy sposoby dostępu do sieci

W oferowanym wariancie ThinkNode G1 może przesyłać dane do infrastruktury LoRaWAN za pośrednictwem Ethernetu, Wi-Fi 2,4 GHz lub sieci komórkowej 4G LTE.

Wbudowany modem pracuje w wariancie określanym przez Elecrow jako Global band.

Bramka posiada gniazdo Nano SIM, dzięki czemu może pracować w miejscach, w których nie ma stałego łącza internetowego ani dostępnej sieci Wi-Fi.

Jest to szczególnie przydatne w instalacjach telemetrycznych, przemysłowych, rolniczych, magazynowych czy terenowych.

Kompatybilność z konkretnym operatorem komórkowym zależy oczywiście od dostępnych lokalnie pasm LTE i używanej karty SIM.

8-kanałowy koncentrator SX1302

Część LoRaWAN bazuje na nowoczesnym koncentratorze Semtech SX1302 i obsługuje 8 kanałów radiowych.

Bramka może komunikować się z urządzeniami końcowymi LoRaWAN klasy A, B i C.

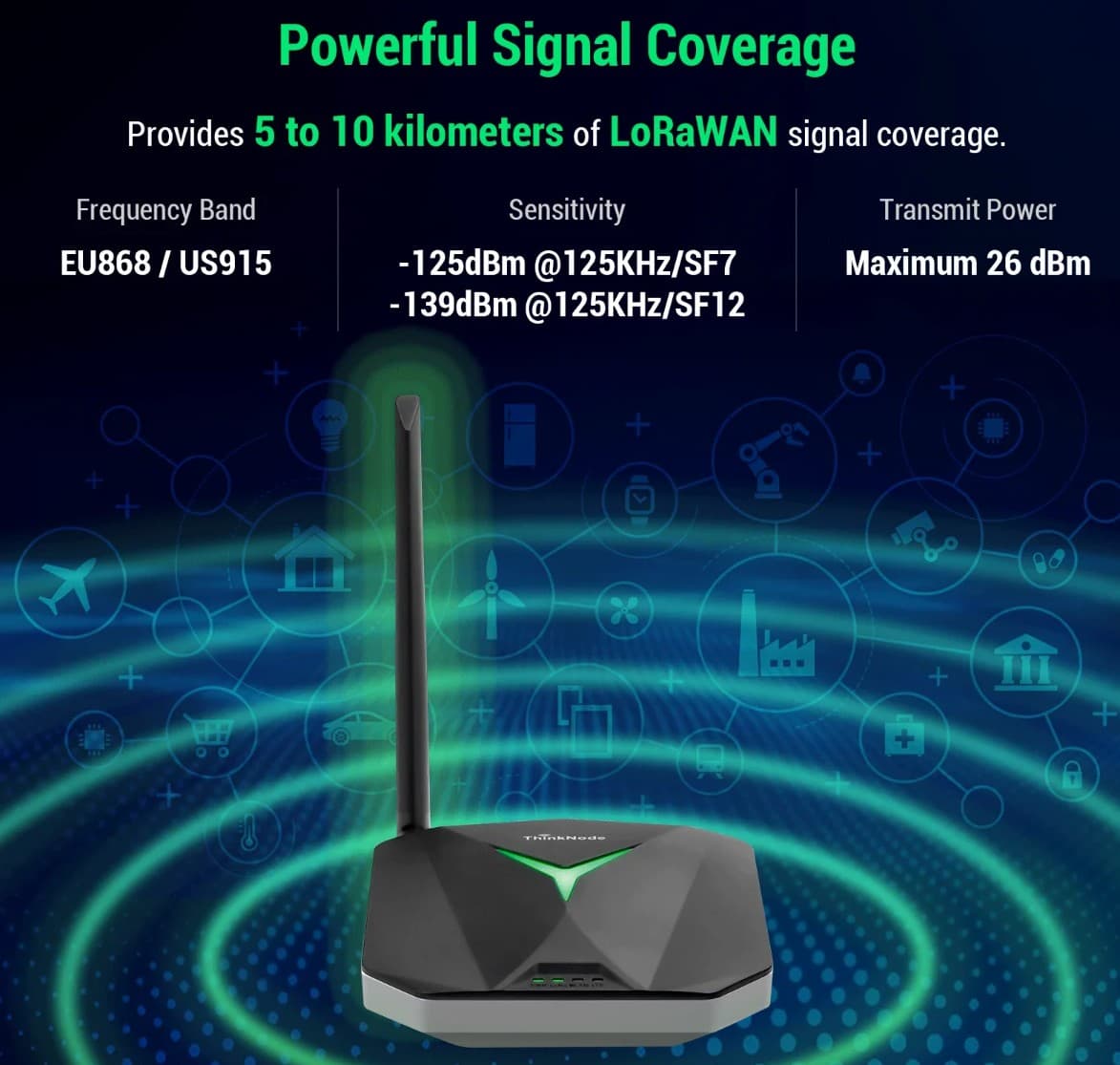

Dla wersji EU868 producent podaje maksymalną moc nadajnika do 26 dBm oraz czułość odbiornika sięgającą -139 dBm przy SF12 i szerokości kanału 125 kHz.

Producent deklaruje możliwość uzyskania zasięgu LoRaWAN rzędu 5–10 km.

Wartość ta nie powinna być jednak traktowana jako gwarantowany zasięg - w rzeczywistej instalacji zależy on przede wszystkim od lokalizacji i wysokości anten, zabudowy, ukształtowania terenu, zakłóceń oraz parametrów transmisji LoRa.

Przystosowany do europejskiego pasma EU868

Sprzedawana przez nas wersja przeznaczona jest do pracy w zakresie 868MHz, dzięki czemu nadaje się do współpracy z europejskimi czujnikami, licznikami, sterownikami i innymi urządzeniami LoRaWAN.

Dla pasma 868MHz oprogramowanie bramki obsługuje również funkcję Listen Before Talk (LBT).

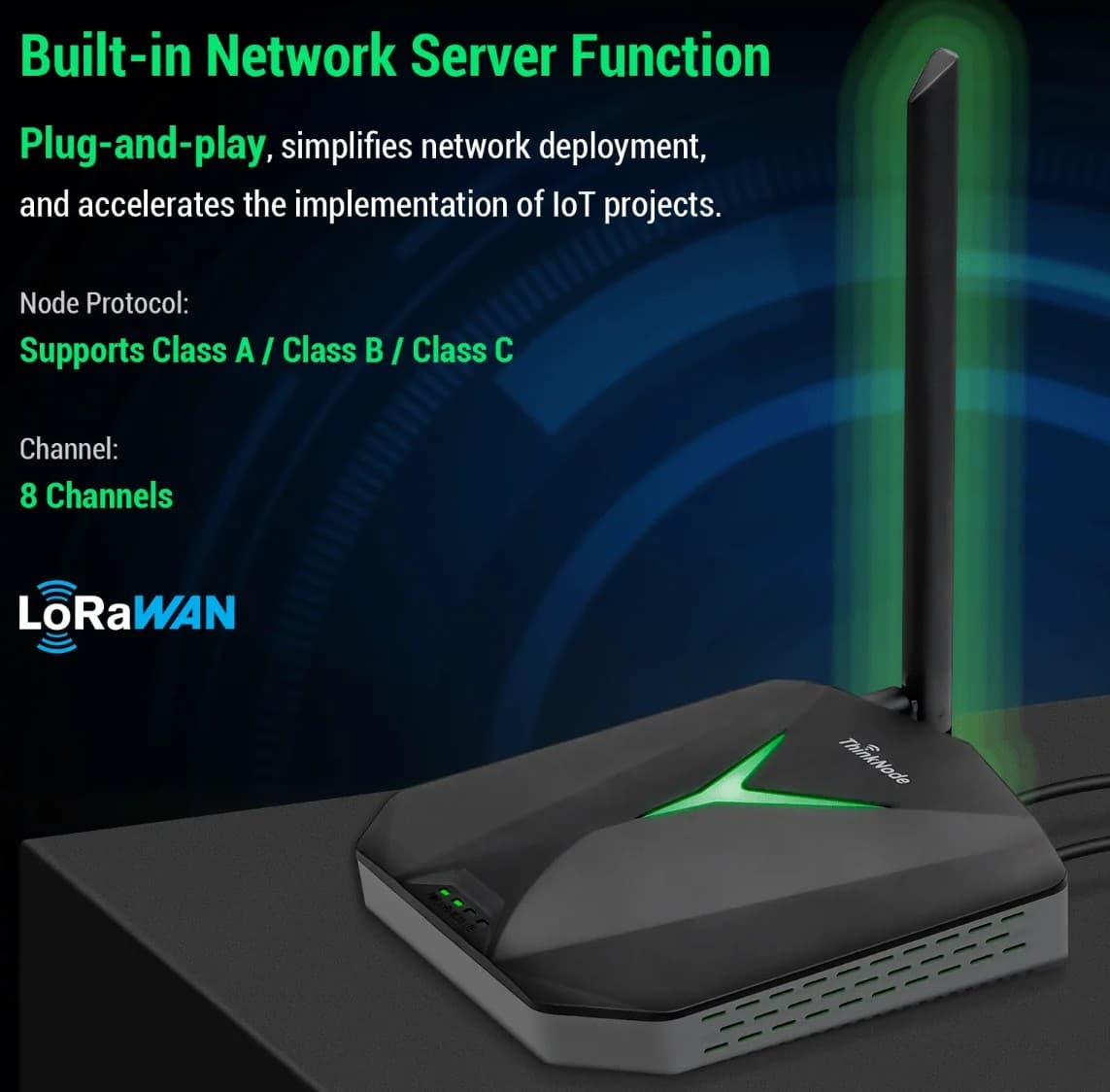

Wbudowany serwer LoRaWAN

ThinkNode G1 nie musi pełnić wyłącznie roli prostego packet forwardera.

Producent wyposażył urządzenie również we wbudowany Network Server z obsługą LoRaWAN 1.0.3.

Możliwa jest także współpraca z zewnętrzną infrastrukturą, m.in. The Things Network (TTN/TTS) i ChirpStack.

Oprogramowanie urządzenia bazuje na OpenWRT i udostępnia interfejs sieciowy umożliwiający konfigurację oraz monitorowanie pracy bramki.

Przy pracy w trybie Packet Forwarder dostępne jest również buforowanie ramek LoRa w przypadku chwilowej utraty połączenia z Network Serverem, co ogranicza ryzyko utraty odebranych danych podczas przerwy w komunikacji z serwerem.

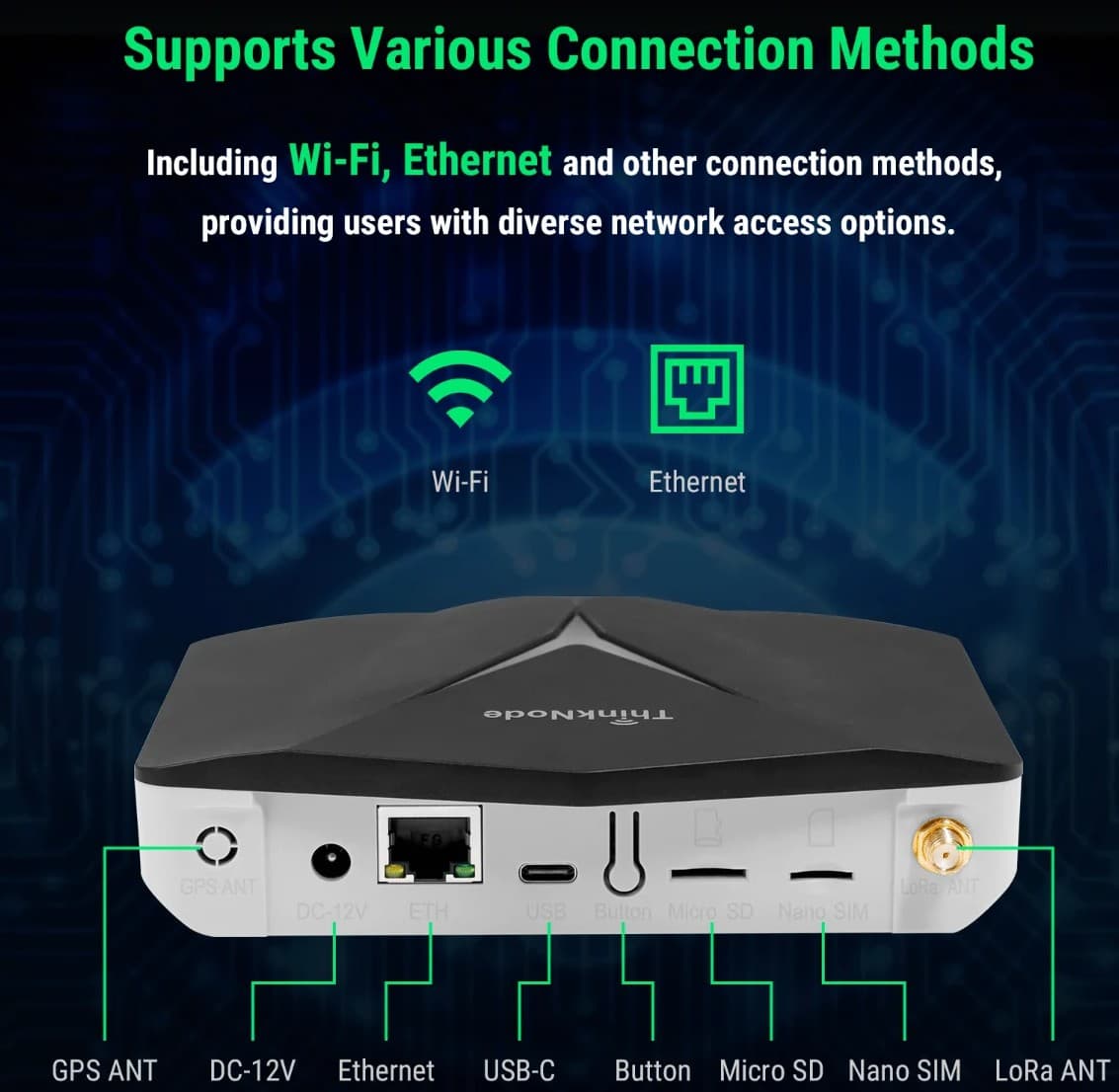

Ethernet, Wi-Fi, 4G LTE i Bluetooth

ThinkNode G1 Global 4G oferuje rozbudowany zestaw interfejsów komunikacyjnych.

Ethernet działa z prędkością 10/100 Mb/s, natomiast Wi-Fi pracuje w paśmie 2,4 GHz zgodnie z IEEE 802.11 b/g/n. Urządzenie posiada również Bluetooth.

Port Ethernet nie obsługuje PoE, dlatego bramka wymaga osobnego zasilania 12 V DC.

Specyfikacja:

Pasmo LoRaWAN: EU868 / 868 MHz
Wersja: Global 4G
Koncentrator LoRaWAN: Semtech SX1302
Liczba kanałów: 8
LoRaWAN: Class A / Class B / Class C
Network Server: wbudowany, LoRaWAN 1.0.3
Obsługiwane platformy: m.in. TTN/TTS, ChirpStack
Maks. moc TX EU868: do 26 dBm
Czułość: -125 dBm @ SF7 / 125 kHz, do -139 dBm @ SF12 / 125 kHz
Procesor: MediaTek MT7628, MIPS24KEc 580 MHz
RAM: 128 MB DDR2
Flash: 32 MB
System: oparty na OpenWRT
4G LTE: tak, wariant Global band
SIM: Nano SIM
Wi-Fi: 2,4 GHz, IEEE 802.11 b/g/n
Ethernet: RJ45 10/100 Mb/s
PoE: nie
Bluetooth: tak
USB: USB-C; interfejs diagnostyczny/debug
Karta pamięci: microSD
Antena LoRa: zewnętrzna 3 dBi, 50 Ω
Zasilanie: 12 V DC / 2 A
Wymiary: 140 × 140 × 39 mm
Waga: ok. 204,8 g
Obudowa: ABS + PC

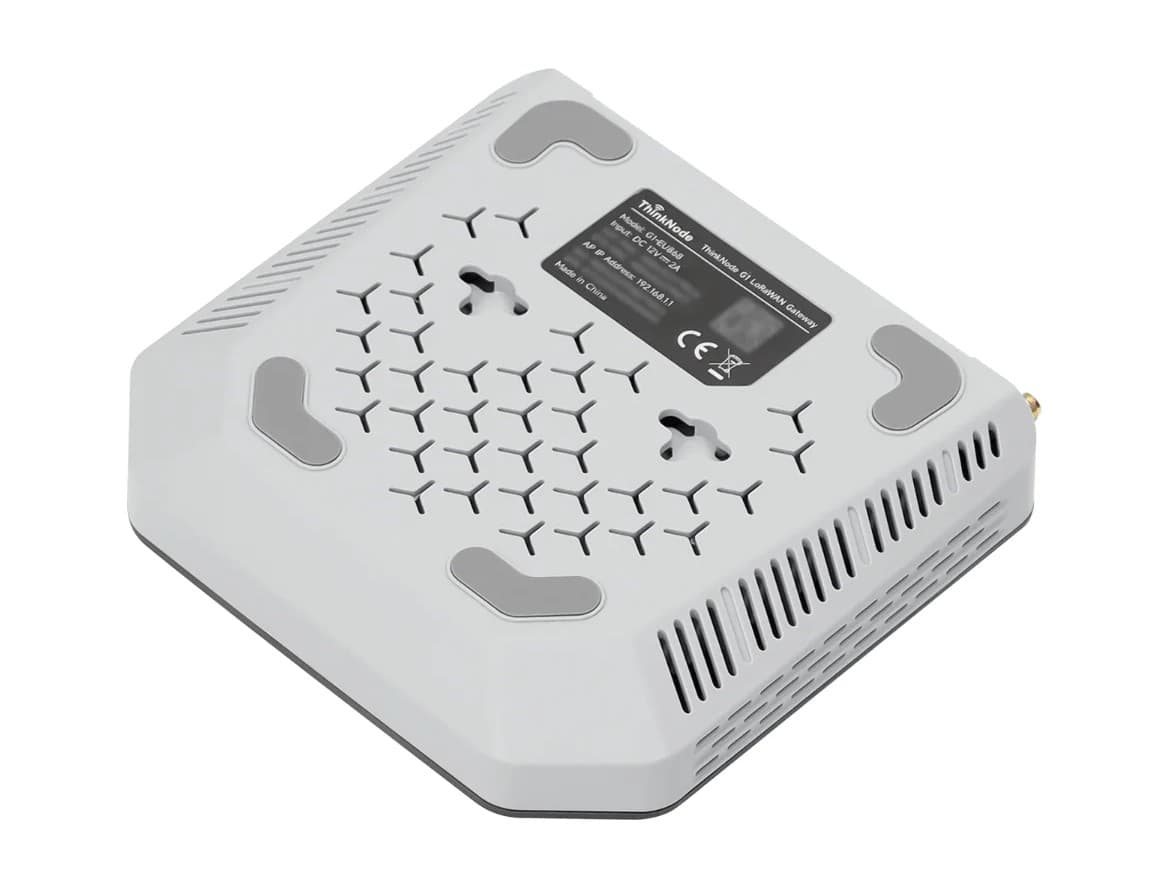

Montaż: biurkowy lub ścienny
Temperatura pracy: od -20°C do +55°C
Temperatura przechowywania: od -30°C do +70°C.

Zawartość przesyłki ze sklepu Konektor:

• bramka Elecrow Thinknode G1 Global 4G [wersja EU 868MHz]

• antena LoRa

• zasilacz sieciowy

• dowód zakupu (paragon/faktura VAT)
