Nooelec LaNA WB Ultra Low Noise Amplifier wzmacniacz odbioru do odbiornika SDR / skanera - zakres pracy 300MHz-8GHz

Nooelec LaNA WB 300MHz-8GHz
szerokopasmowy wzmacniacz odbioru do odbiorników SDR

 Nooelec Ultra Low Noise Amplifier LaNA WB:

• ultraniskoszumowy wzmacniacz odbioru
• wersja WB (wideband) - bardzo szeroki zakres pracy od 300MHz do 8GHz
• przeznaczony do odbiorników SDR oraz odbiorników szerokopasmowych (skanerów)
• świetna jakość wykonania i działania, jeden z najlepszych układów LNA w naszej ofercie.

LaNA WB pozwala na zwiększenie skuteczności instalacji antenowej przy zachowaniu niewielkiego poziomu szumów.

Wzmacniacz stosowany do testowania i pomiarów,  odbioru szerokopasmowego, systemów radarowych czy wszelkich zastosowań radiowych definiowanych programowo itp. - obsługuje częstotliwości radiowe z bardzo szerokiego zakresu 300MHz-8GHz.

Aby podjąć świadomą decyzję dotyczącą zakupu LNA WB należy pamiętać, że stosowanie wzmacniacza podnosi ryzyko uszkodzenia tranzystorów odbiornika od zbyt mocnego doprowadzonego sygnału.




Nooelec LaNA WB - parametry:



Każdy moduł LaNA WB pozwala na 3 różne opcje zasilania, jednak w danym momencie należy stosować tylko jedną.

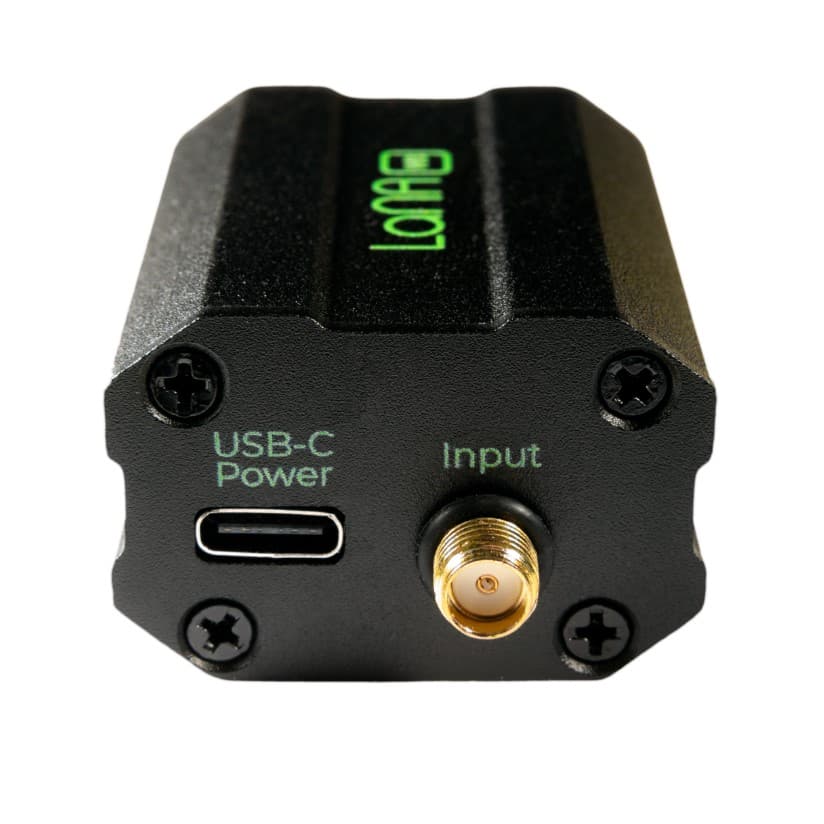

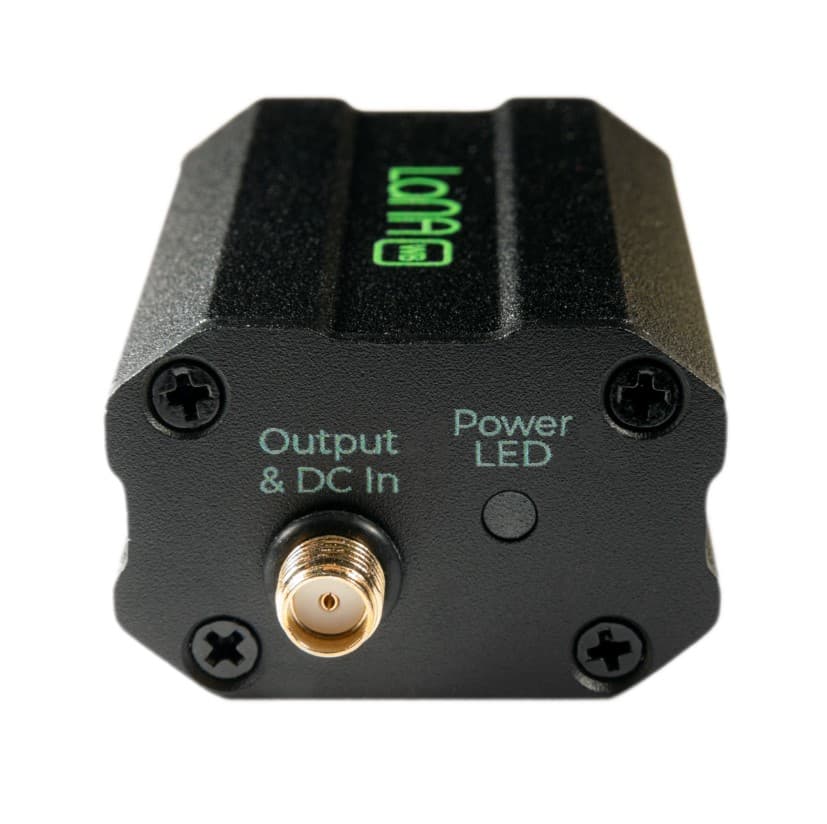

Zalecane zasilanie przez port wyjściowy SMA (dla SDR obsługujących trójnik, takich jak NESDR SMArTee XTR) wynosi 3–5 V prądu stałego. Przy braku SDR z możliwością polaryzacji, można skorzystać z zewnętrznych opcji zasilania – portu microUSB lub złącza DC za pośrednictwem dołączonego adaptera DC na microUSB.

Zalecane zewnętrzne napięcie wejściowe wynosi 3,3–5 V prądu stałego. Pobór prądu jest zależny od napięcia wejściowego i waha się w granicach ~50-80mA.



LaNA WB posiada obwody zabezpieczające przed przepięciami – do napięcia 12 V DC powinna nadal działać, ale należy pamiętać, że uszkodzenia wynikające z przepięć nie są objęte gwarancją.



Każdy moduł LaNA WB posiada wewnętrzną osłonę EMI (zakłócenia elektromagnetyczne), która chroni wrażliwe obwody przed zakłóceniami zewnętrznymi i jest w pełni chroniony przed ESD (wyładowanie elektrostatyczne).

Instalacja:

wzmacniacz odbioru należy podłączyć w torze antenowym pomiędzy anteną a odbiornikiem (antena - wzmacniacz - odbiornik SDR).

Do działania wymagane jest doprowadzenie zasilania.

Specyfikacja:

• tylko do instalacji odbiorczych
• zakres pracy: 20MHz-4GHz
• +19 dB wzmocnienia RF przy 1000 MHz
• poziom szumów: 1,5 dB przy 1000 MHz
• zasilanie: 3,3-5V DC
• pobór prądu: 55mA
• impedancja: 50 omów

Nooelec LaNA WB- szczegółowa specyfikacja:
https://www.nooelec.com/store/downloads/dl/file/id/118/product/350/lana_wb_datasheet_revision_1.pdf

Zawartość przesyłki ze sklepu Konektor:

• wzmacniacz Nooelec LaNA WB
• adapter SMA męskie / SMA męskie
• kabel zasilający USB-C
• adapter USB-C / wtyk DC
• dowód zakupu (paragon/faktura VAT)
