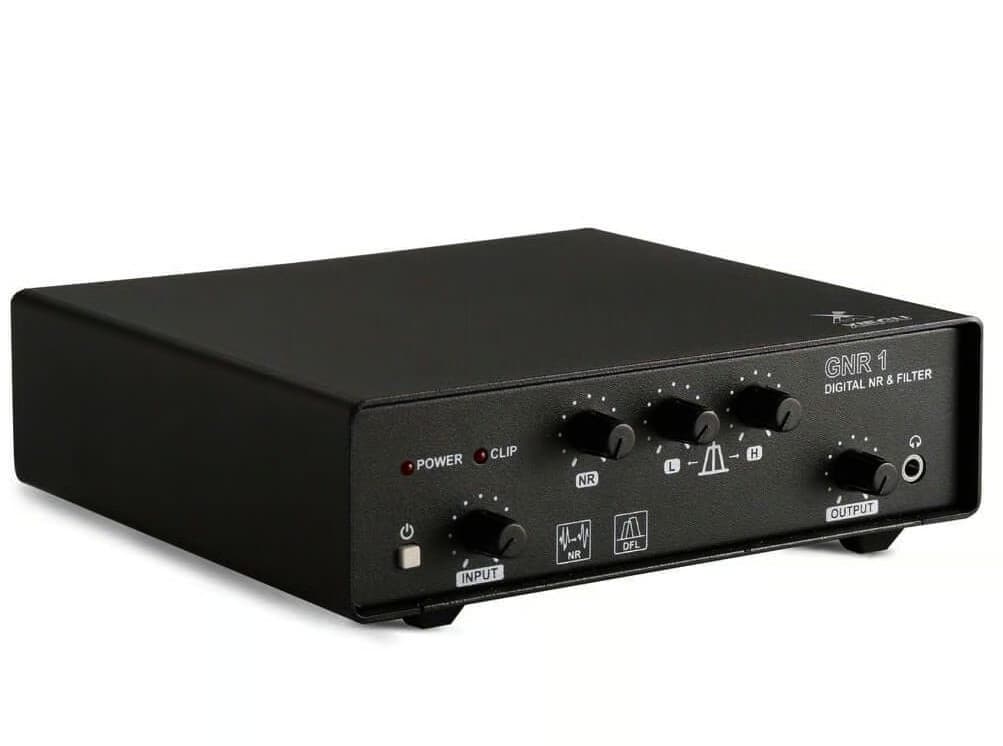

XIEGU GNR-1 zewnętrzny cyfrowy reduktor szumów (DSP) np. do Xiegu G90, Icom, Yaesu, Kenwood, RTL SDR itp.

Xiegu GNR-1

cyfrowy filtr szumów audio DSP do radiostacji i odbiorników radiowych, SDR

Najważniejsze cechy Xiegu GNR1:

• zewnętrzny cyfrowy filtr szumów audio
• cyfrowa redukcja szumów
• cyfrowe filtrowanie pasma audio
• poprawa SNR według danych technicznych: ponad 22 dB
• regulowany filtr L-CUT
• regulowany filtr H-CUT
• moc wyjściowa głośnika ≥3 W
• regulacja poziomu wejściowego
• regulacja poziomu wyjściowego
• wybór wysokiej lub niskiej impedancji wejściowej
• wyjście audio 3,5mm stereo
• wyjście audio RCA
• wyjście słuchawkowe
• automatyczne przełączanie słuchawki/głośnik
• zasilanie 12 V DC ±15%
• kompaktowa obudowa
• bardzo dobre rozwiązanie do pracy z zaszumionymi sygnałami.

Przykładowe zastosowanie

Xiegu GNR1 sprawdzi się między innymi przy:

• pracy krótkofalarskiej na pasmach HF,
• nasłuchu słabych sygnałów,
• poprawie komfortu odbioru SSB, AM i innych emisji głosowych,
• redukcji szumów w torze audio odbiornika,
• pracy z radiostacjami bez zaawansowanego DSP,
• nasłuchu krótkofalowym SWL,
• pracy z odbiornikami SDR,
• ograniczaniu zmęczenia operatora podczas długiego odsłuchu.

Xiegu GNR1 to zewnętrzny cyfrowy filtr szumów audio przeznaczony do współpracy z transceiverami, odbiornikami radiowymi, skanerami, odbiornikami SDR oraz innymi urządzeniami odbiorczymi wyposażonymi w wyjście audio.

Urządzenie łączy funkcję cyfrowej redukcji szumów oraz cyfrowej filtracji pasma audio, dzięki czemu pomaga poprawić czytelność słabych lub zaszumionych sygnałów.

GNR 1 jest szczególnie przydatny w pracy krótkofalarskiej, nasłuchowej i serwisowej, gdy odbierany sygnał jest zakłócany przez szum tła, QRM, QRN albo trudne warunki propagacyjne.

Urządzenie działa w torze audio - nie jest tunerem antenowym ani filtrem RF, lecz procesorem dźwięku podłączanym między wyjście audio odbiornika a głośnik lub słuchawki.

Cyfrowa redukcja szumów

Xiegu GNR1 wykorzystuje cyfrowe przetwarzanie sygnału audio do ograniczania szumów i poprawy stosunku sygnału do szumu. Według danych technicznych producenta układ cyfrowej redukcji szumów może poprawić SNR o ponad 22 dB.

W praktyce oznacza to, że urządzenie może pomóc w bardziej komfortowym odbiorze korespondencji głosowej, szczególnie wtedy, gdy sygnał jest słaby, a tło akustyczne męczące dla operatora.

Regulowane filtry L-CUT i H-CUT

Oprócz redukcji szumów GNR1 oferuje cyfrowe filtry audio z regulacją dolnej i górnej granicy pasma. Pozwala to zawęzić pasmo odsłuchu i dopasować brzmienie do rodzaju odbieranego sygnału.

Zakres regulacji:

• L-CUT: od 5 Hz do 1280 Hz,
• H-CUT: od 500 Hz do 5615 Hz.

Filtry L-CUT i H-CUT współpracują ze sobą, tworząc efektywne pasmo przepuszczania audio. Dzięki temu można ograniczyć niepotrzebne składowe niskotonowe lub wysokotonowe i poprawić czytelność mowy.

Do transceiverów, odbiorników i SDR

Xiegu GNR1 może być stosowany z wieloma urządzeniami radiowymi, w tym:

• transceiverami HF, VHF i UHF,
• klasycznymi odbiornikami komunikacyjnymi,
• odbiornikami krótkofalowymi,
• skanerami,
• odbiornikami SDR z wyjściem audio,
• radiami i urządzeniami odbiorczymi wymagającymi zewnętrznej obróbki dźwięku.

Regulacja poziomu wejściowego i wyjściowego

GNR1 posiada niezależną regulację poziomu wejściowego i wyjściowego. Pozwala to dopasować urządzenie do poziomu audio z konkretnego radia oraz ustawić odpowiednią głośność na głośniku lub słuchawkach.

Jeżeli poziom wejściowy jest zbyt wysoki, może pojawić się przesterowanie. Instrukcja urządzenia wskazuje, że w takiej sytuacji należy zmniejszyć poziom wejściowy, aby uniknąć zniekształceń dźwięku.

Wybór impedancji wejściowej

Urządzenie umożliwia wybór impedancji wejściowej:

• niska impedancja: 16 Ω,
• wysoka impedancja: 10 kΩ.

Pozwala to dopasować GNR1 do różnych wyjść audio stosowanych w radiotelefonach, odbiornikach i urządzeniach zewnętrznych. Właściwy dobór impedancji ma znaczenie dla poziomu dźwięku i jakości pracy toru audio.

Wyjścia audio: głośnik, RCA, 3,5 mm i słuchawki

Xiegu GNR1 oferuje kilka sposobów podłączenia wyjścia audio. Dostępne są wyjścia audio 3,5 mm stereo oraz RCA, a także wyjście słuchawkowe.

Urządzenie obsługuje zewnętrzny głośnik pasywny z mocą wyjściową minimum 3 W przy 8 Ω.

Po podłączeniu słuchawek wyjście głośnikowe jest automatycznie odłączane, co ułatwia wygodną pracę ze słuchawkami.

Ważna uwaga techniczna: wyjście 3,5 mm jest opisane jako złącze stereo, ale sygnał audio jest mono podany na oba kanały.

Nie należy stosować wtyku mono, ponieważ może to spowodować zwarcie i brak dźwięku na wyjściu.

Zasilanie 12V DC

Xiegu GNR1 jest zasilany napięciem 12 V DC ±15%.

Może być zasilany z typowego zasilacza radiokomunikacyjnego 13,8 V, o ile mieści się on w dopuszczalnym zakresie napięcia pracy.

Urządzenia nie wolno zasilać napięciem sieciowym 230V AC ani napięciem przekraczającym dopuszczalny zakres.


Specyfikacja:

• typ urządzenia: cyfrowy filtr szumów audio / procesor audio DSP
• funkcje: cyfrowa redukcja szumów, cyfrowa filtracja audio

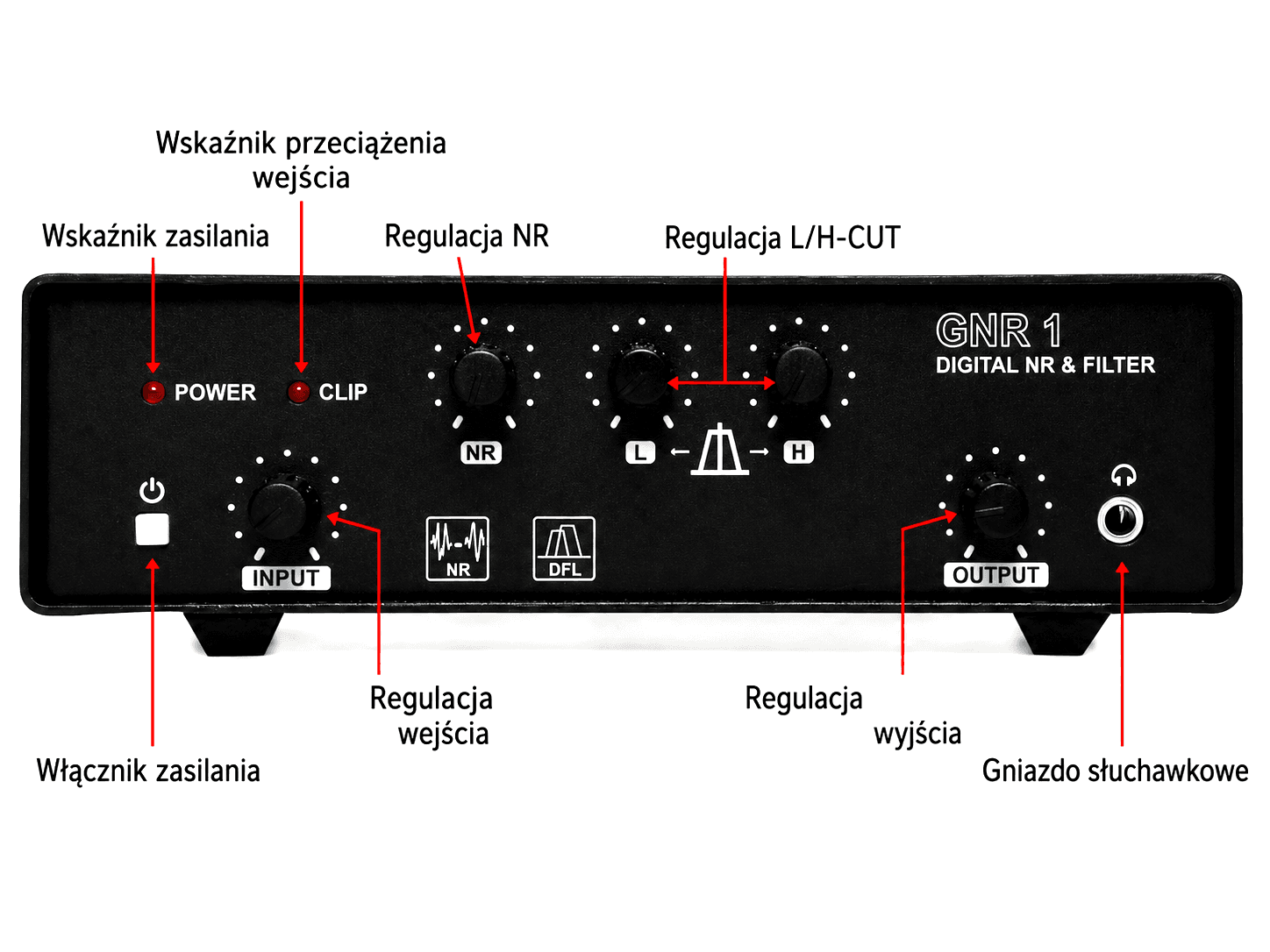

• regulacja: poziom wejściowy, poziom wyjściowy, redukcja szumów, L-CUT, H-CUT
• poprawa SNR przez cyfrową redukcję szumów: ponad 22 dB
• zakres regulacji L-CUT: 5 Hz – 1280 Hz
• zakres regulacji H-CUT: 500 Hz – 5615 Hz
• moc wyjściowa słuchawek: 100 mW maks.
• impedancja wyjścia słuchawkowego: 16–64 Ω
• impedancja wejściowa: 16 Ω / 10 kΩ
• moc wyjściowa głośnika: ≥3 W przy 8 Ω, THD ≤0,2%
• impedancja wyjścia głośnikowego: 4–16 Ω
• wyjścia audio: 3,5 mm stereo, RCA, słuchawkowe
• zasilanie: DC 12 V ±15%
• wymiary: 159 × 44 × 143 mm

Zawartość przesyłki ze sklepu Konektor:

• układ filtrujący DSP Xiegu GNR-1
• przewód zasilający
• przewód audio
• polska instrukcja obsługi
• dowód zakupu (paragon lub faktura VAT)

Informacja przed zakupem

Xiegu GNR1 pracuje w torze audio, dlatego nie zastępuje filtrów RF, tunera antenowego ani filtrów wejściowych odbiornika. Skuteczność redukcji szumów zależy od rodzaju zakłóceń, poziomu sygnału, ustawień radia oraz prawidłowego dobrania poziomu wejściowego, impedancji i filtrów audio.

Do podłączenia wyjścia 3,5 mm należy używać odpowiedniego wtyku stereo. Nie należy stosować wtyku mono, ponieważ może to spowodować zwarcie wyjścia audio i brak dźwięku.

Urządzenie może nie działać poprawnie przy odbiorze stacji z bardzo silnym sygnałem (np. broadcastingowych).
