SSB LNA 30 przedwzmacniacz VLF / LF / MW / HF (5 kHz - 30 MHz) - poprawa odbioru sygnału +20dB

SSB LNA-30
przedwzmacniacz sygnału 5 kHz - 30 MHz, złącza N żeńskie

Przedwzmacniacz SSB LNA 30:

• niskoszumowy przedwzmacniacz do niskich częstotliwości (VLF, LF, MW i HF)

• zakres pracy 5kHz - 30MHz

• wzmocnienie ok. 20 dB

• układ MMIC

• bardzo niski współczynnik szumów

• wysoka odporność na silne sygnały: OIP3 38 dBm

• filtracja pasmowa poprawiająca selektywność odbioru,

• złącza N-żeńskie (ANT/TRX), SO-239 (zasilanie)

• napięcie pracy 12-24V

• pobór prądu ok. 150 mA.

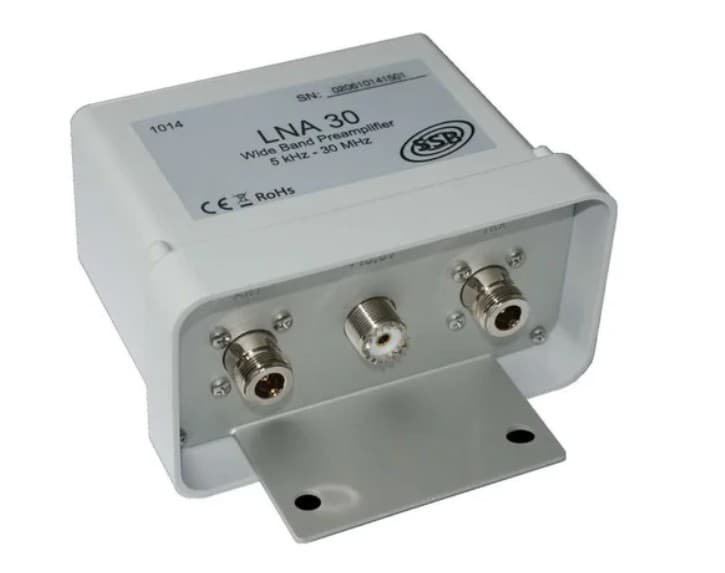

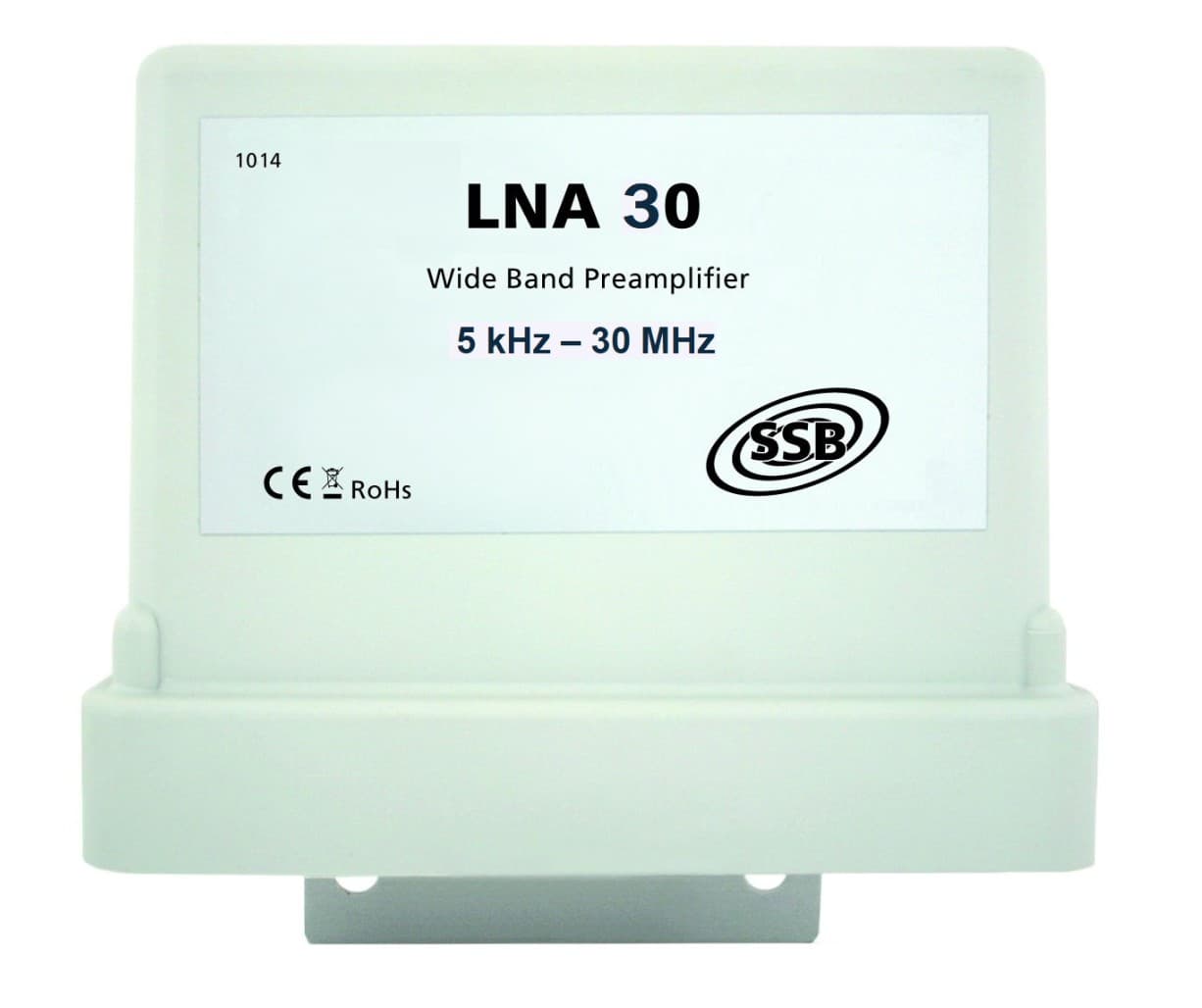

SSB LNA 30 – szerokopasmowy przedwzmacniacz VLF/LF/MW/HF

LNA 30 to szerokopasmowy przedwzmacniacz przeznaczony do zastosowań odbiorczych w zakresach VLF, LF, MW oraz HF.

Sygnały powyżej 30 MHz są silnie tłumione przez filtr dolnoprzepustowy umieszczony na wejściu wzmacniacza.

Zastosowany układ MMIC zapewnia niski poziom szumów przy jednocześnie wysokiej odporności na silne sygnały, co ma szczególne znaczenie przy odbiorze w pasmach krótkofalowych i niższych.

Zasilanie 12–24 V

LNA 30 może być zasilany napięciem od 12 do 24V poprzez gniazdo UHF (SO-239, PL).

Alternatywnie urządzenie może być zasilane z akumulatora 24V.

Charakterystyka pracy zależy od napięcia zasilania:

• przy 24V uzyskiwana jest najwyższa odporność na silne sygnały,

• przy 12V uzyskiwany jest najniższy współczynnik szumów.

Do zasilania zalecane są wyłącznie zasilacze liniowe.

Zasilacze impulsowe mogą generować wysoki poziom zakłóceń w niskich zakresach częstotliwości i z tego powodu nie są odpowiednie do tego typu zastosowań.

Montaż

Wzmacniacz należy zamontować możliwie blisko anteny odbiorczej, wykorzystując dołączone obejmy montażowe.

Po zamontowaniu gniazda urządzenia powinny być skierowane w dół.

Wejście wzmacniacza, oznaczone jako ANT, należy połączyć z anteną za pomocą przewodu koncentrycznego.

Jeżeli używana antena nie posiada impedancji 50 Ω, pomiędzy anteną a przewodem 50 Ω prowadzącym do wejścia wzmacniacza należy zastosować odpowiedni układ dopasowujący.

Przewód koncentryczny prowadzący do odbiornika należy następnie podłączyć do gniazda oznaczonego TRX.

Podłączenie zasilania

Zasilanie wzmacniacza podawane jest przez gniazdo UHF.

Do wykonania przewodu zasilającego należy użyć kabla ekranowanego:

• żyłę wewnętrzną należy podłączyć do bieguna dodatniego (+),

• ekran przewodu należy podłączyć do bieguna ujemnego (-).

Przewód zasilający podłącza się do gniazda UHF przedwzmacniacza za pomocą standardowego wtyku UHF.

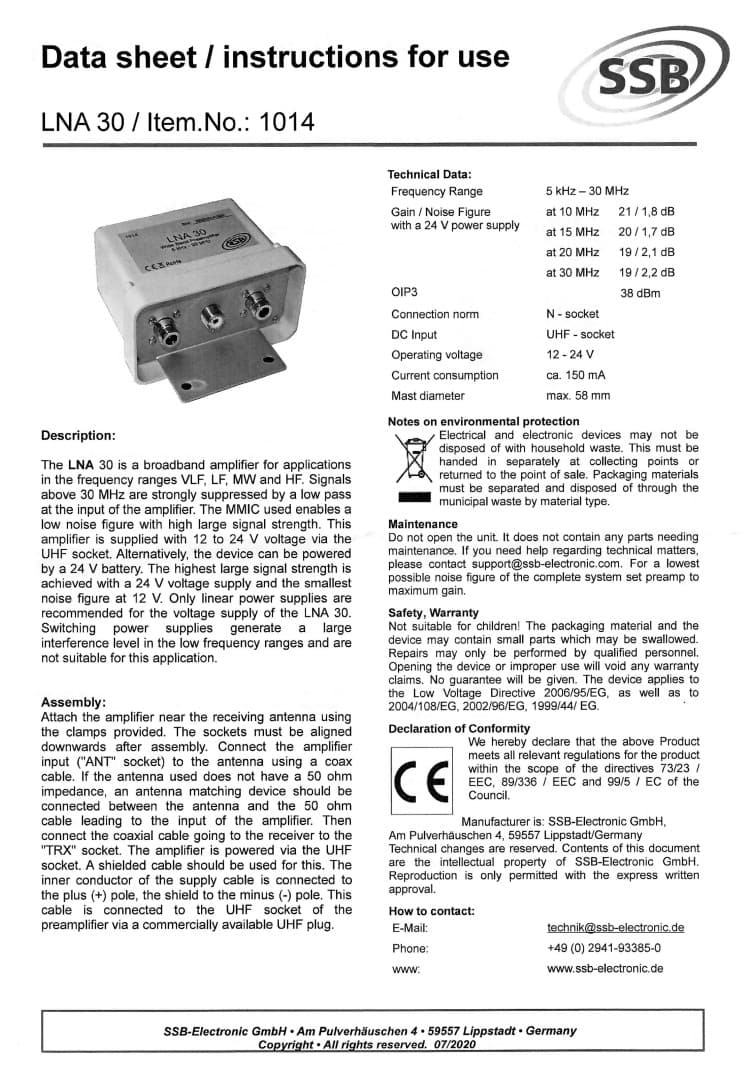

 Karta katalogowa

Specyfikacja:

Zakres częstotliwości: 5 kHz – 30 MHz

Wzmocnienie / współczynnik szumów przy zasilaniu 24 V:

• przy 10 MHz: 21 dB / 1,8 dB

• przy 15 MHz: 20 dB / 1,7 dB

• przy 20 MHz: 19 dB / 2,1 dB

• przy 30 MHz: 19 dB / 2,2 dB

OIP3: 38 dBm

Złącze sygnałowe: N żeńskie

Wejście zasilania DC: gniazdo UHF

Napięcie zasilania: 12–24 V

Pobór prądu: ok. 150 mA

Maksymalna średnica masztu: 58 mm

Zawartość przesyłki ze sklepu Konektor:

• przedwzmacniacz SSB LNA30

• dowód zakupu (paragon/faktura VAT)
