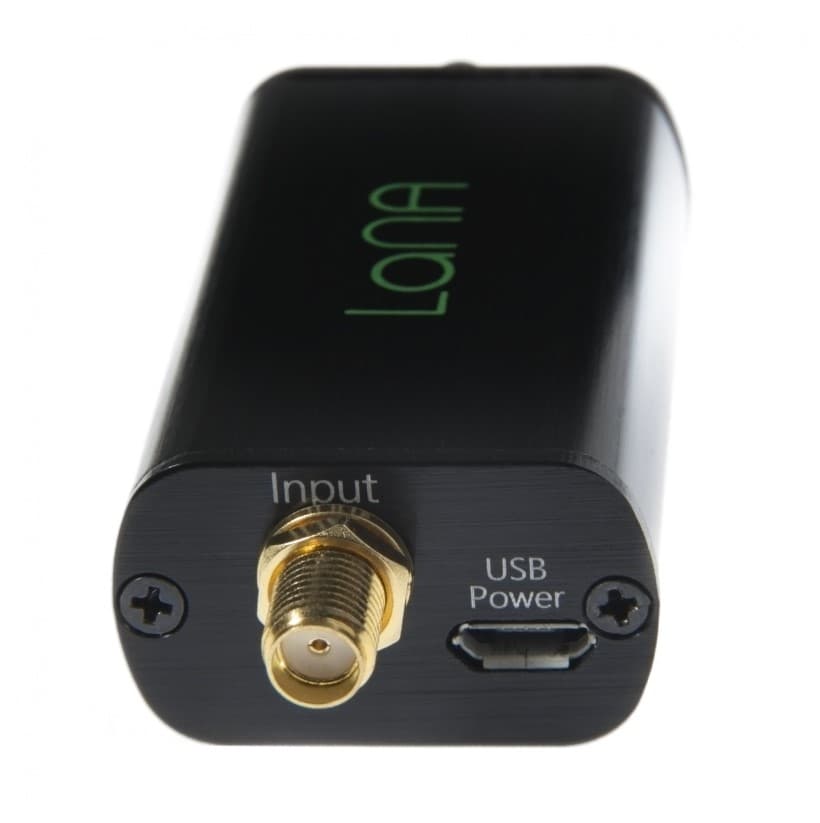

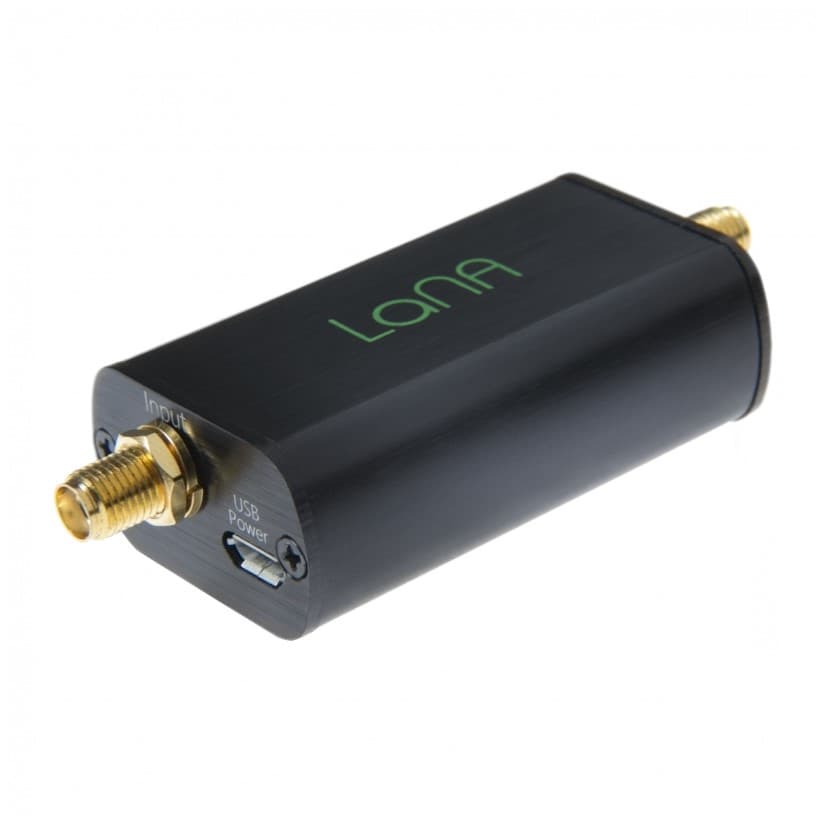

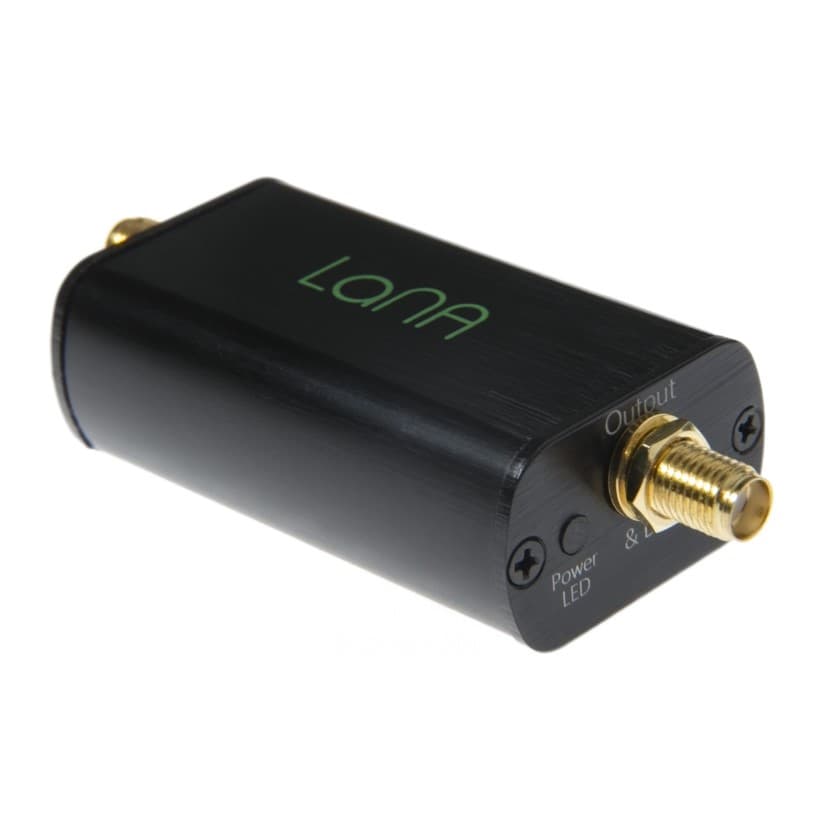

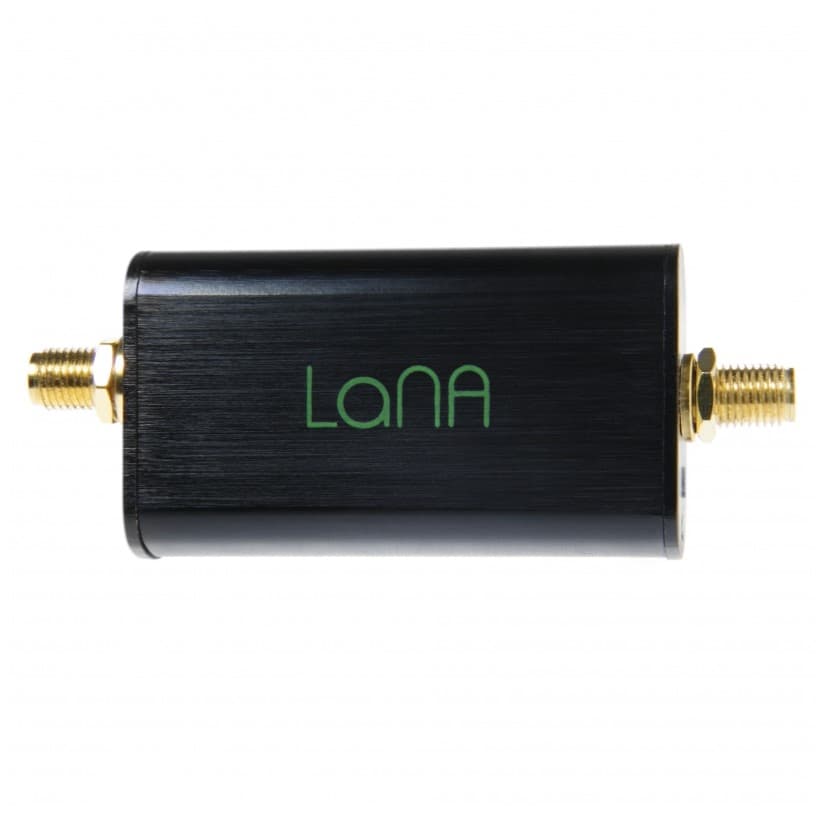

Nooelec LaNA RF Low Noise Amplifier wzmacniacz odbioru do odbiornika SDR / skanera - zakres pracy 20MHz-4GHz

Nooelec LaNA 20MHz-4GHz
wzmacniacz odbioru do odbiorników SDR

 Nooelec RF Low Noise Amplifier LaNA:

• ultraniskoszumowy wzmacniacz odbioru
• bardzo szeroki zakres pracy od 20MHz do 4GHz
• przeznaczony do odbiorników SDR oraz odbiorników szerokopasmowych (skanerów)
• świetna jakość wykonania i działania, jeden z najlepszych układów LNA w naszej ofercie.

LaNA pozwala na zwiększenie skuteczności instalacji antenowej przy zachowaniu niewielkiego poziomu szumów.

Wzmacniacz stosowany na falach krótkich, broadcastingu FM, telewizji itp. - obsługuje częstotliwości radiowe z bardzo szerokiego zakresu 20MHz-4GHz.

Aby podjąć świadomą decyzję dotyczącą zakupu LNA należy pamiętać, że stosowanie wzmacniacza podnosi ryzyko uszkodzenia tranzystorów odbiornika od zbyt mocnego doprowadzonego sygnału.




Nooelec LaNA - parametry:



Każdy moduł LaNA pozwala na 3 różne opcje zasilania, jednak w danym momencie należy stosować tylko jedną.

Zalecane zasilanie przez port wyjściowy SMA (dla SDR obsługujących trójnik, takich jak NESDR SMArTee XTR) wynosi 3–5 V prądu stałego. Przy braku SDR z możliwością polaryzacji, można skorzystać z zewnętrznych opcji zasilania – portu microUSB lub złącza DC za pośrednictwem dołączonego adaptera DC na microUSB.

Zalecane zewnętrzne napięcie wejściowe wynosi 3,3–5,5 V prądu stałego. Pobór prądu jest zależny od napięcia wejściowego i waha się w granicach ~50-80mA.



LaNA posiada obwody zabezpieczające przed przepięciami – do napięcia 12 V DC powinna nadal działać, ale należy pamiętać, że uszkodzenia wynikające z przepięć nie są objęte gwarancją.



Każdy moduł LaNA posiada wewnętrzną osłonę EMI (zakłocenia elektromagnetyczne), która chroni wrażliwe obwody przed zakłóceniami zewnętrznymi i jest w pełni chroniony przed ESD (wyładowanie elektrostatyczne).

Instalacja:

wzmacniacz odbioru należy podłączyć w torze antenowym pomiędzy anteną a odbiornikiem (antena - wzmacniacz - odbiornik SDR).

Do działania wymagane jest doprowadzenie zasilania.

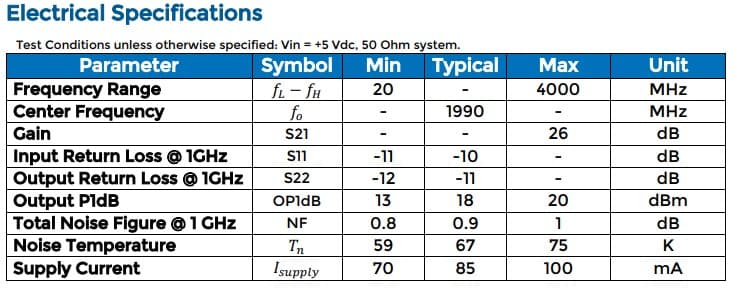

Specyfikacja:

• tylko do instalacji odbiorczych
• zakres pracy: 20MHz-4GHz
• +20 dB wzmocnienia RF przy 1000 MHz
• poziom szumów: 0,9 dB przy 1000 MHz
• zasilanie: 3,5-5,5V DC
• pobór prądu: 50-80mA
• waga: 52g
• impedancja: 50 omów

Nooelec LaNA - szczegółowa specyfikacja:
https://www.nooelec.com/store/downloads/dl/file/id/92/product/315/lana_datasheet_revision_1.pdf

Zawartość przesyłki ze sklepu Konektor:

• wzmacniacz Nooelec LaNA

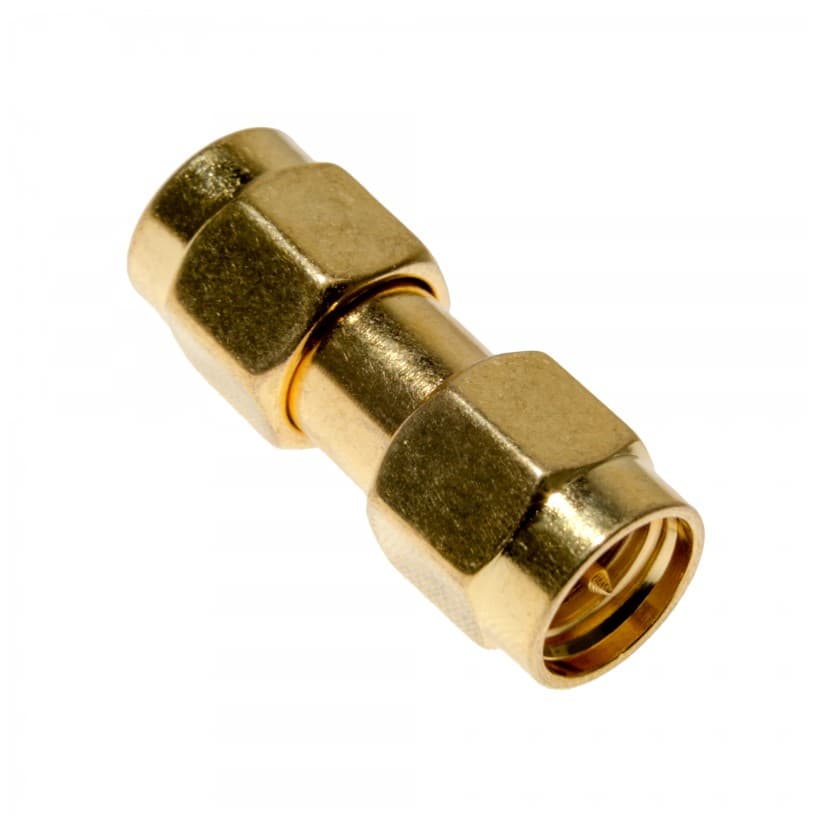

• adapter SMA męskie / SMA męskie
• kabel zasilający micro USB
• dowód zakupu (paragon/faktura VAT)
