XIEGU GPA100 tranzystorowy wzmacniacz mocy 100W, 1.8-54MHz

XIEGU GPA100

wzmacniacz mocy 100W HF +6m

Xiegu GPA-100 - wzmacniacz mocy dla krótkofalowców:

• moc wyjściowa: do 100W w HF, do 80W w paśmie 6m

• przeznaczony do sterowania z radiostacji QRP – zalecane 2–5W, maksymalnie 5W na wejściu

• obsługiwane pasma amatorskie: 160/80/60/40/30/20/17/15/12/10/6m

• wzmocnienie: 14dB HF / 12dB 50MHz

• ręczne lub automatyczne przełączanie pasm

• współpraca przez ACC, ALC, BAND i KEY

• Bluetooth umożliwiający m.in. automatyczne śledzenie pasma z Icom IC-705

• wyświetlanie mocy, SWR, napięcia, prądu i temperatury

• tryb BYPASS i tłumik wejściowy ATT

• aktywne chłodzenie i układy zabezpieczające

• zasilanie 12–15V DC, zalecane 13,8 V

• maksymalny pobór prądu przy nadawaniu około 25A.

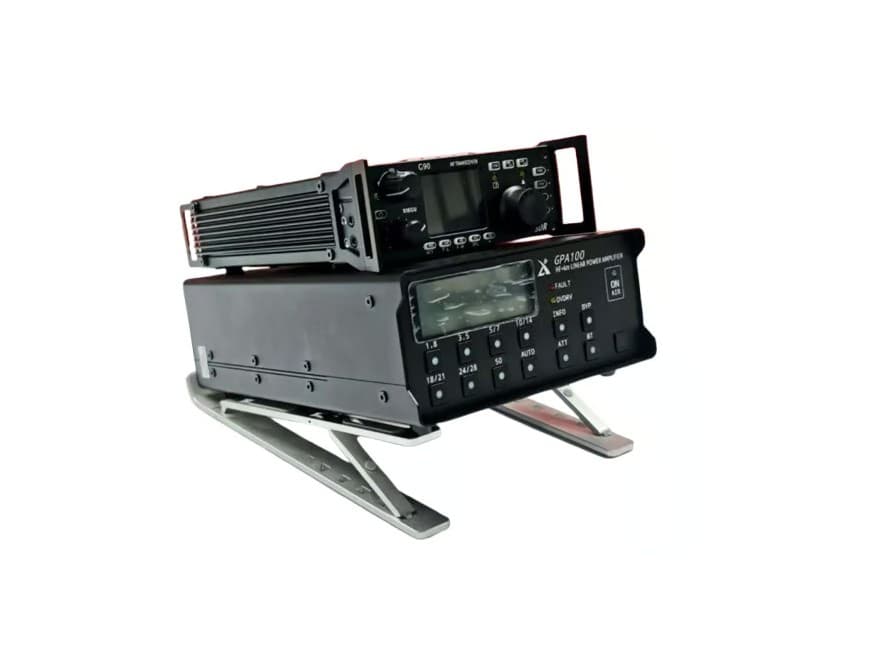

Przykładowa wizualizacja z popularnym Xiegu G90

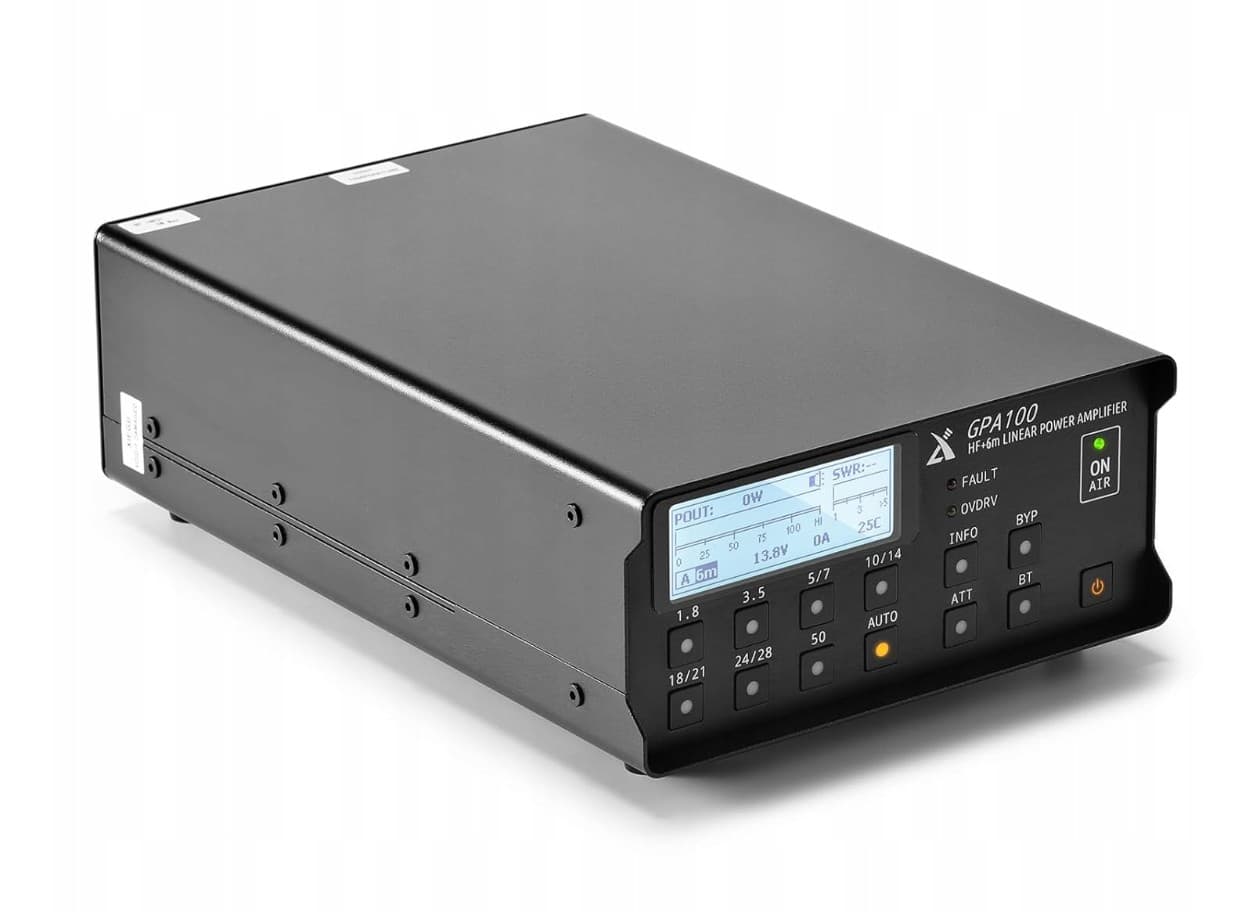

Xiegu GPA100 to kompaktowy tranzystorowy wzmacniacz liniowy przeznaczony przede wszystkim do współpracy z transceiverami QRP.

Pozwala podnieść moc niewielkiej radiostacji do 100W w pasmach HF oraz do 80W w paśmie 6m.

Producent zaleca sterowanie wzmacniacza mocą 2–5W, przy czym moc doprowadzona do wejścia RF nie może przekraczać 5W.

Wzmocnienie wynosi około 14dB w HF i 12dB na 50 MHz.

GPA100 obsługuje amatorskie pasma od 160m do 6m.

Zmiana pasma może odbywać się ręcznie z panelu przedniego albo automatycznie, jeżeli współpracujący transceiver przekazuje odpowiednią informację do wzmacniacza.

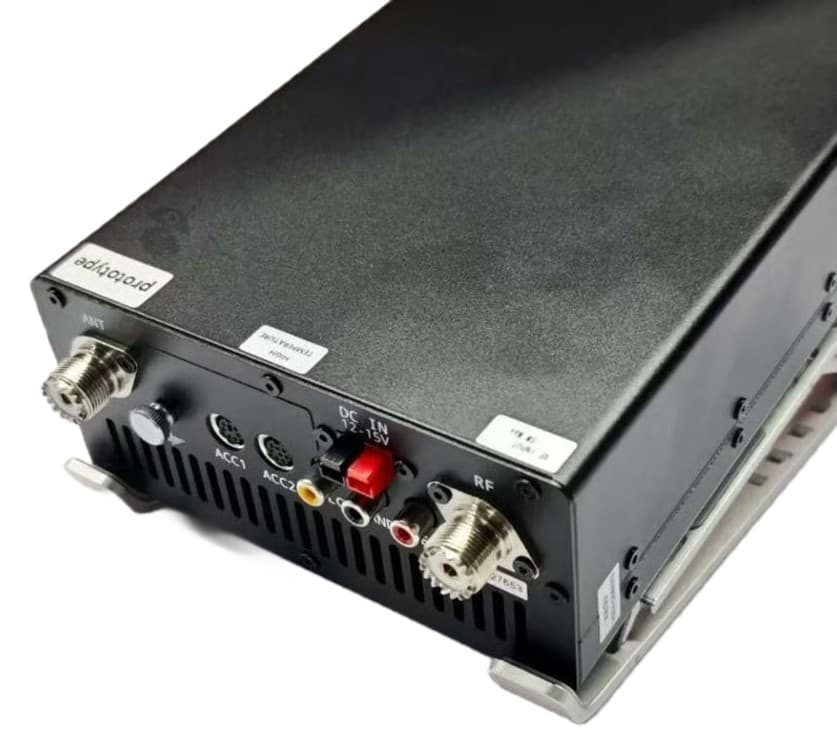

Urządzenie wyposażono w złącza ACC1, ACC2, ALC, BAND oraz KEY, dzięki czemu nie jest ograniczone wyłącznie do jednego modelu radiostacji.

Współpraca z transceiverami Xiegu

Producent przewidział bezpośrednią współpracę GPA100 m.in. z Xiegu X6100, X6200, X5105 oraz G90.

Przy odpowiednim połączeniu radiostacja może sterować zmianą pasma wzmacniacza, a połączenie ALC pozwala ograniczyć poziom sterujący, gdy moc wyjściowa GPA100 osiąga wymagany poziom.

Dla X6100 i X6200 wykorzystywany jest przewód L4001, natomiast dla G90 i X5105 - odpowiednie połączenie przez ACC2.

Interesującym rozwiązaniem jest również wbudowany Bluetooth.

Nie służy on do transmisji audio - jego zadaniem jest przede wszystkim bezprzewodowe przekazywanie informacji o wybranym paśmie.

Instrukcja producenta opisuje współpracę w tym trybie z Icom IC-705, który może automatycznie przełączać pasmo GPA100 poprzez połączenie Bluetooth.

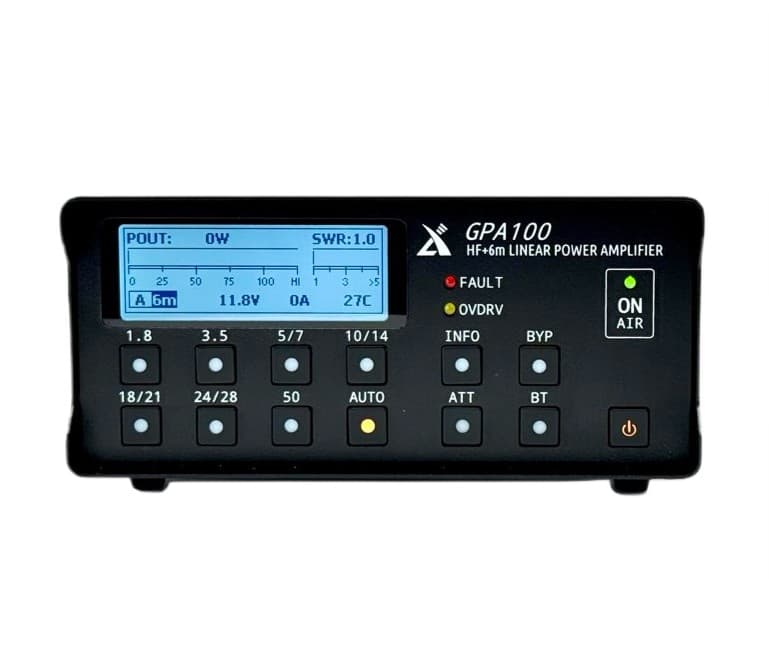

Czytelny podgląd parametrów pracy

Wyświetlacz GPA100 pokazuje najważniejsze dane potrzebne podczas pracy wzmacniacza:

• moc wyjściową

• SWR

• aktualne pasmo

• tryb AUTO/MANUAL

• napięcie zasilania

• pobierany prąd

• temperaturę wewnętrzną.

Moc i SWR prezentowane są również w formie paskowych wskaźników.

Wewnętrzny wentylator jest uruchamiany automatycznie po wzroście temperatury radiatora.

Wzmacniacz posiada także tryb BYPASS, pozwalający ominąć stopień mocy, oraz przełączany tłumik wejściowy ATT.

Układ kontrolny monitoruje m.in. zbyt wysoki SWR, prąd, temperaturę oraz przeciążenie stopnia końcowego i w razie potrzeby przełącza urządzenie w stan ochronny.


GPA100 nie posiada skrzynki antenowej

W odróżnieniu od Xiegu XPA125B, GPA100 nie ma wbudowanej automatycznej skrzynki antenowej.

Wymaga więc prawidłowo dopasowanego systemu antenowego albo zastosowania zewnętrznego tunera.

Producent wymaga przed rozpoczęciem nadawania SWR nie większego niż 3:1.

Jeżeli używana jest zewnętrzna skrzynka antenowa, GPA100 powinien znajdować się pomiędzy transceiverem a tunerem.

Strojenie należy przeprowadzać przy wzmacniaczu ustawionym w bypass i nie wolno uruchamiać strojenia tunera podczas pracy wzmacniacza.

Nasze testy

Na życzenie jednego z naszych Klientów przeprowadziliśmy test GPA-100 pod kątem mocy doprowadzonej oraz wyjściowej.

Wyniki testów:

moc doprowadzona / wyjściowa

0.1W / 14W

0.5W / 60W

1W / 83W

2W / 90W

3W / 94W

4-5W / 99W

Specyfikacja:

Zawartość przesyłki ze sklepu Konektor:

• Xiegu GPA 100 wzmacniacz mocy

• dowód zakupu (paragon/faktura VAT)

2 337.00 PLN

XIEGU

00009886
