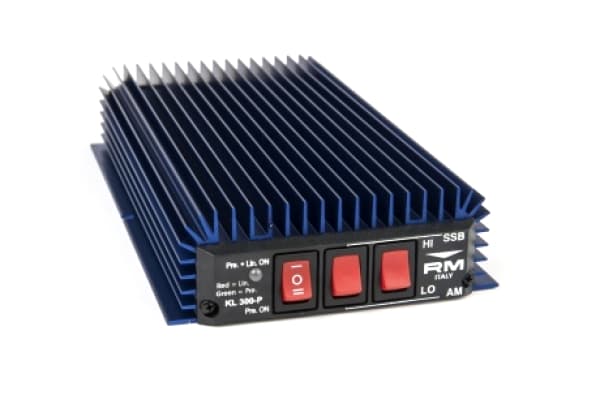

RM KL 300 P wzmacniacz mocy 3-30MHz, wbudowany przedwzmacniacz (150W/300W) Made in Italy

RM ITALY

Włoski producent sprzętu radiokomunikacyjnego na pasma amatorskie oraz CB. Firma założona w 1972 roku. Wszystkie produkty RM Italy są projektowane oraz produkowane we Włoszech - co jest rzadkością w dobie wszechobecnej azjatyckiej produkcji. Obecnie w ofercie RM Italy znajdziemy wzmacniacze mocy, filtry dolnoprzepustowe, zasilacze, splitery oraz reduktory napięcia.


RM KL 300 P
wzmacniacz mocy HF 25-30MHz

• maksymalna moc wyjściowa 150W AM/FM, 300W SSB/CW
• zakres pracy 25-30MHz
• przedwzmacniacz +25dB
• skrót mocy - dwa poziomy mocy wyjściowej na przełączniku
• zasilanie 12-14V DC
• kompaktowe wymiary 109 x 225 x 35mm

Wzmacniacz antenowy polepsza wyraźnie zasięg nadawania oraz odbioru w niewielkim stopniu (dzięki wbudowanemu przedwzmacniaczowi +25dB).

Wzmacniacz wyposażony jest w 3 przełączniki.

Przełącznik pierwszy od lewej: przedwzmacniacz (25db) włączany jest przełącznikiem na obudowie. Możemy go włączyć w trybie wzmacniacz+przedwzmacniacz lub sam przedwzmacniacz. Gdy jest włączony pali się zielona lampka sygnalizująca.

Wzmacniacz może być wpięty w instalację antenową na stałe, ale nie musi być cały czas używany (możemy np. używać tylko przedwzmacniacza).

Środkowy przełącznik odpowiada za wybór odpowiedniej emisji AM/SSB. Ważne, by zawsze był ustawiony zgodnie z wybraną emisją w radiotelefonie.

Instalacja RM KL-300-P

Wzmacniacz jest prosty w montażu, wystarczy go podłączyć w tor antenowy (między radiotelefon a antenę). Należy dostarczyć do niego odpowiednie zasilanie (zobacz dane techniczne - pobór prądu).

Wzmacniacz należy stosować tylko z bardzo dobrze zestrojoną anteną.

Przy wysokim SWR może się uszkodzić końcowy stopień mocy, który nie podlega gwarancji.

Maksymalną moc można uzyskać przy mocy doprowadzonej 10W AM/FM (rezultat ~150W) oraz 20W USB/LSB (rezultat ~300W).

By połączyć dużą moc z czystą modulacją (bez zniekształceń) nie należy doprowadzać do wzmacniacza maksymalnej mocy.

Optymalne ustawienie dla AM/FM to 2-3W. Doprowadzenie zbyt dużej mocy wejściowej do wzmacniacza grozi uszkodzeniem urządzenia.

Przy stosowaniu wzmacniacza rekomendujemy korzystanie z oryginalnego filtra dolnoprzepustowego RM 27/586.

950.00 PLN
