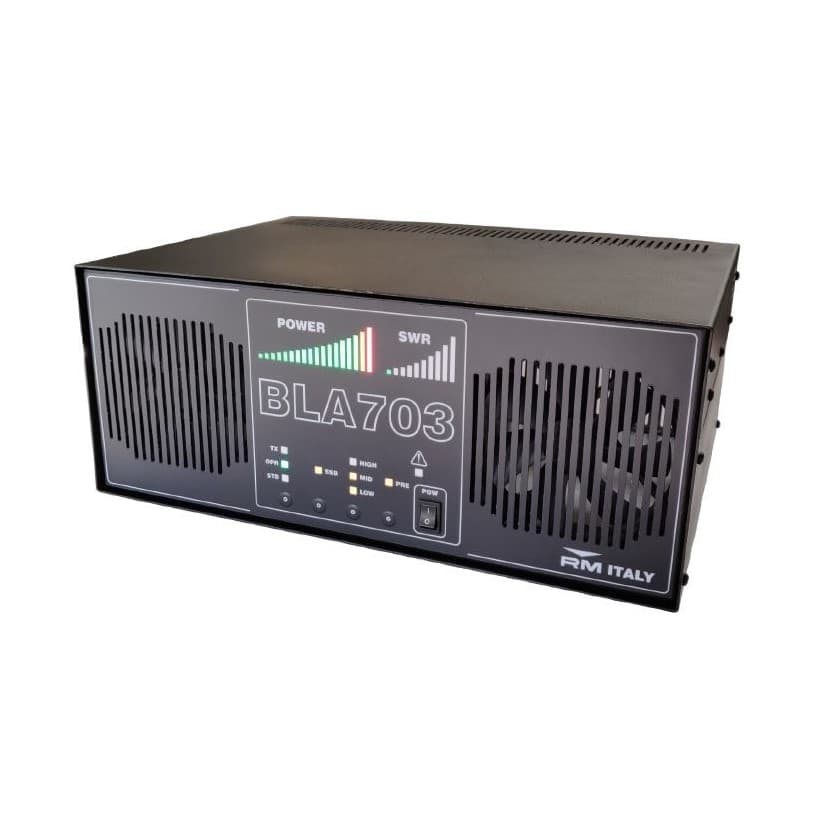

RM BLA 703 wzmacniacz mocy 500W AM/FM/SSB/CW/DATA 25-30MHz, wbudowany zasilacz sieciowy - Made in Italy

RM ITALY

Włoski producent sprzętu radiokomunikacyjnego na pasma amatorskie oraz CB. Firma założona w 1972 roku. Wszystkie produkty RM Italy są projektowane oraz produkowane we Włoszech - co jest rzadkością w dobie wszechobecnej azjatyckiej produkcji. Obecnie w ofercie RM Italy znajdziemy wzmacniacze mocy, filtry dolnoprzepustowe, zasilacze, splitery oraz reduktory napięcia.


RM BLA 703
wzmacniacz mocy 500W CB / 10m z wbudowanym zasilaczem

• zakres pracy 25-30MHz (pasmo KF 10m, CB)

• maksymalna moc wyjściowa 500W AM/FM/SSB/CW/DATA

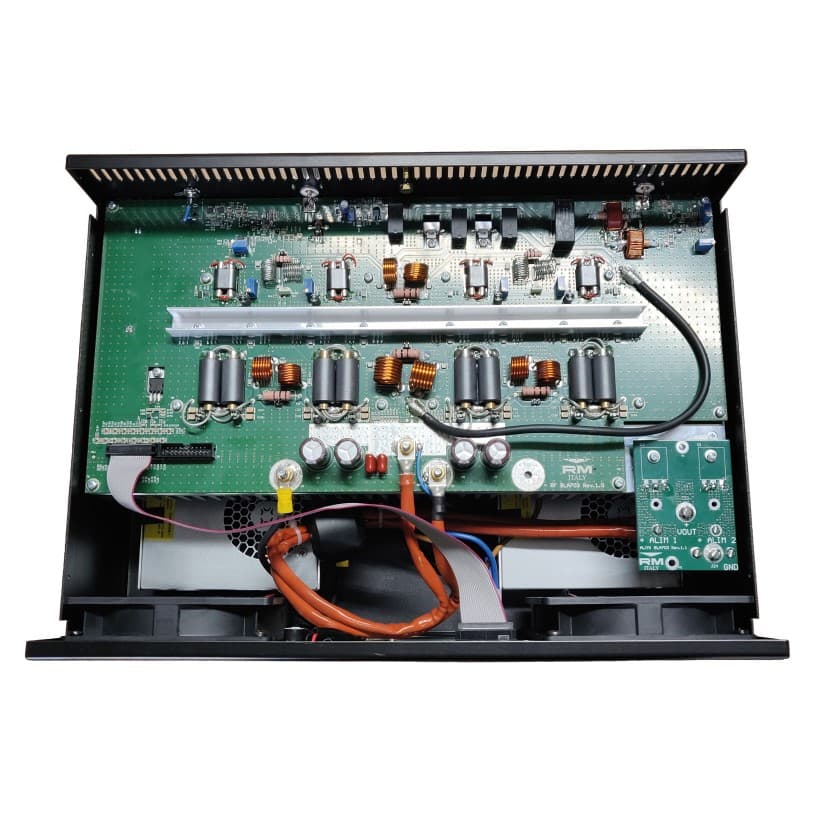

• 16 tranzystorów x RM 3 MOSFET

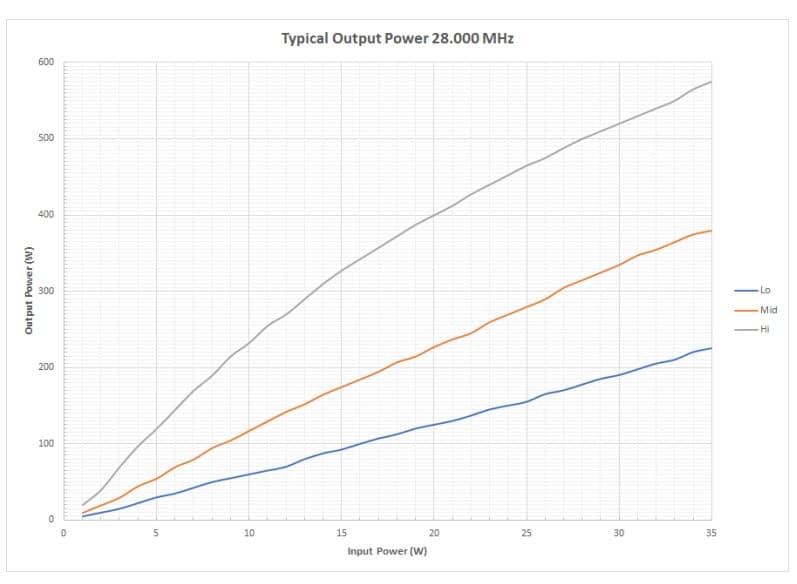

• skrót mocy - 3 poziomy mocy wyjściowej na przełączniku

• wbudowany przedwzmacniacz +25dB

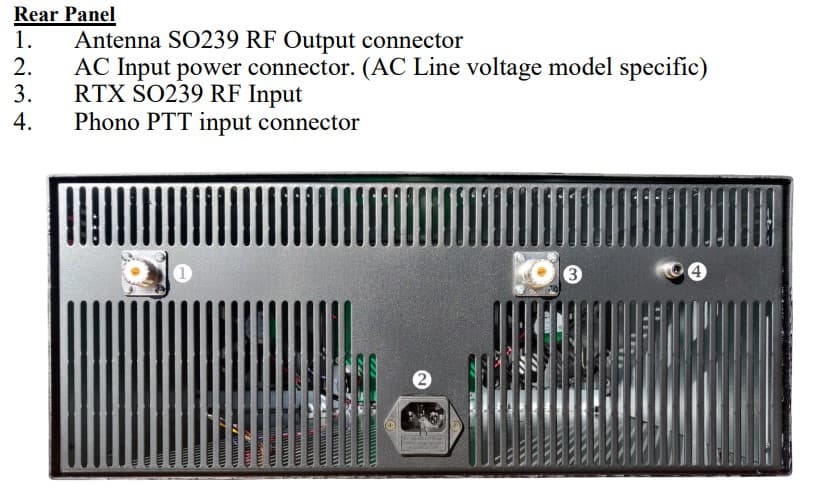

• gniazdo RCA do sterowania PTT

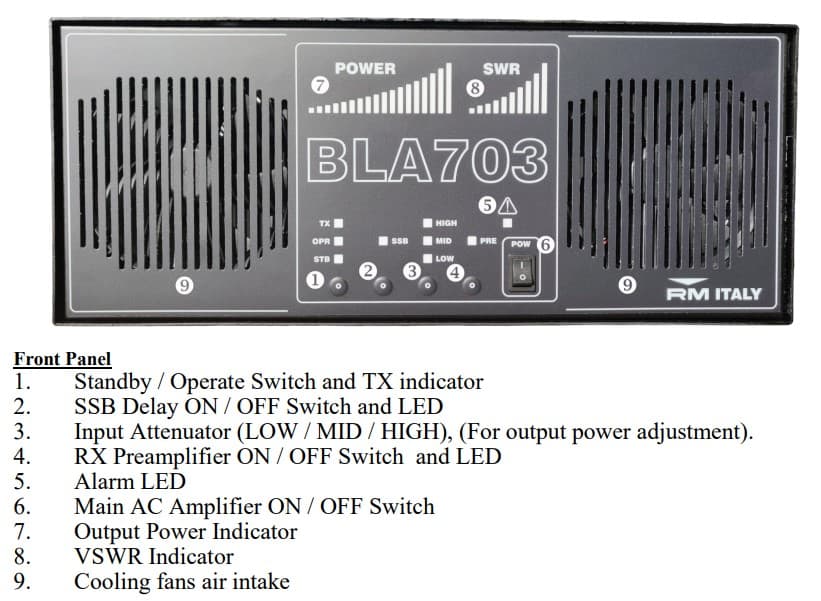

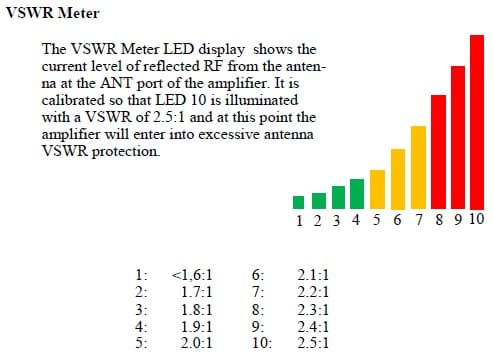

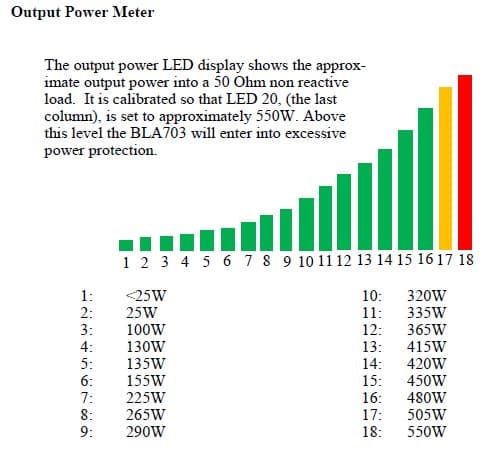

• wskażniki słupkowe LED (moc transmisji i SWR)

• zintegrowany układ chłodzenia (2 wentylatory)

• wbudowany zasilacz 230 VAC

• zbyt duża moc doprowadzona do wzmacniacza

• niedopasowana antena ze zbyt wysokim VSWR

• zabezpieczenie przed zbyt wysoką temperaturą

• zabezpieczenie przed transmisjami poza pasmem

Specyfikacja

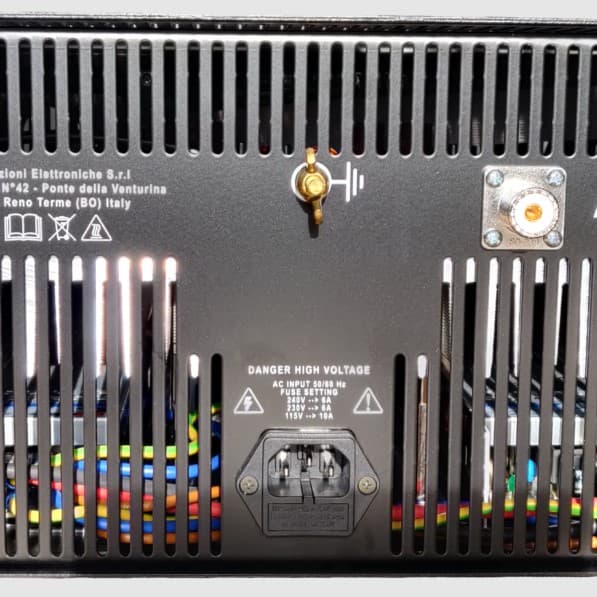

• zasilanie sieciowe: 110-230-240 VAC
• zakres pracy: 25-30MHz
• emisje pracy: AM, FM, SSB
• maksymalna moc wyjściowa: 500W
• maksymalny pobór prądu: 6 A/230 V
• input VSWR: 1.1-1.5:1
• output VSWR: 2.5:1
• moc doprowadzona: 1 - 35W

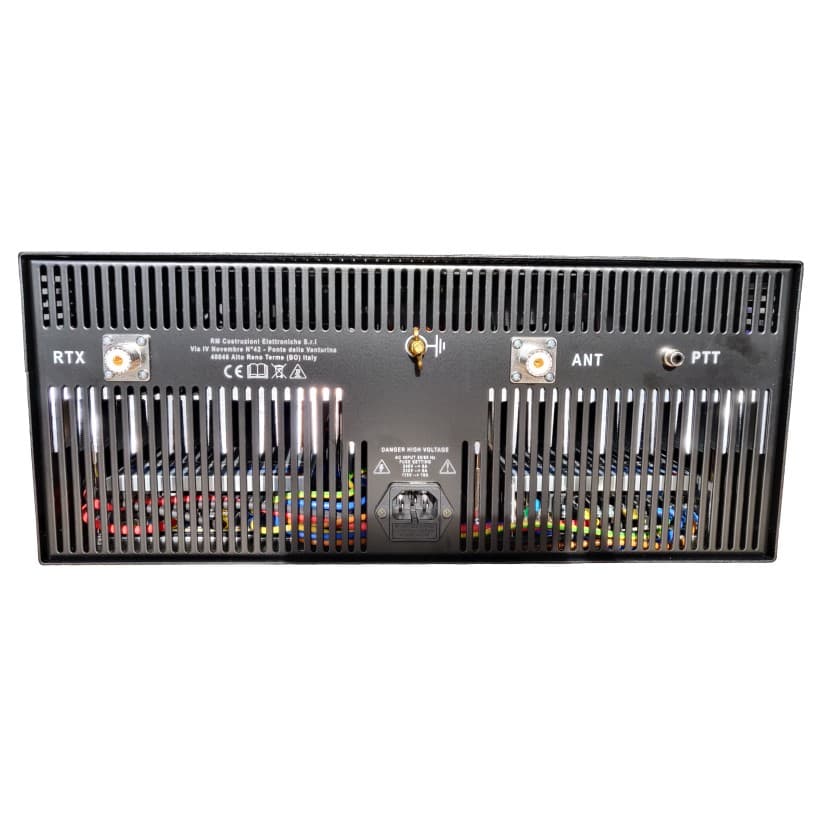

• złącza PL-259: 2
• wymiary: 415 x 305 x 170mm
• waga: 13kg

4 085.00 PLN

RM Italy

00008420

RM ITALY Włoski producent sprzętu radiokomunikacyjnego na pasma amatorskie oraz CB. Firma założona w 1972 roku. Wszystkie produkty RM Italy są projektowane oraz produkowane we Włoszech - co jest rzadkością w dobie wszechobecnej azjatyckiej produkcji. Obecnie w ofercie RM Italy znajdziemy wzmacniacze mocy, filtry dolnoprzepustowe, zasilacze, splitery oraz reduktory napięcia. RM BLA 703 wzmacniacz mocy 500W CB / 10m z wbudowanym zasilaczem RM BLA 703 - wzmacniacz mocy wyjściowej znanej włoskiej firmy RM: zakres pracy 25-30MHz (pasmo KF 10m, CB) maksymalna moc wyjściowa 500W AM/FM/SSB/CW/DATA 16 tranzystorów x RM 3 MOSFET skrót mocy - 3 poziomy mocy wyjściowej na przełączniku wbudowany przedwzmacniacz +25dB gniazdo RCA do sterowania PTT wskażniki słupkowe LED (moc transmisji i SWR) zintegrowany układ chłodzenia (2 wentylatory) wbudowany zasilacz 230 VAC Rozbudowane układy zabezpieczeń zastosowane w tym wzmacniaczu HF : zbyt duża moc doprowadzona do wzmacniacza niedopasowana antena ze zbyt wysokim VSWR zabezpieczenie przed zbyt wysoką temperaturą zabezpieczenie przed transmisjami poza pasmem BLA 703 - wzmacniacz mocy od renomowanej włoskiej firmy RM Italy. Zasilanie wzmacniacza nigdy nie było równie proste. Wystarczy podłączyć urządzenie do sieci elektrycznej 230 V. Zakres pracy 25-30MHz , wysterowanie z mocy doprowadzonej 1-35W AM/FM/SSB/CW/DATA. Wzmacniacz antenowy polepsza wyraźnie zasięg nadawania oraz odbioru w niewielkim stopniu (dzięki wbudowanemu przedwzmacniaczowi +25dB). Przedwzmacniacz (25db) włączany jest przełącznikiem z prawej strony frontu urządzenia. Gdy jest włączony pali się lampka sygnalizująca. Wzmacniacz może być wpięty w instalację antenową na stałe, ale nie musi być cały czas używany (możemy np. używać tylko przedwzmacniacza). Przełącznik mocy służy do wyboru jednego z trzech poziomów mocy wyjściowej. Ogromną zaletą tej funkcji jest fakt, że nie jest wymagana ingerencja w radiotelefon, by uzyskać odpowiednie wysterowania wzmacniacza (HIGH, MID, LOW). Zintegrowane wentylatory i duży radiator zapewniają wydajne chłodzenie. Instalacja RM BLA-703 Wzmacniacz jest prosty w montażu, wystarczy go podłączyć w tor antenowy (między radiotelefon a antenę). Należy dostarczyć do niego odpowiednie zasilanie ~230 V . Do wzmacniacza potrzebny jest opcjonalny kabel połączeniowy radiotelefon-wzmacniacz o długości co najmniej 90cm. Rekomendujemy wysokiej jakości kabel niskostratny o długości 100cm z zalutowanymi wtykami. Wzmacniacz należy stosować tylko z bardzo dobrze zestrojoną anteną (VSWR <1.5). Przy wysokim SWR może się uszkodzić końcowy stopień mocy, który nie podlega gwarancji. Maksymalną moc można uzyskać przy mocy doprowadzonej 35W (rezultat ~500W). By połączyć dużą moc z czystą modulacją (bez zniekształceń) nie należy doprowadzać do wzmacniacza maksymalnej mocy. Stosowanie wzmacniaczy mocy w paśmie 27MHz jest w Polsce niedozwolone. Przyrost osiągów nadawania Aby podnieść sygnał o 1S należy dostarczyć ok. 4-krotnie więcej mocy. Czyli: 1W - 4W - 16W - 64W - 256W itd. Podsumowując: zwiększając moc radiotelefonu z 4W do 40W nie będziemy 10 razy dalej/głośniej nadawać, sygnał wzrośnie o ok. 2S. Wykres mocy wyjściowej - 28MHz: Specyfikacja zasilanie sieciowe: 110-230-240 VAC zakres pracy: 25-30MHz emisje pracy: AM, FM, SSB maksymalna moc wyjściowa: 500W maksymalny pobór prądu: 6 A/230 V input VSWR: 1.1-1.5:1 output VSWR: 2.5:1 moc doprowadzona: 1 - 35W złącza PL-259: 2 wymiary: 415 x 305 x 170mm waga: 13kg Gwarancji nie podlegają tranzystory końcowe mocy. Zawartość przesyłki ze sklepu Konektor: RM BLA703 wzmacniacz mocy instrukcja obsługi w języku angielskim dowód zakupu (paragon lub faktura VAT)
