Diamond DP-KE137

 antena stacjonarna QFH do odbioru NOAA 137MHz / ACARS 135MHz

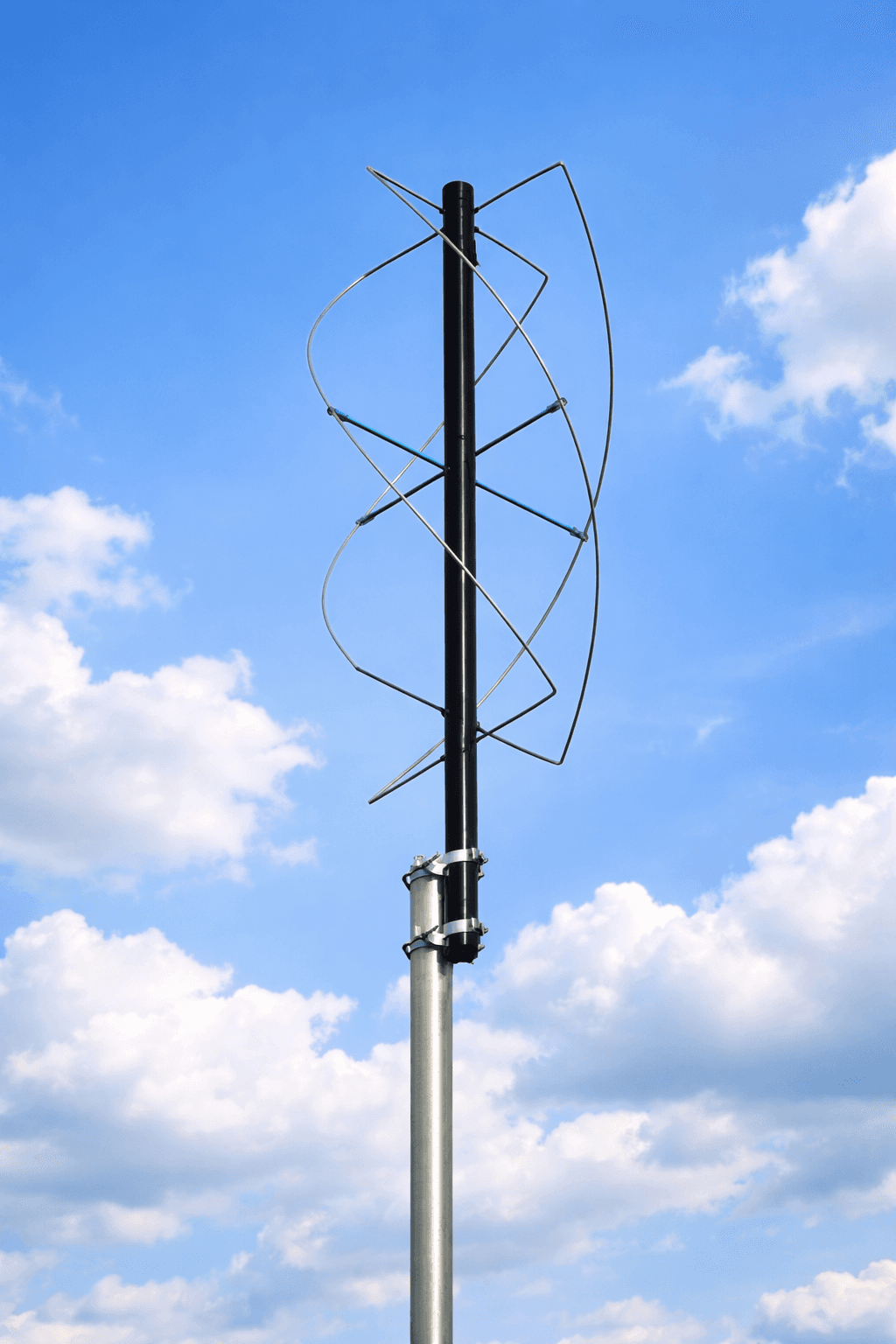

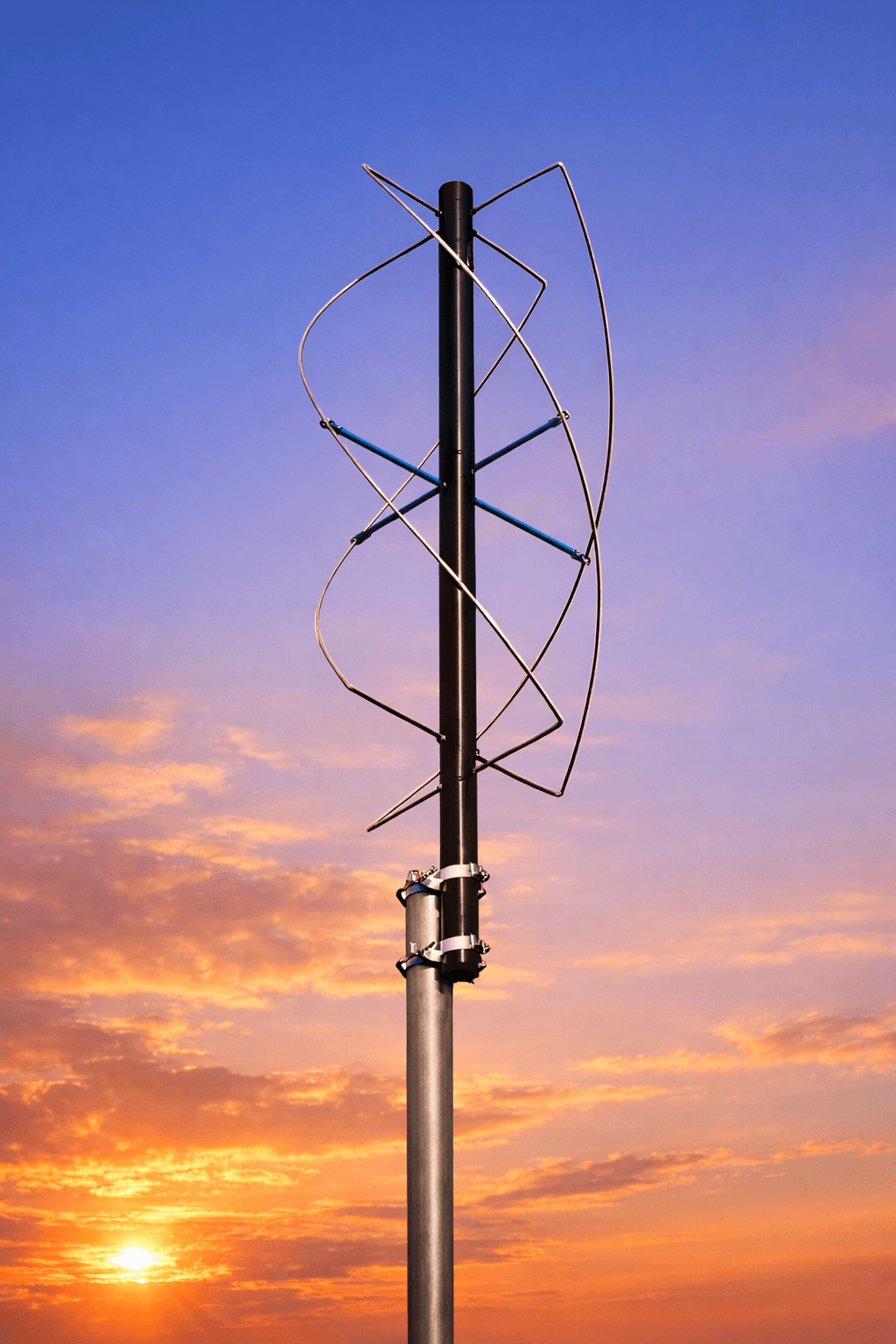

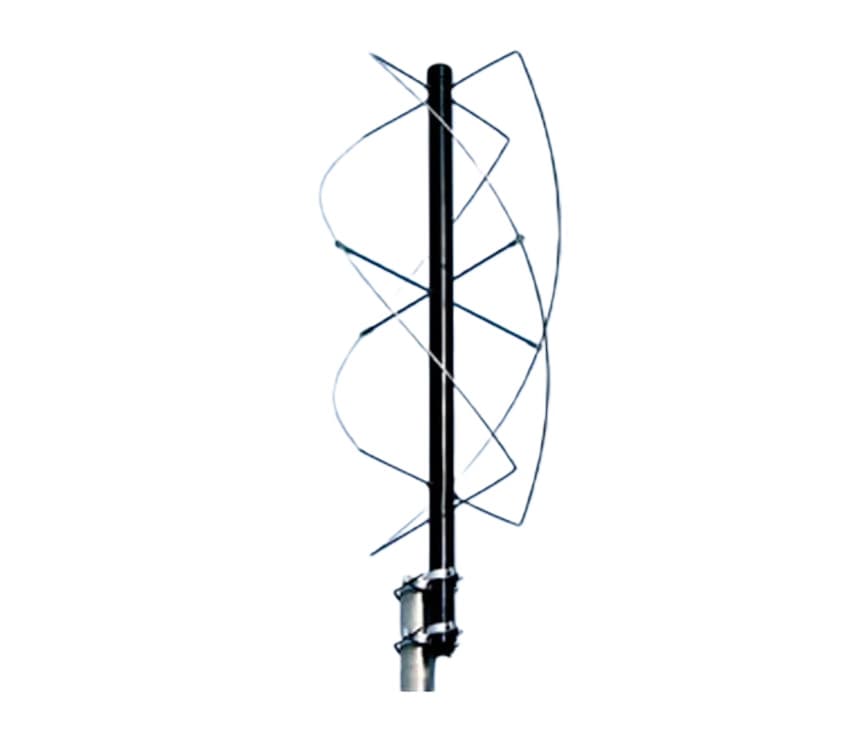

DIAMOND DP-KE137 - antena QFH do odbioru NOAA 137 MHz i ACARS 135 MHz

Diamond DP KE137 to specjalistyczna, kołowo spolaryzowana antena odbiorcza typu QFH (Quadrifilar Helix) zaprojektowana do stabilnego odbioru sygnałów z meteorologicznych satelitów NOAA w paśmie ~137 MHz oraz transmisji ACARS z samolotów w okolicach 135 MHz.

Dzięki konstrukcji QFH antena bardzo dobrze odbiera satelity nisko nad horyzontem i w zenicie, co jest bardzo ważne przy przelotach LEO.

Zasada działania (w prostych słowach)

Satelity NOAA podczas przelotu zmieniają polaryzację i poziom sygnału, a klasyczne anteny (np. dipol) potrafią wtedy „falować” w odbiorze.

QFH w DP-KE137 ma geometrię, która zapewnia prawie dookólną charakterystykę oraz polaryzację kołową - dzięki temu sygnał jest bardziej stabilny, a odbiór łatwiejszy bez mechanicznego śledzenia satelity (np. za pomocą rotora antenowego).


Więcej merytorycznych informacji na temat NOAA, ACARS oraz anteny QFH znajdziesz na naszym blogu ----> kliknij TUTAJ.

NOAA - co to jest i po co to odbierać?

NOAA (National Oceanic and Atmospheric Administration) to amerykańska agencja zajmująca się m.in. meteorologią.

Część satelitów pogodowych nadaje w paśmie ~137 MHz analogowe transmisje obrazów (APT), które hobbystycznie odbiera się np. na odbiornikach SDR / odbiornikach globalnych / skanerach radiowych  i dekoduje do zdjęć zachmurzenia / pogody.

ACARS - co to jest i co można usłyszeć?

ACARS (Aircraft Communications Addressing and Reporting System) to system cyfrowych krótkich komunikatów (taki „SMS” dla lotnictwa) wymienianych między samolotem a stacjami naziemnymi - często realizowany przez radio w paśmie lotniczym.

Do nasłuchu używa się zwykłego odbiornika SDR + dekoder (oprogramowanie), a DP-KE137 jest strojoną anteną pod okolice 135 MHz.


Wskazówki montażowe (praktyczne)

• Zamontuj antenę możliwie wysoko i z „widokiem nieba” (szczególnie na horyzont) - to znacznie poprawia odbiór przelotów satelit NOAA

• stosuj możliwie dobrej jakości kabel koncentryczny i krótkie odcinki (przy 137 MHz straty kabla mają znaczenie)

• do odbiornika SDR często pomaga filtr/preamplifier przy antenie (zależnie od długości kabla i lokalnych zakłóceń).



Więcej merytorycznych informacji na temat NOAA, ACARS oraz anteny QFH znajdziesz na naszym blogu ----> kliknij TUTAJ.






Specyfikacja:

• częstotliwość pracy: 135-137MHz (odbiór)
• typ anteny: QFH (Quadrifilar Helix), polaryzacja kołowa - stabilny odbiór satelitów NOAA i ACARS
• długość: 100cm
• impedancja: 50 Ohm
• złącze SO-239 (UHF żeńskie)
• wymagana średnica masztu 25-60mm
• waga: ok. 1,1kg

Uwaga!

Diamond DP-KE137 jest anteną tylko odbiorczą - nie jest przystosowana do nadawania.

Zawartość przesyłki ze sklepu Konektor:

• antena stacjonarna NOAA/ACARS Diamond DP-KE137

• dowód zakupu (paragon lub faktura VAT)
