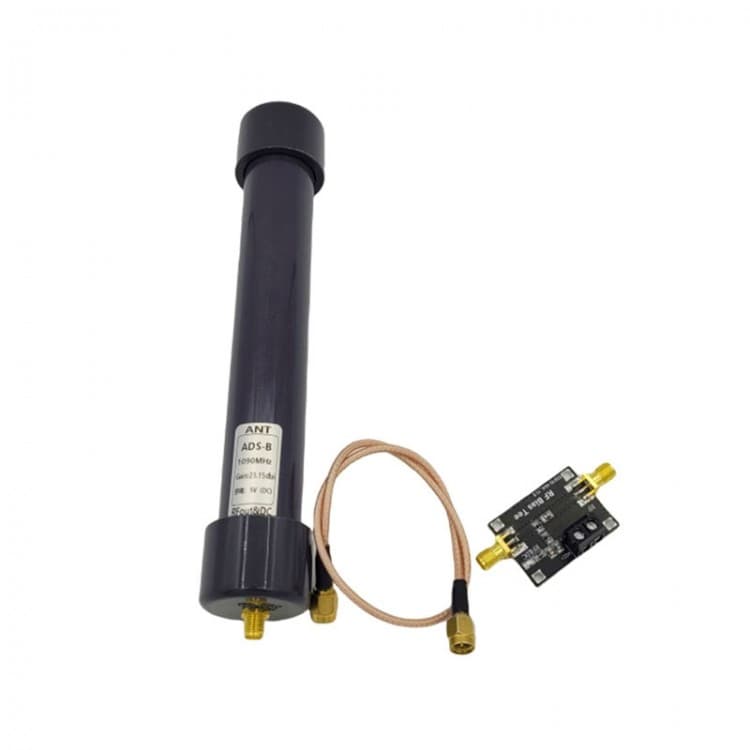

Aktywna antena bazowa ADS-B 1090MHz długość 18cm, bias tee, wzmacniacz 23dB - odbiór ADS-B samoloty, Flight Radar - np. do odbiorników RTL SDR, FlightAware

dookólna antena bazowa do odbioru systemu lotniczego ADS-B



Antena masztowa ADS-B typu aktywnego:

• długość całkowita 18cm
• zakres pracy ADS-B 1090MHz - możliwy odczyt parametrów lotu samolotu drogą radiową
• fiberglass - wykonana z włókna szklanego - odporna na silny wiatr
• wzmacniacz odbioru
• zasilanie typu Bias Tee
• zysk 23.15dBi
• promieniowanie dookólne
• złącze antenowe niskostratne SMA żeńskie
• kabel połączeniowy antena-wzmacniacz 50cm w komplecie.

Do anteny należy podłączyć zasilanie 5V (do modułu oznaczonego RF Bias Tee).

Oznaczenie terminali: GND (minus), VCC+ (plus).

Ultrakompaktowa antena bazowa (tylko 18cm długości) z włókna szklanego działająca w zakresie pracy systemu ADS-B (1090MHz).

ADS-B (Automatic Dependent Surveillance – Broadcast) to system montowany na pokładach samolotów, który co sekundę nadaje aktualne parametry lotu drogą radiową.

Komunikaty te nie są szyfrowane, więc każdy może je odebrać i odczytać za pomocą odpowiedniego odbiornika.

Popularna strona internetowa dla pasjonatów śledzenia samolotów FlightRadar24 bazuje właśnie na systemie ADS-B.


Filmy na YouTube:
https://www.youtube.com/watch?v=6pJyCHh_cpE
https://www.youtube.com/watch?v=ob-8EzPaytY

Przykładowe informacje przekazywane przez łączność ADS-B:

• pozycja GPS
• wysokość lotu
• aktualna prędkość
• identyfikator samolotu.

Do anteny potrzebne jest odpowiednie okablowanie antena/radioodbiornik (nie ma go w zestawie z anteną):

przewód niskostratny RF-5 Satec sprzedawany na metry bieżące

wtyk SMA do popularnych odbiorników SDR (potrzebny także tego samego typu od strony anteny)

opcjonalny montaż wtyku SMA (usługa) - jeśli mamy wysłać wtyk już zamontowany na przewodzie


Polecane odbiorniki pozwalające na odbiór komunikatów ADS-B:

SDR S300U v2
SDR N300U v2
SDR RTL-SDR.com
SDRPlay RSP1A
SDRPlay RSPdx

Na rynku dostępne są również tańsze tunery DVB-T (w cenie poniżej 100zł), które teoretycznie również pozwalają na odbiór ADS-B, jednak nie polecamy sprzętu o tych parametrach odbiorczych.



Specyfikacja:

• długość: ok. 18cm
• częstotliwość pracy: 1090MHz +/- 15MHz
• SWR <1.5
• zysk 23.15dBi
• SNR: NF<0.75
• promieniowanie: dookólne
• osłona fiberglass (włókno szklane)
• wymagane zasilanie: 5V
• złącze antenowe niskostratne typu SMA żeńskie (SMA-F)

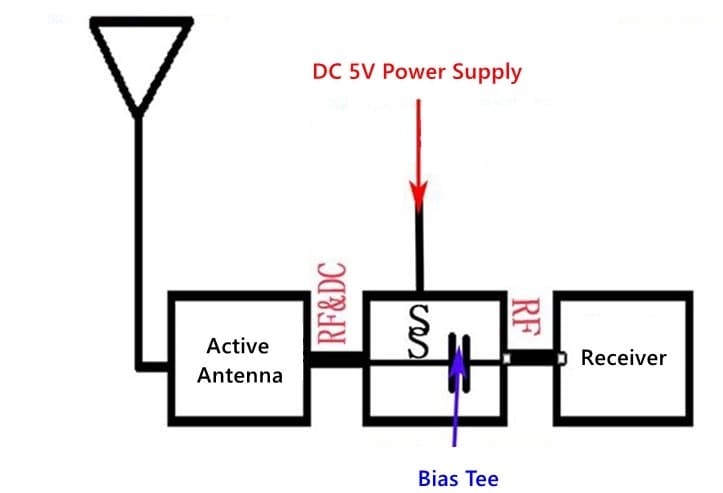

Schemat podłączenia:

Zawartość przesyłki ze sklepu Konektor:

• antena bazowa ADS-B 18cm

• RF Bias Tee

• kabel połączeniowy 50cm z wtykami SMA

• dowód zakupu (paragon lub faktura VAT)
