RADIORA ADSB-1 antena bazowa 1090MHz długość 70cm - odbiór ADS-B, lotnictwo, Flight Radar - np. do odbiorników RTL SDR, FlightAware





RADIORA ADSB-1

 dookólna antena bazowa do odbioru systemu lotniczego ADS-B w czasie rzeczywistym



Radiora ADS-B - antena stacjonarna UHF:

• długość całkowita 70cm
• zakres pracy ADS-B 1090MHz - możliwy odczyt parametrów lotu samolotu drogą radiową

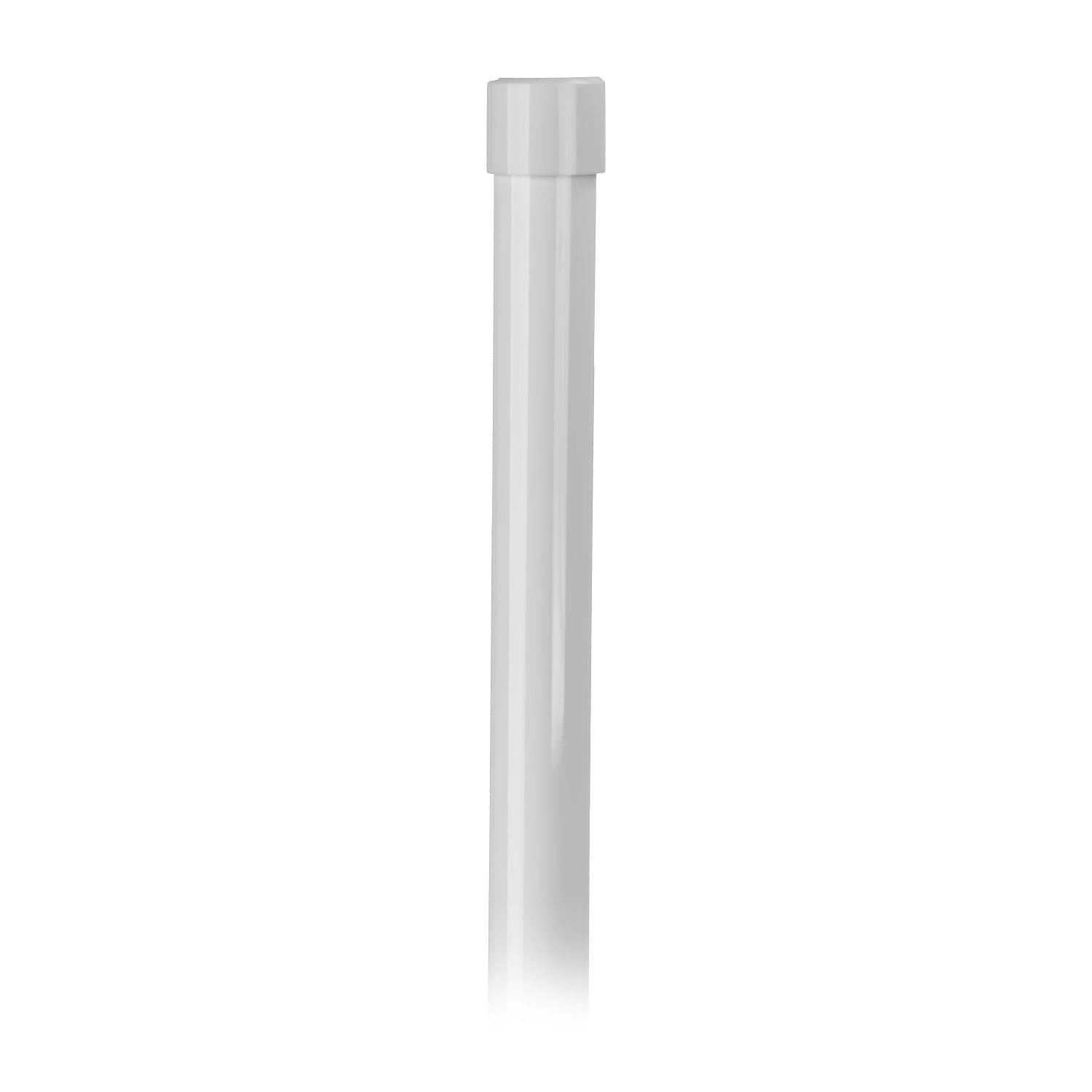

• fiberglass - wykonana z włókna szklanego - odporna na silny wiatr
• szerokość pasma z optymalnym SWR niższym od 2.0 ~80MHz
• promieniowanie dookólne
• zysk 6.0dBi
• charakterystyka: 5/8 lambda
• złącze antenowe niskostratne typu N (N-F)
• waga ok. 0,4kg
• uchwyy montażowe do masztu/barierki w komplecie
• świetna relacja ceny do możliwości.

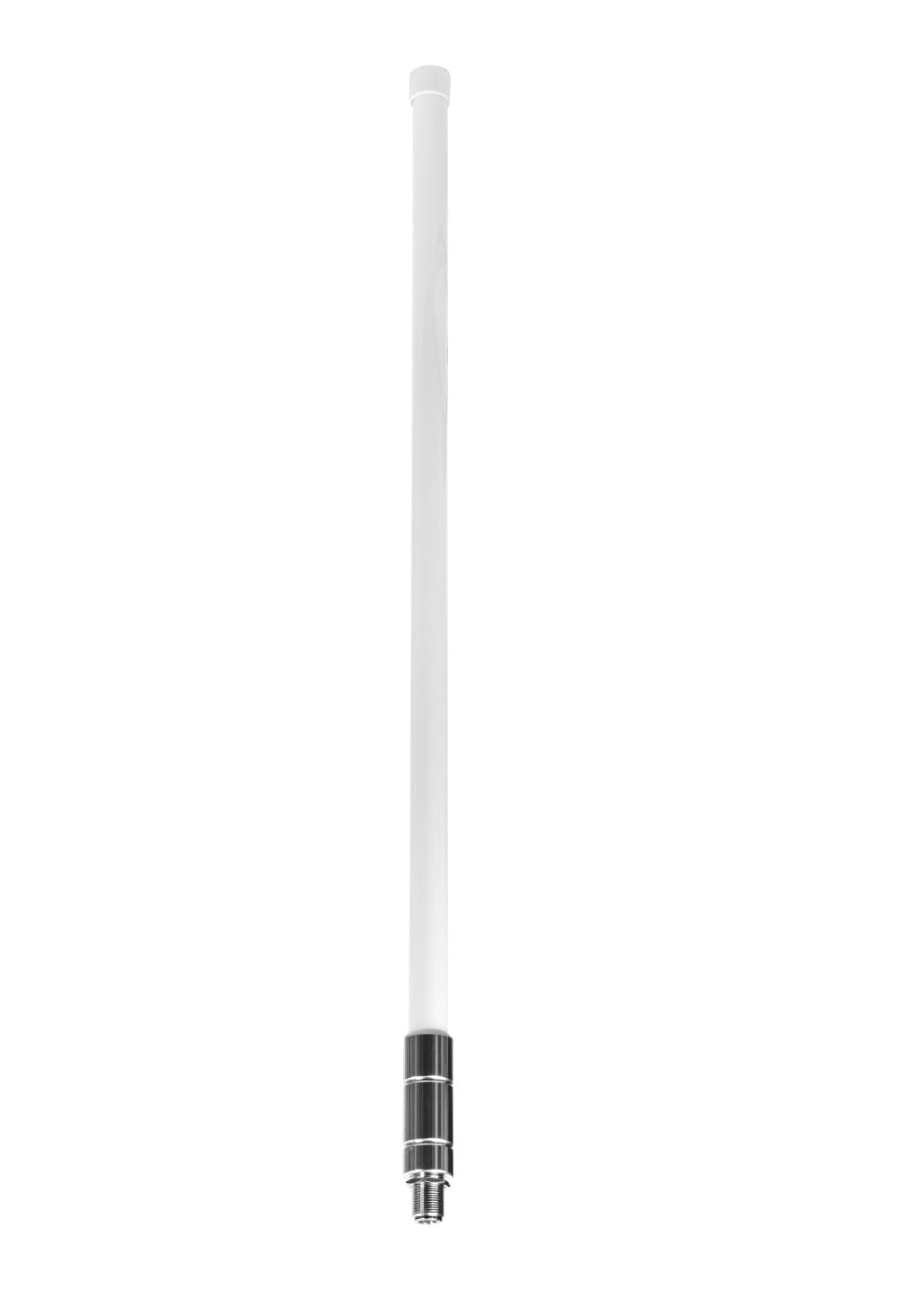

Radiora ADSB-1 to kompaktowa antena bazowa z włókna szklanego działająca w zakresie pracy systemu ADS-B (1090MHz).

ADS-B (Automatic Dependent Surveillance – Broadcast) to system montowany na pokładach samolotów, który co sekundę nadaje aktualne parametry lotu drogą radiową. Komunikaty te nie są szyfrowane, więc każdy może je odebrać i odczytać za pomocą odpowiedniego odbiornika.

Popularna strona internetowa dla pasjonatów śledzenia samolotów FlightRadar24 bazuje właśnie na systemie ADS-B.


Filmy na YouTube:
https://www.youtube.com/watch?v=6pJyCHh_cpE
https://www.youtube.com/watch?v=ob-8EzPaytY

Przykładowe informacje przekazywane przez łączność ADS-B:

• pozycja GPS
• wysokość lotu
• aktualna prędkość
• identyfikator samolotu.

Szerokość pasma pracy anteny Radiora ADSB-1 z SWR <2.0 wynosi aż ~80MHz.

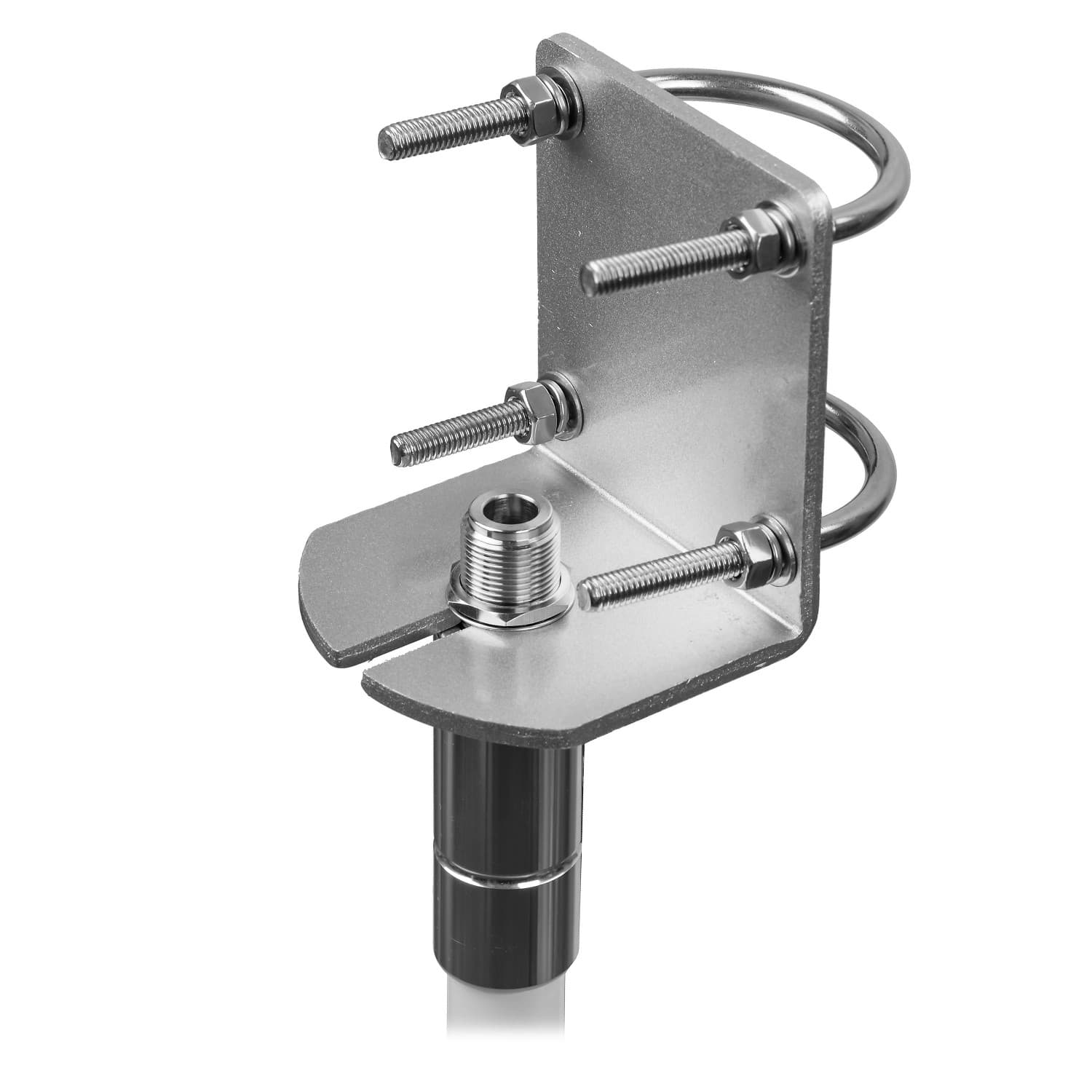

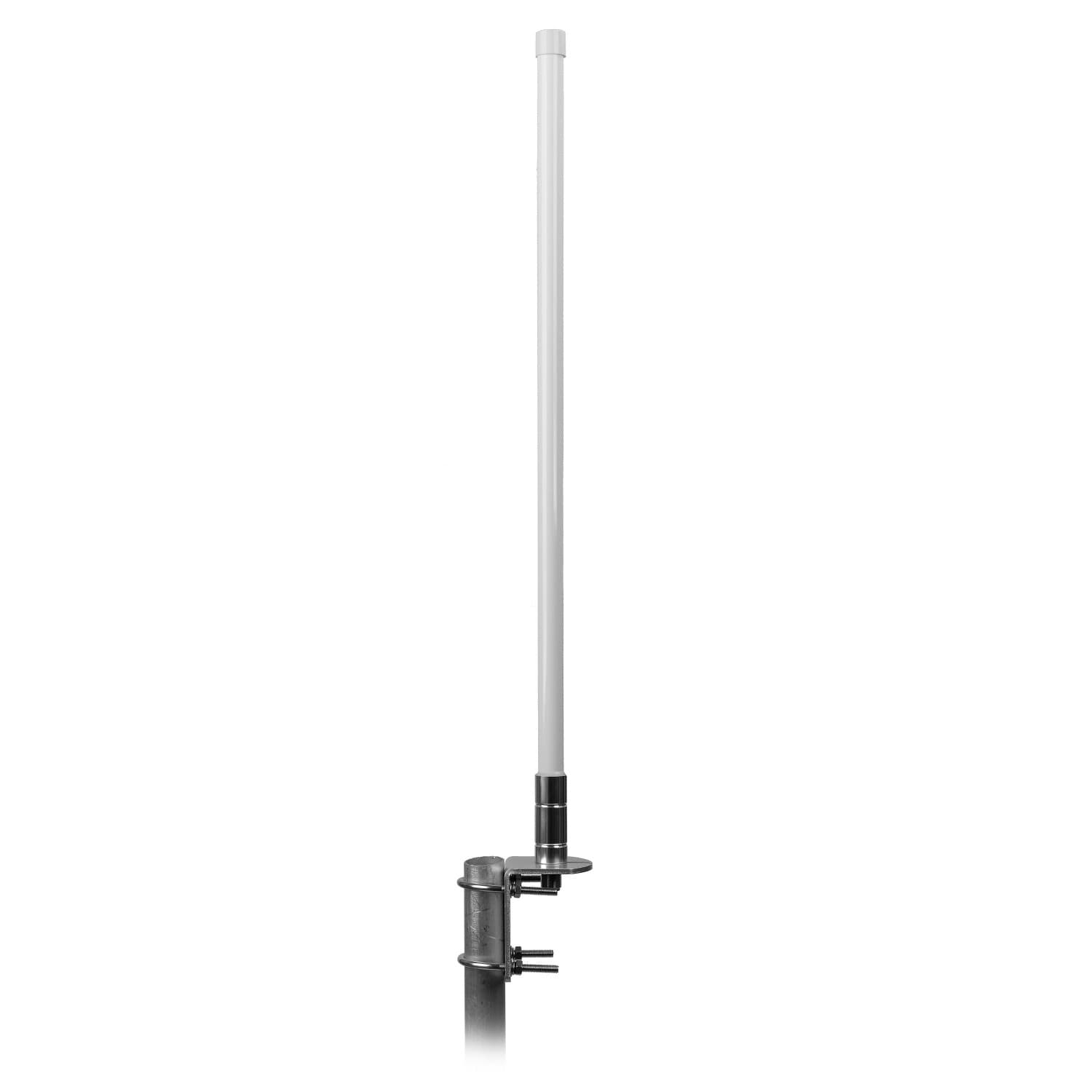

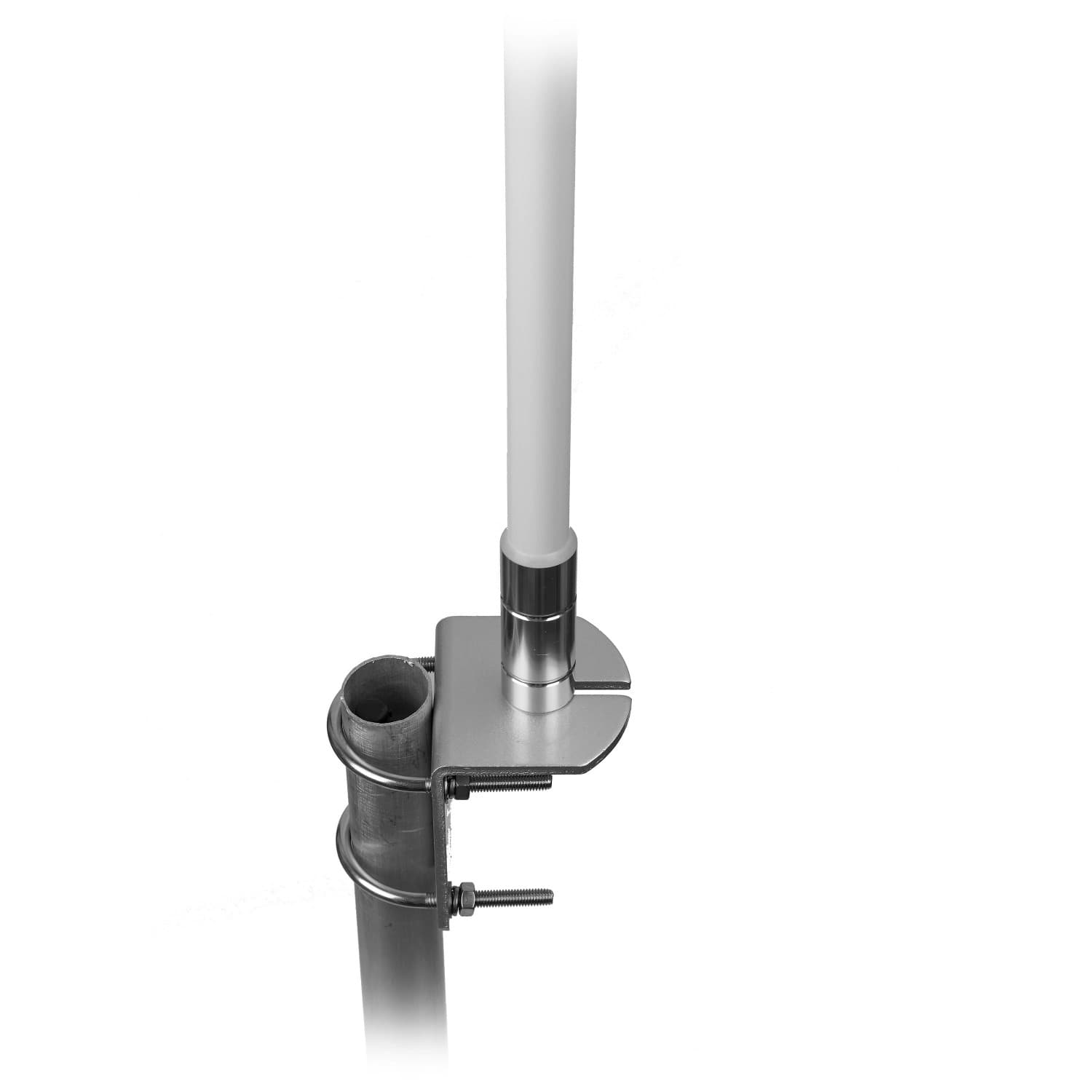

Bardzo prosty montaż. W zestawie cybanty do montażu na maszcie lub na barierce (np. balkonu).

Długość anteny to tylko 70cm.

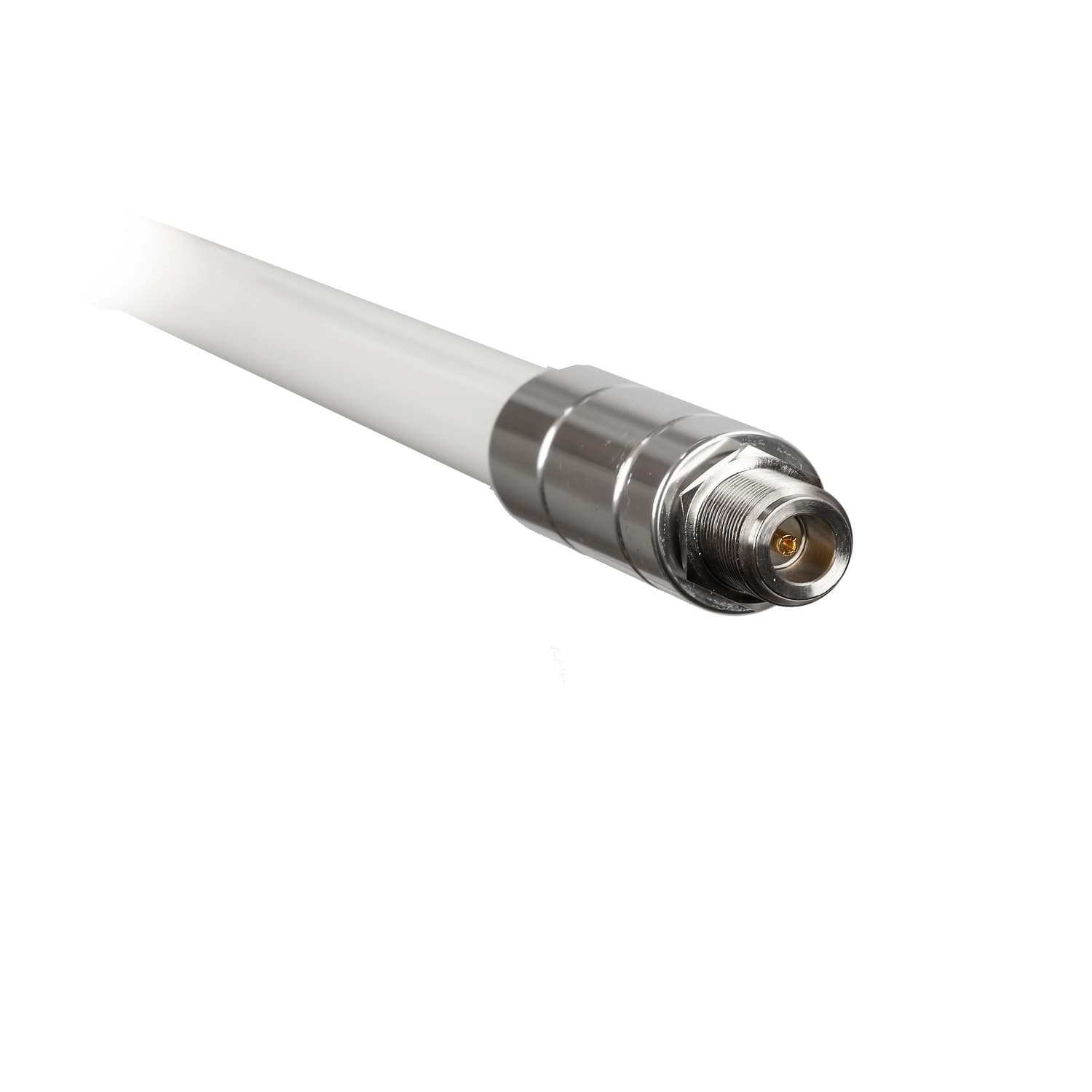

Zasilanie od dołu - złącze niskostratne typu N żeńskie.

Do anteny Radiora ADSB-1 potrzebne jest odpowiednie okablowanie (nie ma go w zestawie z anteną):

przewód niskostratny RF-5 Satec sprzedawany na metry bieżące

wtyk N na przewód RF-5

wtyk SMA do popularnych odbiorników SDR

opcjonalny montaż wtyku N (usługa) - jeśli mamy wysłać wtyk już zamontowany na przewodzie

opcjonalny montaż wtyku SMA (usługa) - jeśli mamy wysłać wtyk już zamontowany na przewodzie


Polecane odbiorniki pozwalające na odbiór komunikatów ADS-B:

FlightAware Pro Stick
SDR S300U v2
SDR N300U v2
SDR RTL-SDR.com
SDRPlay RSP1A
SDRPlay RSPdx

Na rynku dostępne są również tańsze tunery DVB-T (w cenie poniżej 100zł), które teoretycznie również pozwalają na odbiór ADS-B, jednak nie polecamy sprzętu o tych parametrach odbiorczych.


Specyfikacja:

• częstotliwość pracy: 1050-1130MHz
• VSWR dla 1090MHz: ~1.1 SWR
• promieniowanie: dookólne
• zysk 6.0dBi
• 5/8 lambda
• osłona fiberglass (włókno szklane)
• złącze antenowe niskostratne typu N (N-F)
• wysokość anteny: 70cm (całkowita)
• waga: ok. 400g

Zawartość przesyłki ze sklepu Konektor:

• antena bazowa ADS-B Radiora ADSB-1

• uchwyt do masztu

• cybanty 2szt.

• dowód zakupu (paragon lub faktura VAT)

295.00 PLN
