Icom AH-6 skrzynka antenowa np. do IC-7300, IC-718, IC-7100, IC-7300MK2

ICOM

Oficjalny początek firmy ICOM (Inoue COMmunications) to 10 kwietnia 1964 roku. Jej założycielem jest Tokuzo Inoue znany pod krótkofalarskim znakiem JA3FA
lub jako Mr. ICOM. Producent niezawodnych produktów wysokiej jakości i jeden z niewielu na świecie mający w swojej ofercie amatorski sprzęt radiowy, morski, lotniczy i komercyjny.

Icom AH-6

automatyczny tuner antenowy HF/50MHz

Icom AH-6:

• automatyczna zewnętrzna skrzynka antenowa na pasma HF i 50MHz

• zakres pracy z anteną long wire: 1,8–54MHz dla przewodu o długości minimum 30m

• zakres pracy z anteną long wire: 3,5–54MHz dla przewodu o długości minimum 7m

• obsługa anten zasilanych kablem koncentrycznym 50 Ω przez gniazdo SO-239

• zakres dopasowania anten podłączonych do SO-239: 16,7–150 Ω

• maksymalna moc wejściowa: 120W

• moc wymagana podczas strojenia: 5–15W, nominalnie 10W

• typowy czas automatycznego strojenia: 2–3 sekundy

• pamięć 200 ustawień dopasowania i przywołanie zapisanego ustawienia w około 1 sekundę

• dokładność strojenia: VSWR 2,0:1 lub mniej, z wyjątkiem długości odpowiadających wielokrotności ½ fali

• dwa wybierane wyjścia antenowe: zacisk do anteny long wire oraz gniazdo SO-239; nie wolno używać ich jednocześnie

• zasilanie i sterowanie bezpośrednio z kompatybilnego transceivera Icom

• ekranowany przewód sterujący OPC-1465 o długości 10m w zestawie

• obudowa o stopniu ochrony IP54, przeznaczona do instalacji zewnętrznych

• wymagane prawidłowe uziemienie, szczególnie podczas pracy z anteną long wire

• kompaktowe wymiary: 172 × 230 × 71 mm

• waga: około 1,25 kg


Kompatybilne radiostacje Icom z AH-6:

• Icom IC-7100

• Icom IC-718

• Icom IC-7300

• Icom IC-7300MK2

• Icom IC-7610

• Icom IC-7760

W przypadku IC-7760 moc na odpowiednim wyjściu antenowym jest automatycznie ograniczana do maksymalnie 100 W po podłączeniu AH-6.

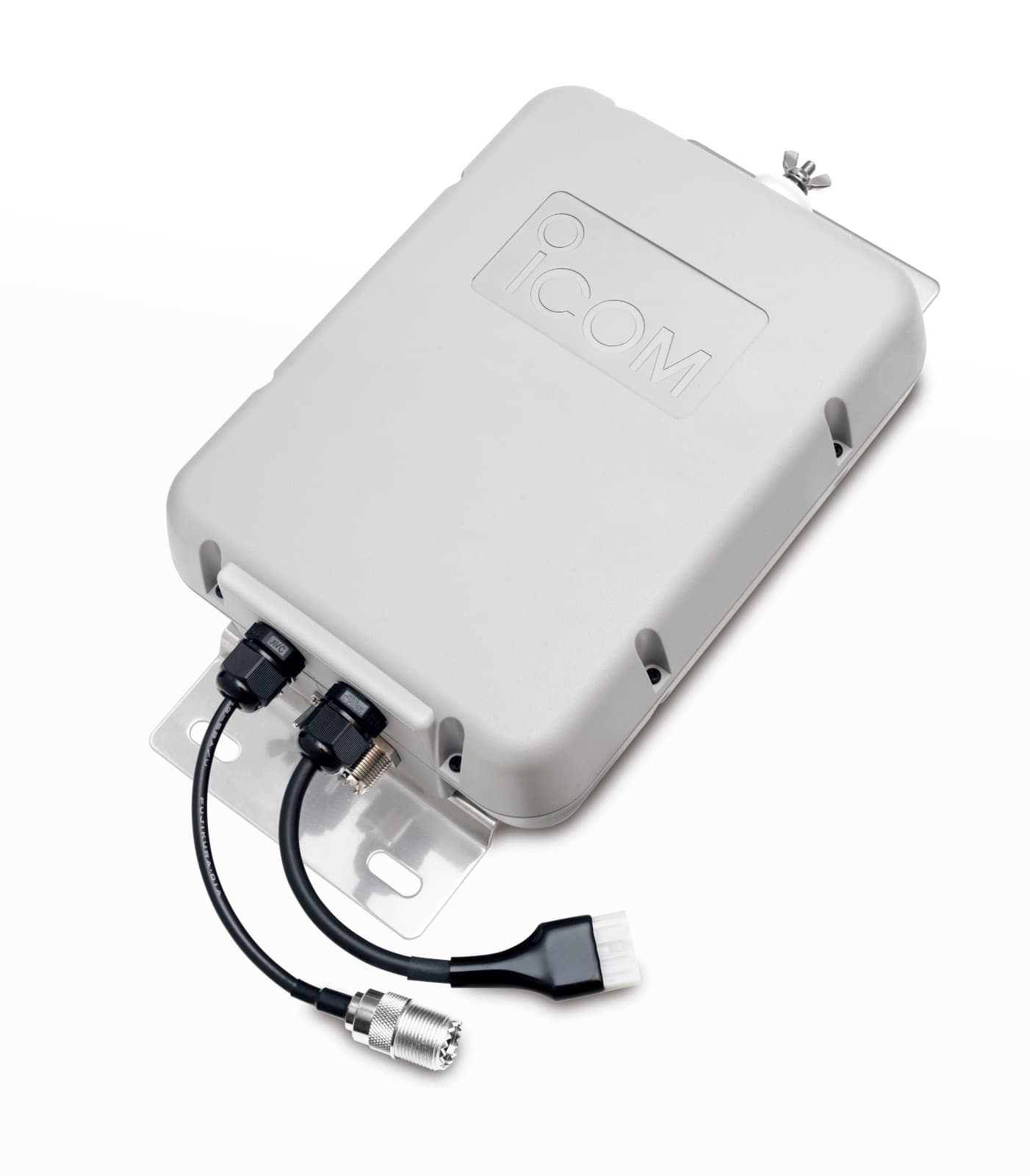

Icom AH-6 to zewnętrzna automatyczna skrzynka antenowa przeznaczona do współpracy z kompatybilnymi transceiverami Icom.

Obsługuje anteny przewodowe typu long wire oraz anteny zasilane kablem koncentrycznym o impedancji nominalnej 50 Ω.

Zakres pracy obejmuje pasma od 1,8 do 54 MHz, czyli amatorskie pasma HF oraz 6m.

AH-6 montuje się w pobliżu anteny.

Sterowanie i zasilanie doprowadzane są z radiostacji za pomocą przewodu OPC-1465, natomiast sygnał radiowy przesyłany jest oddzielnym kablem koncentrycznym.

Przewód sterujący o długości około 10m znajduje się w zestawie; kabel koncentryczny należy dobrać osobno.

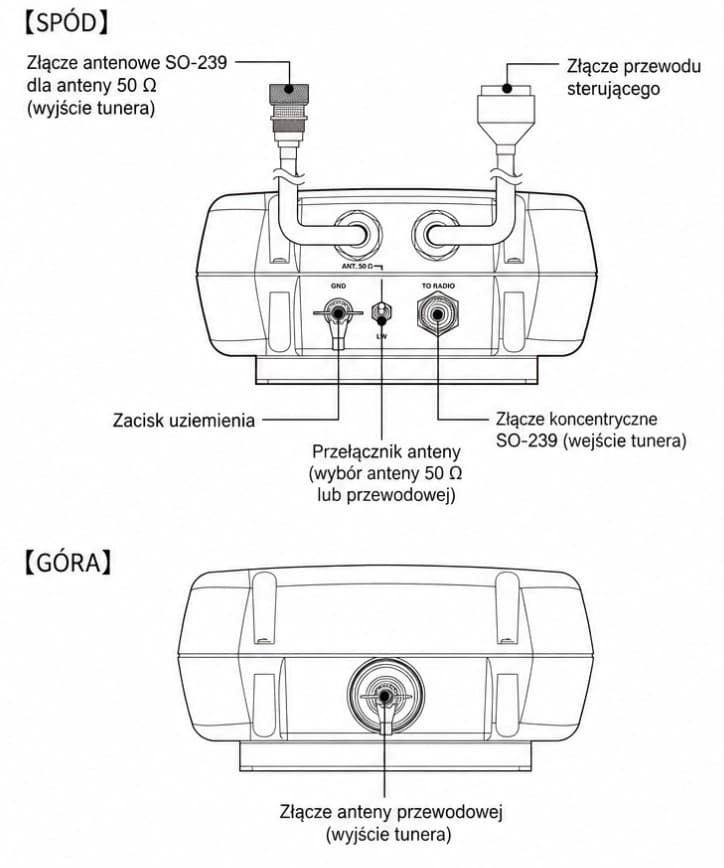

Dwa sposoby podłączenia anteny

Skrzynka wyposażona jest w dwa oddzielne wyjścia antenowe:

• zacisk śrubowy do anteny przewodowej long wire,

• gniazdo SO-239 do anteny zasilanej linią koncentryczną 50 Ω.

Rodzaj używanego wyjścia wybiera się przełącznikiem LW / ANT. 50 Ω.

Do urządzenia nie wolno podłączać dwóch anten jednocześnie.

Icom ostrzega, że odbita moc pojawiająca się na niewybranym wyjściu może podczas nadawania uszkodzić skrzynkę.

Praca z anteną long wire

Zakres strojenia zależy od długości promiennika:

• 1,8–54 MHz – dla przewodu o długości co najmniej 30 m,

• 3,5–54 MHz – dla przewodu o długości co najmniej 7 m.

Podane długości są wymaganiami minimalnymi, a możliwość uzyskania dopasowania zależy również od miejsca instalacji, sposobu prowadzenia przewodu, uziemienia i otoczenia anteny.

Skrzynka może nie dostroić promiennika mającego długość równą połowie fali lub jej wielokrotności dla używanej częstotliwości.

Praca z anteną 50 Ω

Gniazdo SO-239 pozwala podłączyć antenę pionową, dipolową lub inną konstrukcję zasilaną kablem koncentrycznym.

Producent określa zakres dopasowywanej impedancji niesymetrycznej na:

16,7–150 Ω w zakresie 1,8–54 MHz.

Nie oznacza to, że AH-6 zastąpi prawidłowo zaprojektowaną antenę w każdych warunkach.

Skrzynka dopasowuje impedancję widzianą na końcu linii, ale nie eliminuje strat wynikających z niewłaściwego promiennika, złego miejsca montażu lub stratnego przewodu antenowego.

Automatyczne strojenie z radiostacji

Proces dopasowania uruchamia się przyciskiem TUNER na kompatybilnym transceiverze Icom.

Typowe strojenie trwa około 2–3 sekund, a maksymalny deklarowany czas wynosi 15 sekund.

AH-6 automatycznie zapisuje ustawienia elementów LC dla 200 wcześniej używanych częstotliwości.

Po powrocie na zapamiętaną częstotliwość ponowne dopasowanie trwa mniej niż około jednej sekundy.

Producent deklaruje uzyskanie współczynnika:

VSWR 2,0:1 lub mniejszego

z wyjątkiem częstotliwości, dla których długość użytego promiennika odpowiada połowie długości fali lub jej wielokrotności.

Jeśli skrzynka nie uzyska wymaganego dopasowania w ciągu 15 sekund, proces strojenia zostaje zakończony.

Przy niedopasowanej antenie przewodowej AH-6 przechodzi w tryb obejścia.

Ograniczona emisja sygnału podczas strojenia

Podczas dopasowywania anteny wewnętrzny tłumik ogranicza wypromieniowaną moc do wartości poniżej około 0,3W.

Rozwiązanie to zmniejsza poziom zakłóceń powodowanych przez sygnał strojący w porównaniu ze skrzynkami wykorzystującymi pełną moc dostarczaną przez radiostację.

Do rozpoczęcia strojenia transceiver powinien dostarczyć od 5 do 15W, nominalnie 10W.

Maksymalna dopuszczalna moc doprowadzona do AH-6 wynosi 120W.

Obudowa IP54 do instalacji zewnętrznych

AH-6 ma obudowę z tworzywa o wysokiej sztywności i stopień ochrony IP54.

Oznacza to ochronę przed ilością pyłu mogącą zakłócić działanie urządzenia oraz przed bryzgami wody padającymi z dowolnego kierunku.

IP54 nie oznacza pełnej wodoszczelności.

Instrukcja zaleca chronić urządzenie przed intensywnym deszczem i zabrania zanurzania go w wodzie.

Po upadku lub mechanicznym uszkodzeniu obudowy deklarowana odporność na pył i wodę może zostać utracona.

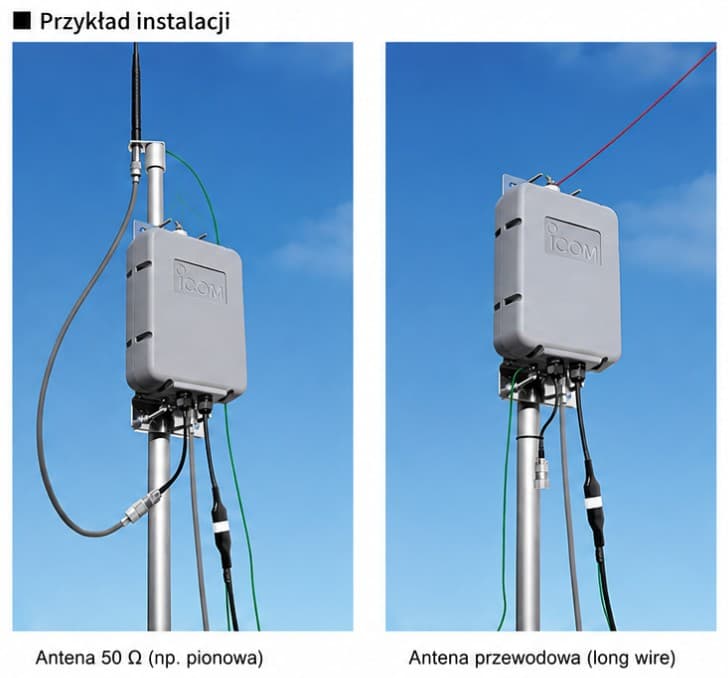

Przy montażu na maszcie skrzynkę należy ustawić poziomo albo pionowo z przyłączem anteny przewodowej skierowanym do góry.

Dołączone obejmy są przeznaczone do masztów o średnicy około 40–60 mm.

Możliwy jest również montaż na płaskiej powierzchni.

Wymagane uziemienie

Icom wymaga wykonania solidnego połączenia zacisku GND z uziemieniem.

Płyta montażowa skrzynki nie może być używana jako zacisk masy.

Producent zaleca zastosowanie możliwie krótkiego przewodu lub taśmy o dużym przekroju.

W instalacji z anteną long wire do zacisku GND można także podłączyć odpowiednio wykonany przewód przeciwwagi.

Brak właściwego uziemienia może obniżyć sprawność systemu oraz powodować zakłócenia, sprzężenia zwrotne RF i niebezpieczne napięcia na urządzeniach.

Specyfikacja:

Zawartość przesyłki ze sklepu Konektor:

• Icom AH-6 automatyczna skrzynka antenowa

• ekranowany przewód sterujący OPC-1465 o długości około 10m

• obejmy U do montażu na maszcie

• płyty montażowe

• śruby, nakrętki i podkładki

• wkręty do montażu na płaskiej powierzchni

• osłona zabezpieczającą przyłącze anteny przewodowej

• taśma samowulkanizująca

• opaska kablowa

• dowód zakupu (paragon/faktura VAT)

Kabel koncentryczny łączący skrzynkę z radiostacją, antena, przewód antenowy i przewód uziemiający nie należą do wyposażenia zestawu.

Ważne informacje instalacyjne

• Nie wolno nadawać bez podłączonej anteny.

• Nie wolno podłączać dwóch anten jednocześnie.

• Przełącznik wyjścia musi być ustawiony zgodnie z faktycznie używanym przyłączem.

• Złącza zewnętrzne należy zabezpieczyć przed wilgocią zgodnie z instrukcją producenta.

• Element antenowy może znajdować się pod niebezpiecznym napięciem RF podczas strojenia i nadawania.
