DIGILAB kieszonkowe laboratorium do Flipper Zero (do rozszerzenia funkcjonalności urządzenia)

DigiLab do Flipper Zero
przenośne cyfrowe laboratorium dla Flipper Zero

Kluczowe funkcje DigiLab dla Flipper Zero:

• Scope: podgląd sygnału w czasie rzeczywistym, min/avg/max, konfigurowalne alerty (progi napięcia, oscylacja wokół 0 V, ~x V) oraz sprzężenia zwrotne: dźwięk, wibracje, LED (m.in. „Follow”, „Variance”, „Trigger”)

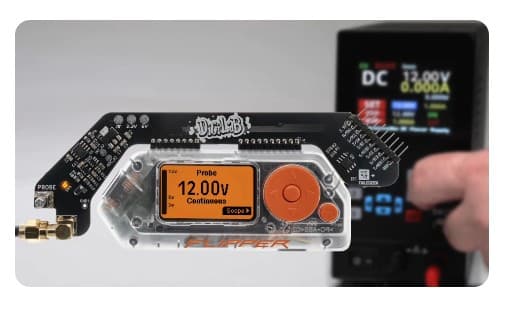

• Probe: szybkie sondowanie wielu pinów - zakres napięcia 0–12V i częstotliwości do ok. 200 kHz

• I²C/SPI Probe: automatyczne skanowanie, silnik predykcyjny (typ układu, adres, producent, opis), przeglądarka rejestrów i edytor hex do odczytu/zapisu

• Aplikacja towarzysząca „401_digilab”.




Krótka prezentacja DigiLab dla Flipper Zero - obejrzyj film na YouTube:

https://youtu.be/_d2J8e9RIu4?si=2XHwgqGs6p-X-aPU

Przykładowe zastosowania DigiLab dla Flipper Zero:

• szybkie rozpoznawanie linii sygnałowych (np. czy to 5 V, czy UART, jaka jest częstotliwość) i wstępna diagnostyka płytek/urządzeń
• nauka protokołów I²C/SPI poprzez bezpośrednią interakcję z czujnikami, pamięciami i modułami, bez dodatkowych płytek rozwojowych
• wstępne testy urządzeń IoT i Arduino
• diagnostyka prostych płytek, czujników i modułów
• nauka elektroniki cyfrowej.

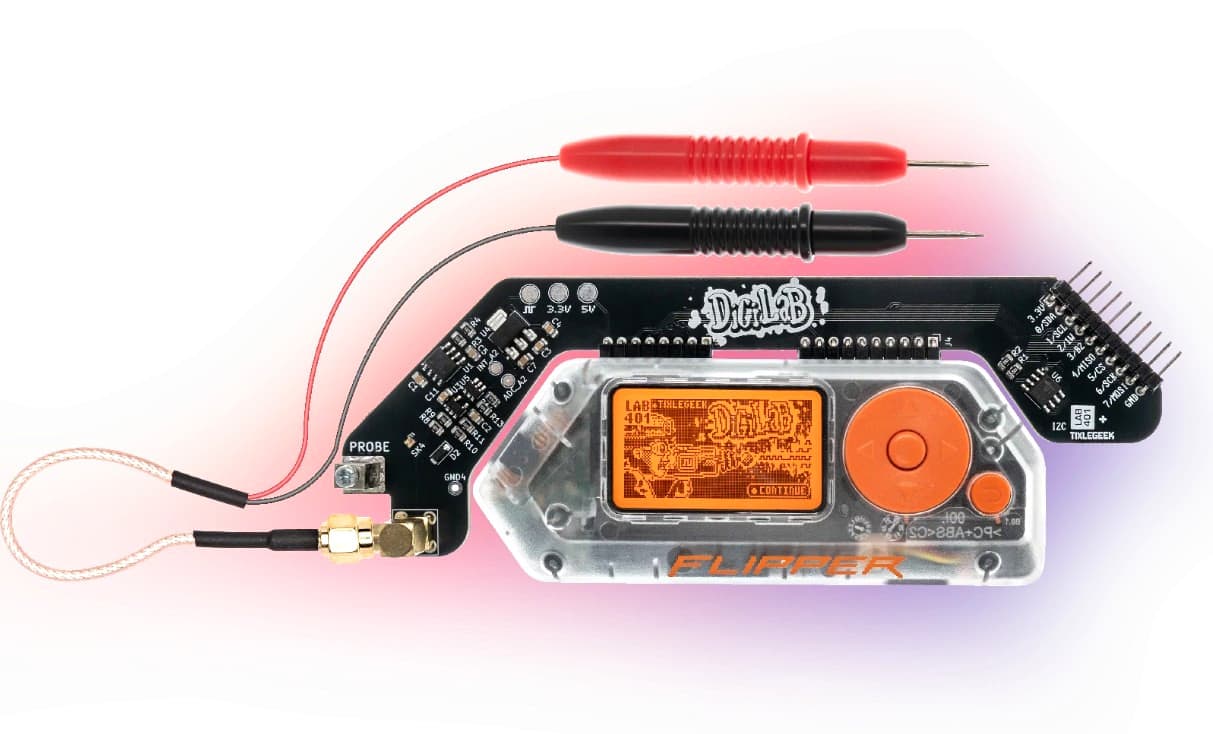

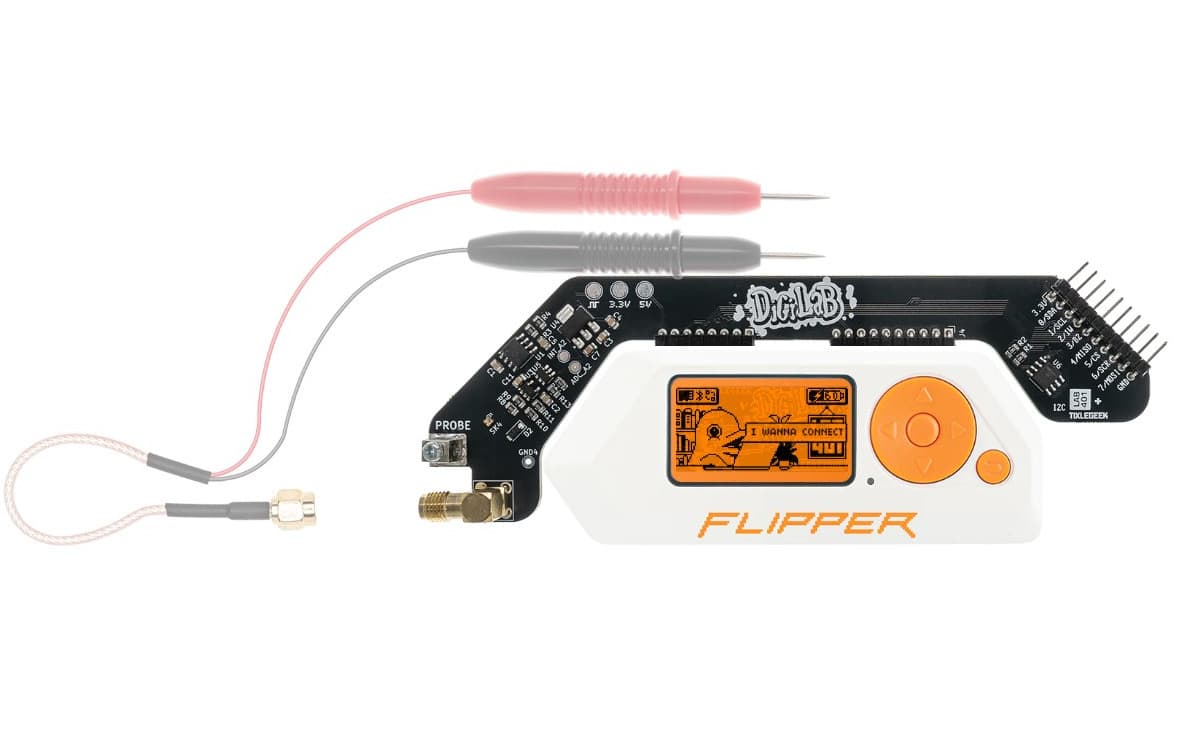

DigiLab to dedykowane akcesorium do Flipper Zero, które zamienia Twojego Flippera w poręczne „mini-laboratorium” do szybkiej eksploracji, debugowania i nauki elektroniki cyfrowej.

Urządzenie łączy sprzęt i aplikację na Flipperze, dzięki czemu możesz zobaczyć przebiegi, usłyszeć różnice między protokołami oraz poczuć sygnały (wibracjami) – a nawet odczytywać i zapisywać rejestry układów I²C/SPI bezpośrednio z poziomu Flippera.

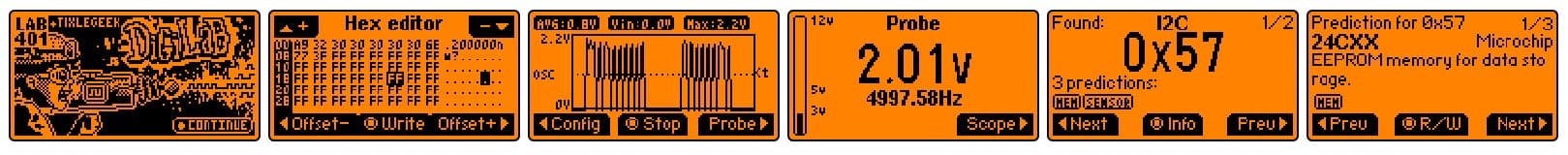

DigiLab oferuje cztery tryby pracy: Scope (podgląd „oscyloskopowy” z min/avg/max napięciem i kształtem fali), Probe (szybkie sprawdzanie napięć i częstotliwości), I²C Probe oraz SPI Probe do wykrywania, identyfikacji i natychmiastowej interakcji z urządzeniami na magistralach.

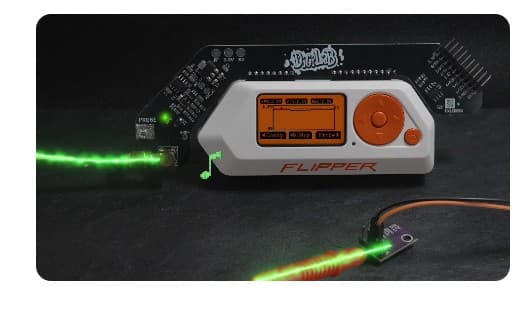

Unikalny charakter DigiLab wynika z połączenia LED RGB, głośnika Flippera oraz silnika wibracyjnego: możesz mapować kolor LED na poziom napięcia, nasłuchiwać sygnał audio i ustawić wibracje przy przekroczeniu progów/wyzwalacza.

Dzięki temu „czujesz” obwód i szybciej rozpoznajesz, z czym masz do czynienia (np. linie CAN, UART itp.).

FAQ DigiLab dla Flipper Zero

Czy DigiLab działa bez Flipper Zero?

Nie. DigiLab jest akcesorium przeznaczonym wyłącznie do pracy z Flipper Zero. Do działania wymaga zainstalowania aplikacji 401_digilab w menu Flippera (sekcja GPIO → 401/DigiLab).

Czy DigiLab zastępuje pełnoprawny oscyloskop?

Nie w pełni. DigiLab to narzędzie diagnostyczne i edukacyjne, a nie profesjonalny oscyloskop.

Oferuje podstawowy podgląd sygnałów, pomiar napięć i częstotliwości do ok. 200 kHz, co wystarcza do nauki, testów prototypów i wstępnego debugowania.

Czy mogę używać DigiLab z napięciami 12 V lub wyższymi?

DigiLab obsługuje sygnały do 12V. Nie należy podłączać go do wyższych napięć (np. instalacji samochodowej 24V czy sieci 230V). Może to trwale uszkodzić zarówno DigiLab, jak i Flipper Zero.

Czy DigiLab obsługuje I²C i SPI?

Tak. Dzięki trybom I²C Probe i SPI Probe DigiLab może wykrywać urządzenia na magistralach, rozpoznawać ich adresy, a także odczytywać i zapisywać rejestry. Wbudowany silnik predykcyjny pomaga rozpoznać typ układu (np. czujnik, pamięć, ADC).

Czy DigiLab jest kompatybilny z akcesoriami Bus Pirate?

Tak. DigiLab został zaprojektowany tak, by był kompatybilny z kablami i sondami Bus Pirate, co ułatwia jego integrację z istniejącymi zestawami pomiarowymi.

Czy DigiLab jest open-source?

Tak. Zarówno projekt sprzętowy, jak i oprogramowanie (aplikacja „401_digilab”) są open-source. Możesz przeglądać i modyfikować kod oraz schematy sprzętowe dostępne publicznie w repozytorium projektu.

Czy potrzebuję dodatkowego zasilania?

Nie. DigiLab jest zasilany bezpośrednio z Flipper Zero przez złącze GPIO. Nie wymaga zewnętrznego źródła zasilania.


Czy potrzebuję lutować cokolwiek przy montażu?

Nie. DigiLab jest gotowy do użycia — wystarczy go podłączyć do portu GPIO Flippera i uruchomić aplikację DigiLab.

Czy DigiLab współpracuje z Flipper Zero w wersji oryginalnej i klonach?

DigiLab został zaprojektowany do oryginalnego Flipper Zero. Nie gwarantuje się działania z nieoficjalnymi kopiami lub alternatywnymi wersjami sprzętu.

Strony informacyjne powiązane z projektem:

https://github.com/lab-401/fzDigiLab

https://lab401.com/blogs/academy/digilab-pulling-data-from-thin-air-and-a-bmp280-module

Specyfikacja:

• zakres napięć (sondowanie/scope): 0–12 V.

• zakres częstotliwości (probe): ~0 Hz – ~200 kHz

• I²C/SPI: poziomy 3,3 V (dla interfejsów magistral)

• kompatybilność akcesoriów: z akcesoriami Bus Pirate (ułatwia pracę z I²C/SPI)

• open-source / open-hardware: projekt i aplikacja dostępne publicznie

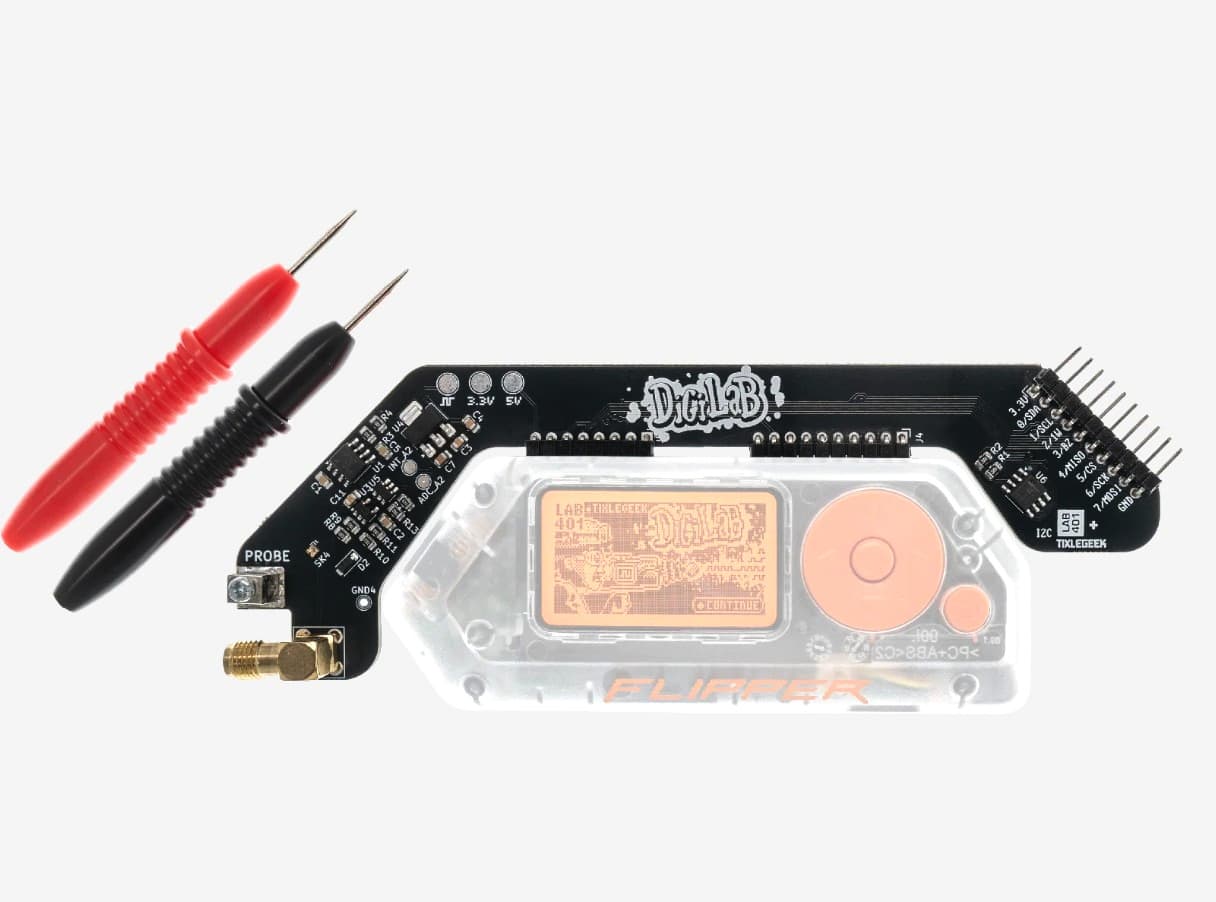

Zawartość przesyłki ze sklepu Konektor:

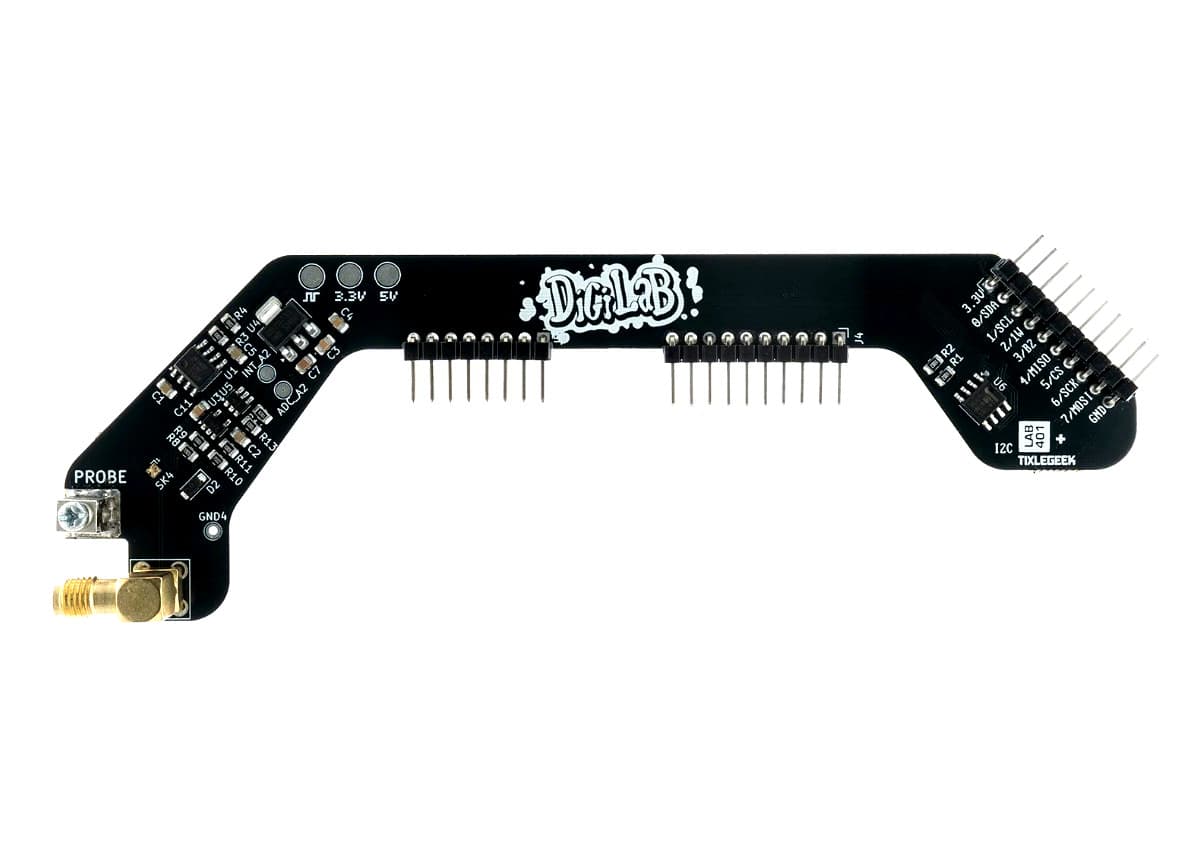

• moduł DigiLab do Flipper Zero
• para sond (ekranowany przewód RG-178 z wtykiem SMA)
• końcówka pomiarowa
• dowód zakupu (paragon lub faktura VAT)

385.00 PLN
